Номер по Госреестру СИ: 55806-13
55806-13 Датчики силы
(НТ048)
Назначение средства измерений:
Датчики силы НТ 048 (далее - датчики) предназначены для измерения силы сжатия.

Внешний вид.
Датчики силы
Рисунок № 1

Внешний вид.
Датчики силы
Рисунок № 2
Знак утверждения типа
Знак утверждения типананосится на титульных листах эксплуатационной документации.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к датчикам силы НТ 048
Технические условия СДАИ.404179.034ТУ
Поверка
Поверкаосуществляется по документу СДАИ. 404179.035МП «Датчик силы НТ 048. Методика поверки», утвержденному руководителем ГЦИ СИ ОАО «НИИФИ» 11.11. 2013 г.
Основные средства поверки: индикатор часового типа ИЧ-10 (госреестр № 49310-12, диапазон измерений (0-10) мм, погрешность измерений ±0,01 мм), источник питания постоянного тока Б5-45 (госреестр № 5965-77, диапазон задаваемых напряжений от 0,1 до 49,9 В, погрешность ±(0,5 %UycT + 0,1%Umax)B), прибор комбинированный цифровой Щ 300 (госреестр № 7011-79, диапазон измеряемого напряжения от 0,1 мкВ до 1кВ, класс точности (0,1/0,02 - 1,5/0,5), машина силозадающая образцовая ДО2-100 (диапазон задаваемых усилий от 0 до 100 тс, погрешность ±0,2 %), датчик силы эталонный ДЭТС-1 (госреестр № 18901-99, диапазон от 10 до 100 тс, приведенная погрешность ±0,02 %).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Изготовитель
Акционерное общество «Научно-исследовательский институт физических измерений» (АО «НИИФИ»)
ИНН 5836636246
Адрес: 440026, г. Пенза, ул. Володарского, д. 8/10
Телефон: (8412) 56-55-63
Факс: (8412) 55-14-99
E-mail: info@niifi.ru
Испытательный центр
Государственный центр испытаний средств измерений ОАО «НИИФИ»
(ГЦИ СИ ОАО «НИИФИ»)
Адрес: 440026, г. Пенза, ул. Володарского д. 8/10
Телефон: (8412) 56-26-93
Факс: (8412) 55-14-99
Основным узлом датчика является чувствительный элемент (ЧЭ), состоящий из элемента упругого, выполненного в виде полого цилиндра, на рабочей поверхности которого крепятся тензорезисторы и блок электроники (БЭ). От механических повреждений ЧЭ защищен кожухом, который крепится к ЧЭ при помощи сварки. Для крепления на объекте датчик имеет в основании выступ с наружной резьбой М64х3-6Н.
Тензорезисторы смонтированы в два моста Уинстона с двумя тензорезисторами на плечо сопротивления. При воздействии на датчик измеряемой силы деформируется рабочая часть ЧЭ. Деформация упругой части воспринимается тензорезисторами и преобразуется в изменение сопротивлений тензорезисторов, что приводит к изменению выходного сигнала мостовой схемы. БЭ передает на выход датчика: аналоговый сигнал и преобразованный в цифровую форму выходной сигнал.
Датчик имеет элементы балансировки мостовой схемы и температурной компенсации работы тензомоста.
Для подачи питания и съема выходного сигнала используется разъем вилка РС3-19-1-3-В ГЕО.364.215 ТУ
Общий вид датчика НТ 048 приведен на рисунке 1, габаритные и установочные размеры - на рисунке 2.

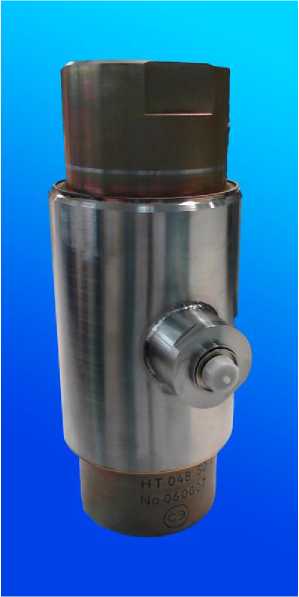

Рисунок 1 - Общий вид датчика НТ 048

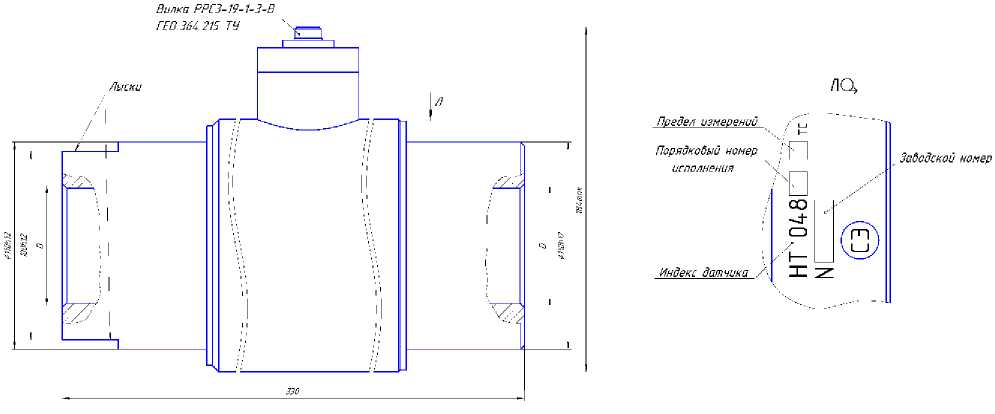

Рисунок 2 - Габаритно-установочные размеры датчика НТ 048
Программное обеспечение отсутствует.
Таблица 1
Наименование характеристики |
Значение |
Диапазоны измерений, кН (тс) |
0 - 490 (0 - 50), 0 - 980 (0 - 100) |
Входное сопротивление мостовых схем, Ом |
740 ± 21 |
Выходное сопротивление мостовых схем, Ом |
700 ± 21 |
Начальный коэффициент передачи (НКП), мВ/В |
от минус 0,1 до 0,1 |
Рабочий коэффициент передачи при номинальной нагрузке Рном = 980 кН (100 тс), мВ/В |
(1,5±0,15) |
Категория точности по ГОСТ 28836 |
0,25 |
Масса, кг, не более |
50 |
