Номер по Госреестру СИ: 80526-20
80526-20 Преобразователи линейных перемещений
(ПЛХ 080)
Назначение средства измерений:
Преобразователи линейных перемещений ПЛХ 080 (далее - преобразователи) предназначены для измерения линейных перемещений и преобразования их в цифровой и аналоговый электрические сигналы.

Внешний вид.
Преобразователи линейных перемещений
Рисунок № 1

Внешний вид.
Преобразователи линейных перемещений
Рисунок № 2

Внешний вид.
Преобразователи линейных перемещений
Рисунок № 3
Программное обеспечение
отсутствует.
Знак утверждения типа
Знак утверждения типананосится типографическим способом на титульных листах эксплуатационной документации.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к преобразователям линейных перемещений ПЛХ 080-
1. Преобразователи линейных перемещений ПЛХ 080. Технические условия СДАИ.402161.041ТУ.
-
2. ГОСТ Р 8.763-2011 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений длины в диапазоне от 1’10-9 до 50 м и длин волн в диапазоне от 0,2 до 50 мкм».
Поверка
Поверкаосуществляется по «ГСИ. Преобразователи линейных перемещений ПЛХ 080. Методика поверки» СДАИ.402161.041МП, утвержденному АО «НИИФИ» 02.09.2020 г.
Основные средства поверки:
-
- мультиметр Agilent 34401А (диапазон от 0 до 1000 В, погрешность ± (0,0035 - 0,005) % Госреестр № 54848-13);
-
- источник питания постоянного тока Б5-71/4М (диапазон выходного напряжения от 0,2 до 75 В; диапазон выходного тока от 0,1 до 4А, предел допускаемой абсолютной погрешности измерения выходного напряжения не более ± (0,008UycT + 0,1) В; предел допускаемой абсолютной погрешности измерения выходного тока не более ± (0,02Imax + 0,05) А), Госреестр № 23580-02);
-
- прибор электроизмерительный многофункциональный Ц 4353 (диапазон измерения постоянного тока от 0 до 1500 мА, класс точности 1,5, Госреестр № 5913-77);
-
- индикатор часового типа ИЧ10 (диапазон от 0 до 10 мм, класс точности 0, Госреестр № 58190-14);
-
- индикатор часового типа ИЧ25 (диапазон от 0 до 25 мм, класс точности 0, Госреестр № 58190-14);
-
- штангенциркуль ШЦК-1-150-0,01 (диапазон измерений от 0 до 150 мм, погрешность ± 0,01 мм, Госреестр № 24156-02);
-
- рулетка измерительная Р10У3Г (диапазон измерений от 0 до 10 м, класс точности 3, Госреестр № 15680-12);
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке СИ.
Изготовитель
Акционерное общество «Научно-исследовательский институт физических измерений» (АО «НИИФИ»)440026, г. Пенза, ул. Володарского д. 8/10
Телефон: (8412) 56-55-63 Факс: (8412) 55-14-99 е-mail: info@niifi.ru
Испытательный центр
Акционерное общество «Научно-исследовательский институт физических измерений» (АО «НИИФИ»)ИНН 5836636246
440026, г. Пенза, ул. Володарского д. 8/10
Телефон: (8412) 56-26-93,
Факс: (8412) 55-14-99
Преобразователь состоит из преобразователя измерительного первичного с кабельной перемычкой (далее - ПИП) и преобразователя измерительного нормирующего (далее - ВИП).
Корпус ПИП состоит из керамической и металлической частей, соединенных с помощью пайки. Металлическая часть корпуса используется для установки ПИП на изделии. Крепление ПИП на изделии осуществляется с помощью фланца, входящего в комплект поставки. Внутри корпуса размещены измерительная катушка индуктивности и терморезистор, применяемый для компенсации изменения температуры окружающей среды.
ВИП выполнен в виде отдельного блока с разъемами «ВХОД» для подключения ПИП преобразователя и «ВЫХОД» для подключения источника питания и снятия выходных сигналов. ВИП предназначен для преобразования сигналов, поступающих с ПИП преобразователя, в цифровой и аналоговый выходные сигналы в виде последовательного кода по интерфейсу RS-485 и напряжения постоянного тока, пропорциональные расстоянию до контролируемого объекта относительно торца корпуса ПИП.
Принцип действия преобразователя основан на взаимодействии электромагнитного поля, создаваемого измерительной катушкой ПИП, с электромагнитным полем вихревых токов, наводимых в электропроводящем объекте контроля. В результате взаимодействия происходит изменение индуктивности измерительной катушки при изменении расстояния до контролируемого объекта. ВИП преобразует изменение индуктивности измерительной катушки в выходные сигналы.
Преобразователь имеет цифровой канал передачи и приема данных через интерфейс связи RS-485.
Визуализация измеряемых значений при проверке работоспособности и поверке осуществляется посредством программного обеспечения, устанавливаемого на персональный компьютер.
Преобразователь, в зависимости от диапазона измерений, имеет 3 варианта исполнения в соответствии с таблицей 1.
Таблица 1
Индекс и порядковый номер исполнения |
Диапазон измерений, мм |
ПЛХ 080 |
от 0 до 8 |
ПЛХ 080-01 |
от 0 до 15 |
ПЛХ 080 -02 |
от 0 до 20 |
Общий вид преобразователя представлен на рисунке 1.
На рисунке 2 представлена схема пломбирования преобразователя металлическими пломбами с проволокой для защиты от несанкционированного доступа в процессе транспортирования и хранения. Перед пломбированием преобразователь разъединяется на составные части ПИП и ВИП.

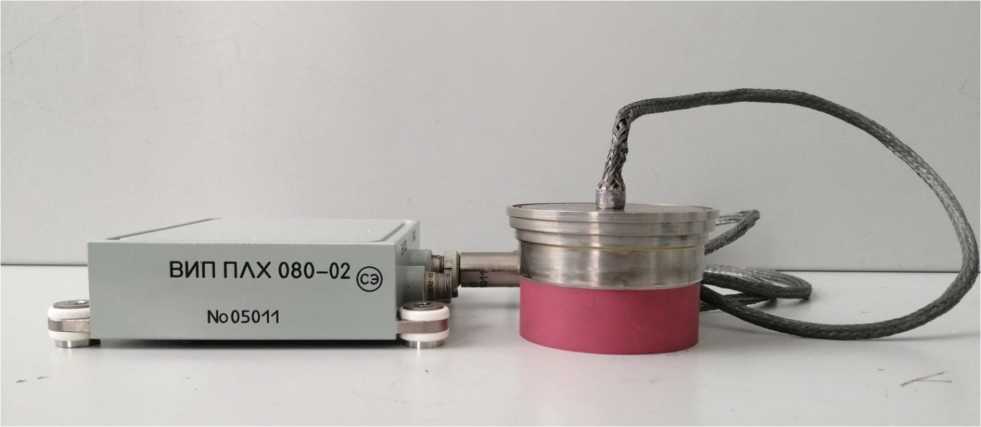

Рисунок 1 - Общий вид преобразователя


Рисунок 2 - Схема пломбирования преобразователя
Программное обеспечение отсутствует.
Таблица 4 -
Наименование |
Обозначение |
Количество |
Преобразователь измерительный первичный (ПИП) |
СДАИ.408119.231 |
1 шт. |
Преобразователь измерительный нормирующий (ВИП) |
СДАИ.411619.160 (-01, -02) |
1 шт. |
Фланец |
СДАИ.711154.020 |
1 шт. |
Формуляр |
СДАИ.402161.041ФО |
1 экз. |
Руководство по эксплуатации |
СДАИ.402161.041РЭ |
1 экз. |
Методика поверки |
СДАИ.402161.041МП |
1 экз. |
представлены в таблице 3.
Таблица 3 - преобразователей ПЛХ 080
Наименование характеристики |
Значение |
Диапазоны измерения линейных перемещений, мм - исполнение ПЛХ 080 |
от 0 до 8 |
- исполнение ПЛХ 080-01 |
от 0 до 15 |
- исполнение ПЛХ 080-02 |
от 0 до 20 |
Аналоговый выходной сигнал - напряжение постоянного тока - начальное значение, В |
0,25 ± 0,25 |
- конечное значение, В |
5,75 ± 0,25 |
Цифровой выходной сигнал - последовательный код по интерфейсу RS-485 | |
- начальное значение, единиц |
100 ± 50 |
- конечное значение, единиц |
2100±50 |
Цена единицы наименьшего разряда кода, мм - исполнение ПЛХ 080 |
0,0040 ± 0,0002 |
- исполнение ПЛХ 080-01 |
0,0075 ± 0,0004 |
- исполнение ПЛХ 080-02 |
0,0100 ± 0,0005 |
Пределы допускаемой основной приведенной к диапазону измерений погрешности, % |
±0,5 |
Напряжение питания, В |
27^ |
Потребляемый ток, А, не более |
0,2 |
Масса, кг, не более: - преобразователь измерительный первичный с кабельной пере- | |
мычкой; |
0,4 |
- преобразователь измерительный первичный без кабельной пере- | |
мычки; |
0,3 |
- преобразователь измерительный нормирующий |
0,5 |
Габаритные размеры, мм:
|
070h12*44max |
первичного; |
1500 ± 50 |
- преобразователь измерительный нормирующий |
125max*109max*32max |
