Сведения о средстве измерений: 71624-18 Системы контроля и регистрации условий транспортирования железнодорожным транспортом

Номер по Госреестру СИ: 71624-18
71624-18 Системы контроля и регистрации условий транспортирования железнодорожным транспортом
(СКРУТЖТ)

Назначение средства измерений:
Система контроля и регистрации условий транспортирования железнодорожным транспортом СКРУТЖТ (далее по тексту - СКРУТЖТ) предназначена для измерения параметров виброускорений, давления и температуры окружающей среды при транспортировании изделий железнодорожным транспортом.

Внешний вид. Системы контроля и регистрации условий транспортирования железнодорожным транспортом, http://oei-analitika.ru рисунок № 1

Внешний вид.
Системы контроля и регистрации условий транспортирования железнодорожным транспортом
Рисунок № 1

Внешний вид. Системы контроля и регистрации условий транспортирования железнодорожным транспортом, http://oei-analitika.ru рисунок № 2

Внешний вид.
Системы контроля и регистрации условий транспортирования железнодорожным транспортом
Рисунок № 2

Внешний вид. Системы контроля и регистрации условий транспортирования железнодорожным транспортом, http://oei-analitika.ru рисунок № 3

Внешний вид.
Системы контроля и регистрации условий транспортирования железнодорожным транспортом
Рисунок № 3

Внешний вид. Системы контроля и регистрации условий транспортирования железнодорожным транспортом, http://oei-analitika.ru рисунок № 4

Внешний вид.
Системы контроля и регистрации условий транспортирования железнодорожным транспортом
Рисунок № 4

Общие сведения

Дата публикации - 15.05.2023
Срок свидетельства - 28.06.2029
Номер записи - 167688
ID в реестре СИ - 396572
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

Производитель

Изготовитель - Акционерное общество "Научно-исследовательский институт физических измерений" (АО "НИИФИ")
Страна - РОССИЯ
Населенный пункт - г. Пенза
Уведомление о начале осуществления предпринимательской деятельности - Да

SO_7 Кол-во поверок с применением ГСО по типам и годам среди подведомтсвенных Росстандарту организаций

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.

Приказы РСТ, где упоминается данный тип СИ

№1306 от 2018.06.28 Об утверждении типов средств измерений

Наличие аналогов СИ: Системы контроля и регистрации условий транспортирования железнодорожным транспортом (СКРУТЖТ)

ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель	ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Акционерное общество "Научно-исследовательский институт физических измерений" (АО "НИИФИ")

№ в реестре cрок св-ва	Наименование СИ, обозначение, изголовитель	ОТ, МП	МПИ
50197-12 23.06.2027	Датчики давления тензометрические, ЛХ-412 Акционерное общество "Научно-исследовательский институт физических измерений" (АО "НИИФИ") (РОССИЯ г. Пенза)	ОТ МП	Первичная поверка до ввода в эксплуатацию
52825-13 31.01.2028	Датчики давления, ДАВ 096 Акционерное общество "Научно-исследовательский институт физических измерений" (АО "НИИФИ") (РОССИЯ г. Пенза)	ОТ МП	2 года
71624-18 28.06.2029	Системы контроля и регистрации условий транспортирования железнодорожным транспортом, СКРУТЖТ Акционерное общество "Научно-исследовательский институт физических измерений" (АО "НИИФИ") (РОССИЯ г. Пенза)	ОТ МП	2 года
54659-13 13.07.2029	Датчики силы, НТ 050 Акционерное общество "Научно-исследовательский институт физических измерений" (АО "НИИФИ") (РОССИЯ г. Пенза)	ОТ МП	2 года
54660-13 13.07.2029	Датчики силы, НТ 051 Акционерное общество "Научно-исследовательский институт физических измерений" (АО "НИИФИ") (РОССИЯ г. Пенза)	ОТ МП	2 года
54661-13 13.07.2029	Датчики силы, НТ 052 Акционерное общество "Научно-исследовательский институт физических измерений" (АО "НИИФИ") (РОССИЯ г. Пенза)	ОТ МП	2 года
54922-13 23.08.2029	Преобразователи промежуточные, Bm 5514 Акционерное общество "Научно-исследовательский институт физических измерений" (АО "НИИФИ") (РОССИЯ г. Пенза)	ОТ МП	Первичная поверка до ввода в эксплуатацию
54973-13 22.08.2029	Датчики давления, ДДВ 015 Акционерное общество "Научно-исследовательский институт физических измерений" (АО "НИИФИ") (РОССИЯ г. Пенза)	ОТ МП	1 год
73207-18 22.11.2029	Силоизмерительные устройства, Д-50В Акционерное общество "Научно-исследовательский институт физических измерений" (АО "НИИФИ") (РОССИЯ г. Пенза)	ОТ МП	2 года
55806-13 19.11.2029	Датчики силы, НТ048 Акционерное общество "Научно-исследовательский институт физических измерений" (АО "НИИФИ") (РОССИЯ г. Пенза)	ОТ МП	2 года
74118-19 20.02.2029	Датчики линейных перемещений, Вm 710 Акционерное общество "Научно-исследовательский институт физических измерений" (АО "НИИФИ") (РОССИЯ г. Пенза)	ОТ МП	Первичная поверка до ввода в эксплуатацию
80177-20 18.12.2025	Преобразователи виброускорения , ПВ 1 Акционерное общество "Научно-исследовательский институт физических измерений" (АО "НИИФИ") (РОССИЯ г. Пенза)	ОТ МП	2 года
80526-20 31.12.2025	Преобразователи линейных перемещений , ПЛХ 080 Акционерное общество "Научно-исследовательский институт физических измерений" (АО "НИИФИ") (РОССИЯ г. Пенза)	ОТ МП	2 года
80769-20 31.12.2025	Датчики давления, Вm 212А.3 Акционерное общество "Научно-исследовательский институт физических измерений" (АО "НИИФИ") (РОССИЯ г. Пенза)	ОТ МП	2 года
63064-16 03.02.2021	Датчики давления в амортизаторе, ДДА Акционерное общество "Научно-исследовательский институт физических измерений" (АО "НИИФИ") (РОССИЯ г. Пенза)		2 года
83219-21 22.09.2026	Датчики вибрации, ДВ 2 Акционерное общество "Научно-исследовательский институт физических измерений" (АО "НИИФИ") (РОССИЯ г. Пенза)	ОТ МП	2 года
86325-22 03.08.2027	Преобразователи первичные линейных перемещений, Bm 718 Акционерное общество "Научно-исследовательский институт физических измерений" (АО "НИИФИ") (РОССИЯ г. Пенза)	ОТ МП	1 год
86454-22 19.08.2027	Преобразователи, Bm 5509 Акционерное общество "Научно-исследовательский институт физических измерений" (АО "НИИФИ") (РОССИЯ г. Пенза)	ОТ МП	2 года
86523-22 26.08.2027	Системы измерения перепада давлений, С 041 Акционерное общество "Научно-исследовательский институт физических измерений" (АО "НИИФИ") (РОССИЯ г. Пенза)	ОТ МП	2 года
87143-22	Система контроля и регистрации, СКР Акционерное общество "Научно-исследовательский институт физических измерений" (АО "НИИФИ") (РОССИЯ г. Пенза)	ОТ МП	4 года
87192-22 24.10.2027	Датчики абсолютного давления, ДАВ 111 Акционерное общество "Научно-исследовательский институт физических измерений" (АО "НИИФИ") (РОССИЯ г. Пенза)	ОТ МП	2 года
87391-22 22.11.2027	Датчики угла поворота - синусно-косинусные вращающиеся трансформаторы, ПУИ 067 Акционерное общество "Научно-исследовательский институт физических измерений" (АО "НИИФИ") (РОССИЯ г. Пенза)	ОТ МП	Первичная поверка до ввода в эксплуатацию
88142-23 03.02.2028	Датчики тока бесконтактные, ДТБ 1 Акционерное общество "Научно-исследовательский институт физических измерений" (АО "НИИФИ") (РОССИЯ г. Пенза)	ОТ МП	4 года
88363-23 01.03.2028	Датчики давления, Вm 212А.4 Акционерное общество "Научно-исследовательский институт физических измерений" (АО "НИИФИ") (РОССИЯ г. Пенза)	ОТ МП	3 года
89141-23 26.05.2028	Установки тахометрические низкооборотные, УТН 1 Акционерное общество "Научно-исследовательский институт физических измерений" (АО "НИИФИ") (РОССИЯ г. Пенза)	ОТ МП	1 год
89179-23 29.05.2028	Стенды тахометрические, ЭТС 1 Акционерное общество "Научно-исследовательский институт физических измерений" (АО "НИИФИ") (РОССИЯ г. Пенза)	ОТ МП	1 год
91011-24 16.01.2029	Преобразователи термоэлектрические, ДТ 31 Акционерное общество "Научно-исследовательский институт физических измерений" (АО "НИИФИ") (РОССИЯ г. Пенза)	ОТ МП	1 год
91159-24 29.01.2029	Датчики давления, Вm 212А.2 Акционерное общество "Научно-исследовательский институт физических измерений" (АО "НИИФИ") (РОССИЯ г. Пенза)	ОТ МП	3 года
91201-24 31.01.2029	Подсистемы сбора, обработки, сжатия и передачи информации, С 107 Акционерное общество "Научно-исследовательский институт физических измерений" (АО "НИИФИ") (РОССИЯ г. Пенза)	ОТ МП	4 года

SO_4 Сроки годности ГСО по типам СО реестра ФГИС АРШИН

Бесплатный

Кто поверяет Системы контроля и регистрации условий транспортирования железнодорожным транспортом (СКРУТЖТ)

Наименование организации	Cтатус	Поверенные модификации	Кол-во поверок	Поверок в 2025 году	Первичных поверок	Периодических поверок	Извещений	Для юриков	Для юриков первичные	Для юриков периодические

Стоимость поверки Системы контроля и регистрации условий транспортирования железнодорожным транспортом (СКРУТЖТ)

Организация, регион	Стоимость, руб	Средняя стоимость

Программное обеспечение

Таблица 1 - Идентификационные данные программного обеспечения

Наименование программного обеспечения	Идентификационное наименование программного обеспечения	Номер версии (идентификационный номер) программного обеспечения	Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода)	Алгоритм вычисления цифрового идентификатора программного обеспечения
Программное обеспечение для системы регистрации и транспортирования внешних воздействий	СКРУТЖТ	783.00453-01	-	-

Программное обеспечение (ПО) СКРУТЖТ предназначено для регистрации, обработки и преобразования аналоговых сигналов, поступающих от акселерометров, датчика давления, датчика температуры в цифровой код с последующей передачей на ПЭВМ для визуализации измерительной информации.

Установка ПО производится в заводских условиях при производстве. В процессе эксплуатации не предусматривается какое-либо воздействие на ПО: установка или изменение ПО, настройка параметров. В ПО отсутствуют программно-аппаратные интерфейсы связи, влияющие на метрологически значимую составляющую ПО.

Конструкция СКРУТЖТ исключает возможность несанкционированного влияния на ПО СКРУТЖТ и измерительную информацию.

Защита ПО и измерительной информации от непреднамеренных и преднамеренных изменений соответствует высокому уровню защиты по Р 50.2.077-2014.

Знак утверждения типа

наносится на титульных листах эксплуатационной документации офсетным способом и на корпусе блока контроля и регистрации БКиР методом гравирования.

Сведения о методиках измерений

Сведения о методиках (методах) измерений

приведены в эксплуатационном документе.

Нормативные и технические документы

Нормативные и технические документы, устанавливающие требования к системам контроля и регистрации условий транспортирования железнодорожным транспортом СКРУТЖТ

Система контроля и регистрации условий транспортирования железнодорожным транспортом СКРУТЖТ. Технические условия СДАИ.402158.002ТУ.

Поверка

осуществляется по документу СДАИ.402158.002МП «Система контроля и регистрации условий транспортирования железнодорожным транспортом СКРУТЖТ. Методика поверки», утвержденному АО «НИИФИ» 06.11.2017 г.

Основные средства поверки:

- поверочная виброустановка 2-го разряда по ГОСТ Р 8.800-2012 «Государственная система обеспечения единства измерений (ГСИ). Государственная поверочная схема для средств измерения виброперемещения, виброскорости и виброускорения в диапазоне частот от 1-10’¹ до 2Ч0⁴ Гц »;
- вибропреобразователь мод. 8305 [Госреестр № 14923-09, диапазон рабочих частот (0,2 - 4400) Гц, неравномерность АЧХ ±2 %];

- источник питания постоянного тока Б5-71/4 ПРО [Госреестр № 42467-09, диапазон (0,2-75) В, (0,03-4) А, погрешность ±(0,002U_ycT + 0,1) В, ±(0,01I_max + 0,05) мА];

- манометр абсолютного давления МПА-15, [Госреестр № 4222-74, диапазон (0-400) кПа, класс точности 0,01];
- термометр сопротивления эталонный ЭТС-100, [Госреестр № 19916-10, диапазон ((-196)-419,53) град. Цельсия, 3 разряд];
- измеритель температуры прецизионный МИТ 8 [Госреестр № 19736-11, диапазон ((-200)-500) град. Цельсия, погрешность ±(0,0035+0,00001t)].

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке СИ.

Изготовитель

Акционерное общество «Научно-исследовательский институт физических измерений» (АО «НИИФИ»)
Адрес: Володарского ул., д. 8/10, г. Пенза, 440026
ИНН 5836636246
Телефон: (8412) 56-55-63
Факс: (8412) 55-14-99
Е-mail: info@niifi.ru

Испытательный центр

АО «НИИФИ»
Адрес: Володарского ул., д. 8/10, г. Пенза, 440026
Телефон: (8412) 56-26-93,
Факс: (8412) 55-14-99

СКРУТЖТ состоит из:

- блока контроля и регистрации (БКиР) - 1 шт.;
- акселерометров низкочастотных линейных АЛЕ 037 (акселерометр) - 16 шт.;
- датчика давления ДАВ 084 (ДД) - 1 шт.;
- датчика температуры (ДТ) - 1 шт.;
- изделия «Урал-12» (ПЭВМ) - 1шт.;
- источника бесперебойного питания (ИБП) - 1 шт.

СКРУТЖТ является средством измерений и обеспечивает:

- измерение параметров виброускорений;
- измерение абсолютного давления окружающей среды;
- измерение температуры окружающей среды;

Акселерометр входящий в состав системы предназначен для измерения виброускорений. Акселерометр состоит из объединенных в моноблок чувствительного элемента и электронного блока.

ДД входящий в состав системы предназначен для измерения давления окружающей среды. ДД представляет собой чувствительный элемент, установленный в корпус, который имеет фланец для установки на изделие, соединенный с кабельной перемычкой.

ДТ входящий в состав системы предназначен для измерения температуры окружающей среды. ДТ представляет собой чувствительный элемент, установленный в корпус, который имеет фланец для установки на изделие, соединенный с кабельной перемычкой.

БКиР предназначен для сбора и обработки измерительной информации, поступающей от акселерометров, ДД, ДТ с последующей передачей на ПЭВМ для регистрации и контроля измеряемых параметров.

Общий вид составных частей СКРУТЖТ представлен на рисунке 1.

Для предотвращения несанкционированного доступа корпус с крышкой БКиР опломбированы с двух сторон способом 1 по ОСТ 92-8918-77 пломбами 1-6х8-АД1М ГОСТ 18677-73 и проволокой 0,5-12Х18Н10Т ГОСТ 18143-72 (рисунок 2).

Общий вид составных частей СКРУТЖТ представлен на рисунке 1.

Внешний вид. Системы контроля и регистрации условий транспортирования железнодорожным транспортом (СКРУТЖТ), http://oei-analitika.ru

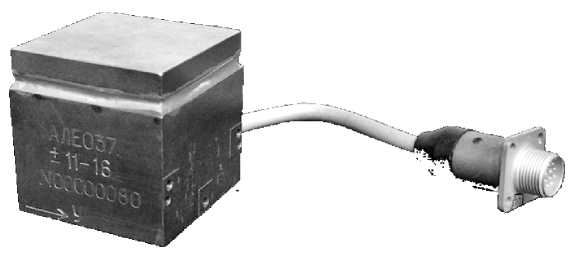

а) Общий вид акселерометра

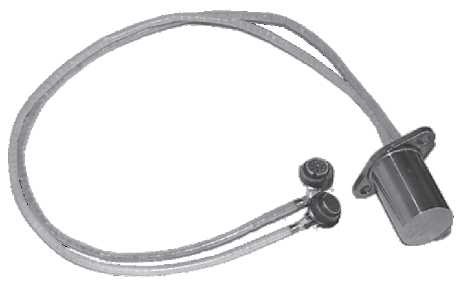

б) Общий вид ДД

в) Общий вид БКиР

Рисунок 1 - Общий вид составных частей СКРУТЖТ

Рисунок 2 - Внешний вид БКиР

Таблица 3 -

Наименование	Обозначение	Количество
Система контроля и регистрации условий транспортирования железнодорожным транспортом СКРТУЖТ	СДАИ.402158.002	1 шт.
Эксплуатационная документация согласно ведомости эксплуатационных документов СДАИ.402158.002ВЭ	-	1 экз.
Методика поверки СДАИ.402158.002МП	-	1 экз.

представлены в таблице 2.

Таблица 2

Диапазон канала измерений виброускорений, м/с²	от ±10 до ±50
Частотный диапазон канала измерения виброускорений, Гц	от 1 до 100
Диапазон канала измерения давления, кПа	от 1 до 130
Диапазон канала измерения температуры, °С	от -50 до +70
Предел допускаемого значения приведенной погрешности канала измерения виброускорений к диапазону измерений, %	30
Неравномерность амплитудно-частотной характеристики канала измерений виброускорений, %	15
Пределы допускаемого значения приведенной погрешности канала измерения давления к верхнему пределу диапазона измерений, %	±2
Пределы допускаемого значения абсолютной погрешности канала измерения температуры окружающей среды, °С	±2
Диапазон температуры окружающей среды, °С	от -50 до +50
Напряжение питания, В	от 23 до 34

Продолжение таблицы 2

Масса, кг, не более
- акселерометр низкочастотный линейный АЛЕ 037;	0,22
- датчик давления;	0,95
- датчик температуры;	0,15
- блок контроля и регистрации БКиР	5,0
Габаритные и установочные размеры, мм, не более
1) акселерометр низкочастотный линейный АЛЕ 037:
- высота	35
- ширина	35
- длина	35
2) датчик давления:
- длина	38; 29,1; 34;
- диаметр	5,5Н12; 7Н9
3) датчик температуры:
- длина	20±1; 22±0,1; 350±30
- диаметр	12Н12; 2 отв. 3,4Н12
4) блок контроля и регистрации БКиР:
- высота	260
- ширина	195
- длина	90
* где Н - поле допуска в системе отверстия по ГОСТ 25347-82
