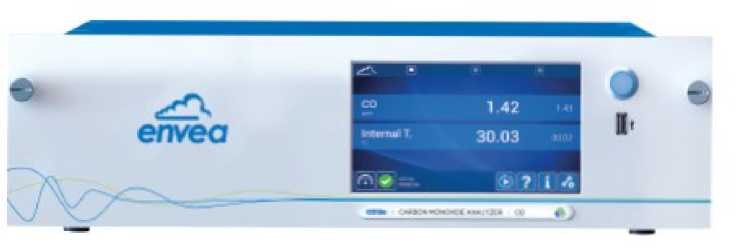

- СО12е - одноканальный,

для

измерений

содержания

оксида

углерода

(CO),

модификация с дисплеем;

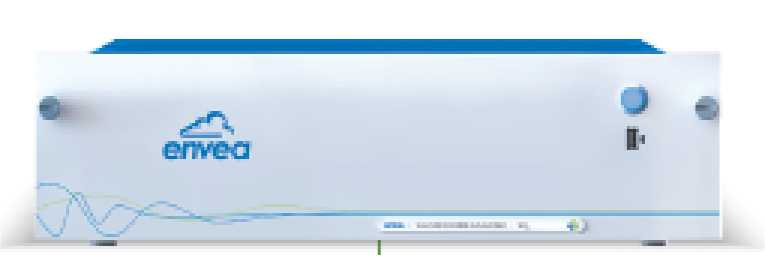

- СО12е* - одноканальный,

для

измерений

содержания

оксида

углерода

(CO),

модификация без дисплея;

- СО12е/СО2 - двухканальный, для измерений

содержания

оксида

углерода (CO) и

Наименование

Обозначение

Кол-во

Примечание

Газоанализатор:

СО12е

СО12е/СО2

СО12е*

СО12е*/СО2

1 шт.

Модификация по заказу

Плата аналоговых выходов

ESTEL

1 шт.

по заказу

Плата релейных выходов

SOREL

1 шт.

по заказу

Комплект расходных материалов

-

1 комплект

-

Руководство по эксплуатации

-

1 экз.

-

Методика поверки

МП-242-2255-2018

1 экз.

-

Диапазон показаний ¹⁾ объемной доли ²⁾ оксида углерода, млн^-1

Диапазон измерений объемной доли оксида углерода, млн^-1

Пределы допускаемой основной ³⁾ погрешности, %

приведенной ⁴⁾

относительной

от 0 до 10 ¹⁾

от 0 до 2 включ.

±15

-

св. 2 до 10

-

±15

от 0 до 25 ¹⁾

от 0 до 2 включ.

±15

-

св. 2 до 25

-

±15

от 0 до 50 ¹⁾

от 0 до 2 включ.

±15

-

св. 2 до 50

-

±15

от 0 до 100 ¹⁾

от 0 до 2 включ.

±15

-

св. 2 до 100

-

±15

от 0 до 200 ¹⁾

от 0 до 2 включ.

±15

-

св. 2 до 200

-

±15

от 0 до 300

от 0 до 2 включ.

±15

-

св. 2 до 300

-

±15

• ¹⁾ Диапазоны доступны для конфигурирования пользователем при наличии платы ESTEL (опция).

• ²⁾ Газоанализаторы обеспечивают возможность вывода результатов измерений содержания определяемого компонента в единицах массовой концентрации (мкг/м³, мг/м³, г/м³), значение коэффициента пересчета из единиц, выраженных в объемных долях, млн^-1, в единицы массовой концентрации, вводится пользователем вручную в меню настройки газоанализатора.

Пересчет результатов измерений концентрации определяемого компонента, выраженных в объемной доле, млн^-1, в массовую концентрацию, мг/м³, следует проводить по формуле

М • P

(масс)       (об)              /        , \         ^,

22,4Ь| 1 + — • 760

\   273)

где   С(об)    - объемная доля определяемого компонента, млн^-1;

С(ма^сс) - массовая концентрация определяемого компонента, мг/м³;

P      - атмосферное давление, мм рт.ст.;

М     - молекулярная масса определяемого компонента, г/моль;

t       - температура анализируемой среды, °С.

Пересчет при контроле атмосферного воздуха проводят согласно РД 52.04.186-89 для условий 0 ⁰С и 760 мм рт. ст., при контроле воздуха рабочей зоны согласно ГОСТ 12.1.005-88 для условий +20 ⁰С и 760 мм рт. ст.

• ³⁾ В нормальных условиях измерений.

• ⁴⁾ Нормирующее значение - верхний предел диапазона измерений.

Диапазон показаний ¹⁾ объемной доли ²⁾ диоксида углерода, млн^-1

Диапазон измерений объемной доли диоксида углерода, млн^-1

Пределы допускаемой основной ³⁾ погрешности, %

приведенной ⁴⁾

относительной

От 0 до 500 ¹⁾

от 0 до 50 включ.

± 10

-

св. 50 до 500

-

± 10

От 0 до 1000 ¹⁾

от 0 до 50 включ.

± 10

-

св. 50 до 1000

-

± 10

От 0 до 2000

от 0 до 50 включ.

± 10

-

св. 50 до 2000

-

± 10

• ¹⁾ Диапазоны доступны для конфигурирования пользователем при наличии платы ESTEL (опция).

• ²⁾ Газоанализаторы обеспечивают возможность вывода результатов измерений содержания определяемого компонента в единицах массовой концентрации (мкг/м³, мг/м³, г/м³), значение коэффициента пересчета из единиц, выраженных в объемных долях, млн^-1, в единицы массовой концентрации, вводится пользователем вручную в меню настройки газоанализатора.

• ³⁾ В нормальных условиях измерений.

• ⁴⁾ Нормирующее значение - верхний предел диапазона измерений.

Наименование характеристики

Значение

Предел допускаемой вариации выходного сигнала газоанализатора, в долях от предела допускаемой основной погрешности

0,5

Пределы допускаемой дополнительной погрешности от влияния изменения температуры окружающей среды в пределах условий эксплуатации относительно условий определения основной погрешности, в долях от предела допускаемой основной погрешности.

±0,5

Пределы допускаемой погрешности газоанализаторов в условиях эксплуатации ¹⁾, %:

- по измерительному каналу оксида углерода приведенной, в диапазоне от 0 до 2 млн^-1 включ.

±25

относительной, в диапазоне св. 2 до 300 млн^-1

±25

- по измерительному каналу диоксида углерода приведенной, в диапазоне от 0 до 50 млн^-1 включ.,

±15

относительной, в диапазоне св. 50 до 2000 млн^-1

±15

Предел допускаемого изменения показаний за 7 суток непрерывной работы, в долях от предела допускаемой основной погрешности

1,0

Предел допускаемого времени установления показаний T0,9, c

90

Время прогрева газоанализатора, мин, не более

120

Нормальные условия измерений:

- температура окружающей среды, °С

от +15 до +25

- относительная влажность окружающей среды, %

от 30 до 80

- атмосферное давление, кПа

от 90,6 до 104,8

¹⁾ Пределы допускаемой погрешности газоанализаторов в рабочих условиях эксплуатации

рассчитаны для диапазона температур окружающей среды от +5 до +40 ^oC с учетом

нормированного значения пределов допускаемой дополнительной погрешности.

Наименование характеристики

Значение

Напряжение питания переменным током частотой 50 Гц, В

230±23

Потребляемая электрическая мощность, не более, В^А

50

Габаритные размеры газоанализатора, мм, не более: - длина

606

- ширина

483

- высота

133

Масса газоанализатора, кг, не более

7,1

Расход анализируемой среды, обеспечиваемый встроенным побудителем расхода, дм³/мин

от 0,8 до 1,2

Средняя наработка на отказ (при доверительной вероятности Р=0,95), ч

25 000

Средний срок службы, лет

10

Условия эксплуатации:

- диапазон температуры окружающей среды, ^oC

от +5 до +40

- диапазон относительной влажности окружающего среды при температуре +25 ^oC, (без конденсации), %, не более

95

- диапазон атмосферного давления, кПа

от 84 до 106,7
