Номер по Госреестру СИ: 72008-18
72008-18 Газоанализаторы
(AF22е мод. AF22е, AF22е/СH2S, AF22е/СTRS)
Назначение средства измерений:
Газоанализаторы AF22e модификаций AF22e, AF22e/CH2S, AF22e/CTRS (далее -газоанализаторы) предназначены для непрерывных автоматических измерений объемной доли или массовой концентрации диоксида серы (SO2), сероводорода (H2S) и суммарного содержания соединений восстановленной серы (TRS) в пересчете на H2S в атмосферном воздухе, в воздухе рабочей зоны и в технологических газовых смесях.
Внешний вид.
Газоанализаторы
Рисунок № 1
Внешний вид.
Газоанализаторы
Рисунок № 2
Внешний вид.
Газоанализаторы
Рисунок № 3
Общие сведения
Дата публикации -
Срок свидетельства - 01.08.2024
Номер записи -
ID в реестре СИ - 397517
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
мод. AF22е/СH2S, мод. AF22е, AF22е/СH2S, AF22е/СTRS, мод. AF22е, мод. AF22e/CH2S, мод. AF22e, Газоанализатор AF22e, Без модификации, AF22е/СH2S, AF22е/CH2S, AF22е мод. AF22е/СH2S, AF22е мод. AF22е, AF22е/СH2S, AF22е/СTRS модификация AF22е/CH2S, AF22е мод. AF22е, AF22е/СH2S, AF22е/СTRS, AF22е мод. AF22е, AF22е, AF22M/CH2S, AF22M, AF22e/CH2S, AF22e, AF12e/CH2S, AF12e,
Производитель
Изготовитель - Фирма «ENVEA»
Страна - ФРАНЦИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Пенза - город в центре европейской части России, административный центр Пензенской области. является городом областного значения, образует муниципальное образование городской округ город Пенза. Население - 501 109 человек.
Пенза расположена в центре европейской части России на Приволжской возвышенности, в 629 км к юго-востоку от Москвы. Город расположен на берегах реки Сура в южной части Пензенской области, в 26 км к востоку от ее географического центра. Площадь города составляет 310,4 кв. км.
Средняя высота над уровнем моря - 174 м. Самая высокая точка находится на холме Боевой горы, вытянутой с SW на NE как хребет. Максимальная высота - 134 м.
Основными видами промышленной продукции, выпускаемой предприятиями города, являются: стальные трубы, промышленная трубопроводная арматура, воздушные и газовые приводные компрессоры, машины для коммунального хозяйства, медицинское оборудование, приборы и средства автоматизации, химическое оборудование, вычислительная техника. ОАО "ППО ЭВТ им. В.А. Ревунова" - производство бытовой техники. НПП "МедИнж" - производство сердечных клапанов. На долю "Маяка" приходится 60% отечественного рынка бумаги-основы, используемой в дизайне, производстве мебели, обоев, декоративных пластиков. НПП "Эра" - производство летных тренажеров для пилотов гражданской авиации, механизмов для химической и нефтехимической промышленности. Пензенская кондитерская фабрика - более 130 наименований кондитерских изделий и др.
Отчет "Анализ рынка поверки в Пензе" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Пенза.
При проведении исследований были введены следующие ограничения:
- в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
- топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).
Содержание отчета:
- Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
- Объемы первичных и периодических поверок за период с 2017г. по н.в.
- Информация о местах осуществления деятельности организаций-поверителей.
- Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
- Детальный анализ по каждой из организации, работающей в выбранном городе.
- Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
- Количество поверок по типам СИ в динамике по годам.
- Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- Быстрый анализ контрагентов организаций-поверителей.
- Анализ цен на поверку СИ по Фед. округу.
Статистика
Кол-во поверок - 320
Выдано извещений - 5
Кол-во периодических поверок - 166
Кол-во средств измерений - 125
Кол-во владельцев - 24
Усредненный год выпуска СИ - 2020
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№3259 от 2022.12.23 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (4)
№2205 от 2020.12.23 О внесении изменений в описание типа на Комплексы измерительные газоаналитические контроля загазованности ат-мосферного воздуха - посты ПКЗ-А
№1624 от 2018.08.01 Об утверждении типов средств измерений
№1612 от 2021.08.04 О внесении изменений в сведения об утвержденном типе средств измерений
Наличие аналогов СИ: Газоанализаторы (AF22е мод. AF22е, AF22е/СH2S, AF22е/СTRS)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|---|
|
72008-18 Газоанализаторы (AF22е мод. AF22е, AF22е/СH2S, AF22е/СTRS) Фирма «ENVEA» (ФРАНЦИЯ ) |
20589-12 Газоанализаторы (СВ-320) АО "Оптэк" (РОССИЯ г.С.-Петербург) |
|
72008-18 Газоанализаторы (AF22е мод. AF22е, AF22е/СH2S, AF22е/СTRS) Фирма «ENVEA» (ФРАНЦИЯ ) |
28587-09 Газоанализаторы (310А, мод. С-310А, Р-310А-1, Р-310А) ЗАО "Оптэк" (РОССИЯ г.С.-Петербург) |
|
72008-18 Газоанализаторы (AF22е мод. AF22е, AF22е/СH2S, AF22е/СTRS) Фирма «ENVEA» (ФРАНЦИЯ ) |
61885-15 Газоанализаторы (С-105) АО "Оптэк" (РОССИЯ г.С.-Петербург) |
Все средства измерений АО "Оптэк"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
57039-14 04.03.2024 |
Газоанализаторы углеводородов стационарные, HC51M Фирма «ENVEA» (ФРАНЦИЯ ) |
ОТ МП |
1 год |
|
57289-14 05.04.2024 |
Системы газоаналитические, MIR моделей MIR 2M, MIR IS, MIR FT, MIR 9000, MIR 9000H, MIR 9000CLD Фирма «ENVEA» (ФРАНЦИЯ ) |
ОТ МП |
1 год |
|
61769-15 01.10.2025 |
Генераторы нулевого воздуха - рабочие эталоны 1-го разряда, ZAG 7001 Фирма «ENVEA» (ФРАНЦИЯ ) |
ОТ МП |
1 год |
|
64604-16 13.07.2021 |
Системы автоматического пробоотбора воздуха, PM162M Фирма «ENVEA» (ФРАНЦИЯ ) |
ОТ МП |
1 год |
|
72008-18 01.08.2024 |
Газоанализаторы, AF22е мод. AF22е, AF22е/СH2S, AF22е/СTRS Фирма «ENVEA» (ФРАНЦИЯ ) |
ОТ МП |
1 год |
|
73365-18 04.12.2024 |
Газоанализаторы, CO12e Фирма «ENVEA» (ФРАНЦИЯ ) |
ОТ МП |
1 год |
|
75643-19 26.07.2024 |
Газоанализаторы, AC32е модификаций AC32е, AC32е/CNH3 Фирма «ENVEA» (ФРАНЦИЯ ) |
ОТ МП |
1 год |
Простой и информативный отчёт, охватывающий все организации, аккредитованные на право поверки. В качестве исходной информации используются данные ФГИС АРЩИН за выбранный период в годах.
В отчете представлены данные по количеству поверок средств измерений, проводимых аккредитованными организациями на территории РФ.
Отчёт состоит из четырех круговых диаграмм и свободной таблицы. Диаграммы имеют возможность масштабирования и экспорта данных в Exel. Таблица обладает функцией поиска и сортировки по любой из колонок.
Сводная таблица имеет более 4000 строк, при этом, реальное количество аккредитованных организаций не превышает 2 тысяч. Существование дубликатов организаций вызвано разницей в написании наименований и преобразовании форм собственности организаций за все время ведения федерального фонда.
В таблице по каждой из организаций за выбранный временной интервал представлена следующая информация:
- Полное наименование организации
- Количество поверок
- Количество первичных поверок
- Количество периодических поверок
- Количество извещений о непригодности в шт.
- Количество извещений о непригодности в %
- Поверок за год (последние 365 дней)
- Среднее кол-во поверок в день за последний год (в году 365 дней)
- Среднее кол-во поверок в день за последний год (только рабочие дни при 5-ти дневке - 248 р.д.)
Круговые диаграммы демонстрирую доли поверок (всех поверок, периодических поверок, первичных поверок и извещений о непригодности) за выбранный временной интервал для самых "больших" организаций.
Кто поверяет Газоанализаторы (С-105)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "ПРОМЭКОПРИБОР" (РОСС RU.0001.310314) | 116 | 9 | 79 | 34 | 0 | 111 | 78 | 33 | ||
| ООО "ПРОМЭКОПРИБОР" (РОСС RU.0001.310314) | 4 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "КРАСНОЯРСКИЙ ЦСМ" (RA.RU.311479) | РСТ | 11 | 0 | 11 | 1 | 6 | 0 | 6 | ||
| ООО «МетрЛифтСервис» (RA.RU.314115) | 4 | 3 | 1 | 0 | 3 | 3 | 0 | |||
| ФГУП "ВНИИМ ИМ. Д.И.МЕНДЕЛЕЕВА" (RA.RU.311541) | РСТ | 49 | 48 | 0 | 3 | 48 | 48 | 0 | ||
| ФБУ "ОРЕНБУРГСКИЙ ЦСМ" (RA.RU.311228) | РСТ | 10 | 0 | 10 | 0 | 10 | 0 | 10 | ||
| ФБУ "ЦСМ Татарстан" (RA.RU.311394) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ "ИРКУТСКИЙ ЦСМ" (RA.RU.311392) | РСТ | 25 | 1 | 0 | 25 | 0 | 25 | 0 | 25 | |
| ФБУ "ОМСКИЙ ЦСМ" (RA.RU.311220) | РСТ | 22 | 4 | 0 | 22 | 0 | 22 | 0 | 22 | |
| ФБУ "САРАТОВСКИЙ ЦСМ ИМ. Б.А. ДУБОВИКОВА" (RA.RU.311232) | РСТ | 5 | 0 | 5 | 0 | 5 | 0 | 5 | ||
| ФБУ "ЧЕЛЯБИНСКИЙ ЦСМ" (RA.RU.311503) | РСТ | 10 | 0 | 9 | 0 | 9 | 0 | 9 | ||
| ФБУ "БУРЯТСКИЙ ЦСМ" (RA.RU.311275) | РСТ | 8 | 0 | 8 | 0 | 8 | 0 | 8 | ||
| ФБУ «КУЗБАССКИЙ ЦСМ» (RA.RU.311469) | РСТ | 6 | 2 | 0 | 6 | 0 | 6 | 0 | 6 | |
| ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ» (RA.RU.313740) | 16 | 15 | 1 | 0 | 15 | 15 | 0 | |||
| ФБУ "УРАЛТЕСТ" (RA.RU.311249) | РСТ | 10 | 0 | 10 | 1 | 10 | 0 | 10 | ||
| ФБУ "Волгоградский ЦСМ" (RA.RU.311474) | РСТ | 6 | 0 | 6 | 0 | 6 | 0 | 6 | ||
| ФГУП "ВНИИФТРИ" (RA.RU.311478) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ФБУ "НИЖЕГОРОДСКИЙ ЦСМ" (RA.RU.311315) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ "ВОЛОГОДСКИЙ ЦСМ" (RA.RU.311504) | РСТ | 4 | 0 | 4 | 0 | 4 | 0 | 4 | ||
| ФГБУ "УГМС РЕСПУБЛИКИ ТАТАРСТАН" (1151) | 2 | 1 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ФГБУ "ВНИИМС" (RA.RU.311493) | РСТ | 8 | 8 | 0 | 8 | 0 | 8 | 0 | 8 |
Стоимость поверки Газоанализаторы (С-105)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Красноярский ЦСМ Красноярский край |
1350 | 2100 |
|
ФБУ УРАЛТЕСТ Свердловская область |
3372 | 2100 |
|
ФБУ Челябинский ЦСМ Челябинская область |
1577 | 2100 |
Программное обеспечение
Газоанализаторы имеют встроенное программное обеспечение (ПО).
ПО осуществляет функции:
-
- расчет содержания определяемого компонента;
-
- отображение результатов измерений на ЖКИ дисплее газоанализатора;
-
- передачу результатов измерений по интерфейсу связи с компьютером;
-
- контроль целостности программных кодов ПО, настроечных и калибровочных констант;
-
- контроль общих неисправностей (связь, конфигурация);
-
- контроль архивации измерений;
-
- отображения результатов измерения и управления по цифровому интерфейсу Ethernet или Wi-Fi на ПК или электронных устройствах;
-
- контроль внешней связи Ethernet, USB, Wi-Fi.
Газоанализаторы AF22e модификаций AF22e и AF22e/CH2S могут иметь две различные версии встроенного ПО в зависимости от диапазона измерения - до 1 млн-1 или до 10 млн-1.
Влияние встроенного ПО учтено при нормировании метрологических характеристик газоанализаторов.
Газоанализаторы имеют защиту встроенного программного обеспечения от преднамеренных или непреднамеренных изменений. Уровень защиты - «средний» по Р 50.2.077-2014.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение | |||
|
для измере |
диапазона ний до 1 млн-1 |
для измере |
диапазона ний до 10 млн-1. | |
|
Идентификационное наименование ПО |
AF22е |
AF22е | ||
|
Номер версии (идентификационный номер) 1) ПО |
v 1.0.m |
v 1.0.р | ||
|
Цифровой идентификатор ПО |
- |
- | ||
|
Идентификационные данные (признаки) |
Значение | ||
|
для диапазона измерений до 1 млн-1 |
для измерени |
диапазона й до 10 млн-1. | |
|
1) Номер версии ПО должен быть не ниже указанного в таблице. | |||
Знак утверждения типа
Знак утверждения типананосится на табличку, расположенную на задней панели газоанализатора, и способом компьютерной графики на титульный лист руководства по эксплуатации.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к газоанализаторам AF22e модификаций AF22e, AF22e/CH2S, AF22e/CTRS
Принцип действия газоанализаторов - флуоресцентный. Метод основан на принципе измерения интенсивности флуоресценции молекул SO2, вызванной поглощением энергии в ультрафиолетовой области спектра. Полоса поглощения SO2 лежит в пределах 190-230 нм, в диапазоне, относительно свободном от влияния мешающих компонентов.
Газоанализаторы представляют собой одноблочные стационарные многоканальные приборы непрерывного действия. Модификация AF22e/CTRS состоит из двух соединенных между собой блоков.
Конструктивно газоанализаторы выполнены в металлическом корпусе для установки на стол или в стойку.
Ультрафиолетовое излучение от источника возбуждает молекулы SO2, вызывая их свечение (флуоресценцию), интенсивность которого измеряется фотоумножителем. Интенсивность флуоресценции, воздействующее на фотоумножитель, прямо пропорционально содержанию SO2 в анализируемой газовой пробе, отбор которой проводится при помощи встроенного побудителя расхода. На входе газовой пробы в газоанализатор расположены фильтры для очистки от пыли, оксида азота, ароматических углеводородов и влаги.
При контроле сероводорода анализируемая проба газа попадает в блок конвертера, встроенный в газоанализатор, где на специальном фильтре проходит очистку от SO2, а затем при температуре 340 0С происходит реакция окисления сероводорода до диоксида серы. При этом газоанализатор переводится из режима измерения SO2 в режимы измерения H2S или SO2 и H2S.
При определении суммарного содержания соединений восстановленной серы (TRS) анализируемая проба газа попадает в блок конвертера, где на специальном фильтре проходит очистку от SO2, а затем при температуре 870 0С происходит реакция окисления соединений восстановленной серы (TRS) до диоксида серы. При этом газоанализатор переводится из режима измерения SO2 в режимы измерения TRS или SO2 и TRS.
Результаты измерений выводятся:
-
- на жидкокристаллический дисплей, расположенный на передней панели;
-
- на мониторе ПК, подключенного через цифровой выходной интерфейс Ethernet;
-
- на электронных устройствах, имеющих возможность поддерживать протокол Wi-Fi и имеющих веб-браузер, подключенных к газоанализатору по беспроводному протоколу обмена данными Wi-Fi.
На передней панели прибора расположены:
-
- дисплей, который обеспечивает вывод режима работы, результатов измерений в выбранных единицах измерений (ppm (ppb) или мг/м3(мкг/м3)), а также вывод информации, необходимой для программирования и для тестирования прибора;
Способ отбора пробы - принудительный, за счет встроенного побудителя расхода.
Газоанализаторы выпускаются в трех модификациях:
-
- AF22е - для измерения объемной доли или массовой концентрации диоксида серы (SO2);
-
- AF22е/СH2S - для измерения объемной доли или массовой концентрации диоксида серы (SO2) и сероводорода (H2S);
-
- AF22е/СTRS - для измерения объемной доли или массовой концентрации диоксида серы (SO2) и суммарного содержания соединений восстановленной серы (TRS) в пересчете на H2S;
Газоанализаторы модификаций AF22е и AF22е/СH2S могут быть с диапазоном измерений до 1 млн-1 или до 10 млн-1.
Газоанализаторы могут выпускаться без дисплея, только с цифровым выходным интерфейсом Ethernet и Wi-Fi.

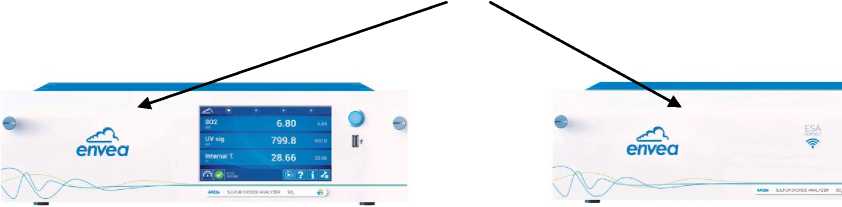

Общий вид газоанализаторов, место нанесения знака поверки и место пломбирования представлены на рисунках 1 и 2.
Место нанесения знака поверки
Место пломбирования

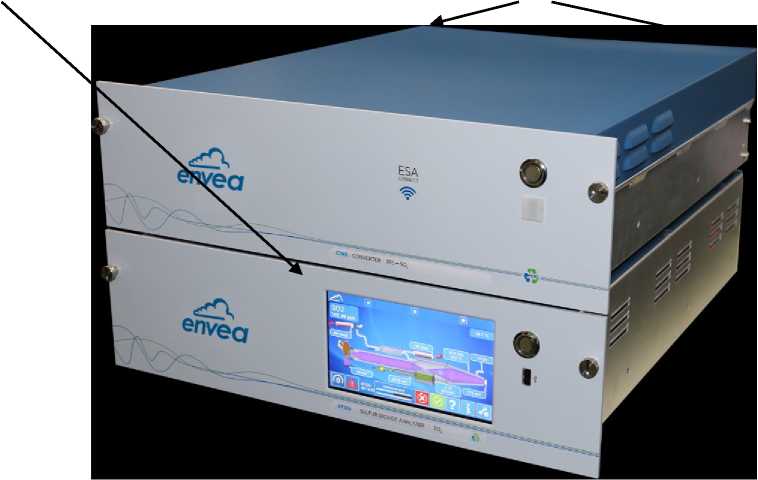

Рисунок 1 - Общий вид газоанализаторов AF22е модификаций AF22е, AF22е/СH2S
Место нанесения знака поверки
Место пломбирования

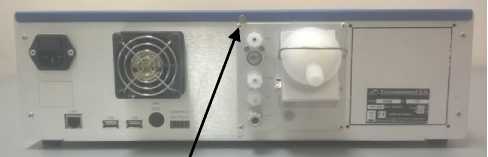

Рисунок 2 - Общий вид газоанализаторов AF22e модификации AF22e/CTRS
Таблица 7 - Комплектность газоанализаторов
|
Наименование |
Обозначение |
Количество |
Примечание |
|
Газоанализатор
или
или
|
AF22е AF22е /CH2S AF22е/CTRS CTRS |
1 шт. |
исполнение по заказу |
|
Комплект запасных частей |
- |
1 комплект | |
|
Руководство по эксплуатации |
РЭ |
1 экз. | |
|
Методика поверки |
МП-242-2173-2018 |
1 экз. |
Таблица 2 - Основные метрологические характеристики
|
Определяемый компонент, модификация |
Диапазоны показаний, млн-1 (РРт) |
Диапазоны измерений |
Пределы допускаемой основной погрешности 2) |
Область применения | ||
|
объемной доли, млн-1 (ppm) |
массовой концентрации1), мг/м3 |
приведенной, (Y), % |
относительной (6), % | |||
|
Диоксид серы (SO2), AF22c, AF22е/СH2S, AF22е/СTRS |
от 0 до 1,0 |
от 0 до 0,02 включ. св. 0,02 до 1,0 |
от 0 до 0,06 включ. св.0,06 до 3,0 |
±15 |
±15 |
Контроль ПДК атмосферного воздуха |
|
от 0 до 10 |
от 0 до 0,02 включ. св. 0,02 до 10 |
от 0 до 0,06 включ. св.0,06 до 30 |
±15 |
±15 |
Контроль ПДК атмосферного воздуха и воздуха рабочей зоны, технологические газовые смеси | |
|
Сероводород (H2S), AF22е/СH2S |
от 0 до 1 3) |
от 0 до 0,005 включ. св. 0,005 до 1 |
от 0 до 0,008 включ. св. 0,008 до 1,5 |
±20 |
±20 |
Контроль ПДК атмосферного воздуха |
|
от 0 до 10 4) |
от 0 до 0,005 включ. св. 0,005 до 10 |
от 0 до 0,008 включ. св. 0,008 до 15 |
±20 |
±20 |
Контроль ПДК атмосферного воздуха и воздуха рабочей зоны, технологические газовые смеси | |
|
TRS в пересчете на H2S, AF22е/СTRS |
от 0 до 1 |
от 0 до 0,02 включ. св. 0,02 до 1 |
от 0 до 0,03 включ. св. 0,03 до 1,5 |
±15 |
±15 |
Технологические газовые смеси |
-
1) Пересчет объемной доли (млн-1) в массовую концентрацию компонента (мг/м3) для атмосферного воздуха проводится с использованием коэффициентов, равных для SO2 - 2,86; H2S - 1,52; TRS 9 по сероводороду) - 1,52 (при 0 оС и 760 мм рт. ст. в соответствии с требованиями РД 52.04.186-89;
-
2) Пересчет объемной доли (млн-1) в массовую концентрацию компонента (мг/м3) для воздуха рабочей зоны проводится с использованием коэффициента, равного для SO2 - 2,66; H2S - 1,41 (при +20 оС и 760 мм рт. ст.) в соответствии с требованиями ГОСТ 12.1.005-88.
-
3) Приведенная к верхнему пределу измерений (ВПИ).
-
4) Пределы допускаемой основной погрешности нормированы при условии использования для градуировки и поверки газоанализаторов поверочного нулевого газа с объемной долей SO2 не бо-
|
Определяемый компонент, модификация |
Диапазоны показаний, млн-1 (РРт) |
Диапазоны измерений |
Пределы допускаемой основной погрешности 2) |
Область применения | ||
|
объемной доли, млн-1 (ppm) |
массовой концентрации1), мг/м3 |
приведенной, (y), % |
относительной (6), % | |||
|
лее 0,002 млн-1 (генератор нулевого воздуха ZAG - рабочий эталон 1-го разряда, регистрационный номер 61769-15; генераторы нулевого воздуха моделей 701, 701Н, Т701, Т701Н, 751, 751Н - рабочие эталоны 1-го разряда, регистрационный номер 57258-14), H2S не более 0,0005 млн-1 (генератор нулевого воздуха ZAG 7001 - рабочий эталон 1-го разряда) | ||||||
Таблица 3 - Метрологические и основные технические характеристики
|
Параметр |
Значение |
|
Предел допускаемой вариации показаний газоанализатора, в долях от предела допускаемой основной погрешности |
0,5 |
|
Пределы допускаемой дополнительной погрешности от изменения температуры окружающей среды от 20 °С в пределах рабочих условий эксплуатации на каждые 10°С, в долях от предела допускаемой основной погрешности |
±0,4 |
|
Предел допускаемого изменения выходного сигнала за 24 ч непрерывной работы, в долях от предела допускаемой основной погрешности |
0,3 |
|
Пределы допускаемой суммарной дополнительной погрешности от влияния содержания неизмеряемых компонентов, указанных в таблице 5, и от взаимного влияния друг на друга определяемых компонентов в анализируемой газовой смеси, в долях от предела допускаемой основной погрешности |
±0,4 |
|
Нормальные условия эксплуатации:
|
от +15 до +25 80 от 98 до 104,6 |
|
Время установления показаний (время усреднения) Т0,9, с, не более
|
от 20 до 120 405 450 |
|
Время прогрева газоанализатора, мин, не более |
60 |
|
Напряжение питания переменным током частотой (50±1) Гц, В |
230±23 |
|
Потребляемая электрическая мощность, не более, В •А |
280 |
|
Средняя наработка на отказ (при доверительной вероятности Р=0,95), ч |
24000 |
|
Средний срок службы, лет |
10 |
|
Номинальная цена единицы наименьшего разряда индикатора (для объемной доли) от 0,0 до 999,9 млрд-1 (ppb) от 1000 до 9999) млрд-1 (ppb) от 0,000 до 9,999 млн-1 (ppm) |
0,1 млрд-1 (ppb) 1 млрд-1 (ppb) 0,001 млн-1 (ppm) |
Пределы допускаемой суммарной относительной (приведенной) погрешности газоанализаторов при контроле ПДКврз вредных веществ в атмосферном воздухе и воздухе рабочей зоны в условиях эксплуатации (в соответствии с Приказом Минприроды России от № 425 от 07.12.2012 г. и Приказом Минздравсоц развития Российской Федерации от 09.09.11. № 1034н ред. от 29.08.2014 г.) приведены в таблице 4.
Таблица 4 - Пределы допускаемой суммарной относительной (приведенной)
погрешности газоанализаторов в условиях эксплуатации
|
Определяемый компонент |
Диапазоны измерений объемной доли, млн 1 |
Пределы допускаемой основной погрешности, % (при нормальных условиях) |
Пределы допускаемой суммарной погрешности в условиях эксплуатации, % | ||
|
приведенной |
относительной |
приведенной |
относительной | ||
|
Диоксид серы (SO2) |
от 0 до 0,02 включ. |
±15 |
- |
±25 |
- |
|
св. 0,02 до 1,0 |
- |
±15 |
- |
±25 | |
|
от 0 до 0,02 включ. |
±15 |
- |
±25 |
- | |
|
св. 0,02 до 10 |
- |
±15 |
- |
±25 | |
|
Сероводород (H2S) |
от 0 до 0,005 включ. |
±20 |
- |
±25 |
- |
|
св. 0,005 до 1 |
- |
±20 |
- |
±25 | |
|
от 0 до 0,005 включ. |
±20 |
- |
±25 |
- | |
|
св. 0,005 до 10 |
- |
±20 |
- |
±25 | |
Таблица 5 - Условия эксплуатации
|
Наименование |
Диапазон температуры окружающей среды, оС |
Диапазон относительной влажности окружающей среды при температуре 25 oC, % |
Диапазон атмосферного давления, кПа |
|
AF22е модификаций AF22е, AF22е/СH2S, AF22е/CTRS |
от 15 до 25 |
от 20 до 95 |
от 84 до 106,7 |
|
Содержание неизмеряемых компонентов, не более: | |||
|
оксид азота для канала измерений H2S для остальных каналов |
0,05 млн-1 0,5 млн-1 | ||
|
метан |
100 млн-1 | ||
|
озон |
0,5 млн-1 | ||
|
оксид углерода |
200 млн-1 | ||
|
диоксид углерода |
0,03 % (об) | ||
|
диоксид азота |
1 млн-1 | ||
|
кислород |
от 10 до 21 % (об.), остальное азот | ||
|
ароматические углеводороды |
0,1 млн-1 | ||
|
меркаптаны |
0,1 млн-1 | ||
Таблица 6 - Габаритные размеры и масса
|
Наименование |
Габаритные размеры, мм, не более |
Масса, кг, не более | ||
|
длина |
ширина |
высота | ||
|
AF22е, AF22е/CTRS |
606 |
483 |
133 |
7,1 |
|
AF22е/СH2S |
606 |
483 |
133 |
8,1 |
|
блок конвертера |
606 |
483 |
133 |
9,1 |
