Номер по Госреестру СИ: 57039-14
57039-14 Газоанализаторы углеводородов стационарные
(HC51M)
Назначение средства измерений:
Газоанализаторы углеводородов стационарные HC51M предназначены для
непрерывного измерения объемной доли или массовой концентрации метана и общего содержания углеводородов в воздухе в пересчете на метан.
Внешний вид.
Газоанализаторы углеводородов стационарные
Рисунок № 1
Программное обеспечение
Газоанализаторы имеют встроенное программное обеспечение (ПО).
Встроенное ПО разработано изготовителем специально для решения задач измерения содержания определяемых компонентов в анализируемой среде.
Встроенное ПО обеспечивает следующие основные функции:
-
- обработку и передачу измерительной информации от первичного измерительного преобразователя;
-
- переключение (ручное и автоматическое) диапазонов измерений;
-
- отображение результатов измерений на дисплее;
-
- усреднение результатов измерений по заданному интервалу времени;
-
- хранение результатов измерений в энергонезависимой памяти;
-
- формирование выходных аналогового и цифрового сигналов;
-
- формирование релейного выходного сигнала;
-
- самодиагностику аппаратной части газоанализатора и выдачу сигнализации о неисправностях;
-
- корректировку нулевых показаний и чувствительности.
ПО газоанализатора реализует следующие расчетные алгоритмы:
-
1) вычисление значений объемной доли определяемых компонентов в анализируемой среде по данным от первичного измерительного преобразователя;
-
2) вычисление значений выходного аналогового сигнала;
-
3) непрерывную самодиагностику аппаратной части газоанализатора.
Номер версии ПО отображается на дисплее газоанализатора в разделе меню Configuration, строка вида HC51M v.X.X» (пример для английской версии).
Идентификационные данные ПО приведены в таблице 1.
Таблица 1
Идентификационное наименование программного обеспечения |
Номер версии программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
HC51M |
v.3.4.k |
869d154d882ff0b8c83db7358bf01b71 |
MD5 |
Примечание - номер версии ПО должен быть не ниже указанной в таблице. Значения контрольных сумм, указанные в таблице, относятся только к файлам ПО соответствующих версий. |
Влияние встроенного ПО учтено при нормировании метрологических характеристик газоанализаторов.
Газоанализаторы имеют защиту встроенного программного обеспечения от преднамеренных или непреднамеренных изменений. Уровень защиты соответствует уровню "С" по МИ 3286-2010.
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится типографским способом на титульный лист руководства по эксплуатации и на табличку на корпусе газоанализатора.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Методика измерений приведена в документе «Газоанализаторы углеводородов стационарные HC51M. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к газоанализаторам углеводородов стационарным HC51M
-
1 ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия
-
2 ГОСТ Р 50759-95 Анализаторы газов для контроля промышленных и транспортных выбросов. Общие технические условия
-
3 ГОСТ Р 50760-95 Анализаторы газов и аэрозолей для контроля атмосферного воздуха
-
4 ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия
-
5 ГОСТ 8.578-2008 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений содержания компонентов в газовых средах.
-
6 Техническая документация фирмы "ENVEA", Франция.
Газоанализаторы углеводородов стационарные HC51M (далее - газоанализаторы) представляют собой стационарные одноканальные приборы непрерывного действия.
Принцип действия газоанализаторов основан на пламенно-ионизационном методе анализа и заключается в измерении ионизационного тока, возникающего при попадании в водородное пламя углеводородов. Величина ионизационного тока пропорциональна общему содержанию углеводородов в анализируемой газовой смеси.
Газоанализатор выпускается в 2 исполнениях:
-
- HC51M для измерения THC (общего содержания углеводородов);
-
- HC51M для измерения THC/CH4/nmHC (общего содержания углеводородов / метана / общего содержания углеводородов за вычетом метана).
Газоанализатор по дополнительному заказу может быть оснащен встроенным генератором нулевого воздуха (каталитическое дожигание углеводородов в анализируемой среде).
Способ забора пробы - принудительный, с помощью встроенного или внешнего (опция) побудителя расхода.
Газоанализатор выполнен одноблочным в металлическом корпусе. На лицевой стороне газоанализатора расположены жидкокристаллический дисплей с подсветкой, главный выключатель и клавиатура с шестью сенсорными клавишами. На задней панели газоанализатора расположены впускные/выпускные штуцеры для подключения газовых линий, а также разъемы для подключения внешних устройств и электрического питания.
Цикл измерения для исполнения THC/CH4/nmHC организован так, что сначала анализируемая среда подается непосредственно в пламенно-ионизационный детектор и производится измерение общего содержания углеводородов, а затем - через каталитический конвертер, в котором проходит окисление углеводородов до диоксида углерода и воды (температура конвертера выбрана так, что недостаточна для окисления метана). Для исполнения THC анализируемая среда подается непосредственно в пламенно-ионизационный детектор.
Газоанализатор имеет выходные сигналы:
-
- показания встроенного жидкокристаллического дисплея;
-
- 3 программно-конфигурируемых аналоговых выхода (по напряжению 0-1 В, 0-10 В, или токовые 0-20 мА, 4-20 мА);
-
- цифровые выходы (последовательный интерфейс RS 232 / RS 422).
Газоанализаторы обеспечивают выполнение следующих функций:
- непрерывное измерение объемной доли определяемых компонентов в анализируемой среде;
- отображение результатов измерений и самодиагностики на встроенном жидкокристаллическом дисплее;
- усреднение результатов измерений (программируемый интервал от 1 до 9999 мин);
- хранение усредненных результатов измерений в энергонезависимой памяти газоанализатора (последние 1500 средних значений);
- формирование унифицированных выходных аналоговых сигналов;
- формирование выходного цифрового сигнала.
Газоанализаторы выполнены в общепромышленном исполнении и должны размещаться в невзрывоопасных зонах помещений и наружных установок.
По защищенности от проникновения внешних твердых предметов и воды газоанализаторы соответствуют степени защиты не ниже IP30 по ГОСТ 14254-96.
Внешний вид газоанализаторов приведен на рисунке 1.

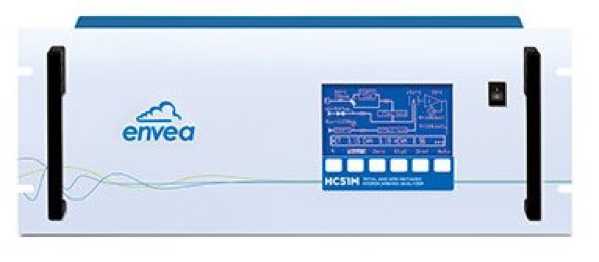

Рисунок 1 - Газоанализаторы углеводородов стационарные HC51M, внешний вид
Комплект поставки газоанализатора приведен в таблице 4.
Таблица 4
Обозначение |
Наименование |
Кол. |
Примечание |
HC51M |
Газоанализатор углеводородов HC51M |
1 |
Исполнение по заказу |
Руководство по эксплуатации |
1 | ||
МП-242-1702-2013 |
Методика поверки |
1 | |
Комплект ЗИП |
1 | ||
Генератор водорода |
1 |
по заказу | |
Компрессор |
1 |
по заказу |
-
1) Диапазоны измерений и пределы допускаемой основной погрешности газоанализаторов приведены в таблицах 2 и 3.
Таблица 2 - Диапазоны измерений и пределы допускаемой основной погрешности газоанализаторов для измерения объемной доли метана / общего содержания углеводородов
Диапазон показаний объемной доли метана / общего содержания углеводородов *, млн-1 |
Диапазон измерений объемной доли метана / общего содержания углеводородов *, млн-1 |
Пределы допускаемой основной погрешности, % | |
приведенной |
относительной | ||
От 0 до 10 |
От 0 до 10 |
±20 |
- |
От 0 до 50 |
От 0 до 50 |
±15 |
- |
От 0 до 100 |
От 0 до 10 св. 10 до 100 |
±20 |
±20 |
От 0 до 500 |
От 0 до 100 св. 100 до 500 |
±15 |
±15 |
От 0 до 1000 |
От 0 до 100 Св. 100 до 1000 |
±15 |
±15 |
Примечание - * - в пересчете на метан (CH4). |
Таблица 3 - Диапазоны измерений и пределы допускаемой основной погрешности газоанализаторов для измерения массовой концентрации метана / общего содержания углеводородов
Диапазон показаний массовой концентрации метана / общего содержания углеводородов, мг/м3 |
Диапазон измерений массовой концентрации метана / общего содержания углеводородов, мг/м3 |
Пределы допускаемой основной погрешности, % | |
приведенной |
относительной | ||
От 0 до 10 |
От 0 до 10 |
±20 |
- |
От 0 до 50 |
От 0 до 50 |
±15 |
- |
От 0 до 100 |
От 0 до 10 св. 10 до 100 |
±20 |
±20 |
От 0 до 500 |
От 0 до 100 св. 100 до 500 |
±15 |
±15 |
От 0 до 1000 |
От 0 до 100 Св. 100 до 1000 |
±15 |
±15 |
Примечания:
|
-
2) Пределы допускаемой вариации показаний газоанализатора равны 0,5 в долях от пределов допускаемой основной погрешности.
-
3) Пределы допускаемой дополнительной погрешности от изменения температуры окружающей среды в диапазоне рабочих условий эксплуатации на каждые 10°С равны 0,5 в долях от пределов допускаемой основной погрешности.
-
5) Предел допускаемого времени установления показаний Т0,9, с, не более
Примечание - в режиме непрерывного определения общего содержания углеводородов,
без учета транспортного запаздывания.
-
6) Предел допускаемого изменения показаний за 24 ч непрерывной работы, в
долях от пределов допускаемой основной погрешности
Пределы допускаемого относительного отклонения от номинального значения
напряжения питания ± 10%.
-
9) Габаритные размеры газоанализатора, мм, не более
-
- ширина
483
581
27
25 000
10
от плюс 10 до плюс 35 до 95 (без конденсации)
от 84 до 106,7
-
- длина
-
10) Масса газоанализатора, кг, не более
-
11) Средняя наработка на отказ, ч
-
12) Средний срок службы, лет
Условия эксплуатации:
-
- диапазон температуры окружающей среды, oC
-
- диапазон относительной влажности окружающей среды при температуре 25 oC, %
-
- диапазон атмосферного давления, кПа
