№1612 от 04.08.2021
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 266820
О внесении изменений в сведения об утвержденном типе средств измерений
Приказы по основной деятельности по агентству Вн. Приказ № 1612 от 04.08.2021
Г"
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)
ПРИКАЗ
04 августа 2021 г.
№ 1612_______
Москва
О внесении изменений в сведения об утвержденном типе средств измерений
Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденного приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 «Об утверждении Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений», приказываю:
-
1. Внести изменения в сведения об утвержденном типе средств измерений в части сведений об изготовителе (правообладателе) утвержденного типа средств измерений, согласно приложению к настоящему приказу.
-
2. Утвердить измененное описание типа средств измерений, прилагаемое к настоящему приказу.
-
3. ФГУП «ВНИИМС» внести сведения об утвержденном типе средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.
-
4. Контроль за исполнением настоящего приказа оставляю за собой.
/ А
Руководитель
Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии
А.П.Шалаев
СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП
Сертификат: 028BB28700A0AC3E9843FA50B54F4O6F4C Кому выдан: Шалаев Антон Павлович
Действителен: с 29,12.2020 до 29.12.2021
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии
от «04» августа 2021 г. № 1612
Лист № 1 Регистрационный № 72008-18 Всего листов 8
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Газоанализаторы AF22e модификаций AF22e, AF22e/CH2S, AF22e/CTRS
Назначение средства измеренийГазоанализаторы AF22e модификаций AF22e, AF22e/CH2S, AF22e/CTRS (далее -газоанализаторы) предназначены для непрерывных автоматических измерений объемной доли или массовой концентрации диоксида серы (SO2), сероводорода (H2S) и суммарного содержания соединений восстановленной серы (TRS) в пересчете на H2S в атмосферном воздухе, в воздухе рабочей зоны и в технологических газовых смесях.
Описание средства измеренийПринцип действия газоанализаторов - флуоресцентный. Метод основан на принципе измерения интенсивности флуоресценции молекул SO2, вызванной поглощением энергии в ультрафиолетовой области спектра. Полоса поглощения SO2 лежит в пределах 190-230 нм, в диапазоне, относительно свободном от влияния мешающих компонентов.
Газоанализаторы представляют собой одноблочные стационарные многоканальные приборы непрерывного действия. Модификация AF22e/CTRS состоит из двух соединенных между собой блоков.
Конструктивно газоанализаторы выполнены в металлическом корпусе для установки на стол или в стойку.
Ультрафиолетовое излучение от источника возбуждает молекулы SO2, вызывая их свечение (флуоресценцию), интенсивность которого измеряется фотоумножителем. Интенсивность флуоресценции, воздействующее на фотоумножитель, прямо пропорционально содержанию SO2 в анализируемой газовой пробе, отбор которой проводится при помощи встроенного побудителя расхода. На входе газовой пробы в газоанализатор расположены фильтры для очистки от пыли, оксида азота, ароматических углеводородов и влаги.
При контроле сероводорода анализируемая проба газа попадает в блок конвертера, встроенный в газоанализатор, где на специальном фильтре проходит очистку от SO2, а затем при температуре 340 0С происходит реакция окисления сероводорода до диоксида серы. При этом газоанализатор переводится из режима измерения SO2 в режимы измерения H2S или SO2 и H2S.
При определении суммарного содержания соединений восстановленной серы (TRS) анализируемая проба газа попадает в блок конвертера, где на специальном фильтре проходит очистку от SO2, а затем при температуре 870 0С происходит реакция окисления соединений восстановленной серы (TRS) до диоксида серы. При этом газоанализатор переводится из режима измерения SO2 в режимы измерения TRS или SO2 и TRS.
Результаты измерений выводятся:
-
- на жидкокристаллический дисплей, расположенный на передней панели;
-
- на мониторе ПК, подключенного через цифровой выходной интерфейс Ethernet;
-
- на электронных устройствах, имеющих возможность поддерживать протокол Wi-Fi и имеющих веб-браузер, подключенных к газоанализатору по беспроводному протоколу обмена данными Wi-Fi.
На передней панели прибора расположены:
-
- дисплей, который обеспечивает вывод режима работы, результатов измерений в выбранных единицах измерений (ppm (ppb) или мг/м3(мкг/м3)), а также вывод информации, необходимой для программирования и для тестирования прибора;
Способ отбора пробы - принудительный, за счет встроенного побудителя расхода.
Газоанализаторы выпускаются в трех модификациях:
-
- AF22е - для измерения объемной доли или массовой концентрации диоксида серы (SO2);
-
- AF22е/СH2S - для измерения объемной доли или массовой концентрации диоксида серы (SO2) и сероводорода (H2S);
-
- AF22е/СTRS - для измерения объемной доли или массовой концентрации диоксида серы (SO2) и суммарного содержания соединений восстановленной серы (TRS) в пересчете на H2S;
Газоанализаторы модификаций AF22е и AF22е/СH2S могут быть с диапазоном измерений до 1 млн-1 или до 10 млн-1.
Газоанализаторы могут выпускаться без дисплея, только с цифровым выходным интерфейсом Ethernet и Wi-Fi.
Общий вид газоанализаторов, место нанесения знака поверки и место пломбирования представлены на рисунках 1 и 2.
Место нанесения знака поверки
Место пломбирования

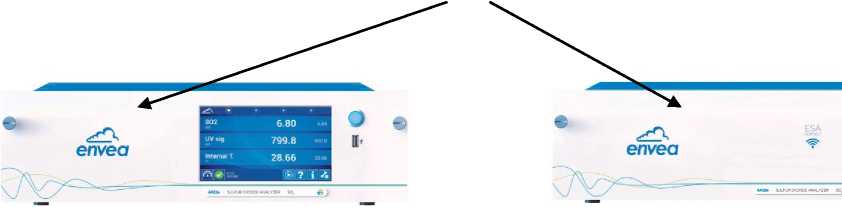

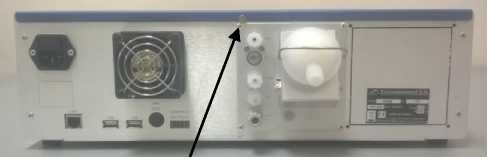

Рисунок 1 - Общий вид газоанализаторов AF22е модификаций AF22е, AF22е/СH2S
Место нанесения знака поверки
Место пломбирования

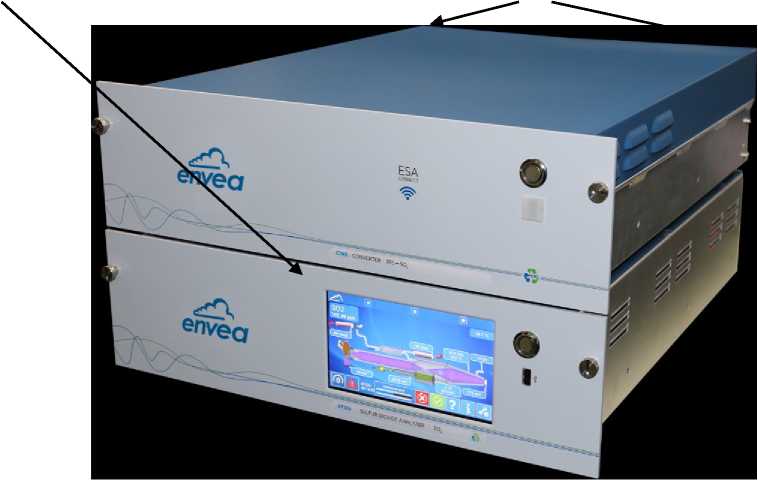

Рисунок 2 - Общий вид газоанализаторов AF22e модификации AF22e/CTRS
Программное обеспечениеГазоанализаторы имеют встроенное программное обеспечение (ПО).
ПО осуществляет функции:
-
- расчет содержания определяемого компонента;
-
- отображение результатов измерений на ЖКИ дисплее газоанализатора;
-
- передачу результатов измерений по интерфейсу связи с компьютером;
-
- контроль целостности программных кодов ПО, настроечных и калибровочных констант;
-
- контроль общих неисправностей (связь, конфигурация);
-
- контроль архивации измерений;
-
- отображения результатов измерения и управления по цифровому интерфейсу Ethernet или Wi-Fi на ПК или электронных устройствах;
-
- контроль внешней связи Ethernet, USB, Wi-Fi.
Газоанализаторы AF22e модификаций AF22e и AF22e/CH2S могут иметь две различные версии встроенного ПО в зависимости от диапазона измерения - до 1 млн-1 или до 10 млн-1.
Влияние встроенного ПО учтено при нормировании метрологических характеристик газоанализаторов.
Газоанализаторы имеют защиту встроенного программного обеспечения от преднамеренных или непреднамеренных изменений. Уровень защиты - «средний» по Р 50.2.077-2014.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение | |||
|
для измере |
диапазона ний до 1 млн-1 |
для измере |
диапазона ний до 10 млн-1. | |
|
Идентификационное наименование ПО |
AF22е |
AF22е | ||
|
Номер версии (идентификационный номер) 1) ПО |
v 1.0.m |
v 1.0.р | ||
|
Цифровой идентификатор ПО |
- |
- | ||
|
Идентификационные данные (признаки) |
Значение | ||
|
для диапазона измерений до 1 млн-1 |
для измерени |
диапазона й до 10 млн-1. | |
|
1) Номер версии ПО должен быть не ниже указанного в таблице. | |||
Метрологические и технические характеристики
Таблица 2 - Основные метрологические характеристики
|
Определяемый компонент, модификация |
Диапазоны показаний, млн-1 (РРт) |
Диапазоны измерений |
Пределы допускаемой основной погрешности 2) |
Область применения | ||
|
объемной доли, млн-1 (ppm) |
массовой концентрации1), мг/м3 |
приведенной, (Y), % |
относительной (6), % | |||
|
Диоксид серы (SO2), AF22c, AF22е/СH2S, AF22е/СTRS |
от 0 до 1,0 |
от 0 до 0,02 включ. св. 0,02 до 1,0 |
от 0 до 0,06 включ. св.0,06 до 3,0 |
±15 |
±15 |
Контроль ПДК атмосферного воздуха |
|
от 0 до 10 |
от 0 до 0,02 включ. св. 0,02 до 10 |
от 0 до 0,06 включ. св.0,06 до 30 |
±15 |
±15 |
Контроль ПДК атмосферного воздуха и воздуха рабочей зоны, технологические газовые смеси | |
|
Сероводород (H2S), AF22е/СH2S |
от 0 до 1 3) |
от 0 до 0,005 включ. св. 0,005 до 1 |
от 0 до 0,008 включ. св. 0,008 до 1,5 |
±20 |
±20 |
Контроль ПДК атмосферного воздуха |
|
от 0 до 10 4) |
от 0 до 0,005 включ. св. 0,005 до 10 |
от 0 до 0,008 включ. св. 0,008 до 15 |
±20 |
±20 |
Контроль ПДК атмосферного воздуха и воздуха рабочей зоны, технологические газовые смеси | |
|
TRS в пересчете на H2S, AF22е/СTRS |
от 0 до 1 |
от 0 до 0,02 включ. св. 0,02 до 1 |
от 0 до 0,03 включ. св. 0,03 до 1,5 |
±15 |
±15 |
Технологические газовые смеси |
-
1) Пересчет объемной доли (млн-1) в массовую концентрацию компонента (мг/м3) для атмосферного воздуха проводится с использованием коэффициентов, равных для SO2 - 2,86; H2S - 1,52; TRS 9 по сероводороду) - 1,52 (при 0 оС и 760 мм рт. ст. в соответствии с требованиями РД 52.04.186-89;
-
2) Пересчет объемной доли (млн-1) в массовую концентрацию компонента (мг/м3) для воздуха рабочей зоны проводится с использованием коэффициента, равного для SO2 - 2,66; H2S - 1,41 (при +20 оС и 760 мм рт. ст.) в соответствии с требованиями ГОСТ 12.1.005-88.
-
3) Приведенная к верхнему пределу измерений (ВПИ).
-
4) Пределы допускаемой основной погрешности нормированы при условии использования для градуировки и поверки газоанализаторов поверочного нулевого газа с объемной долей SO2 не бо-
|
Определяемый компонент, модификация |
Диапазоны показаний, млн-1 (РРт) |
Диапазоны измерений |
Пределы допускаемой основной погрешности 2) |
Область применения | ||
|
объемной доли, млн-1 (ppm) |
массовой концентрации1), мг/м3 |
приведенной, (y), % |
относительной (6), % | |||
|
лее 0,002 млн-1 (генератор нулевого воздуха ZAG - рабочий эталон 1-го разряда, регистрационный номер 61769-15; генераторы нулевого воздуха моделей 701, 701Н, Т701, Т701Н, 751, 751Н - рабочие эталоны 1-го разряда, регистрационный номер 57258-14), H2S не более 0,0005 млн-1 (генератор нулевого воздуха ZAG 7001 - рабочий эталон 1-го разряда) | ||||||
Таблица 3 - Метрологические и основные технические характеристики
|
Параметр |
Значение |
|
Предел допускаемой вариации показаний газоанализатора, в долях от предела допускаемой основной погрешности |
0,5 |
|
Пределы допускаемой дополнительной погрешности от изменения температуры окружающей среды от 20 °С в пределах рабочих условий эксплуатации на каждые 10°С, в долях от предела допускаемой основной погрешности |
±0,4 |
|
Предел допускаемого изменения выходного сигнала за 24 ч непрерывной работы, в долях от предела допускаемой основной погрешности |
0,3 |
|
Пределы допускаемой суммарной дополнительной погрешности от влияния содержания неизмеряемых компонентов, указанных в таблице 5, и от взаимного влияния друг на друга определяемых компонентов в анализируемой газовой смеси, в долях от предела допускаемой основной погрешности |
±0,4 |
|
Нормальные условия эксплуатации:
|
от +15 до +25 80 от 98 до 104,6 |
|
Время установления показаний (время усреднения) Т0,9, с, не более
|
от 20 до 120 405 450 |
|
Время прогрева газоанализатора, мин, не более |
60 |
|
Напряжение питания переменным током частотой (50±1) Гц, В |
230±23 |
|
Потребляемая электрическая мощность, не более, В •А |
280 |
|
Средняя наработка на отказ (при доверительной вероятности Р=0,95), ч |
24000 |
|
Средний срок службы, лет |
10 |
|
Номинальная цена единицы наименьшего разряда индикатора (для объемной доли) от 0,0 до 999,9 млрд-1 (ppb) от 1000 до 9999) млрд-1 (ppb) от 0,000 до 9,999 млн-1 (ppm) |
0,1 млрд-1 (ppb) 1 млрд-1 (ppb) 0,001 млн-1 (ppm) |
Пределы допускаемой суммарной относительной (приведенной) погрешности газоанализаторов при контроле ПДКврз вредных веществ в атмосферном воздухе и воздухе рабочей зоны в условиях эксплуатации (в соответствии с Приказом Минприроды России от № 425 от 07.12.2012 г. и Приказом Минздравсоц развития Российской Федерации от 09.09.11. № 1034н ред. от 29.08.2014 г.) приведены в таблице 4.
Таблица 4 - Пределы допускаемой суммарной относительной (приведенной)
погрешности газоанализаторов в условиях эксплуатации
|
Определяемый компонент |
Диапазоны измерений объемной доли, млн 1 |
Пределы допускаемой основной погрешности, % (при нормальных условиях) |
Пределы допускаемой суммарной погрешности в условиях эксплуатации, % | ||
|
приведенной |
относительной |
приведенной |
относительной | ||
|
Диоксид серы (SO2) |
от 0 до 0,02 включ. |
±15 |
- |
±25 |
- |
|
св. 0,02 до 1,0 |
- |
±15 |
- |
±25 | |
|
от 0 до 0,02 включ. |
±15 |
- |
±25 |
- | |
|
св. 0,02 до 10 |
- |
±15 |
- |
±25 | |
|
Сероводород (H2S) |
от 0 до 0,005 включ. |
±20 |
- |
±25 |
- |
|
св. 0,005 до 1 |
- |
±20 |
- |
±25 | |
|
от 0 до 0,005 включ. |
±20 |
- |
±25 |
- | |
|
св. 0,005 до 10 |
- |
±20 |
- |
±25 | |
Таблица 5 - Условия эксплуатации
|
Наименование |
Диапазон температуры окружающей среды, оС |
Диапазон относительной влажности окружающей среды при температуре 25 oC, % |
Диапазон атмосферного давления, кПа |
|
AF22е модификаций AF22е, AF22е/СH2S, AF22е/CTRS |
от 15 до 25 |
от 20 до 95 |
от 84 до 106,7 |
|
Содержание неизмеряемых компонентов, не более: | |||
|
оксид азота для канала измерений H2S для остальных каналов |
0,05 млн-1 0,5 млн-1 | ||
|
метан |
100 млн-1 | ||
|
озон |
0,5 млн-1 | ||
|
оксид углерода |
200 млн-1 | ||
|
диоксид углерода |
0,03 % (об) | ||
|
диоксид азота |
1 млн-1 | ||
|
кислород |
от 10 до 21 % (об.), остальное азот | ||
|
ароматические углеводороды |
0,1 млн-1 | ||
|
меркаптаны |
0,1 млн-1 | ||
Таблица 6 - Габаритные размеры и масса
|
Наименование |
Габаритные размеры, мм, не более |
Масса, кг, не более | ||
|
длина |
ширина |
высота | ||
|
AF22е, AF22е/CTRS |
606 |
483 |
133 |
7,1 |
|
AF22е/СH2S |
606 |
483 |
133 |
8,1 |
|
блок конвертера |
606 |
483 |
133 |
9,1 |
наносится на табличку, расположенную на задней панели газоанализатора, и способом компьютерной графики на титульный лист руководства по эксплуатации.
Комплектность средства измеренийТаблица 7 - Комплектность газоанализаторов
|
Наименование |
Обозначение |
Количество |
Примечание |
|
Газоанализатор
или
или
|
AF22е AF22е /CH2S AF22е/CTRS CTRS |
1 шт. |
исполнение по заказу |
|
Комплект запасных частей |
- |
1 комплект | |
|
Руководство по эксплуатации |
РЭ |
1 экз. | |
|
Методика поверки |
МП-242-2173-2018 |
1 экз. |
приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к газоанализаторам AF22e модификаций AF22e, AF22e/CH2S, AF22e/CTRS
Приказ Минприроды России от № 425 от 07.12.2012 г. Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений и выполняемых при осуществлении деятельности в области охраны окружающей среды, и обязательных метрологических требований к ним, в том числе показателей точности измерений
Приказ Министерства здравоохранения и социального развития Российской Федерации от 09.09.11. № 1034н ред. от 29.08.2014 г. Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений и производимых при выполнении работ по обеспечению безопасных условий и охраны труда, в том числе на опасных производственных объектах, и обязательных метрологических требований к ним, в том числе показателей точности
ГОСТ 8.578-2014 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений содержания компонентов в газовых средах
ГОСТ Р 50760-95 Анализаторы газов и аэрозолей для контроля атмосферного воздуха. Общие технические условия
РД 52.04.186-89 Руководство по контролю загрязнения атмосферы.
ГОСТ 12.1.005-88 Система стандартов безопасности труда. Общие санитарногигиенические требования к воздуху рабочей зоны
ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия
ПРИЛОЖЕНИЕ к приказу Федерального агентства по техническому регулированию и метрологии от «04» августа 2021 г. № 1612
Сведения
об утвержденном типе средств измерений, подлежащие изменению в части сведений об изготовителе (правообладателе)
|
№ п/п |
Наименование типа |
Обозначение типа |
Регистрационный номер в ФИФ |
Изготовитель |
Правообладатель |
Заявитель | ||
|
Отменяемые сведения |
Устанавливаемые сведения |
Отменяемые сведения |
Устанавливаемые сведения | |||||
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
|
1. |
Газоанализаторы |
AF22е мод. AF22е, AF22е/СH2S, AF22е/СTRS |
72008-18 |
Фирма "Environnement S.A.", Франция |
Фирма «ENVEA», Франция |
АО «НеваЛаб», г. Санкт-Петербург | ||
