МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

ПРИКАЗ

____14 декабря 2020 г.

Москва

О внесении изменений в описание типа на комплексы измерительные программно-технические «Азимут ДС»

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденного приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346, и в связи с обращением ООО «ТБДД» от 17 августа 2020 г. № 217-11 приказываю:

• 1.  Утвердить новую редакцию описания типа на комплексы измерительные программно-технические «Азимут ДС», зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений под номером 67674-17, изложив его в новой редакции согласно приложению к настоящему приказу.

• 2. ФГУП «ВНИИМС» (А.Ю.Кузину) обеспечить внесение сведений в Федеральный информационный фонд по обеспечению единства измерений.

• 3. Контроль за исполнением настоящего приказа оставляю за собой.

  С.С.Голубев

Заместитель Руководителя

f                   "

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии

' ЕЕДЕНИЯ С; СЕЕПЕЕИКЛ I г ЯП

Сертификат: 01С95С9А007САСВ9В24В5327С21В84СЕ93

Кому выдан: Голубев Сергей Сергеевич

Действителен: с 23.11.2020 до 23.11.2021

I                       ^J

Приложение

к приказу Федерального агентства по техническому регулированию и метрологии от «14» декабря 2020 г. № 2103

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Комплексы измерительные программно-технические «Азимут ДС»

Комплексы измерительные программно-технические «Азимут ДС» (далее - комплексы) предназначены для измерения скорости движения транспортных средств на измерительном участке.

Комплексы состоят из вычислительного модуля (далее - ВМДС) - специализированного компьютера со встроенным специализированным программным обеспечением (ВСПО), комплексов измерительных программно-технических «Азимут» (рег. № 59036-14), комплексов измерительных программно-технических «Азимут 2» (рег. № 62716-15) и могут эксплуатироваться совместно с комплексами измерительными программно-техническими «Азимут 3» (per. № 69021-17) и с комплексами измерительными программно-техническими «Азимут 4» (per. № 78866-20) в любой комбинации (далее рубежи контроля).

Комплексы устанавливаются в соответствии с требованиями руководства по эксплуатации ТБДД.466534.011РЭ.

Принцип действия комплексов основан на измерении скорости движения транспортных средств (ТС) на измерительном участке по известному расстоянию между рубежами контроля и времени прохождения измерительного участка, вычисляемого как разность моментов времени фиксации ТС полученных с рубежей контроля.

Измерение скорости осуществляется только в случае, если государственный регистрационный знак транспортного средства распознан на обоих рубежах контроля.

Комплексы выпускаются в трех вариантах исполнения ВМДС: ВМДС-01, ВМДС-02 и ВМДС-03.

Варианты исполнения комплексов отличаются друг от друга количеством подключаемых рубежей контроля.

Внешний вид ВМДС комплекса, а также схема пломбировки от несанкционированного доступа приведены на рисунках 1-2.

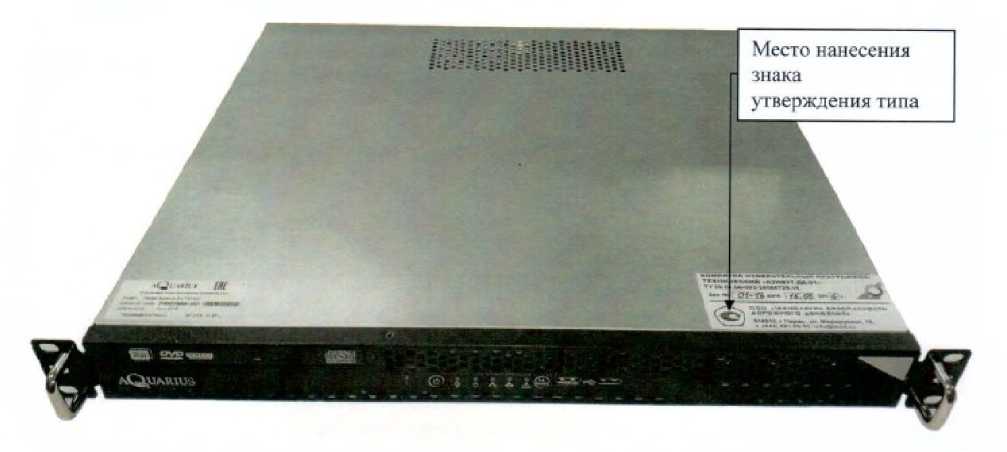

Рисунок 1 Внешний вид ВМДС

Место пломбировки от несанкционированного доступа

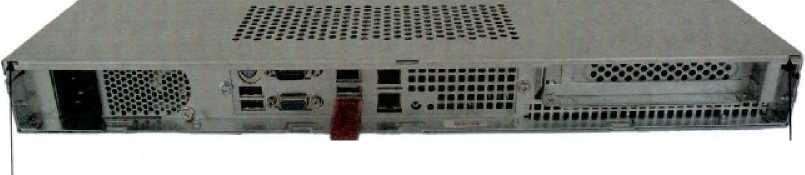

Рисунок 2 - Схема пломбировки от несанкционированного доступа

Комплекс работает под управлением специализированного программного обеспечения «Азимут ДС». Идентификационные данные (признаки) метрологически значимой части ПО указаны в таблице 1.

Таблица 1

Влияние метрологически значимой части ПО на метрологические характеристики комплекса не выходит за пределы согласованного допуска.

Метрологически значимая часть ПО комплексов и измеренные данные достаточно защищены с помощью специальных средств защиты от преднамеренных изменений.

Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «Высокий» в соответствии с Р 50.2.077-2014.

Метрологические и технические характеристики комплексов приведены в таблицах 2 и 3.

Таблица 2 - Метрологические характеристики

Таблица 3 - Технические характеристики

наносится на корпус ВМДС в виде наклейки, на титульный лист паспорта ТБДД 466534.011 ПС и руководства по эксплуатации ТБДД 466534.011 РЭ методом печати.

Комплектность комплексов приведена в таблице 4.

Таблица 4

осуществляется по документу ТБДД 466534.011 МП «Комплекс измерительный программнотехнический «Азимут ДС». Методика поверки», утвержденному ФГУП «ВНИИФТРИ» в 29.12.2016 г.

Основные средства поверки:

• - рулетка измерительная металлическая Р30Н2Г 2-го класса точности (рег. № 46391-11);

• - лазерный дальномер Leica DISTO D8 (рег. № 41142-09), пределы допускаемой погрешности измерений расстояний ± 1,0 мм;

• - курвиметр полевой КП-230С (рег. № 37342-08), пределы допускаемой абсолютной погрешности длины пути ± (0,005Ъ + 0,01) м, где L - действительное значение измеряемой величины, м.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых комплексов с требуемой точностью.

Знак поверки наносится на свидетельство о поверке в виде наклейки или оттиска поверительного клейма.

приведены в эксплуатационном документе.

ТУ 26.51.66-03-24066729-16. «Комплекс измерительный программно-технический «Азимут ДС». Технические условия.

Общество с ограниченной ответственностью «Технологии безопасности дорожного движения» (ООО «ТБДД»)

ИНН 5904286923

Адрес: 614010, г. Пермь, ул. Маршрутная, д.15

Телефон: (342) 281-14-14, Факс: (342) 281-00-33

Web-сайт: http://tbdd.ru/

E-mail: info@tbdd.ru

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт физико-технических и радиотехнических измерений» (ФГУП «ВНИИФТРИ»).

Место нахождения (юридический адрес): Российская Федерация, 141570, Московская область, Солнечногорский район, рабочий поселок Менделеево, промзона ВНИИФТРИ, корпус 11.

Почтовый адрес предприятия: Российская Федерация, 141570, Московская область, Солнечногорский район, п/о Менделеево.

Телефон: +7(495) 526-63-00, Факс: +7(495) 526-63-00

E-Mail: office@vniiftri.ru

Аттестат аккредитации ФГУП «ВНИИФТРИ» по проведению испытаний средств измерений в целях утверждения типа № 30002-13 от 07.10.2013 г.
