Номер по Госреестру СИ: 72969-18
72969-18 Анализаторы влажности кулонометрические жидкостей, перманентных и сжиженных газов
(875 KF Gas Analyzer)
Назначение средства измерений:
Анализаторы влажности кулонометрические жидкостей, перманентных и сжиженных газов 875 KF Gas Analyzer (далее - анализаторы 875 KF) предназначены для измерения содержания воды в лабораторных условиях.
Внешний вид.
Анализаторы влажности кулонометрические жидкостей, перманентных и сжиженных газов
Рисунок № 1
Общие сведения
Дата публикации -
Срок свидетельства - 30.10.2029
Номер записи -
ID в реестре СИ - 492352
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Анализатор влажности кулонометрический жидкостей, перманентных и сжиженных газов 875 KF Gas Analyzer, 875 KF Gas Analyzer, -,
Производитель
Изготовитель - Фирма "Metrohm AG"
Страна - ШВЕЙЦАРИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет "V_22. Поверка по организации в динамике по годам" полезен для оценки объёмов количества поверок, проводимых аккредитованной организацией. Отчет строится в динамике по годам и представлен тремя графиками. Графики являются интерактивными с возможностью масштабирования и экспорта в сторонние программы. В зависимости от выбранного графика приводятся объёмы поверок (все поверки, периодические поверки, извещения о непригодности) по годам, конкретной организации или группы организаций.
Для справки в шапке отчета приводится усредненная статистика по запросу:
- максимальное количество поверок за день
- среднее количество поверок в месяц и год
- количество месяцев (в выбранном временном интервале)
- количество годов (в выбранном временном интервале)
- общее количество поверок за выбранный период
Для построения отчета необходимо предварительно сконфигурировать два параметра его отображения:
1- Выбрать интересующим временной интервал (в БД имеются данные начиная с 2010 г.)
2- Выбрать аккредитованную на поверку организацию (несколько организаций) из списка СИ (выпадающий список позволяет делать множественный выбор). Существование дубликатов организаций вызвано разницей в написании наименований и преобразовании форм собственности организаций за все время ведения федерального фонда. Для удобства выбора в скобках указано общее кол-во поверок в системе, приходящееся на конкретного поверителя.
Статистика
Кол-во поверок - 10
Выдано извещений - 0
Кол-во периодических поверок - 7
Кол-во средств измерений - 3
Кол-во владельцев - 4
Усредненный год выпуска СИ - 0
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№2071 от 2024.09.02 ПРИКАЗ_О внесении изменений в сведения об утвержденных типах средств измерений в части продления срока действия СИ (3)
№2271 от 2018.10.30 Об утверждении типов средств измерений
Наличие аналогов СИ: Анализаторы влажности кулонометрические жидкостей, перманентных и сжиженных газов (875 KF Gas Analyzer)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "Metrohm AG"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
15494-07 01.06.2012 |
Титраторы потенциометрические, 700 Titrino и 800 Titrando Фирма "Metrohm AG" (ШВЕЙЦАРИЯ ) |
1 год | |
|
15496-02 01.07.2007 |
Анализаторы влажности кулонометрические, 684 KF/ 737 KF/ 756 KF Фирма "Metrohm AG" (ШВЕЙЦАРИЯ ) |
1 год | |
|
22232-08 27.12.2029 |
Устройства дозирующие, Dosimat мод. Dosimat 685, Dosimat 765, Dosimat 775, Dosimat 776, DOSINO 700, DOSINO 800, Dosimat plus 865, Dosimat plus 876 Фирма "Metrohm AG" (ШВЕЙЦАРИЯ ) |
ОТ |
1 год |
|
25075-08 12.10.2029 |
Титраторы, Titrino (мод. 794, 798, 799), Titrando (мод. 808, 809, 857, 888, 890), Titrino plus (мод. 848, 877) Фирма "Metrohm AG" (ШВЕЙЦАРИЯ ) |
ОТ |
1 год |
|
25083-08 08.02.2029 |
pH-метры, 780, 781 pH/Ion, 867 pH Module Фирма "Metrohm AG" (ШВЕЙЦАРИЯ ) |
ОТ МП |
1 год |
|
25879-08 08.02.2024 |
Анализаторы влажности кулонометрические, 831, 756 Фирма "Metrohm AG" (ШВЕЙЦАРИЯ ) |
ОТ |
1 год |
|
37481-08 01.06.2024 |
Титраторы автоматические, 870 Titrino plus Фирма "Metrohm AG" (ШВЕЙЦАРИЯ ) |
ОТ |
1 год |
|
41210-09 01.09.2014 |
Хроматографы ионные, 850 Professional IC, 881 Compact IC pro, 882 Compact IC plus Фирма "Metrohm AG" (ШВЕЙЦАРИЯ ) |
ОТ |
1 год |
|
45690-10 30.07.2030 |
Кондуктометры, 856 Conductivity Module Фирма "Metrohm AG" (ШВЕЙЦАРИЯ ) |
ОТ МП |
1 год |
|
58751-14 16.09.2029 |
Хроматографы ионные, Metrohm мод. 883 Basic IC plus, 930 Compact IC Flex, 940 Professional IC Vario Фирма "Metrohm AG" (ШВЕЙЦАРИЯ ) |
ОТ МП |
1 год |
|
62114-15 30.10.2030 |
Анализаторы жидкости, Metrohm модели 912, 913, 914 Фирма "Metrohm AG" (ШВЕЙЦАРИЯ ) |
ОТ МП |
1 год |
|
65245-16 16.09.2021 |
Титраторы, 917 Coulometer и 851 Titrando Фирма "Metrohm AG" (ШВЕЙЦАРИЯ ) |
ОТ МП |
1 год |
|
70684-18 28.03.2028 |
Хроматографы ионные, Eco IC Фирма "Metrohm AG" (ШВЕЙЦАРИЯ ) |
ОТ МП |
1 год |
|
71326-18 01.06.2024 |
Спектрометры комбинационного рассеяния, MIRA Фирма "Metrohm AG" (ШВЕЙЦАРИЯ ) |
ОТ МП |
1 год |
|
71327-18 01.06.2024 |
Спектрофотометры, DS и XDS Фирма "Metrohm AG" (ШВЕЙЦАРИЯ ) |
ОТ МП |
1 год |
|
72969-18 30.10.2029 |
Анализаторы влажности кулонометрические жидкостей, перманентных и сжиженных газов, 875 KF Gas Analyzer Фирма "Metrohm AG" (ШВЕЙЦАРИЯ ) |
ОТ МП |
1 год |
|
74830-19 23.04.2029 |
Титраторы автоматические, OMNIS Фирма "Metrohm AG" (ШВЕЙЦАРИЯ ) |
ОТ МП |
1 год |
|
78867-20 03.08.2030 |
Титраторы, Metrohm Eco Titrator Фирма "Metrohm AG" (ШВЕЙЦАРИЯ ) |
ОТ МП |
1 год |
|
79171-20 11.09.2030 |
Устройства дозирующие, Eco Dosimat Фирма "Metrohm AG" (ШВЕЙЦАРИЯ ) |
ОТ МП |
1 год |
|
86090-22 08.07.2027 |
Титраторы, Metrohm Eco Фирма "Metrohm AG" (ШВЕЙЦАРИЯ ) |
ОТ МП |
1 год |
Очень удобный отчет для отслеживания динамики утверждения приказов Росстандартом. В основу отчёта положена система из двух графиков (столбчатых диаграмм) распределения приказов по дням. По оси абсцисс «Ox» - дата, по оси ординат «Oy» - количество приказов в штуках. Первый график используется для задания масштабируемого участка, а второй для воспроизведения выбранного участка диаграммы в увеличенном масштабе. В завершении отчета приводится сводная таблица с данными для возможности самостоятельной обработки информации. Таблица обладает функциями поиска и сортировки по любой из колонок.
Бесплатный
Кто поверяет Анализаторы влажности кулонометрические жидкостей, перманентных и сжиженных газов (875 KF Gas Analyzer)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| АО "НИЦПВ" (RA.RU.311409) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| УРАЛЬСКИЙ НИИ МЕТРОЛОГИИ (RA.RU.311473) | РСТ | 5 | 0 | 4 | 0 | 4 | 0 | 4 | ||
| ФБУ "ТУЛЬСКИЙ ЦСМ" (RA.RU.311348) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФГУП "УНИИМ" (RA.RU.311285) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ТУЛЬСКИЙ ЦСМ" (RA.RU.311462) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 |
Стоимость поверки Анализаторы влажности кулонометрические жидкостей, перманентных и сжиженных газов (875 KF Gas Analyzer)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Анализаторы 875 KF оснащены специально разработанным программным обеспечением, которое применяется для управления, сбора данных, а также для полной автоматизации всех стадий анализа. Программное обеспечение предустановлено на встроенный в систему промышленный ПК.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» по Р 50.2.077-2014.
Влияние ПО на метрологические характеристики анализаторов учтено при нормировании их характеристик.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные |
Значение |
|
Идентификационное наименование ПО |
tiamoTM |
|
Номер версии ПО |
не ниже версии 2.0 |
|
Цифровой идентификатор ПО |
- |
Знак утверждения типа
Знак утверждения типананосится на титульный лист Руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к анализаторам влажности кулонометрическим жидкостей, перманентных и сжиженных газов 875 KF Gas Analyzer
Техническая документация изготовителя «Metrohm AG», Швейцария
Поверка
ПоверкаОсуществляется по документу МП 50-241-2018 «ГСИ. Анализаторы влажности
кулонометрические жидкостей, перманентных и сжиженных газов 875 KF Gas Analyzer. Методика поверки», утвержденному ФГУП «УНИИМ» 19 июля 2018 г.
Основные средства поверки:
- стандартные образцы состава искусственной газовой смеси на основе инертных и постоянных газов (ИП-М-2) ГСО 10532-2014 с относительной погрешностью аттестованного значения в диапазоне св.0,0001 до 0,001 % не превышающей ±8 % и в диапазоне св. 0,001 до 0,05 % не превышающей 5 %;
-
- стандартный образец массовой доли воды (ВОЖСО2 УНИИМ) ГСО 10797-2016 с диапазоном аттестованных значений массовой доли воды от 0,05 до 0,50 % и с относительной погрешностью аттестованного значения СО ±3 %;
-
- стандартный образец массовой доли воды (ВОЖ СО3 УНИИМ) ГСО 10798-2016 с диапазоном аттестованных значений св. 0,5 до 5,0 % и с относительной погрешностью аттестованного значения СО ±1,5 %;
-
- рабочий эталон единицы массы 1-го разряда в диапазоне значений от 0,01 до 220 г по ГОСТ 8.021-2015.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемого СИ с требуемой точностью.
Знак поверки в виде наклейки наносится на переднюю панель анализаторов в соответствии с рисунком 1.
Изготовитель
Фирма «Metrohm AG», Швейцария
Адрес: CH-9101 Herisau, Switzerland
Телефон: +41-71-353-85-85, факс: +41-71-353-89-01
Web-сайт: http://www.metrohm.com
Заявитель
Акционерное общество «АВРОРА» (АО «АВРОРА»)
ИНН 7726033270
Адрес: 141069, Московская обл., г. Королев, мкр-н Первомайский, ул. Советская, д. 2, стр. 1, пом. 79
Телефон: +7 (495) 258-83-05, факс: +7 (495) 258-788-09-82
E-mail: test@avrora-lab. com
Web-сайт: http: // www.avrora-lab.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Уральский научноисследовательский институт метрологии»
Адрес: 620000, г. Екатеринбург, ул. Красноармейская, д. 4
Телефон: +7 (343) 350-26-18, факс: +7 (343) 350-20-39
E-mail: uniim@uniim.ru
Принцип действия анализаторов 875 KF основан на реакции воды, находящейся в анализируемой пробе, с йодом и двуокисью серы в присутствии основания и спирта по методу Карла Фишера. В ходе реакции йод электрически генерируется в анодном растворе с помощью генерирующего электрода. По мере вступления воды в химическую реакцию в растворе появляется избыток йода, который определяется двойным платиновым электродом.
Измерения содержания воды в жидких веществах и материалах осуществляется вводом пробы непосредственно в измерительную ячейку.
Измерения содержания воды в газообразных пробах осуществляется с помощью газопроводной системы, находящейся на передней панели анализатора. Образец вводится через клапан в систему. Количество образца измеряется контроллером, который регистрирует объем газа, протекающего внутрь, и регулирует объемный расход. Остатки образца и вода, которые могут присутствовать в тракте системы, автоматически удаляются током сухого азота. При определении содержания воды в сжиженных газах образцы сначала испаряются в контролируемых условиях, а затем передаются для подачи в систему определения содержания воды.
Анализаторы 875 KF состоят из встроенного микропроцессорного управляющего блока, магнитной мешалки, измерительной ячейки, встроенного промышленного ПК, регулятора расхода, термостатируемого канала, разъемов для подачи образца и промывки тракта потоком сухого азота. Измерительная ячейка содержит электроды: индикаторный и генерирующий, на котором происходит образование свободного йода.
Анализаторы 875 KF поставляются предварительно сконфигурированными и могут включать дополнительные устройства для автоматической замены реагентов в измерительной ячейке, а также комплектом для автоматической промывки растворителем.
Анализаторы 875 KF управляется с помощью встроенного промышленного ПК с предустановленным программным обеспечением (ПО) tiamoTM и подключенным к нему монитором, а также интерфейсами управления (клавиатура, мышь).
Общий вид анализаторов 875 KF представлен на рисунке 1.
Пломбирование анализаторов 875 KF не предусмотрено.
- 'Ч
Место нанесения знака поверки

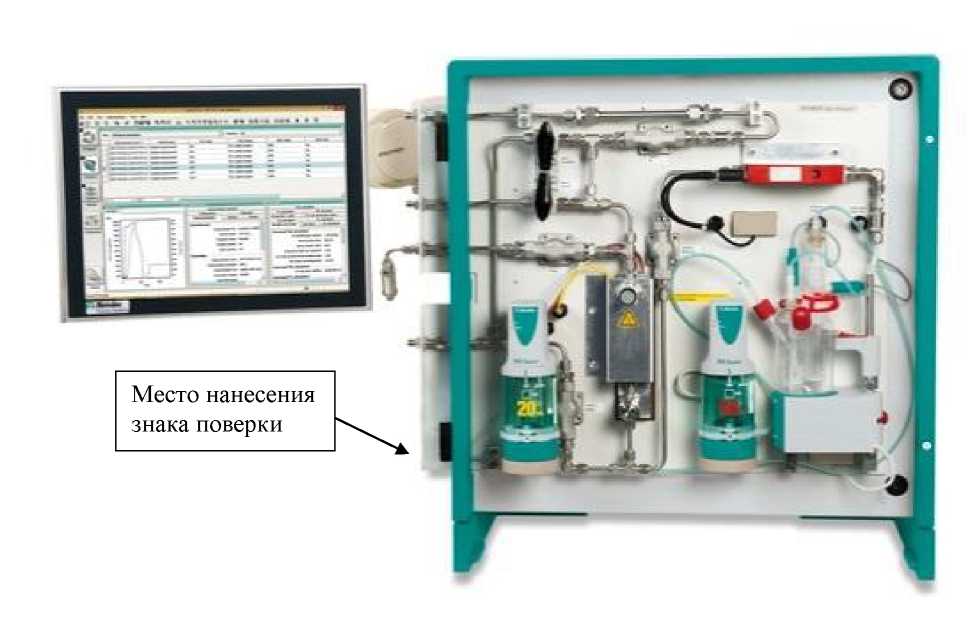

Рисунок 1 - Общий вид анализаторов влажности кулонометрических жидкостей, перманентных и сжиженных газов 875 KF Gas Analyzer
Таблица 2- Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон показаний массы оттитрованной воды, мкг |
от 10 до 2000000 |
|
Диапазон измерений объемной доли воды, % |
от 0,0001 до 0,02 |
|
Диапазон измерений массовой доли воды, % |
от 0,01 до 100 |
|
Предел допускаемого относительного среднего квадратического отклонения результатов измерений объемной доли воды, %, в диапазонах: - от 0,0001 до 0,001 % включ. |
8 |
|
- св. 0,001 до 0,02 % включ. |
4 |
Продолжение таблицы 2
|
Наименование характеристики |
Значение |
|
Предел допускаемого относительного среднего квадратического отклонения результатов измерений массовой доли воды, %, в диапазонах: - от 0,01 до 1,0 % включ. |
3 |
|
-св. 1,0 до 100,0 % включ. |
1,5 |
|
Пределы допускаемой относительной погрешности измерений объемной доли воды, %, в диапазонах: - от 0,0001 до 0,001 % включ. |
±16 |
|
-св. 0,001 до 0,02 % включ. |
±8 |
|
Пределы допускаемой относительной погрешности измерений массовой доли воды, %, в диапазонах: - от 0,01 до 1,0 % включ. |
±6 |
|
-св. 1,0 до 100,0 % включ. |
±3 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Максимальное входное давление, кПа |
4000 |
|
Габаритные размеры, мм, не более: | |
|
- высота |
600 |
|
- ширина |
670 |
|
- длина |
470 |
|
Масса, кг, не более |
56 |
|
Параметры электропитания: | |
|
- напряжение переменного тока, В |
230±22 |
|
- частота переменного тока, Гц |
55±5 |
|
Потребляемая мощность, Вт, не более |
2200 |
|
Условия эксплуатации: | |
|
- температура окружающего воздуха, °C |
от +5 до +45 |
|
- относительная влажность воздуха, %, не более |
60 |
