Номер по Госреестру СИ: 86090-22
86090-22 Титраторы
(Metrohm Eco)
Назначение средства измерений:
Титраторы Metrohm Eco (далее - титраторы) предназначены для измерения массовой доли воды в жидких, твердых и газообразных веществах, не взаимодействующих с реактивом Фишера.

Внешний вид.
Титраторы
Рисунок № 1

Внешний вид.
Титраторы

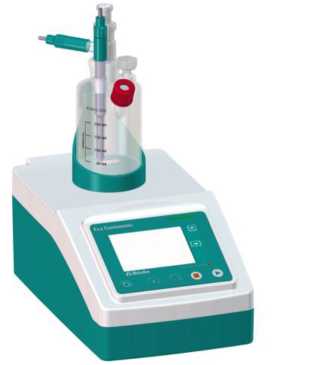

Рисунок № 2

Внешний вид.
Титраторы
Рисунок № 3
Программное обеспечение
Титраторы оснащены специально разработанным программным обеспечением (далее - ПО), которое применяется для управления титратором, обработки и архивирования измерительной информации, а также для автоматизации процесса титрования.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» по Р 50.2.077-2014. Влияние ПО на метрологические характеристики титраторов учтено при нормировании их характеристик.
Таблица 1 - Идентификационные данные ПО
Идентификационные данные |
Значение |
Идентификационное наименование ПО |
Eco Titrator |
Номер версии ПО |
не ниже 5710270000 |
Цифровой идентификатор ПО |
- |
Знак утверждения типа
Знак утверждения типананосится на титульный лист Руководства по эксплуатации 8.1027.80001EN / 30.06.2020 типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в разделе 7 Руководства по эксплуатации.
При использовании в сфере государственного регулирования обеспечения единства измерений титраторы применяются в соответствии с аттестованными методиками (методами) измерений.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к титраторам Metrohm EcoПриказ Федерального агентства по техническому регулированию и метрологии № 2832 от 29 декабря 2018 г. «Об утверждении государственной поверочной схемы для средств измерений содержания воды в твердых и жидких веществах и материалах»
Приказ Федерального агентства по техническому регулированию и метрологии № 2818 от 29 декабря 2018 г. «Об утверждении Государственной поверочной схемы для средств измерений массы».
ПравообладательФирма «Metrohm AG», Швейцария
Адрес: СН-9101 Herisau, Switzerland
Изготовитель
Фирма «Metrohm AG», ШвейцарияАдрес: СН-9101 Herisau, Switzerland
Телефон: +41- 71-353-85-85, факс: +41-71-353-89-01
Web-сайт: https://www.metrohm.com^e-mail: info@metrohm.com
Испытательный центр
Уральский научно-исследовательский институт метрологии - филиал Федерального государственного унитарного предприятия «Всероссийский научно-исследовательский институт метрологии им.Д.И.Менделеева» (УНИИМ - филиал ФГУП «ВНИИМ им. Д.И.Менделеева»)Адрес: 620075, г. Екатеринбург, ул. Красноармейская, д. 4
Принцип действия титраторов основан на химической реакции воды с йодом и двуокисью серы в присутствии основания в спиртовой среде. Вода и йод реагируют друг с другом в результате ступенчатой реакции (реакция Карла Фишера) в соотношении 1:1. После завершения количественной реакции воды с реактивом Карла Фишера в растворе появляется избыток йода, который приводит к скачку потенциала на двойном платиновом электроде. В волюметрическом методе определения йодосодержащий титрант (реактив Карла Фишера для волюметрического титрования) добавляется в образец, содержащий воду до полного завершения реакции, фиксируемой двойным платиновым электродом. Масса воды определяется по объему реактива Карла Фишера, израсходованного для достижения скачка потенциала. В кулонометрическом методе йод образуется в ячейке с помощью генерирующего электрода, а общее количество воды в соответствии с законом Фарадея определяется по количеству электричества, затраченного на достижение конечной точки титрования.
Титраторы выпускаются в двух моделях: Eco KF Titrator для волюмометрического определения влаги методом Карла Фишера и Eco Coulometer для кулонометрического определения влаги методом Карла Фишера. Титраторы волюмометрические состоят из измерительного блока, объединяющего бюретку с дозатором, стенд для титрования с электродной системой и магнитной мешалкой, и блок управления. Кулонометрические титраторы состоят из измерительного блока со встроенным стендом для титрования с магнитной мешалкой, ячейки для титрования в сборе с электродной системой и блока управления. Титрование в обеих моделях осуществляется автоматически благодаря микропроцессору блока управления. В качестве электродной системы могут быть использованы двойные платиновые проволочные или кольцевые электроды. В кулонометрическом титраторе для генерации йода используются как генерирующие электроды с диафрагмой, так и без диафрагмы. Блок управления оснащен сенсорным экраном для управления работой титратора и отображения заданных параметров, текущих и конечных результатов измерения (объем титранта, оттитрованное количество воды, величина дрейфа, график кривой титрования).
Титраторы оснащены интерфейсами USB для подключения, считывателя штрих-кодов, принтера, электронных весов, запоминающих устройств и другого оборудования. Предусмотрены разъемы для подключения системы подачи растворителя и сбора слива, разъем Ethernet для подключения к локальной сети (LAN) или к физическому ПК, Remote для подключения устройств с функцией удаленного управления. Для анализа твердых нерастворимых в реактивах Фишера проб могут применяться дополнительные средства пробоподготовки, в том числе: подключаемые к титраторам или управляемые отдельно гомогенизаторы, устройства термической пробоподготовки для извлечения влаги, в том числе автоматизированные и подключаемые к титраторам. Титраторы могут быть оснащены системой ввода газообразных проб.
Маркировочная табличка с серийным номером, наименованием титратора расположена на задней панели титратора в верхнем левом углу. Серийный номер имеет цифровой формат, нанесен типографским способом. Корпус титраторов изготавливают из пластмассы, окрашиваемой в цвета, которые определяет изготовитель.
Нанесение знака поверки на титраторы не предусмотрено.
Общий вид титраторов представлен на рисунке 1.Место размещения маркировочной таблички показано на рисунке 2.

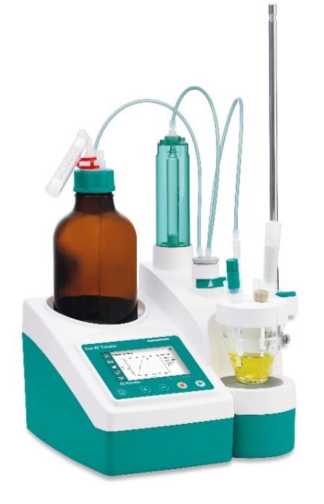

Рисунок 1 - Общий вид титраторов

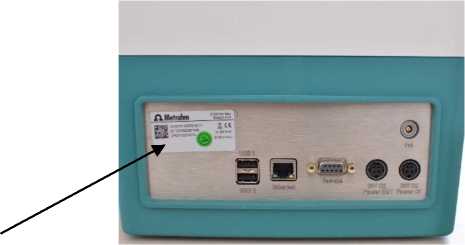

Рисунок 2 - Место размещения маркировочной таблички на задней панели титраторов Пломбирование титраторов не предусмотрено.
Таблица 2- Метрологические характеристики
Наименование характеристики |
Значение | |
Eco KF Titrator |
Eco Coulometer | |
Диапазон показаний: ЭДС электродной системы, мВ |
от 0 до 3500 |
от 0 до 2500 |
тока поляризации, мкА |
от 1 до 100 |
от 5 до 30 |
массовой доли воды, % |
от 0 до 100 |
от 0 до 100 |
Диапазон измерений массовой доли воды, % |
от 0,001 до 100 |
от 0,0001 до 100 |
Предел допускаемого относительного среднеквадратичного отклонения результатов измерений массовой доли воды, %, в поддиапазонах измерений: от 0,0001 до 0,001 включ. |
5,0 | |
св. 0,001 до 0,01 включ. |
3,0 |
3,0 |
св. 0,01 до 0,05 включ. |
2,5 |
2,5 |
св. 0,05 до 100 включ. |
1,5 |
1,5 |
Пределы допускаемой относительной погрешности результатов измерений массовой доли воды, %, в поддиапазонах измерений: от 0,001 до 0,01 включ. |
±6,0 |
±6,0 |
св. 0,01 до 0,05 включ. |
±5,0 |
±5,0 |
св. 0,05 до 100 включ. |
±3,0 |
±3,0 |
Таблица 3 - Основные технические характеристики
Наименование характеристики |
Значение | |
Eco KF Titrator |
Eco Coulometer | |
Объем бюретки, см3 |
5, 10, 20, 50 |
- |
Разрешение привода бюретки |
1/20000 |
- |
Параметры электрического питания напряжение переменного тока, В |
220±22 | |
частота переменного тока, Гц |
50/60 | |
Потребляемая мощность, Вт, не более |
20 |
40 |
Габаритные размеры титратора, мм, не более длина |
286 |
311 |
ширина |
286 |
178 |
высота |
358 |
138 |
Масса, кг, не более |
3,6 |
2,8 |
Средний срок службы, лет |
10 |
10 |
Условия эксплуатации: - температура окружающего воздуха, °C |
от +5 до +45 |
