Номер по Госреестру СИ: 70684-18
70684-18 Хроматографы ионные
(Eco IC)
Назначение средства измерений:
Хроматографы ионные Eco IC предназначены для измерений массовой концентрации катионов и анионов в питьевых, поверхностных, сточных, минеральных, технологических и других видах вод, включая воду высокой чистоты, а также растворов органических и неорганических веществ.
Внешний вид.
Хроматографы ионные

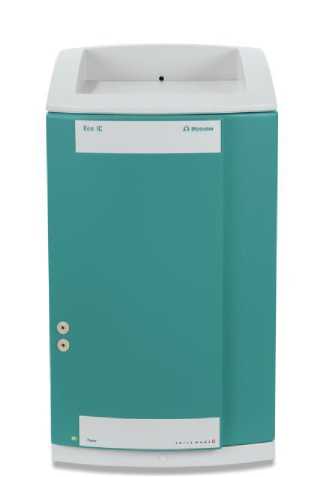

Рисунок № 1
Внешний вид.
Хроматографы ионные

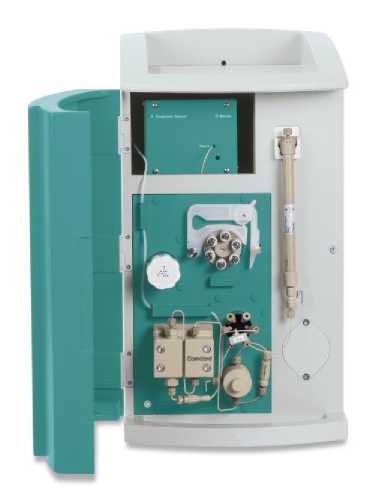

Рисунок № 2
Программное обеспечение
Управление работой хроматографов ионных Eco IC осуществляется через USB-интерфейс с помощью программного обеспечения MagIC Net, установленного на внешний ПК.
Программное обеспечение осуществляет следующие функции: управление работой хроматографа, сбор и обработку данных (включая количественный расчет и калибровку, статистическую и графическую обработку, архивирование данных, использование цифровой подписи, и другие функции.
Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014 (программное обеспечение защищено от преднамеренных изменений с помощью простых программных средств (пароли, авторизация пользователя).
Влияние программного обеспечения хроматографов учтено при нормировании метрологических характеристик.
Идентификационные данные ПО хроматографов ионных Eco IC приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
MagIC Net |
Номер версии (идентификационный номер ПО) |
не ниже 3.2 |
Цифровой идентификатор ПО |
- |
Знак утверждения типа
Знак утверждения типананосится на боковую панель корпуса хроматографа способом наклейки и титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к хроматографам ионным Eco IC
Техническая документация фирмы-изготовителя.
Поверка
Поверкаосуществляется по документу МП 205- 25 - 2017 «Хроматографы ионные ECO IC. Методика поверки», утвержденному ФГУП «ВНИИМС» 30 ноября 2017 г.
Основные средства поверки:
-
- ГСО 6687-93 состава водного раствора хлорид - ионов;
-
- ГСО 8062-94 состава водного раствора ионов натрия.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в свидетельство о поверке.
Изготовитель
Фирма «Metrohm AG», Швейцария
Адрес: Ionenstrasse, CH-9100 Herisau, Switzerland
Телефон: + 41 71 353 85 85, факс: + 41 71 353 89 01
Web-сайт: www.metrohm. com
Заявитель
Акционерное общество «АВРОРА» (АО «АВРОРА»)
ИНН 7726033270
Адрес: 119071, г. Москва, 2-й Донской пр-д, д. 10, стр. 4
Юридический адрес: 141069, Московская обл., г. Королев, микрорайон Первомайский, ул. Советская, д.2, стр.1, пом.79
Телефон: +7 (495) 258-83-05, факс: +7 (495) 958-29-40
Web-сайт: www.metrohm-russia.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д. 46
Телефон: +7 (495)437-55-77, факс: +7 (495)437-56-66
E-mail: office@vniims.ru
Web-сайт: www.vniims.ru
Принцип действия хроматографов ионных Eco IC основан на разделении анализируемой пробы в хроматографических колонках с последующим детектированием ионов с помощью кондуктометрического детектора. Принцип действия детектора основан на непрерывном измерении электропроводности элюента, которая изменяется в зависимости от концентрации ионов, выходящих после колонки.
Хроматографы ионные Eco IC выполнены в виде моноблоков. Внутри основного блока расположены насос высокого давления, встроенный фильтр, обеспечивающий механическую защиту колонки от загрязнения твердыми примесями, инжекционный клапан со сменной пробоотборной петлей, модуль химического подавления «Metrohm» (MSM), перистальтический насос для подачи образца и вспомогательных растворов, разделительная колонка (система колонок), термостатируемый кондуктометрический детектор (с выдачей сигнала в цифровом виде), блок питания, электрическая и электронная схемы. В комплект хроматографа входят аналитические колонки и предколонки (по заказу). Аналитические колонки предназначены для химического разделения ионных компонентов образца с последующим детектированием отдельных ионов. Предколонки служат для повышения времени жизни аналитической колонки за счет удерживания содержащихся в пробе и/или элюенте загрязнителей. В комплект хроматографа также могут входить дополнительно (по заказу): концентрирующие колонки, колонки для удаления матрицы образца, колонки для очистки элюента и другие. Насос высокого давления и хроматографические колонки оснащены чипами, на которых хранятся технические спецификации и индивидуальная информация по эксплуатации устройства.
Хроматограф ионный Eco IC снабжен химическим подавителем фона. Химический подавитель фона «револьверной» конструкции состоит из трех подавительных микроколонок, которые поочередно применяются для подавления электропроводности, а затем регенерируются и промываются. Переключение отдельных колонок происходит в автоматическом режиме.
Хроматографы ионные Eco IC дополнительно по заказу могут быть укомплектованы устройствами для автоматического ввода пробы (автосамплерами) дополнительными комплектами колонок, наборами для автоматической пробоподготовки.
Общий вид хроматографов ионных Eco IC представлен на рисунке 1.
Рисунок 1 - Общий вид хроматографов ионных Eco IC
Пломбирование хроматографов ионных Eco IC не предусмотрено.
Таблица 2 - Метрологические характеристики
Наименование характеристики |
Значение |
Уровень флуктуационных шумов нулевого сигнала, См/см, не более:
|
5^10-8 5^10-9 |
Наименование характеристики |
Значение |
Дрейф нулевого сигнала, См/(см^ч), не более:
|
О О |
Предел допускаемого относительного среднего квадратического отклонения выходного сигнала, %
|
0,5 2 |
Пределы допускаемого относительного изменения выходного сигнала (площади пика) за 8 часов непрерывной работы, % |
±4 |
Таблица 3 - Технические характеристики
Наименование характеристики |
Значение |
Параметры электрического питания: | |
- напряжение переменного тока, В |
220±15 |
- частота переменного тока, Гц |
50 |
Потребляемая мощность, Вт, не более |
65 |
Габаритные размеры, мм, не более: | |
- высота |
468 |
- ширина |
262 |
- длина |
362 |
Масса, кг, не более |
15 |
Условия эксплуатации: | |
- температура окружающей среды, оС |
от +5 до +45 |
- относительная влажность воздуха (без конденсации), % |
от 20 до 80 |
- атмосферное давление, кПа |
от 84 до 106,7 |
