Номер по Госреестру СИ: 72674-18
72674-18 Спектрометры рентгенофлуоресцентные волнодисперсионные
(ZSX Primus, ZSX Primus II, ZSX Primus IV)
Назначение средства измерений:
Спектрометры рентгенофлуоресцентные волнодисперсионные ZSX Primus, ZSX Primus II, ZSX Primus IV (далее - спектрометры) предназначены для измерений массовой доли элементов от бериллия до урана в различных веществах и материалах: металлах, сплавах, порошках, стружках, геологических породах, жидкостях в соответствии с методиками измерений, аттестованными или стандартизованными в установленном порядке.
Внешний вид.
Спектрометры рентгенофлуоресцентные волнодисперсионные
Рисунок № 1
Внешний вид.
Спектрометры рентгенофлуоресцентные волнодисперсионные
Рисунок № 2
Внешний вид.
Спектрометры рентгенофлуоресцентные волнодисперсионные
Рисунок № 3
Общие сведения
Дата публикации - 23.10.2018
Срок свидетельства - 27.09.2024
Номер записи - 168860
ID в реестре СИ - 490965
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
нет, модель ZSX Primus IV-S, ZXC Primus IV, ZSX Primus IV-S, ZSX Primus IV,
Производитель
Изготовитель - Фирма "Rigaku Corporation"
Страна - ЯПОНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет формирует список типов СИ, сроки действия сертификатов на которые истекает в ближайшие 2 года.
При формировании списка есть возможность применить фильтр по видам измерений или искать по всем типам Си реестра ФГИС АРШИН.
Красным цветом выделяются типы СИ по которым возможность продления уже невозможна (менее 40 дней до окончания срока).
По каждому типу СИ (если есть возможность) дополнительно из описаний типа выводятся контактные данные изготовителя, испытательного центра и заявителя испытаний.
Статистика
Кол-во поверок - 11
Выдано извещений - 0
Кол-во периодических поверок - 10
Кол-во средств измерений - 2
Кол-во владельцев - 6
Усредненный год выпуска СИ - 2019
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№392 от 2024.02.16 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (6)
№2074 от 2018.09.27 Об утверждении типов средств измерений
Наличие аналогов СИ: Спектрометры рентгенофлуоресцентные волнодисперсионные (ZSX Primus, ZSX Primus II, ZSX Primus IV)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "Rigaku Corporation"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
29341-05 01.07.2010 |
Спектрометры рентгенофлуоресцентные, ZSX Primus Фирма "Rigaku Corporation" (ЯПОНИЯ ) |
1 год | |
|
29341-07 01.04.2012 |
Спектрометры рентгенофлуоресцентные, ZSX Primus и ZSX Primus II (с 2012 г. только ZSX Primus II) Фирма "Rigaku Corporation" (ЯПОНИЯ ) |
1 год | |
|
29341-07 13.12.2017 |
Спектрометры рентгенофлуоресцентные, ZSX Primus и ZSX Primus II (с 2012 г. только ZSX Primus II) Фирма "Rigaku Corporation" (ЯПОНИЯ ) |
ОТ МП |
1 год |
|
29751-05 01.08.2010 |
Спектрометры рентгенофлуоресцентные, Simultix 12 Фирма "Rigaku Corporation" (ЯПОНИЯ ) |
1 год | |
|
38171-08 01.08.2013 |
Спектрометры рентгенофлуоресцентные, Primini Фирма "Rigaku Corporation" (ЯПОНИЯ ) |
ОТ |
1 год |
|
38813-08 01.10.2013 |
Спектрометры рентгенофлуоресцентные, Supermini Фирма "Rigaku Corporation" (ЯПОНИЯ ) |
ОТ |
1 год |
|
44964-10 01.08.2015 |
Дифрактометры рентгеновские, Ultima IV Фирма "Rigaku Corporation" (ЯПОНИЯ ) |
ОТ |
1 год |
|
44965-10 01.08.2015 |
Дифрактометры рентгеновские, MiniFlex II Фирма "Rigaku Corporation" (ЯПОНИЯ ) |
ОТ |
1 год |
|
45798-10 |
Дифрактометр рентгеновский, D/MAX-2500 Фирма "Rigaku Corporation" (ЯПОНИЯ ) |
ОТ |
1 год |
|
47624-11 06.09.2016 |
Спектрометры рентгенофлуоресцентные, SIMULTIX 14 Фирма "Rigaku Corporation" (ЯПОНИЯ ) |
ОТ |
2 года |
|
49094-12 20.02.2017 |
Анализаторы серы рентгенофлуоресцентные волнодисперсионные, Rigaku Mini-Z Фирма "Rigaku Corporation" (ЯПОНИЯ ) |
ОТ |
1 год |
|
53190-13 |
Спектрометр рентгенофлуоресцентный, Nanohunter Фирма "Rigaku Corporation" (ЯПОНИЯ ) |
ОТ |
1 год |
|
57863-14 22.07.2019 |
Анализаторы серы рентгенофлуоресцентные волнодисперсионные, Rigaku Micro-Z ULS Фирма "Rigaku Corporation" (ЯПОНИЯ ) |
ОТ |
1 год |
|
62118-15 |
Дифрактометр рентгеновский, MiniFlex 600 Фирма "Rigaku Corporation" (ЯПОНИЯ ) |
ОТ МП |
1 год |
|
63810-16 25.04.2026 |
Спектрометры рентгенофлуоресцентные волнодисперсионные, Supermini 200 Фирма "Rigaku Corporation" (ЯПОНИЯ ) |
ОТ МП |
2 года |
|
64487-16 01.07.2026 |
Дифрактометры рентгеновские настольные, MiniFlex 600 Фирма "Rigaku Corporation" (ЯПОНИЯ ) |
ОТ МП |
1 год |
|
71463-18 07.06.2024 |
Спектрометры рентгенофлуоресцентные волнодисперсионные, Simultix 14, Simultix 15 Фирма "Rigaku Corporation" (ЯПОНИЯ ) |
ОТ МП |
2 года |
|
72674-18 27.09.2024 |
Спектрометры рентгенофлуоресцентные волнодисперсионные, ZSX Primus, ZSX Primus II, ZSX Primus IV Фирма "Rigaku Corporation" (ЯПОНИЯ ) |
ОТ МП |
1 год |
|
75287-19 |
Дифрактометр рентгеновский, SmartLab Фирма "Rigaku Corporation" (ЯПОНИЯ ) |
ОТ МП |
2 года |
|
57863-14 07.06.2024 |
Анализаторы серы рентгенофлуоресцентные волнодисперсионные, Rigaku Micro-Z ULS Фирма "Rigaku Corporation" (ЯПОНИЯ ) |
ОТ МП |
1 год |
|
75549-19 17.07.2024 |
Дифрактометры рентгеновские, Ultima IV Фирма "Rigaku Corporation" (ЯПОНИЯ ) |
ОТ МП |
1 год |
|
83384-21 |
Дифрактометр рентгеновский, Ultima IV Фирма "Rigaku Corporation" (ЯПОНИЯ ) |
ОТ МП |
1 год |
В разработке
Кто поверяет Спектрометры рентгенофлуоресцентные волнодисперсионные (ZSX Primus, ZSX Primus II, ZSX Primus IV)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "ЛИПЕЦКИЙ ЦСМ" (RA.RU.311476) | РСТ | 1 | 0 | 1 | 0 | 0 | 0 | 0 | ||
| ФБУ "ЧЕЛЯБИНСКИЙ ЦСМ" (RA.RU.311503) | РСТ | 5 | 1 | 0 | 5 | 0 | 5 | 0 | 5 | |
| ПАО "НЛМК" (RA.RU.313713) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| ФБУ "РЯЗАНСКИЙ ЦСМ" (RA.RU.311387) | РСТ | 3 | 0 | 3 | 0 | 3 | 0 | 3 | ||
| УРАЛЬСКИЙ НИИ МЕТРОЛОГИИ (RA.RU.311473) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 |
Стоимость поверки Спектрометры рентгенофлуоресцентные волнодисперсионные (ZSX Primus, ZSX Primus II, ZSX Primus IV)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Липецкий ЦСМ Липецкая область |
8457 | 5666 |
|
ФБУ Челябинский ЦСМ Челябинская область |
987 | 5666 |
|
ФБУ Челябинский ЦСМ Челябинская область |
7554 | 5666 |
Программное обеспечение
Идентификационные данные программного обеспечения (ПО) спектрометров приведены в таблице 1.
Уровень защиты ПО спектрометров «высокий» в соответствии с Р 50.2.077-2014.
Влияние ПО учтено изготовителем при нормировании метрологических характеристик спектрометров. Конструкция спектрометров ZSX Primus, ZSX Primus II, ZSX Primus IV исключает возможность несанкционированного влияния на ПО средства измерения и измерительную информацию.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение для модификации спектрометра | ||
|
ZSX Primus |
ZSX Primus II |
ZSX Primus IV | |
|
Идентификационное наименование ПО |
ZSX |
ZSX Guidance | |
|
Идентификационное наименование исполняемого файла |
ZMonitor |
ZMonitor | |
|
Номер версии (идентификационный номер) ПО |
не ниже 7.71 |
не ниже 8.37 | |
|
Цифровой идентификатор ПО |
- |
- | |
Знак утверждения типа
Знак утверждения типананосится на титульный лист «Руководства по эксплуатации» в виде наклейки.
Сведения о методиках измерений
Сведения о методиках (методах) измерений ГОСТ 33850-2016 Почвы. Определение химического состава методом
рентгенофлуоресцентной спектрометрии
ГОСТ Р 55879-2013 Топливо твердое минеральное. Определение химического состава золы методом рентгенофлуоресцентной спектрометрии
ГОСТ Р 55410-2013 Огнеупоры. Химический анализ рентгенофлуоресцентным методом ГОСТ Р 55080-2012 Чугун. Метод рентгенофлуоресцентного анализа
ГОСТ ISO 20884-2012 Топлива автомобильные. Метод определения содержания серы рентгенофлуоресцентной спектрометрией с дисперсией по длине волны
ГОСТ Р ЕН ИСО 14596-2008 Нефтепродукты. Определение содержания серы методом рентгенофлуоресцентной спектрометрии с дисперсией по длине волны
ГОСТ Р 52660-2006 Топлива автомобильные. Метод определения содержания серы рентгенофлуоресцентной спектрометрией с дисперсией по длине волны
ГОСТ 30608-98 Бронзы оловянные. Метод рентгенофлуоресцентного анализа
ГОСТ 30609-98 Латуни литейные. Метод рентгенофлуоресцентного анализа ГОСТ 28817-90 Сплавы твердые спеченные. Рентгенофлуоресцентный метод определения металлов
ГОСТ 20068.4-88 Бронзы безоловянные. Метод рентгеноспектрального флуоресцентного определения алюминия
ГОСТ 25278.15-87 Сплавы и лигатуры редких металлов. Рентгенофлуоресцентный метод определения циркония, молибдена, вольфрама и тантала в сплавах на основе ниобия
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к спектрометрам рентгенофлуоресцентным волнодисперсионным ZSX Primus, ZSX Primus II, ZSX Primus IV
Техническая документация изготовителя «Rigaku Corporation», Япония
Поверка
Поверкаосуществляется по документу МП 233-223-2017 «ГСИ. Спектрометры рентгенофлуоресцентные волнодисперсионные ZSX Primus, ZSX Primus II, ZSX Primus IV. Методика поверки», утвержденному ФГУП «УНИИМ» 23 июля 2018 г.
Основные средства поверки:
-
- стандартный образец (СО) массовой доли натрия и хлора в твердой матрице (NaCl-ТМ СО УНИИМ) - ГСО 10934-2017, массовая доля натрия 39,3 %, границы относительной погрешности ±0,1 %;
-
- СО массовой доли титана в твердой основе (КО-100) - ГСО 10020-2011, массовая доля титана 1,0 %, границы относительной погрешности ±5 %;
-
- СО массовой доли свинца в твердой матрице (Pb-ТМ СО УНИИМ) - ГСО 10991-2017, массовая доля свинца 1,03 %, границы относительной погрешности ±3 %;
-
- СО массовой доли борной кислоты в твердой основе (КО-163) - ГСО 10022-2011, массовая доля борной кислоты 99,83 %, границы относительной погрешности ±0,10 %;
-
- СО состава сталей легированных - ГСО 4506-92П/4510-92П (комплект СО ЛГ32-ЛГ36), образец с индексом ЛГ 34 (рекомендуемые элементы: Si, Cu, Ni, Cr, W), абсолютная погрешность аттестованных значений массовых долей элементов от 0,004 % до 0,06 %.
Допускается применение аналогичных средств поверки, обеспечивающих определение поверяемого средства измерений с требуемой точностью.
Знак поверки наносится на свидетельство о поверке в виде клейма.
Изготовитель
«Rigaku Corporation», Япония
Адрес: 4-14-4 Sendagaya, Shibuya-ku, Tokyo 151-0051, Japan
Телефон: +81.3.3479.0618, факс: +81.3.3479.6112
Испытательный центр
Федеральное государственное унитарное предприятие «Уральский научноисследовательский институт метрологии»
Адрес: 620000, г. Екатеринбург, ул. Красноармейская, д. 4
Телефон: +7 (343) 350-26-18, факс: +7 (343) 350-20-39
Е-mail: uniim@uniim.ru
Принцип действия спектрометров основан на регистрации интенсивности вторичного рентгеновского излучения образца, возбуждаемого излучением рентгеновской трубки.
Рентгеновское излучение, испускаемое рентгеновской трубкой, возбуждает атомы элементов в образце (пробе) и вызывает рентгеновскую флуоресценцию элементов (характеристическое рентгеновское излучение), которое попадает на кристалл-анализатор (монокристалл, срезанный по определенной кристаллографической плоскости или многослойные структуры). В результате дифракции на кристалл-анализаторе характеристическое рентгеновское излучение в соответствии с уравнением Вульфа-Брегга разлагается в спектр и регистрируется системой детектирования многоканального волнодисперсионного спектрометра последовательного типа. По положению и интенсивности линий в спектре проводится определение массовой доли элементов.
Конструктивно спектрометр выполнен в виде стационарного напольного прибора, включающего следующие основные составляющие: спектрометрический блок с источником рентгеновского излучения и источником высокого напряжения (генератором); аналитическая камера с автоматическим или ручным устройством загрузки исследуемых образцов с 10-ти позиционным сменщиком кристаллов-анализаторов на легкие и тяжелые элементы; блок управления и обработки данных с системой детектирования и регистрации спектров; блок температурной стабилизации аналитической камеры; система вакуумирования. Управление процессом измерения и контроль состояния спектрометра осуществляется посредством отдельно устанавливаемого управляющего внешнего компьютера со специализированным программным обеспечением (ПО) и принтера.
В качестве источника рентгеновского излучения в спектрометре используется рентгеновская трубка с родиевым анодом с максимальной мощностью 4 кВт (опция 3 кВт) с бериллиевым окном толщиной 30 мкм. Рентгеновская флуоресценция элементов, дифрагированная кристаллами-анализаторами, двумя детекторами: проточным
пропорциональным и (или) сцинтилляционными. Выбор кристалла-анализатора зависит от измеряемых элементов от бериллия до урана (стандартно устанавливаются кристаллы - LiF200 на тяжелые элементы и Ge, PET и RX25 на легкие элементы и дополнительно, по заказу - LiF220, RX4, RX9, RX35, RX40, RX45, RX61F, RX61, RX75, RX85, LiF420).
Спектрометр оснащен вакуумной системой и дополнительно может оснащаться системой гелиевой (азотной) продувки аналитической камеры с возможностью настройки скорости потока газа. Блок температурной стабилизации аналитической камеры спектрометра поддерживает температуру 36,5 °С.
Конструкция спектрометров обеспечивает безопасные условия работы. При максимальных напряжении и токе рентгеновской трубки мощность эквивалентной дозы рассеянного рентгеновского излучения на расстоянии 10 см от внешней поверхности корпуса работающего спектрометра не превышает 1 мкЗв/ч.
Спектрометры выпускаются в трех модификациях ZSX Primus, ZSX Primus II, ZSX Primus IV, выполнены в однотипном корпусном исполнении с различными конструктивными особенностями и имеют одинаковые метрологические характеристики.
В модификации спектрометра ZSX Primus реализована классическая схема с нижним расположением волнового спектрометра, когда рентгеновская трубка, блок кристаллов-анализаторов и блок детекторов расположены под поверхностью исследуемого образца. Данная конфигурация предпочтительна для определения концентрации примесных элементов в жидкостях.
В модификациях спектрометра ZSX Primus II, ZSX Primus IV рентгеновская трубка, блок кристаллов-анализаторов и блок детекторов располагаются над поверхностью исследуемого образца, что устраняет проблему с их загрязнением материалом порошковых проб.
Общий вид спектрометров ZSX Primus, ZSX Primus II, ZSX Primus IV представлен на рисунках 1 - 3.
Пломбирование спектрометров ZSX Primus, ZSX Primus II, ZSX Primus IV не предусмотрено.
Рисунок 1 - Общий вид спектрометра ZSX Primus с управляющим компьютером
Рисунок 2 - Общий вид спектрометра ZSX Primus II с управляющим компьютером

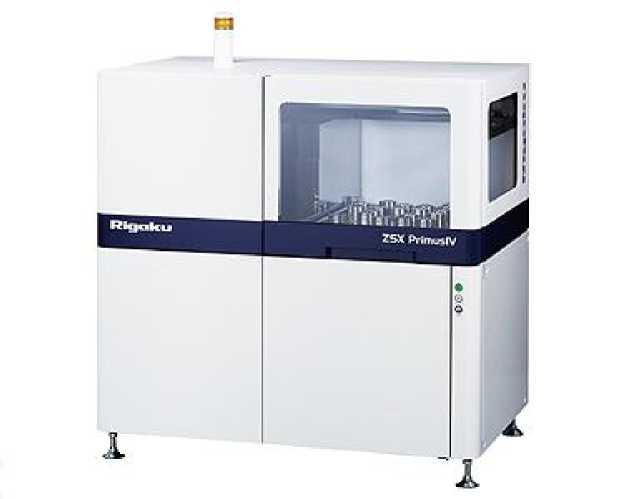

Рисунок 3 - Общий вид спектрометра ZSX Primus IV без управляющего компьютера
Таблица 4 -
|
Наименование |
Обозначение |
Количество |
|
Спектрометр рентгенофлуоресцентный волнодисперсионный 1) |
ZSX Primus/ZSX Primus II/ ZSX Primus IV |
1 шт. |
|
Руководство по эксплуатации, включающее Руководство пользователя ПО |
- |
1 шт. |
|
Методика поверки |
МП 233-223-2017 |
1 экз. |
|
1) Модификация согласно заказу | ||
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение характеристики |
|
ZSX Primus ZSX Primus II ZSX Primus IV | |
|
Диапазон определяемых элементов |
от Ве (4) до U (92) |
|
Чувствительность1-*, (имп/с)/%, не менее:
|
915 770 35 |
|
Предел допускаемого относительного СКО выходного сигнала1), %:
|
1,5 0,5 |
|
Скорость счета при измерении стандартных образцов, имп/с, не менее, для элементов и их аналитических линий:
|
11000 200000 30000 3000 39000 |
|
Контрастность (отношение скорости счета при измерении стандартного образца, содержащего указанный элемент, к скорости счета при измерении фонового образца), отн. ед., не менее, для элементов и их аналитических линий:
|
2700 70 20 |
|
1) При использовании стандартного образца стали легированной ГСО 4506-92П/ 4510-92П (индекс СО ЛГ34) и измерении скорости счета импульсов элементов в условиях: источник - рентгеновская трубка с Rh-анодом, напряжение 50 кВ, ток 60 мА; кристалл-анализаторы - LiF (200) и PET; детекторы - сцинтилляционный и проточнопропорциональный. | |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение характеристики | ||
|
ZSX Primus |
ZSX Primus II |
ZSX Primus IV | |
|
Время измерения, с |
от 10 до 1000 | ||
|
Максимальный размер пробы, мм: | |||
|
- диаметр |
51 |
52 | |
|
- высота |
30 |
30 | |
|
Масса, кг, не более |
800 | ||
|
Г абаритные размеры (Длина^ШиринахВысота), мм, не более |
880x850x1440 |
1310x885x1475 |
1310x890x1465 |
|
Параметры электрического питания: - напряжение сетевого питания, В |
200±22 (3 фазы) | ||
|
- частота питающей сети, Гц |
60/50 | ||
|
Средний срок службы, лет, не менее |
10 | ||
|
Условия эксплуатации:
|
от +15 до +30 | ||
|
не более |
75 | ||
