Номер по Госреестру СИ: 57863-14
57863-14 Анализаторы серы рентгенофлуоресцентные волнодисперсионные
(Rigaku Micro-Z ULS)
Назначение средства измерений:
Анализаторы серы рентгенофлуоресцентные волнодисперсионные Rigaku Micro-Z ULS (далее - анализаторы) предназначены для измерения массовой доли серы в нефти и нефтепродуктах.
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства - 22.07.2019
Номер записи - 148391
ID в реестре СИ - 370791
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Модификации СИ
Нет модификации, нет данных, Rigaky Micro-Z ULS, Rigaku Micro-Z ULS,
Производитель
Изготовитель - Фирма "Rigaku Corporation"
Страна - ЯПОНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет "Государственные первичные эталоны" построен по данным Реестра "ГОСУДАРСТВЕННЫЕ ПЕРВИЧНЫЕ ЭТАЛОНЫ РОССИЙСКОЙ ФЕДЕРАЦИИ" ФГИС АРШИН. Отчет содержит 4 интерактивных графика и таблицу. Графики имею возможность масштабирования и экспорта данных.
Первый график визуализирует информацию о количестве ГПЭ и их разделении на первичные и специальные первичные эталоны.
График "У какого института сколько первичных эталонов" имеет 2 уровня вложенности и демонстрирует распределение эталонов по государственным метрологическим институтам и видам измерений.
"Использование ГПЭ институтов в качестве средства поверки" дает количественную оценку частоты использования эталонов метрологических институтов в качестве средств поверки.
График "Востребованность ГПЭ в разрезе видов измерений" демонстрирует востребованность ГПЭ по видам измерений. График имеет 2 уровня вложенности. На первом уровне приведена частота использования ГПЭ по видам измерений, а на втором - доля эталонов каждого из метрологических институтов по этому виду измерений.
В конце отчета приводится сводная таблица с данными для возможности самостоятельной обработки информации. В таблице имеются следующие поля:
- Наименование организации-держателя эталона
- Количество эталонов
- Количество видов измерений
- Количество ГПЭ
- Кол-во ГПСЭ
- Востребованность первичных эталонов организации-держателя эталона выраженная в штуках, процентах (по сравнению с другими метрологическими институтами) и средняя востребованность одного эталона организации
- Перечень видов измерений эталонов, принадлежащих метрологическому институту
Бесплатный
Статистика
Кол-во поверок - 92
Выдано извещений - 0
Кол-во периодических поверок - 36
Кол-во средств измерений - 37
Кол-во владельцев - 29
Усредненный год выпуска СИ - 2017
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№2660 от 2019.11.06 О продлении срока действия свидетельств об утверждении типа средств измерений
№678 от 2023.03.29 О закреплении документов национальной системы стандартизации за техническим комитетом по стандартизации "Композиты, конструкции и изделия из них" (ТК 497)
№1116 от 2024.04.27 ПРИКАЗ_О внесении изменений в сведения об утвержденных типах средств измерений в части продления срока действия СИ (27)
Наличие аналогов СИ: Анализаторы серы рентгенофлуоресцентные волнодисперсионные (Rigaku Micro-Z ULS)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "Rigaku Corporation"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
29341-05 01.07.2010 |
Спектрометры рентгенофлуоресцентные, ZSX Primus Фирма "Rigaku Corporation" (ЯПОНИЯ ) |
1 год | |
|
29341-07 01.04.2012 |
Спектрометры рентгенофлуоресцентные, ZSX Primus и ZSX Primus II (с 2012 г. только ZSX Primus II) Фирма "Rigaku Corporation" (ЯПОНИЯ ) |
1 год | |
|
29341-07 13.12.2017 |
Спектрометры рентгенофлуоресцентные, ZSX Primus и ZSX Primus II (с 2012 г. только ZSX Primus II) Фирма "Rigaku Corporation" (ЯПОНИЯ ) |
ОТ МП |
1 год |
|
29751-05 01.08.2010 |
Спектрометры рентгенофлуоресцентные, Simultix 12 Фирма "Rigaku Corporation" (ЯПОНИЯ ) |
1 год | |
|
38171-08 01.08.2013 |
Спектрометры рентгенофлуоресцентные, Primini Фирма "Rigaku Corporation" (ЯПОНИЯ ) |
ОТ |
1 год |
|
38813-08 01.10.2013 |
Спектрометры рентгенофлуоресцентные, Supermini Фирма "Rigaku Corporation" (ЯПОНИЯ ) |
ОТ |
1 год |
|
44964-10 01.08.2015 |
Дифрактометры рентгеновские, Ultima IV Фирма "Rigaku Corporation" (ЯПОНИЯ ) |
ОТ |
1 год |
|
44965-10 01.08.2015 |
Дифрактометры рентгеновские, MiniFlex II Фирма "Rigaku Corporation" (ЯПОНИЯ ) |
ОТ |
1 год |
|
45798-10 |
Дифрактометр рентгеновский, D/MAX-2500 Фирма "Rigaku Corporation" (ЯПОНИЯ ) |
ОТ |
1 год |
|
47624-11 06.09.2016 |
Спектрометры рентгенофлуоресцентные, SIMULTIX 14 Фирма "Rigaku Corporation" (ЯПОНИЯ ) |
ОТ |
2 года |
|
49094-12 20.02.2017 |
Анализаторы серы рентгенофлуоресцентные волнодисперсионные, Rigaku Mini-Z Фирма "Rigaku Corporation" (ЯПОНИЯ ) |
ОТ |
1 год |
|
53190-13 |
Спектрометр рентгенофлуоресцентный, Nanohunter Фирма "Rigaku Corporation" (ЯПОНИЯ ) |
ОТ |
1 год |
|
57863-14 22.07.2019 |
Анализаторы серы рентгенофлуоресцентные волнодисперсионные, Rigaku Micro-Z ULS Фирма "Rigaku Corporation" (ЯПОНИЯ ) |
ОТ |
1 год |
|
62118-15 |
Дифрактометр рентгеновский, MiniFlex 600 Фирма "Rigaku Corporation" (ЯПОНИЯ ) |
ОТ МП |
1 год |
|
63810-16 25.04.2026 |
Спектрометры рентгенофлуоресцентные волнодисперсионные, Supermini 200 Фирма "Rigaku Corporation" (ЯПОНИЯ ) |
ОТ МП |
2 года |
|
64487-16 01.07.2026 |
Дифрактометры рентгеновские настольные, MiniFlex 600 Фирма "Rigaku Corporation" (ЯПОНИЯ ) |
ОТ МП |
1 год |
|
71463-18 07.06.2029 |
Спектрометры рентгенофлуоресцентные волнодисперсионные, Simultix 14, Simultix 15 Фирма "Rigaku Corporation" (ЯПОНИЯ ) |
ОТ МП |
2 года |
|
72674-18 27.09.2029 |
Спектрометры рентгенофлуоресцентные волнодисперсионные, ZSX Primus, ZSX Primus II, ZSX Primus IV Фирма "Rigaku Corporation" (ЯПОНИЯ ) |
ОТ МП |
1 год |
|
75287-19 |
Дифрактометр рентгеновский, SmartLab Фирма "Rigaku Corporation" (ЯПОНИЯ ) |
ОТ МП |
2 года |
|
57863-14 07.06.2029 |
Анализаторы серы рентгенофлуоресцентные волнодисперсионные, Rigaku Micro-Z ULS Фирма "Rigaku Corporation" (ЯПОНИЯ ) |
ОТ МП |
1 год |
|
75549-19 17.07.2024 |
Дифрактометры рентгеновские, Ultima IV Фирма "Rigaku Corporation" (ЯПОНИЯ ) |
ОТ МП |
1 год |
|
83384-21 |
Дифрактометр рентгеновский, Ultima IV Фирма "Rigaku Corporation" (ЯПОНИЯ ) |
ОТ МП |
1 год |
Отчет. Количество средств измерений собственника по группам измерений и производителям
Цель отчета:Формирование сводной информации о количестве средств измерений (СИ) собственников, распределенных по группам измерений и производителям, с возможностью анализа структуры парка СИ, определения доли производителей.
Первый этап – выбор данных для анализа
На этом этапе пользователю предлагается выбрать группы средств измерений и категорию масштаба владельцев СИ
Группа средств измерений
Пользователь выбирает одну или несколько групп из доступного списка (более 10 000 групп). Реализована функция мультиселекта, позволяющая одновременно выбирать несколько групп.
Категория или крупность владельцев СИ
Поле выбора (Select) позволяет указать собственника СИ и задать минимальное количество СИ, находящихся у него на балансе.
Второй этап – детализация выбора и группировка данных
После заполнения формы пользователь может выбрать конкретных собственников СИ или объединить их в группы (например, Газпром, Транснефть и др.). Для удобства выбора каждая запись о собственнике сопровождается информацией о количестве уникальных типов СИ и общем количестве СИ, находящихся у него на балансе.
Результаты формирования отчета
Отчет отображает итоговую таблицу с данными о средствах измерений, структурированными по следующим параметрам: производители средств измерений, количество поверок, общее количество средств измерений, количество действующих средств измерений (уникальность определяется по типу СИ, заводскому номеру). Доля данного производителя в общем парке СИ выбранной группы владельцев.
Кто поверяет Анализаторы серы рентгенофлуоресцентные волнодисперсионные (Rigaku Micro-Z ULS)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "КОМСОМОЛЬСКИЙ ЦСМ" (70) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "САХАЛИНСКИЙ ЦСМ" (64) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "САХАЛИНСКИЙ ЦСМ" (RA.RU.311389) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ "ЦСМ РЕСПУБЛИКИ БАШКОРТОСТАН" (RA.RU.311406) | РСТ | 6 | 1 | 5 | 0 | 6 | 1 | 5 | ||
| ФБУ "ХАБАРОВСКИЙ ЦСМ" (RA.RU.311510) | РСТ | 3 | 0 | 3 | 0 | 3 | 0 | 3 | ||
| ООО «МетрЛифтСервис» (RA.RU.314115) | 2 | 1 | 1 | 0 | 0 | 0 | 0 | |||
| ФГУП "ВНИИМ ИМ. Д.И.МЕНДЕЛЕЕВА" (RA.RU.311541) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ "ЦСМ Татарстан" (RA.RU.311394) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ФБУ "ЦСМ Татарстан" (RA.RU.311394) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ТОМСКИЙ ЦСМ" (RA.RU.311225) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ФБУ "ОМСКИЙ ЦСМ" (RA.RU.311220) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ООО "ИНЭКС СЕРТ" (RA.RU.312302) | 5 | 5 | 0 | 0 | 5 | 5 | 0 | |||
| ФБУ "УЛЬЯНОВСКИЙ ЦСМ" (RA.RU.311219) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ "Краснодарский ЦСМ" (RA.RU.311441) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ООО "ЮМЦ" (РОСС RU.0001.310296) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| ФБУ "ПЕРМСКИЙ ЦСМ" (RA.RU.311363) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ФБУ «Пермский ЦСМ» (RA.RU.311363) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ПРИМОРСКИЙ ЦСМ" (RA.RU.311500) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ «Ростест-Москва» (RA.RU.311320) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ТАМБОВСКИЙ ЦСМ" (RA.RU.311407) | РСТ | 3 | 0 | 3 | 0 | 3 | 0 | 3 | ||
| ФГУП «УНИИМ» (01.00258-2011) | РСТ | 20 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "САМАРСКИЙ ЦСМ" (RA.RU.311429) | РСТ | 6 | 0 | 6 | 0 | 6 | 0 | 6 | ||
| ФГУП "УНИИМ" (RA.RU.311285) | РСТ | 4 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ПРИМОРСКИЙ ЦСМ" (RA.RU.311500) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ХАБАРОВСКИЙ ЦСМ" (RA.RU.311273) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ЦСМ РЕСПУБЛИКИ БАШКОРТОСТАН" (RA.RU.311406) | РСТ | 3 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| УРАЛЬСКИЙ НИИ МЕТРОЛОГИИ (RA.RU.311285) | 4 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311494) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "УЛЬЯНОВСКИЙ ЦСМ" (RA.RU.311219) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ТОМСКИЙ ЦСМ" (RA.RU.311225) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ПЕРМСКИЙ ЦСМ" (RA.RU.311363) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «Сахалинский ЦСМ» (RA.RU.311389) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «Хабаровский ЦСМ» (RA.RU.311273) | РСТ | 3 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "Краснодарский ЦСМ" (RA.RU.311441) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311499) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ "ПРИОКСКИЙ ЦСМ" (RA.RU.311265) | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 |
Стоимость поверки Анализаторы серы рентгенофлуоресцентные волнодисперсионные (Rigaku Micro-Z ULS)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ НИЦ ПМ-Ростест Москва |
11200 | 7687 |
|
ФБУ НИЦ ПМ-Ростест Москва |
11442 | 7687 |
|
ФБУ Краснодарский ЦСМ Краснодарский край |
8927 | 7687 |
|
ФБУ Красноярский ЦСМ Красноярский край |
7632 | 7687 |
|
ФБУ Пермский ЦСМ Пермский край |
5822 | 7687 |
Программное обеспечение
|
Идентификационное наименование ПО |
Номер версии (идентификационный номер) ПО |
Цифровой идентификатор ПО |
Другие идентификационные данные |
Алгоритм вычисления цифрового идентификатора ПО |
|
Micro-Z |
- |
- |
- |
- |
Уровень защиты ПО от непреднамеренных и преднамеренных изменений: «А» по МИ 3286-2010.
Влияние ПО учтено изготовителем при нормировании метрологических характеристик.
Место нанесения клейм и наклеек

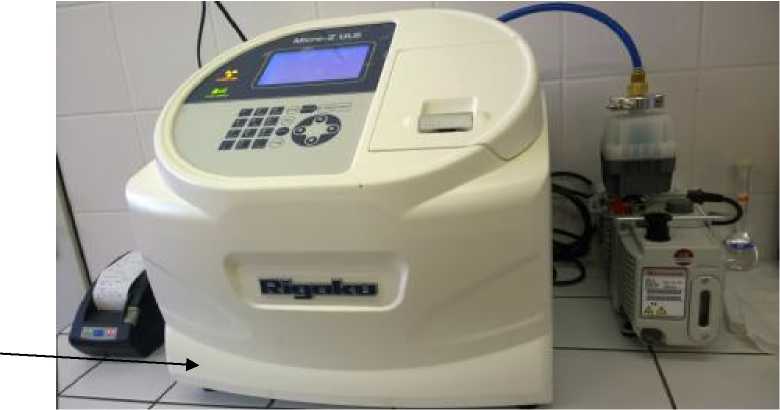

Рисунок 1 - Фото общего вида анализатора серы рентгенофлуоресцентного волнодисперсионного Rigaku Micro-Z ULS

Знак утверждения типа
Знак утверждения типананосится на титульный лист «Руководства по эксплуатации» печатным способом и на этикетку, которую крепят на лицевой панели анализатора методом наклейки.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
ГОСТ Р 52660-2006 (ЕН ИСО 20884) Топлива автомобильные. Метод определения содержания серы рентгенофлурресцентной спектрометрией с дисперсией по длине волны.
ГОСТ Р 53203-2008 (АСТМ Д 2622) Нефтепродукты. Определение серы методом рентгенофлуоресцентной спектрометрии с дисперсией по длине волны.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к анализаторам серы рентгенофлуоресцентным волнодисперсионным Rigaku Micro-Z ULS Техническая документация изготовителя Rigaku Corporation, Япония.
Поверка
Поверкаосуществляется по документу МП 17-223-2014 «ГСИ. Анализаторы серы рентгенофлуоресцентные волнодисперсионные Rigaku Micro-Z ULS. Методика поверки», утвержденному ФГУП «УНИИМ» 24 апреля 2014 г.
Перечень эталонов, применяемых при поверке:
Стандартные образцы массовой доли серы в дизельном топливе (комплект ULSD) -ГСО 9321-2009 (массовая доля серы 5 млн-1 (ppm) (ULSD-5); 10 млн-1 (ppm) (ULSD -10); 60 млн-1 (ppm) (ULSD-60); 80 млн-1 (ppm) (ULSD-80), относительная погрешность 5 %);
стандартные образцы массовой доли серы в минеральном масле (комплект SMO10) -ГСО 8610-2004 (массовая доля серы 0,05 % (500 млн-1 (ppm)) (SMO10-0,05), относительная погрешность 3 %) или аналогичные, не уступающие по метрологическим характеристикам.
Весы лабораторные электронные ATL-2200d4-I «ACCULAB» II (высокого) класса, наименьший предел взвешивания 0,5 г, наибольший предел взвешивания 2200 г, пределы допускаемой погрешности в диапазоне от 0,5 до 500 г ±0,03 г.
Изготовитель
Rigaku Corporation, Япония
4-14-4 Sendagaya, Shibuya-ku, Tokyo 151-0051, Japan, phone: +81.3.3479.0618.
Заявитель
ООО «Р-АСА», 620075, ул. Артинская 4, к.216, г. Екатеринбург 620141, телефон (343) 310-34-17, e-mail: r-aca@mail.ru.
Лист № 4 Всего листов 4
Испытательный центр
Государственный центр испытаний средств измерений ФГУП «УНИИМ» (ГЦИ СИ ФГУП «УНИИМ»), 620000, г. Екатеринбург, ул. Красноармейская, 4. Тел. (343) 350-26-18, факс (343) 350-20-39. e-mail: uniim@uniim.ru.
Принцип действия анализатора основан на измерении массовой доли серы методом рентгеновской флуоресценции при возбуждении атомов серы первичным рентгеновским излучением.
Атомы, возбужденные первичным рентгеновским излучением в пробе, эмитируют рентгеновские лучи (рентгеновская флуоресценция), которые имеют характеристическую длину волны (энергию). Когда концентрация определяемого элемента в пробе повышается, интенсивность рентгеновского излучения соответствующего элемента также повышается. Измеренное значение интегральной интенсивности пропорционально концентрации серы в пробе.
Дифрагированное кристаллом в соответствии с законом Брэгга флуоресцентное излучение поступает в детектор. Рентгеновские лучи, детектируются как импульсы напряжения газонаполненным пропорциональным счётчиком. Все импульсы, зарегистрированные счетчиком, поступают на амплитудный анализатор, где происходит подсчет числа импульсов с определенной амплитудой. Амплитуда импульсов пропорциональна энергии излучения, а число импульсов с определенной амплитудой есть интенсивность излучения. Таким образом, можно рассчитать концентрацию определяемого элемента.
Конструктивно анализатор состоит из основного блока, включающего измерительный блок, генератор, анализатор импульсов, контроллер, принтера и вакуумного насоса. На передней панели основного блока расположены дисплей, панель управления и индикаторы включения прибора и рентгеновского излучения. Вывод информации о массовой доле серы осуществляется на дисплей и принтер.
Осуществляется пломбирование верхней крышки корпуса анализатора в местах крепления ее болтами. Защита от несанкционированного доступа к встроенному программному обеспечению (ПО) обеспечена невозможностью доступа к исполняемому файлу.
Фото общего вида анализатора представлено на рисунке 1.
|
№ |
Наименование изделия и его обозначение |
Номер (шифр) документа |
Кол-во |
Приме чание |
|
1 |
Анализатор серы рентгенофлуоресцентный волнодисперсионный Rigaku Micro-Z ULS |
- |
1 шт. | |
|
2 |
Руководство по эксплуатации |
- |
1 экз. |
- |
|
3 |
Методика поверки |
МП 17-223-2014 |
1 экз. |
- |
|
Наименование характеристики |
Значение характеристики |
|
Диапазон измерений массовой доли серы, млн-1 (ppm) |
От 1,0 до 500,0 включ. |
|
Пределы допускаемой относительной погрешности, %:
|
±40 ±20 ±10 |
|
Предел повторяемости результатов измерений (Р = 0,95), млн-1 (ppm)
|
0,256+0,0488Х* 4 |
|
Габаритные размеры анализатора (глубина х ширина х высота), мм |
410 х 450 х 440 |
|
Масса анализатора, кг Масса насоса, кг Масса принтера, кг |
35 10 1 |
|
Питание
|
от 200 до 240 от 49 до 51 |
|
Условия эксплуатации:
|
от 15 до 28 75 |
|
Средний срок службы (в соответствии с руководством по эксплуатации) |
10 |
|
- Х - массовая доля серы, млн-1 (ppm) | |
