Сведения о средстве измерений: 29341-07 Спектрометры рентгенофлуоресцентные

Номер по Госреестру СИ: 29341-07
29341-07 Спектрометры рентгенофлуоресцентные
(ZSX Primus и ZSX Primus II (с 2012 г. только ZSX Primus II))

Назначение средства измерений:
Спектрометры рентгенофлуоресцентные ZSX Primus II предназначены для измерения массовых долей элементов от бериллия до урана, входящих в состав твердых и жидких веществ, порошков, пленок и материалов.

сертификация программного обеспечения
Внешний вид. Спектрометры рентгенофлуоресцентные, http://oei-analitika.ru рисунок № 1
Внешний вид.
Спектрометры рентгенофлуоресцентные
Рисунок № 1

Общие сведения

Дата публикации - 08.05.2018
Срок свидетельства - 13.12.2017
Номер записи - 114229
ID в реестре СИ - 336629
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

Спектрометр рентгенофлуоресцентный ZSX Primus, нет, ZSX Primus и ZSX Primus II, ZSX Primus II, ZSX Primus,

Производитель

Изготовитель - Фирма "Rigaku Corporation"
Страна - ЯПОНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да

Отчет "V_22. Поверка по организации в динамике по годам" полезен для оценки объёмов количества поверок, проводимых аккредитованной организацией. Отчет строится в динамике по годам и представлен тремя графиками. Графики являются интерактивными с возможностью масштабирования и экспорта в сторонние программы. В зависимости от выбранного графика приводятся объёмы поверок (все поверки, периодические поверки, извещения о непригодности) по годам, конкретной организации или группы организаций.

Для справки в шапке отчета приводится усредненная статистика по запросу:

  • максимальное количество поверок за день
  • среднее количество поверок в месяц и год
  • количество месяцев (в выбранном временном интервале)
  • количество годов (в выбранном временном интервале)
  • общее количество поверок за выбранный период

Для построения отчета необходимо предварительно сконфигурировать два параметра его отображения:
1- Выбрать интересующим временной интервал (в БД имеются данные начиная с 2010 г.)
2- Выбрать аккредитованную на поверку организацию (несколько организаций) из списка СИ (выпадающий список позволяет делать множественный выбор). Существование дубликатов организаций вызвано разницей в написании наименований и преобразовании форм собственности организаций за все время ведения федерального фонда. Для удобства выбора в скобках указано общее кол-во поверок в системе, приходящееся на конкретного поверителя.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок - 34
Выдано извещений - 1
Кол-во периодических поверок - 27
Кол-во средств измерений - 16
Кол-во владельцев - 7
Усредненный год выпуска СИ - 2009
МПИ по поверкам - 364 дн.

Наличие аналогов СИ: Спектрометры рентгенофлуоресцентные (ZSX Primus и ZSX Primus II (с 2012 г. только ZSX Primus II))

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Фирма "Rigaku Corporation"

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
29341-05
01.07.2010
Спектрометры рентгенофлуоресцентные, ZSX Primus
Фирма "Rigaku Corporation" (ЯПОНИЯ )
1 год
29341-07
01.04.2012
Спектрометры рентгенофлуоресцентные, ZSX Primus и ZSX Primus II (с 2012 г. только ZSX Primus II)
Фирма "Rigaku Corporation" (ЯПОНИЯ )
1 год
29341-07
13.12.2017
Спектрометры рентгенофлуоресцентные, ZSX Primus и ZSX Primus II (с 2012 г. только ZSX Primus II)
Фирма "Rigaku Corporation" (ЯПОНИЯ )
ОТ
МП
1 год
29751-05
01.08.2010
Спектрометры рентгенофлуоресцентные, Simultix 12
Фирма "Rigaku Corporation" (ЯПОНИЯ )
1 год
38171-08
01.08.2013
Спектрометры рентгенофлуоресцентные, Primini
Фирма "Rigaku Corporation" (ЯПОНИЯ )
ОТ
1 год
38813-08
01.10.2013
Спектрометры рентгенофлуоресцентные, Supermini
Фирма "Rigaku Corporation" (ЯПОНИЯ )
ОТ
1 год
44964-10
01.08.2015
Дифрактометры рентгеновские, Ultima IV
Фирма "Rigaku Corporation" (ЯПОНИЯ )
ОТ
1 год
44965-10
01.08.2015
Дифрактометры рентгеновские, MiniFlex II
Фирма "Rigaku Corporation" (ЯПОНИЯ )
ОТ
1 год
45798-10

Дифрактометр рентгеновский, D/MAX-2500
Фирма "Rigaku Corporation" (ЯПОНИЯ )
ОТ
1 год
47624-11
06.09.2016
Спектрометры рентгенофлуоресцентные, SIMULTIX 14
Фирма "Rigaku Corporation" (ЯПОНИЯ )
ОТ
2 года
49094-12
20.02.2017
Анализаторы серы рентгенофлуоресцентные волнодисперсионные, Rigaku Mini-Z
Фирма "Rigaku Corporation" (ЯПОНИЯ )
ОТ
1 год
53190-13

Спектрометр рентгенофлуоресцентный, Nanohunter
Фирма "Rigaku Corporation" (ЯПОНИЯ )
ОТ
1 год
57863-14
22.07.2019
Анализаторы серы рентгенофлуоресцентные волнодисперсионные, Rigaku Micro-Z ULS
Фирма "Rigaku Corporation" (ЯПОНИЯ )
ОТ
1 год
62118-15

Дифрактометр рентгеновский, MiniFlex 600
Фирма "Rigaku Corporation" (ЯПОНИЯ )
ОТ
МП
1 год
63810-16
25.04.2026
Спектрометры рентгенофлуоресцентные волнодисперсионные, Supermini 200
Фирма "Rigaku Corporation" (ЯПОНИЯ )
ОТ
МП
2 года
64487-16
01.07.2026
Дифрактометры рентгеновские настольные, MiniFlex 600
Фирма "Rigaku Corporation" (ЯПОНИЯ )
ОТ
МП
1 год
71463-18
07.06.2029
Спектрометры рентгенофлуоресцентные волнодисперсионные, Simultix 14, Simultix 15
Фирма "Rigaku Corporation" (ЯПОНИЯ )
ОТ
МП
2 года
72674-18
27.09.2029
Спектрометры рентгенофлуоресцентные волнодисперсионные, ZSX Primus, ZSX Primus II, ZSX Primus IV
Фирма "Rigaku Corporation" (ЯПОНИЯ )
ОТ
МП
1 год
75287-19

Дифрактометр рентгеновский, SmartLab
Фирма "Rigaku Corporation" (ЯПОНИЯ )
ОТ
МП
2 года
57863-14
07.06.2029
Анализаторы серы рентгенофлуоресцентные волнодисперсионные, Rigaku Micro-Z ULS
Фирма "Rigaku Corporation" (ЯПОНИЯ )
ОТ
МП
1 год
75549-19
17.07.2024
Дифрактометры рентгеновские, Ultima IV
Фирма "Rigaku Corporation" (ЯПОНИЯ )
ОТ
МП
1 год
83384-21

Дифрактометр рентгеновский, Ultima IV
Фирма "Rigaku Corporation" (ЯПОНИЯ )
ОТ
МП
1 год

Очень удобный отчет для отслеживания динамики утверждения приказов Росстандартом. В основу отчёта положена система из двух графиков (столбчатых диаграмм) распределения приказов по дням. По оси абсцисс «Ox» - дата, по оси ординат «Oy» - количество приказов в штуках. Первый график используется для задания масштабируемого участка, а второй для воспроизведения выбранного участка диаграммы в увеличенном масштабе. В завершении отчета приводится сводная таблица с данными для возможности самостоятельной обработки информации. Таблица обладает функциями поиска и сортировки по любой из колонок.

Бесплатный

Кто поверяет Спектрометры рентгенофлуоресцентные (ZSX Primus и ZSX Primus II (с 2012 г. только ZSX Primus II))

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2025 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ФБУ "ЦСМ Татарстан"
(RA.RU.311394)
РСТ
  • ZSX Primus II
  • 8 0 7 1 7 0 7
    ФБУ "ЧЕЛЯБИНСКИЙ ЦСМ"
    (RA.RU.311503)
    РСТ
  • ZSX Primus
  • Спектрометр рентгенофлуоресцентный ZSX Primus
  • ZSX Primus и ZSX Primus II
  • ZSX Primus II
  • 7 1 0 5 0 7 0 5
    ПАО "НЛМК"
    (RA.RU.313713)
  • ZSX Primus II
  • 5 0 3 0 5 0 3
    ФБУ "РЯЗАНСКИЙ ЦСМ"
    (RA.RU.311387)
    РСТ
  • ZSX Primus II
  • 7 0 7 0 7 0 7
    УРАЛЬСКИЙ НИИ МЕТРОЛОГИИ
    (RA.RU.311473)
    РСТ
  • нет
  • 3 0 1 0 1 0 1
    ФБУ "ПРИОКСКИЙ ЦСМ"
    (RA.RU.311265)
  • ZSX Primus II
  • 4 3 0 4 0 4 0 4

    Стоимость поверки Спектрометры рентгенофлуоресцентные (ZSX Primus и ZSX Primus II (с 2012 г. только ZSX Primus II))

    Организация, регион Стоимость, руб Средняя стоимость
    ФБУ ЦСМ Татарстан
    Республика Татарстан
    8431 8810
    ФБУ УРАЛТЕСТ
    Свердловская область
    10446 8810
    ФБУ Челябинский ЦСМ
    Челябинская область
    7554 8810

    Программное обеспечение

    Спектрометры оснащены автономным ПО, которое управляет работой спектрометра и отображает, обрабатывает и хранит полученные данные.

    Наименование программного обеспечения

    Идентификационное наименование программного обеспечения

    Номер версии (идентификационный номер) программного обеспечения

    Цифровой идентификатор программного обеспечения (контрольная сумма метрологической значимой части ПО для веси 3.5)

    Алгоритм вычисления цифрового идентификатора программного обеспечения

    PRIMUS-II data processing system

    ZSX.exe

    3.5 и выше

    14A3755B4BFCA5333AE00

    90E1D4A7482

    MD5

    Zmonitor.exe

    6C30233603632DDF990695

    5377149765

    К метрологически значимой части ПО относится компоненты ZSX.exe и Zmonitor.exe.


    Знак утверждения типа

    Знак утверждения типа

    наносится на титульный лист Руководства по эксплуатации методом компьютерной графики и на левую стенку корпуса спектрометра в виде наклейки.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений

    методика измерений изложена в документе «Спектрометры рентгенофлуоресцентные ZSX Primus II. Руководство по эксплуатации»


    Нормативные и технические документы

    Нормативные и технические документы, устанавливающие требования к спектрометрам рентгенофлуресцентным ZSX Primus II

    1. Основные санитарные правила обеспечения радиационной безопасности (ОСПОРБ-99) СП 2.6.1.799-99, Минздрав России, 2000 г.

    2.Гигиенические требования к устройству и эксплуатации источников, генерирующих рентгеновское излучение при ускоряющем напряжении от 10 до 100 кВ (СП2.6.1.1282-03).

    3Техническая документация фирмы «Rigaku Corporation», Япония.

    Поверка

    Поверка

    осуществляется по документу «МП-242-0427-2006 Спектрометры рентгенофлуоресцентные моделей ZSX Primus и ZSX Primus II фирмы «Rigaku Corporation», Япония», утвержденному ГЦИ СИ «ВНИИМ им. Д.И.Менделеева» 25.11.2006 г.

    Основные средства поверки: Стандартные образцы состава для испытаний и поверки рентгеновских спектрометров КО-81; КО-83, КО-100 по каталогу «ВНИИМ им.Д.И.Менделеева. Эталонные материалы». СПб.,2009 г., раздел 10.02.


    Изготовитель

    Фирма "Rigaku Corporation", Япония.
    Адрес: 3-9-12 Matsubara-cho, Akishima-shi, Tokyo 196-8666, Japan.
    Тел.: 81-42-545-8189 Факс: 81-42-544-9223.
    Эл.почта: rinttyo@rigaku.co.jp

    Заявитель

    Филиал Акционерной корпорации "И-Глобалэжд Корпорейшн», г.Москва.
    Адрес: 123610, Москва, Краснопресненская наб., 12. офис 1512.
    Тел.:   (495) 967-09-59. Факс:  (095) 967-09-60.
    Эл. почта: info@e-globaledge.ru

    Испытательный центр


    ГЦИ СИ ФГУП «ВНИИМ им. Д.И.Менделеева», рег.№ 30001-10.
    Адрес:190005, Санкт-Петербург, Московский пр., 19. Тел.: (812) 251-76-01.
    Факс: (812) 713-01-14.
    Эл. почта: info@vniim.ru

    Принцип действия спектрометров основан на регистрации интенсивности вторичного рентгеновского излучения образца, возбуждаемого излучением рентгеновской трубки.

    Спектрометр состоит из источника рентгеновского излучения, устройства для установки исследуемых образцов, диспергирующией системы, приемника вторичного излучения и электронных блоков

    В качестве источника рентгеновского излучения в спектрометре используется рентгеновская трубка (максимальная мощность 4 кВ-А; материал анода родий; располагается над исследуемым образцом). Возбужденное в образце вторичное (характеристическое) излучение попадает на кристалл-анализатор (монокристалл, срезанный по определенной кристаллографической плоскости). В результате дифракции на кристалле излучение разлагается в спектр (в соответствии с уравнением Вульфа-Брэгга). По положению и интенсивности линий в спектре проводится определение содержания элементов. В спектрометре установлен 10-ти позиционный сменщик кристаллов-монохроматоров (стандартно устанавливаются кристаллы - LiF 200, Ge, PET, RX25 и дополнительно, по заказу - LiF 220, RX 4, RX 9, RX 35, RX 40, RX 45, RX 61, RX 61F, RX 75, RX 80, TAP). Выбор кристаллов зависит от круга интересующих элементов (от Бериллия до Урана). В спектрометре установлены два детектора: проточный пропорциональный и сцинтилляционный. Для анализа жидких проб и свободных порошков спектрометр снабжен системой гелиевой (азотной) продувки камеры для образцов. Конструктивно спектрометр выполнен в виде напольного прибора с отдельно устанавливаемыми компьютером и принтером. Внешний вид спектрометров рентгенофлуоресцентных ZSX Primus II приведен на рисунке 1.

    Внешний вид. Спектрометры рентгенофлуоресцентные (ZSX Primus и ZSX Primus II (с 2012 г. только ZSX Primus II)), http://oei-analitika.ru

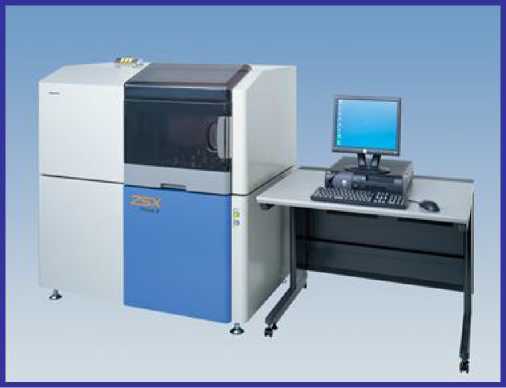

    Рис.1 Спектрометр рентенофлуоресцентный ZSX Primus II


    Спектрометр.

    Руководство по эксплуатации.

    Методика поверки МП-242-0427-2006.


    Диапазон определяемых элементов

    От Ве(4)Ка до U(92)La

    Спектральное разрешение (по линии Al -Ка) %, не менее

    -пропорциональный детектор

    50

    - сцинтилляционный детектор

    65

    Относительное СКО выходного сигнала (1), %, не более

    1,0

    Контрастность, не менее

    -Co(2)

    20

    - Ti(3)

    20

    Максимальная скорость счета, имп/с

    V106

    -пропорциональный детектор

    - сцинтилляционный детектор

    2А06

    Оптимальная скорость счета, имп/с

    V105

    - пропорциональный детектор

    - сцинтилляционный детектор

    2^105

    Напряжение питания переменного тока частотой 50±1 Гц, В

    200+22-зз

    Потребляемая мощность, кВ^А, не более

    10

    Средний срок службы, лет

    8

    Наработка на отказ, ч, не менее

    5000

    Габаритные размеры (ДхШхВ), мм, не более:

    1310X880X1325

    Масса, кг, не более

    550

    (1)По СО КО-81 (Si).

    ((23)) По СО КО-83 (Со).

    (3) По СО КО-100 (Ti).

    Число измерений n=10, время измерения в максимуме пика 20 с, линия Ка (для всех образцов)

    Условия эксплуатации:

    - диапазон температуры окружающего воздуха, °C

    От 15 до 35

    - диапазон относительной влажности окружающего воздуха, % при t=25 °C

    Не более 80

    - диапазон атмосферного давления, кПа

    От 8 до 106,7

    Метрологически значимая часть программы выполняет следующие функции: управление прибором, считывание, хранение, обработка результатов измерений, редактирование и хранение базы методов измерения и стандартных образцов, определение и хранение калибровочных коэффициентов энергетической шкалы.

    Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует категории С по МИ 3286-2010. Влияние ПО на метрологические характеристики учтено при нормировании последних.
