Номер по Госреестру СИ: 75549-19
75549-19 Дифрактометры рентгеновские
(Ultima IV)
Назначение средства измерений:
Дифрактометры рентгеновские Ultima IV (далее - дифрактометры) предназначены для изучения фазового качественного, количественного состава материала, определения параметров и индексов решетки, определения степени кристалличности, определения микронапряжений.

Внешний вид.
Дифрактометры рентгеновские
Рисунок № 1
Программное обеспечение
Управление и настройка прибора осуществляется комплексом программ: Standard Measurement, Automatic Alignment, Integral Intensity, Rigaku Control Panel, XG Control. Основная обработка данных выполняется в программном комплексе PDXL. Метрологически значимыми программами являются Integral Intensity и PDXL.
Программа Standart Measurement является основным средством для управления прибором при выполнении измерений. С помощью данной программы устанавливаются основные параметры измерения - тип сканирования (шаговое, непрерывное, накопление), скорость и шаг перемещения гониометра, мощность рентгеновского источника, а также конфигурацию рентгеновской оптики (управление моторизованными щелями и указание постоянных щелей).
Automatic Alignment предоставляет пользователю возможность провести настройку рентгеновской оптики прибора в автоматическом режиме.
Integral Intensity - программа базовой обработки полученных дифрактограмм. С помощью программы могут проводиться следующие манипуляции: сглаживание профиля, вычитание фона, редактирование профиля, путём вырезания отдельных областей, вычисление позиции заданного пика.
Rigaku Control Panel - программа управления конфигурацией оборудования.
XG Control - управление рентгеновским источником.
Уровень защиты программного обеспечения «высокий» в соответствии с
Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
Идентификационные данные (признаки) |
Значение | |
Идентификационное наименование ПО |
Integral Intensity Calculation |
Standard Measurement |
Номер версии (идентификационный номер) ПО, не ниже |
5.0 |
1.2 |
Цифровой идентификатор ПО |
- |
- |
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к дифрактометрам рентгеновским Ultima IV
Техническая документация фирмы «RIGAKU Corporation», Япония
Поверка
Поверкаосуществляется по документу МП 001.Д4-17 «ГСИ. Дифрактометры рентгеновские Ultima IV. Методика поверки», утвержденному в ФГУП «ВНИИОФИ» 18 сентября 2018 г.
Основные средства поверки:
- государственный стандартный образец дифракционных свойств кристаллической решетки (оксид алюминия) SRM 1976b (ГСО 10475-2014).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на заднюю панель корпуса дифрактометров рентгеновских Ultima IV в соответствии с рисунком 2.
Изготовитель
Фирма «RIGAKU Corporation», ЯпонияАдрес: Matsubara-cho, Akishima-shi, Tokyo 196-8666
Телефон: +81 42-545-8123
Факс: +81 42-545-8119
E-mail: rinttyo@ri gaku.co.jp
Заявитель
Общество с ограниченной ответственностью «ОПТЭК» (ООО «ОПТЭК»)ИНН 7701234835
Адрес: 109028, г. Москва, Серебряническая набережная д. 29, эт. 4, пом. 1, ком. 21 Телефон +7(495) 933-51-51
Факс +7(495) 933-51-55
E-mail: offi ce@optec group. com
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт оптико-физических измерений»Адрес: 119361, г. Москва, ул. Озерная, д. 46
Телефон: +7 (495) 437-56-33; факс: +7 (495) 437-31-47
Web-сайт: www.vniiofi.ru
E-mail: vniiofi@vniiofi.ru
Принцип действия дифрактометров основан на измерении интенсивности рентгеновских лучей, дифрагирующих на узлах кристаллической решетки при определенных углах скольжения. Благодаря условию Вульфа-Брегга, связывающего эти величины, а также длину волны рентгеновского излучения и межплоскостное расстояние определяются межплоскостные расстояния, соответствующие максимумам интенсивности дифрагирующего излучения. Обработка полученной дифрактограммы позволяет установить качественный и количественный фазовый состав исследуемого образца, параметры кристаллической решетки, наличие микронапряжений в кристаллах.
Дифрактометры выполнены в защитном корпусе с двумя блокирующимися дверцами, внутри корпуса установлен гониометр, состоящий из Тэта-s рычага и Тэта-d рычага, на которых установлены последовательно: рентгеновская трубка, затвор (управление рентгеновским излучением), щелевая коробка падающего луча, держатель образца, приемная щелевая коробка, датчик (измерение интенсивности рентгеновского излучения). Вместе с дифрактометром также поставляется система охлаждения рентгеновской трубки и источник бесперебойного питания.
Общий вид дифрактометров и представлен на рисунке 1.
Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки и маркировки представлены на рисунке 2.
Источник бесперебойно го питания
Система охлаждения
Корпус дифрактометра
Рисунок 1 - Общий вид дифрактометра рентгеновского Ultima IV с системой охлаждения и источником бесперебойного питания

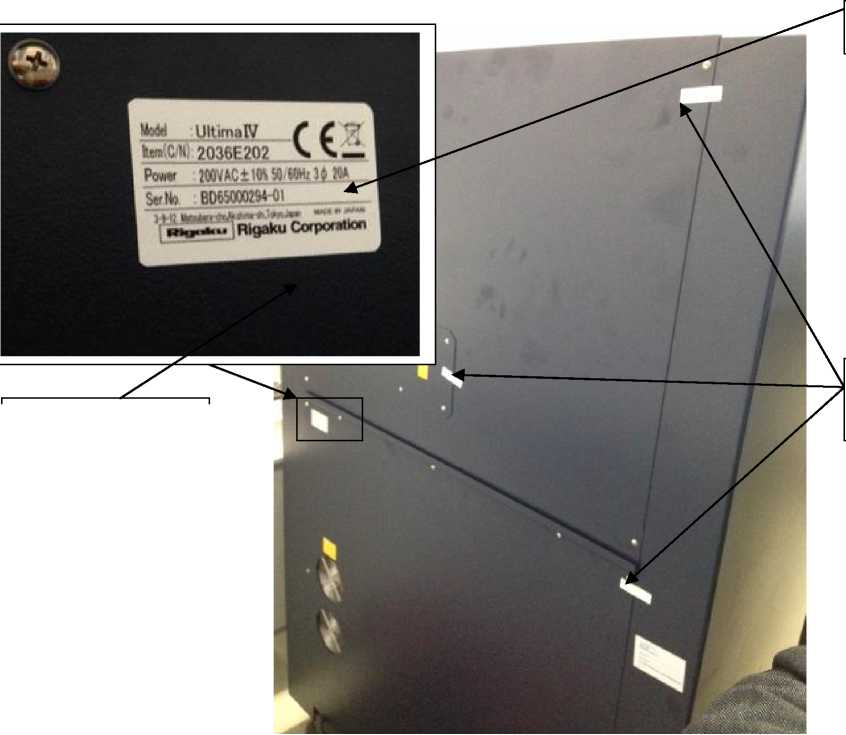

Mott Ultima IV Л £ 5? I
Нет С’I 2036f 202 Ч Ч_ |
1 U и hwi *~‘ j _ _.
НЦ,.*» Rtgaku Согр<х«юп
Место пломбирования
Маркировка
Место нанесения знака
Рисунок 2 - Схема пломбировки от несанкционированного доступа, обозначение места
нанесения знака поверки
Таблица 4 -
Наименование |
Обозначение |
Количество |
Дифрактометр рентгеновский Ultima IV |
- |
1 шт. |
Система охлаждения рентгеновской трубки |
- |
1 шт. |
Источник бесперебойного питания |
- |
1 шт. |
Персональный компьютер |
- |
1 шт. |
Образец дифракционных свойств кристаллической решетки NIST SRM 640d |
1 шт. | |
ПО на флэш-накопителе/CD-диске |
- |
1 шт. |
Продолжение таблицы 4
Наименование |
Обозначение |
Количество |
Уникальный для каждого комплекта ПО аппаратный USB-ключ |
1 шт. | |
Руководство по эксплуатации |
МЕ11559А02 |
1 экз. |
Методика поверки |
МП 001.Д4-17 |
1 экз. |
Таблица 2 - Метрологические характеристики
Наименование характеристики |
Значение |
Диапазон измерений углов дифракции 2Q, градус |
от 20 до 155 |
Пределы допускаемой абсолютной погрешности при измерении угловых положений дифракционных максимумов, градус |
±0,04 |
Таблица 3 - Основные технические характеристики
Наименование характеристики |
Значение |
Диапазон углов хода гониометра, градус |
от -3 до +162 |
Диаметр гониометра, мм |
285 |
Максимальная угловая скорость сканирования, градус/мин |
100 |
Минимальный шаг сканирования, градус |
0,0001 |
Напряжение питания от трехфазной сети переменного тока частотой (50±1) Гц, В |
от 180 до 220 |
Потребляемая мощность, кВ • А, не более |
5,1 |
Габаритные размеры, мм, не более - высота |
800 |
- ширина |
1100 |
- длина |
1600 |
Средний срок службы, лет |
15 |
Условия эксплуатации: о -температура окружающей среды, С |
от +15 до +35 |
-относительная влажность, % |
от 20 до 80 |
-атмосферное давление, кПа |
от 94 до 106 |
