Номер по Госреестру СИ: 72120-18
72120-18 Калибраторы давления
(PACE)
Назначение средства измерений:
Калибраторы давления PACE (далее по тексту - калибраторы) предназначены для измерений и задания избыточного и абсолютного давления газов и жидкостей при поверке и калибровке средств измерения давления.
Соответствуют уровню вторичного (рабочего) эталона класса точности 0,005, рабочему эталону 1-го и 2-го разряда согласно ГОСТ Р 8.802-2012; рабочего эталона 1-го и 2-го разряда согласно ГОСТ Р 8.840-2013.
Внешний вид.
Калибраторы давления
Рисунок № 1
Программное обеспечение
Калибратор функционирует под управлением встроенного программного обеспечения (ПО), которое является его неотъемлемой частью. ПО выполняет следующие функции: управляет работой калибратора; формирует выходные сигналы, передает их на цветной сенсорный дисплей калибратора; самотестирования и диагностики состояния калибратора. Так же ПО обеспечивает интерфейс пользователя, при помощи которого осуществляются такие функции, как выбор единиц измерения, разрядности отображения результатов измерений, языка меню и другие.
Влияние встроенного ПО калибраторов учтено при нормировании метрологических характеристик.
Уровень защиты ПО «средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные встроенного ПО представлены в таблице 1.
Таблица 1 - Идентификационные данные встроенного |
ПО | ||
Идентификационные данные (признаки) ПО |
Значение | ||
Идентификационное наименование ПО |
PACE1000 |
PACE5000 |
PACE6000 |
Номер версии (идентификационный номер) ПО:* калибратора |
v01.09.02 |
v03.00.06 |
v02.00.04 |
модуля давления |
- |
v03.01.00 |
v03.00.00 |
*не ниже |
Лист № 3 Всего листов 6
Знак утверждения типа
Знак утверждения типананосится на корпус калибратора методом наклейки или иным методом и на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к калибраторам давления PACEГОСТ Р 8.802-2012 ГСИ. Государственная поверочная схема для средств измерений избыточного давления до 250 МПа
ГОСТ Р 8.840-2013 ГСИ. Государственная поверочная схема для средств измерений абсолютного давления в диапазоне 1-1 -106 Па
Техническая документация Druck Ltd., Великобритания
Поверка
Поверкаосуществляется по документу МП 231-0054-2018 «ГСИ. Калибраторы давления PACE. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 04.06.2018 г.
Основные средства поверки:
Манометры грузопоршневые МП (регистрационный номер 58794-14, 52189-16).
Манометры грузопоршневые PG7000 (регистрационный номер 70517-18).
Государственный первичный специальный эталон единицы давления для разности давления ГЭТ 95-75.
Вторичный эталон-копия единицы давления для области избыточного давления ГВЭТ 23-1-2014.
Государственный первичный эталон единицы давления для области абсолютного давления ГЭТ 101-2011.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Изготовитель
Druck Ltd., Великобритания
Адрес: Fir Tree Lane, Groby, Leicester LE6 0FH, United Kingdom
Телефон: +44 (0) 116 231 4314, факс: +44 (0) 116 231 4192
Заявитель
Общество с ограниченной ответственностью «ДжиИ Рус» (ООО «ДжиИ Рус») Адрес: 123317, г. Москва, Пресненская набережная, д. 10
Телефон: +7 (495) 739-68-11, факс: +7 (495) 739-68-01
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии им. Д.И. Менделеева»
Адрес: 190005, г. Санкт-Петербург, Московский пр., д.19
Телефон: +7 (812) 251-76-01, факс: +7 (812) 713-01-14
E-mail: info@vniim.ru
Web-сайт: www.vniim.ru
Принцип действия калибраторов основан на аналого-цифровом преобразовании давления в электрический сигнал посредством встроенных преобразователей. В дальнейшем электрический сигнал подвергается цифровой микропроцессорной обработке и отображается на дисплее в выбранных единицах давления.
Калибраторы выполнены в виде лабораторных приборов, на лицевой панели которых размещены: цветной сенсорный дисплей для отображения информации о измеренном значении давления, а также цифровая клавиатура для набора и ввода информации.
Калибраторы имеют 3 модификации, отличающиеся метрологическими характеристиками, конструктивным исполнением, габаритами, массой и количеством встраиваемых модулей давления.
Калибраторы PACE5000 и PACE6000 являются модульной системой давления с возможностью установки модулей давления CM (PACE 5000 - один встраиваемый модуль, PACE 6000 - два встраиваемых модуля) с различными диапазонами измерений давления. Модули CM исполняются с различными точностными характеристиками измерений давления: СМ0 - стандартная точность, СМ1 - улучшенная точность, СМ2 - повышенная точность. Калибраторы PACE5000 и PACE6000 могут быть оснащены барометрическим модулем СМ-В, исполняемым с различными точностными характеристиками измерений барометрического давления: СМ0-В - стандартная точность, СМ1-В - улучшенная точность, СМ2-В -повышенная точность.
Калибраторы PACE1000 имеют от одного до трех встроенных модулей IPS и IRS, отличаются от двух других модификаций калибраторов отсутствием функции задания давления. Модули IPS и IRS исполняются с различными точностными характеристиками измерений давления: IPS0 и IRS0 - стандартная точность, IPS1 и IRS1 - улучшенная точность, IPS2 - повышенная точность. Калибраторы PACE1000 могут быть оснащены барометрическим модулем IRS-В, исполняемым с различными точностными характеристиками измерений барометрического давления: IRSO-В - стандартная точность, IRSI-В - улучшенная точность, Ш^2-В - повышенная точность.
Посредством интерфейсов связи IEEE-488, RS-232, USB, LAN, CAN возможна коммутация с другими устройствами и связь с компьютером.
Пломбировка корпуса калибратора не предусмотрена.
Внешний вид калибраторов приведен на рисунках 1 - 3.
Рисунок

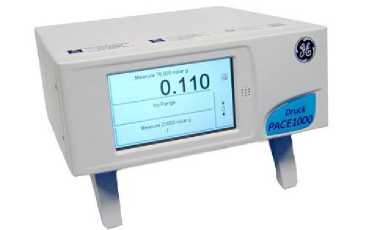

Рисунок 1 - Внешний вид калибратора давления PACE1000
2 - Внешний вид калибратора давления PACE5000
0л.<*
pxcw*
Рисунок 3 - Внешний вид калибратора давления PACE6000
Таблица 2 - Метрологические характеристики
Наименование характеристики |
Значение |
PACE1000 | |
ВПИ избыточного (абсолютного(1)) давления с модулем IPS, мбар бар кПа МПа |
25; 70; 200; 350; 700 1; 2; 3,5; 7; 10; 20; 35; 70; 100; 135; 172; 210 2,5; 7; 20; 35; 70; 100; 200; 350; 700 1; 2; 3,5; 7; 10; 13,5; 17,2; 21 |
НИИ избыточного давления с модулем IPS, МПа (бар) |
-0,1 (-1,0) |
ВПИ абсолютного давления с модулем IPS, бар МПа |
350; 420; 700; 1000 35; 42; 70; 100 |
НИИ абсолютного давления с модулем IPS, МПа (бар) |
0,1 (1,0) |
ДИ абсолютного давления с модулем IRS, кПа (мбар) |
3,5 до 130 (от 35 до 1300); от 3,5 до 260 (от 35 до 2600); от 3,5 до 350 (от 35 до 3500) |
НИИ абсолютного давления с барометрическим модулем IRS-B, МПа (бар) |
0,0035 (0,035) |
Пределы допускаемой абсолютной погрешности измерений избыточного (абсолютного) давления, Па: | |
исполнениеIPS0 |
±(0,02% ИВ + 0,02% ВПИ) ±(0,2% ИВ + 0,2% ВПИ) для ВПИ 25 мбар ±(0,1% ИВ + 0,1% ВПИ) для ВПИ 70 мбар ±(0,04% ИВ + 0,04% ВПИ) для ВПИ 200 мбар |
исполнениеIPS1 |
±(0,01% ИВ + 0,01% ВПИ) ±(0,1% ИВ + 0,1% ВПИ) для ВПИ 25 мбар ±(0,05% ИВ + 0,05% ВПИ) для ВПИ 70 мбар ±(0,02% ИВ + 0,02% ВПИ) для ВПИ 200 мбар |
исполнениеIPS2 |
±(0,005% ИВ + 0,005% ВПИ) ±(0,05% ИВ + 0,05% ВПИ) для ВПИ 25 мбар ±(0,025% ИВ + 0,025% ВПИ) для ВПИ 70 мбар ±(0,01% ИВ + 0,01% ВПИ) для ВПИ 200 мбар |
Пределы допускаемой приведенной погрешности измерений абсолютного давления, % ВПИ: исполнение IRS0 исполнение IRS1 |
±0,01 ±0,005 |
ДИ абсолютного давления барометрическим модулем IRS-B, кПа (мбар) |
от 75 (750) до 115 (1150) |
Погрешность измерений барометрического давления модулем IRS-B, Па (мбар): исполнение IRS0-B исполнение IRS1-B исполнение IRS2-B |
±10 (0,1) ±5 (0,05) ±2,5 (0,025) |
Примечание: ИВ - измеряемая величина, ВП предел измерений, ДИ - диапазон измерений |
И - верхний предел измерений, НИИ - нижний |
Продолжение таблицы 2___________________________________________________________
(1) Калибратор с модулем избыточного давления измеряет абсолютное давление при наличии барометрического модуля, в этом случае погрешность измерений избыточного давления и погрешность барометрического модуля суммируются.
Таблица 3 - Метрологические характеристики
Наименование характеристики |
Значение | |
PACE5000 |
PACE6000 | |
ВПИ избыточного (абсолютного(1)) давления, мбар бар кПа МПа |
25; 70; 200; 350; 700 1; 2; 3,5; 7; 10; 20; 35; 70; 100; 135; 172; 210 2,5; 7; 20; 35; 70; 100; 200; 350; 700 1; 2; 3,5; 7; 10; 13,5; 17,2; 21 | |
ВПИ абсолютного давления, бар кПа |
2; 3,5; 7 ; 10; 20; 35; 70; 100 200; 350; 700; 1000; 2000; 3500; 7000; 10000 | |
НПИ избыточного, МПа (бар) |
-0,1 (-1,0) | |
НПИ абсолютного давления, МПа (бар) |
0,1 (1) | |
НИИ абсолютного давления с барометрическим модулем CM-B, МПа (бар) |
0,0035 (0,035) | |
Пределы допускаемой абсолютной погрешности измерений избыточного давления, Па: | ||
исполнение CM0 |
±(0,02% ИВ + 0,02% ВПИ) ±(0,2% ИВ + 0,2% ВПИ) для ВПИ 25 мбар ±(0,1% ИВ + 0,1% ВПи) для ВПИ 70 мбар ±(0,04% ИВ + 0,04% ВПИ) для ВПИ 200 мбар | |
исполнение CM1 |
±(0,01% ИВ + 0,01% ВПИ) ±(0,1% ИВ + 0,1% ВПИ) для ВПИ 25 мбар ±(0,05% ИВ + 0,05% ВПИ) для ВПИ 70 мбар ±(0,02% ИВ + 0,02% ВПИ) для ВПИ 200 мбар | |
исполнение CM2 |
±(0,005% ИВ + 0,005% ВПИ) ±(0,05% ИВ + 0,05% ВПИ) для ВПИ 25 мбар ±(0,025% ИВ + 0,025% ВИИ) для ВПИ 70 мбар ±(0,01% ИВ + 0,01% ВПИ) для ВПИ 200 мбар | |
Пределы допускаемой приведенной погрешности измерений абсолютного давления, % ВПИ исполнение CM3 |
±0,005 | |
ДИ абсолютного давления барометрическим модулем CM-B, кПа (бар) |
от 75 (750) до 115 (1150) | |
Погрешность измерений барометрического давления модулем CM-B, Па (мбар): исполнение СМ0-В исполнение CM1-B исполнение CM2-B |
±10 (0,1) ±5 (0,05) ±2,5 (0,025) | |
Примечание: ИВ - измеряемая величина, ВПИ пр едел измерений, ДИ - диапазон измерений. (1) Калибратор с модулем избыточного да] наличии барометрического модуля, в этом давления и погрешность барометрического мо |
- верхний предел измерений, НПИ - нижний вления измеряет абсолютное давление при лучае погрешности измерений избыточного дуля суммируются. |
Таблица 4 - Основные технические характеристики
Наименование характеристики |
Значение | ||
PACE1000 |
PACE5000 |
PACE6000 | |
Параметры электрического питания: | |||
- напряжение переменного тока, В |
от 200 до 240 | ||
- частота переменного тока, Гц |
50 | ||
Потребляемая мощность, В^А, не более |
300 | ||
Г абаритные размеры, мм, не более | |||
- высота |
88 |
88 |
132 |
- ширина |
218 |
320 |
320 |
- длина |
250 |
440 |
440 |
Масса, кг, не более |
3,2 |
15 |
16,7 |
Условия эксплуатации: | |||
- температура окружающей среды, °С |
от +15 до +35 | ||
- относительная влажность, %, не более |
80 | ||
- атмосферное давление, кПа |
от 84 до 106,7 | ||
Средняя наработка на отказ, ч |
10000 | ||
Средний срок службы, лет |
10 |
