Номер по Госреестру СИ: 77631-20
77631-20 Преобразователи давления измерительные
(PMP, PTX)
Назначение средства измерений:
Преобразователи давления измерительные PMP, PTX (далее по тексту - преобразователи) предназначены для измерений и преобразований избыточного, абсолютного и разности давлений жидкостей и газов в нормированный аналоговый выходной сигнал постоянного тока или напряжения.
Внешний вид.
Преобразователи давления измерительные
Рисунок № 1
Знак утверждения типа
Знак утверждения типананосится на корпус преобразователя методом наклейки или иным методом, на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Нормативные и технические документы
Поверка
Поверкаосуществляется по документу МП 231-0071-2019 «ГСИ. Преобразователи давления измерительные PMP, PTX. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 15 августа 2019 г.
Основные средства поверки:
Калибраторы давления портативные Метран 501-ПКД-Р (регистрационный номер в Федеральном информационном фонде 22307-09).
Калибраторы многофункциональные DPI 620 (регистрационный номер в Федеральном информационном фонде 60401-15).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и (или) паспорт.
Изготовитель
Druck Ltd., Великобритания
Адрес: Fir Tree Lane, Groby, Leicester LE6 0FH, United Kingdom
Телефон: +44 (0) 116 231 4314, факс: +44 (0) 116 231 4192
Заявитель
Общество с ограниченной ответственностью «ДжиИ Рус Инфра» (ООО «ДжиИ Рус Инфра») Адрес: 123317, г. Москва, Пресненская набережная, д. 10, помещение III, этаж 3, комната 22 Телефон: (495) 739-68-11
Факс: (495) 739-68-01
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научно
исследовательский институт метрологии им. Д.И. Менделеева»
Адрес: 190005, г. Санкт-Петербург, Московский пр., 19
Телефон: (812) 251-76-01
Факс: (812) 713- 01-14
Web-сайт: www.vniim.ru
Принцип действия преобразователей основан на использовании зависимости между измеряемым давлением и упругой деформацией чувствительного элемента. Измеряемое давление воздействует на мембрану чувствительного элемента, на которую нанесен пьезоэлектрический элемент. Под воздействием измеряемого давления мембрана деформируется, что приводит к изменению электрического сопротивления пьезорезистивного элемента, которое в электронном модуле преобразуется в унифицированный аналоговый выходной сигнал.
Преобразователи выпускаются в следующих модификациях:
PMP 3ххх и PTX 3ххх предназначены для измерений избыточного или абсолютного давления (структура кода «3ххх»: вторая цифра «0» - для измерений избыточного или абсолютного давления, «1» - для измерений разности давлений; третья цифра от «0» до «6» означает электрическое соединение, четвертая цифра от «0» до «9» - выходной сигнал);
PMP 37хх предназначены для измерений избыточного или абсолютного давления (структура кода «37хх»: третья цифра от «0» до «6» означает электрическое соединение, четвертая цифра «0» или «1» - вариант выхода).
Пломбировка корпуса преобразователя не предусмотрена.

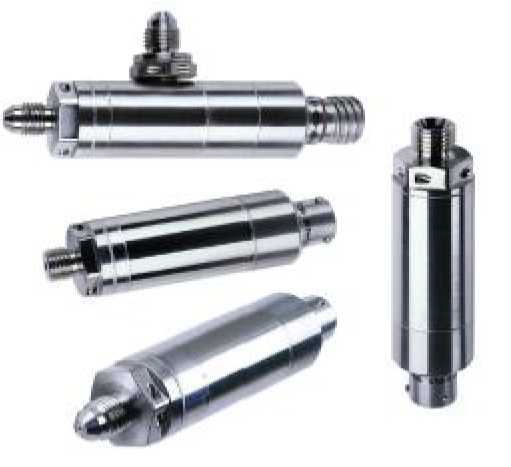

Общий вид преобразователей приведен на рисунке 1.
Рисунок 1 - Общий вид преобразователей давления измерительных
PMP, PTX модификаций PMP 3ххх, PMP 37хх, PTX 3ххх
Программное обеспечение отсутствует.Таблица 1 - Метрологические характеристики
Наименование характеристики |
Значение | ||
PMP 3ххх(2) |
PTX 3ххх(2) |
РМР 37хх(2) | |
Диапазоны измерений абсолютного давления, МПа (бар) |
от 0 до 35 (от 0 до 350) |
от 0 до 35 (от 0 до 350) |
от 0 до 35 (от 0 до 350) |
Диапазоны измерений избыточного давления, МПа (бар) |
от 0 до 35 (от 0 до 350) |
от 0 до 35 (от 0 до 350) |
от 0 до 35 (от 0 до 350) |
Диапазоны измерений разности давлений, МПа (бар) |
от 0 до 3,4 (от 0 до 34) |
от 0 до 3,4 (от 0 до 34) |
- |
Верхний предел измерений абсолютного (или избыточного) давления, МПа (бар) |
от 0,2 до 35 (от 2 до 350) |
от 0,2 до 35 (от 2 до 350) |
от 0,2 до 35 (от 2 до 350) |
Верхний предел измерений разности давлений, МПа (бар) |
от 0,035 до 3,4 (от 0,35 до 34) |
от 0,035 до 3,4 (от 0,35 до 34) |
- |
Пределы допускаемой приведенной погрешности g, % от ДИ(1) |
±0,5(3) (для условий эксплуатации от -10 до +50 °С) ±0,8 (для условий эксплуатации от -40 до +90 °С) ±1,25 (для условий эксплуатации от -54 до +125 °С) |
ДИ - диапазон измерений
ВПИ - верхний предел измерений
-
(1) Конкретное значение погрешности указывается в паспорте на преобразователь.
-
(2) ххх или хх - код модификации, конкретное значение указывается на корпусе и в паспорте на преобразователь.
-
(3) Только для преобразователей с ВПИ от 0,035 до 7 МПа (от 0,35 до 70 бар).
Таблица 2 - Основные технические характеристики
Наименование характеристики |
Значение | ||
PMP 3ххх |
PTX 3ххх |
РМР 37хх | |
Предельное допускаемое давление, МПа (бар) |
2ЪПИ | ||
Выходной сигнал мА |
от 4 до 20 | ||
В |
от 0 до 5 |
от 0,5 до 5 | |
В |
от 0,5 до 5 |
- | |
В |
от 0 до 10 |
- | |
В |
от 1 до 6 |
- | |
В |
от 1 до 10 |
- | |
Напряжение питания постоянного тока, В Номинальное значение питания |
от 18 до 32 |
от 18 до 32 |
от 18 до 32 |
постоянного тока, В |
28 |
28 |
28 |
Потребляемая мощность, В • А, не более |
0,9 |
0,9 |
0,9 |
Масса, г, не более |
240 |
240 |
240 |
Габаритные размеры, мм, не более | |||
- диаметр |
25 |
25 |
25 |
- длина |
104 |
104 |
104 |
Условия эксплуатации: - температура окружающей среды, | |||
°С(1) |
от -10 до +50; -40 до +90; от -54 до +125 | ||
- относительная влажность, % |
от 15 до 95 | ||
- атмосферное давление, кПа |
от 84 до 106,7 | ||
Средняя наработка на отказ, ч |
100000 | ||
Средний срок службы, лет |
11 | ||
ВПИ - верхний предел измерений | |||
() Конкретное значение указывается в паспорте на преобразователь. |
