Номер по Госреестру СИ: 81141-20
81141-20 Преобразователи давления измерительные РТХ1010
( )
Назначение средства измерений:
Преобразователи давления измерительные PTX1010 предназначены для измерений избыточного давления и преобразований в унифицированный электрический выходной сигнал постоянного тока.
Внешний вид.
Преобразователи давления измерительные РТХ1010
Рисунок № 1
Общие сведения
Дата публикации - 25.03.2021
Срок свидетельства -
Номер записи - 180431
ID в реестре СИ - 1386707
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 3 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
нет модификации, PTX1010,
Производитель
Изготовитель - Фирма "Druck Ltd."
Страна - СОЕДИНЕННОЕ КОРОЛЕВСТВО
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Очень удобный отчет для отслеживания динамики наполнения ФГИС АРШИН данными о поверках. В основу отчёта положена система из двух графиков (столбчатых диаграмм) распределения поверок, поступающих в ФГИС аршин по дням. По оси абсцисс «Ox» - дата, по оси ординат «Oy» - количество поверок в штуках. Первый график используется для задания масштабируемого участка, а второй для воспроизведения выбранного участка диаграммы в увеличенном масштабе.
В завершении отчета приводится сводная таблица с данными для возможности самостоятельной обработки информации. Таблица обладает функциями поиска и сортировки по любой из колонок.
Статистика
Кол-во поверок - 87
Выдано извещений - 0
Кол-во периодических поверок - 44
Кол-во средств измерений - 85
Кол-во владельцев - 5
Усредненный год выпуска СИ - 2009
МПИ по поверкам - 1095 дн.
Приказы РСТ, где упоминается данный тип СИ
№2461 от 2020.12.31 Об утверждении типа средств измерений
Наличие аналогов СИ: Преобразователи давления измерительные РТХ1010 ( )
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "Druck Ltd."
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
53900-13 20.06.2018 |
Преобразователи давления, PTX 7000 Фирма "Druck Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ |
2 года |
|
60810-15 27.03.2025 |
Калибраторы тока, UPS-II, UPS-III, UPS-III-IS Фирма "Druck Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ МП |
1 год |
|
61351-15 |
Преобразователи давления измерительные, PTX 651-2348 Фирма "Druck Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ МП |
1 год |
|
72120-18 03.08.2024 |
Калибраторы давления, PACE Фирма "Druck Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ МП |
1 год |
|
77631-20 25.02.2025 |
Преобразователи давления измерительные, PMP, PTX Фирма "Druck Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ МП |
3 года |
|
78051-20 22.04.2025 |
Преобразователи давления измерительные, RPS 8000, DPS 8000 Фирма "Druck Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ МП |
1 год - для преобразователей с пределами допуск. привед. погрешности ±0,01 % и ±0,02 %; 2 года - для преобразователей с пределами допуск. привед. погрешности ±0,03 % |
|
81141-20 |
Преобразователи давления измерительные РТХ1010, Фирма "Druck Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ МП |
3 года |
Отчет позволяет наглядно в виде графа показать основных клинетов организации-поверителя и связи между ними. На графе представлено два типа связей: 1 - связи между выбранной организацией-повериетлем и ее клиентами (красные линии) и 2 - связи между клиентами и иными поверителями (серые линии).
В качестве исходных данных берутся поверки организации-поверителя за последние пол года. Для удобства отображения максимальное количество связей (красные линии) ограничено 2000 (можно поиграться фильтрами). Количество вторичных связей (серые линии) ограничено 10.
Для удобства отображения данных сделано ограничение в виде минимального количества поверок (100 штук), необходимых для формирования связи. Т.е., если между выбранной организацией и клиентмом за все время было сделано менее 100 поверок, то такая связь формироваться не будет.
Кто поверяет Преобразователи давления измерительные РТХ1010 ( )
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО ЦМ "СТП" (RA.RU.311519) | 43 | 43 | 0 | 0 | 43 | 43 | 0 | |||
| АО "ТАНЕКО" (RA.RU.311611) | 44 | 0 | 44 | 0 | 44 | 0 | 44 |
Стоимость поверки Преобразователи давления измерительные РТХ1010 ( )
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
отсутствует.
Знак утверждения типа
Знак утверждения типа нанесен на титульный лист паспорта типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к преобразователю давления измерительному PTX1010ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия
Приказ Росстандарта от 29 июня 2018 г. № 1339 «Об утверждении Государственной поверочной схемы для средств измерений избыточного давления до 4000 МПа»
Приказ Росстандарта от 01 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 1-10-16 до 100 А»
Техническая документация фирмы-изготовителя «Druck Ltd.»
Поверка
Поверкаосуществляется по документу МП 3009/2-311229-2020 «Государственная система обеспечения единства измерений. Преобразователи давления измерительные PTX1010. Методика поверки», утвержденному ООО Центр Метрологии «СТП» 30 сентября 2020 г.
Основные средства поверки:
-
- рабочий эталон 4 разряда единицы избыточного давления в соответствии с ГПС, утвержденной приказом Росстандарта от 29 июня 2018 г. № 1339, соотношение пределов допускаемых основных погрешностей эталона и СИ должно быть не более 1:4;
-
- эталон единицы силы постоянного электрического тока 2 разряда в соответствии с ГПС, утвержденной приказом Росстандарта от 01 октября 2018 г. № 2091 в диапазоне от 0 до 22 мА (в режиме измерения);
-
- калибратор давления портативный Метран-517 (регистрационный номер
39151-12 в Федеральном информационном фонде по обеспечению единства измерений): диапазон измерений силы постоянного тока от 0 до 22 мА, пределы допускаемой основной погрешности ±(0,007 % ИВ + 0,0005 мА), где ИВ - значение измеряемой
(воспроизводимой) величины;
-
- модуль давления эталонный Метран-518, 1МА (регистрационный номер 39152-12 в Федеральном информационном фонде по обеспечению единства измерений): диапазон измерений от 0 до 1 МПа, пределы допускаемой основной приведенной погрешности ±0,02 %.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке преобразователя давления измерительного PTX1010.
Заявитель
Акционерное общество «ТАНЕКО» (АО «ТАНЕКО»)ИНН 1651044095
Адрес: 423570, Российская Федерация, Республика Татарстан, г. Нижнекамск, Промзона
Телефон: (8555) 49-02-02, факс: (8555) 49-02-00
Web-сайт: http://taneco.ru
E-mail: referent@taneco.ru
Испытательный центр
Общество с ограниченной ответственностью Центр Метрологии «СТП»Адрес: 420107, Российская Федерация, Республика Татарстан, г. Казань, ул. Петербургская, д. 50, корп. 5, офис 7
Телефон: (843) 214-20-98, факс: (843) 227-40-10
Web-сайт: http://www.ooostp.ru
E-mail: office@ooostp.ru
Принцип действия преобразователей давления измерительных PTX1010 основан на использовании зависимости между измеряемым давлением и упругой деформацией сенсора, который представляет собой упругую мембрану с нанесенным пьезорезистивным элементом. Под воздействием измеряемого давления мембрана деформируется, что приводит к изменению электрического сопротивления пьезорезистивного элемента, которое в электронном модуле преобразуется в унифицированный аналоговый выходной сигнал.
Преобразователи давления измерительные PTX1010 состоят из мембраны с пьезорезистивным элементом, электронного блока и корпуса.

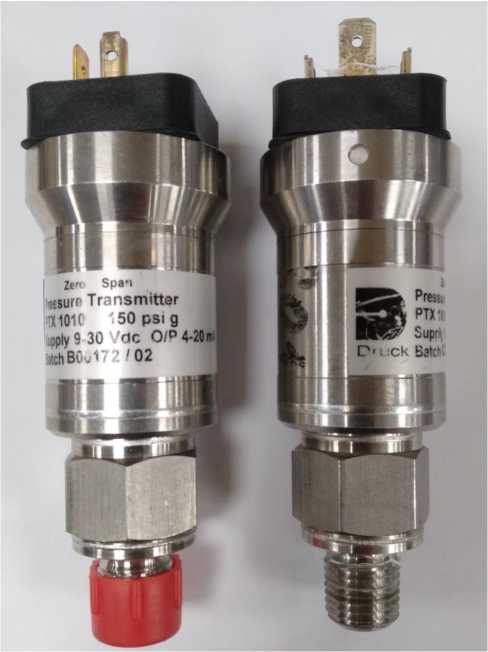

Общий вид преобразователей давления измерительных PTX1010 представлен на рисунке 1.
Рисунок 1 - Общий вид преобразователей давления измерительных PTX1010
Пломбирование преобразователей давления измерительных PTX1010 не предусмотрено.
Таблица 4 -
|
Наименование |
Обозначение |
Количество |
|
Преобразователи давления измерительные PTX1010, заводские номера: A01672/05, A21494/03, A21494/06, A01672/01, A01672/07, A21494/12, A01672/03, A01672/12, A21494/02, A21494/10, A21494/09, A01672/11, A21494/07, A01672/06, A21494/15, A21494/04, A01672/09, A01672/04, A01672/02, A21494/05, B00172/02, B00172/03, B20150/04, B01672/13, B20150/06, B00633/01, C00036/11, B00488/04, C00036/13, C00036/16, C00036/12, B00488/15, C00036/10, C00036/05, B00172/08, C00036/02, B20150/17, B20150/03, B20150/16, A01778/12, B00172/07, B00178/06, C0036/03. |
PTX1010 |
43 шт. |
|
Паспорт |
- |
1 экз. |
|
Методика поверки |
МП 3009/2-311229-2020 |
1 экз. |
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Верхний предел измерений, МПа |
1,034 |
|
Пределы допускаемой приведенной погрешности от верхнего предела измерений при температуре окружающей среды, %:
|
±3,0 ±5,0 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Выходной сигнал |
аналоговый от 4 до 20 мА |
|
Напряжение питания постоянного тока, В |
от 9 до 30 |
|
Потребляемая мощность, Вт, не более |
1 |
|
Габаритные размеры, мм, не более: | |
|
- высота |
105 |
|
- ширина |
37 |
|
- длина |
37 |
|
Масса, кг, не более |
0,25 |
|
Наименование характеристики |
Значение |
|
Условия эксплуатации:
|
от -20 до +80 до 95 при температуре +35 °С от 84,0 до 106,7 |
|
Средняя наработка на отказ, ч |
100000 |
|
Средний срок службы, лет |
11 |
