Номер по Госреестру СИ: 53900-13
53900-13 Преобразователи давления
(PTX 7000)
Назначение средства измерений:
Преобразователи давления PTX 7000 (далее по тексту - преобразователи)
предназначены для измерений и преобразований избыточного или абсолютного давления жидкостей, газов и паров в нормированный аналоговый выходной сигнал постоянного тока.
Внешний вид.
Преобразователи давления
Рисунок № 1
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится типографским способом на титульный лист руководства по эксплуатации и методом наклейки или иным методом на корпус преобразователя.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийСведения о методе измерений приведены в документе «Преобразователи давления PTX 7000. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к преобразователям давления PTX 7000
-
1 ГОСТ 22520-85 «Датчики давления, разрежения и разности давлений с электрическими аналоговыми выходными сигналами ГСП»
-
2 ГОСТ 8.017-79 «ГСИ. Государственный первичный эталон и общесоюзная поверочная схема для средств измерений избыточного давления до 250 МПа»
-
3 ГОСТ 8.223-76 «ГСИ. Государственный специальный эталон и общесоюзная поверочная схема для средств измерений абсолютного давления в диапазоне 2,7-102-4000-102 Па»
-
4 МИ 1997-89 «Рекомендация ГСИ . Преобразователи давления измерительные. Методика поверки»
-
5 Техническая документация изготовителя
Заявитель
ООО «Рустек»194044, г. Санкт-Петербург, Выборгская наб., д. 43, Литер А, оф. 203, 204
тел.: (812) 703-07-83, 703-07-85, факс: (812) 703-07-83
www.rustek.net info@rustek.net
Испытательный центр
ГЦИ СИ ФГУП «ВНИИМ им. Д. И. Менделеева», регистрационный номер 30001-10Адрес: 190005, Санкт-Петербург, Московский пр., д.19,
тел.: (812) 323-96-29, факс: (812) 323-96-30, www.vniim.ru
Принцип действия преобразователей основан на использовании зависимости между измеряемым давлением и упругой деформацией чувствительного элемента.
В качестве чувствительного элемента применяется мембрана (диафрагма), на которую нанесены тензорезистивные элементы из монокристаллического кремния, соединенные по мостовой схеме. Под воздействием измеряемого давления происходит деформация мембраны, приводящая к изменению сопротивлений тензорезисторов и разбалансу моста. Выходной электрический сигнал напряжения разбаланса моста, пропорциональный измеряемому давлению, поступает в электронный блок преобразования для усиления, обеспечения температурной компенсации и преобразования в нормированный аналоговый выходной сигнал постоянного тока.
Конструктивно преобразователь выполнен в виде единого цилиндрического корпуса из нержавеющей стали, в котором расположен чувствительный элемент и электронный блок преобразования. На верхний торец корпуса устанавливается электрический соединитель, нижний торец оснащен резьбовым штуцером, через который в рабочую полость датчика подводится измеряемое давление.
Преобразователи имеют взрывозащищенное (искробезопасное) исполнение и могут применяться во взрывоопасных зонах помещений и наружных установок в соответствии с маркировкой взрывозащиты Exia IICT4.

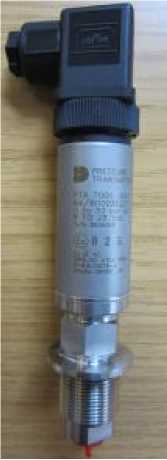

Внешний вид преобразователя приведен на рисунке 1.
Рисунок 1 - Внешний вид преобразователя PTX 7000
Преобразователь - 1 шт.
Руководство по эксплуатации - 1 экз.
Диапазон измерений, МПа (бар) |
от 0 до 3 (от 0 до 30) | ||
Пределы допускаемой приведенной погрешности, у, % от диапазона измерений |
±0,2 | ||
Выходной аналоговый сигнал, мА |
от 4 до 20 | ||
Максимальное допускаемое испытательное давление, | |||
% от верхнего предела измерений, не более |
300 | ||
Напряжение питания постоянного тока, В | |||
номинальное |
24 | ||
допустимое рабочее |
от 9 до 28 | ||
Потребляемая мощность, Вт, не более |
0,48 | ||
Габаритные размеры, мм, не более | |||
диаметр корпуса |
30 | ||
длина |
132 | ||
Масса, кг, не более |
0,35 | ||
Средняя наработка до отказа, ч |
100000 | ||
Средний срок службы, лет |
10 | ||
Условия эксплуатации: | |||
Диапазон рабочих температур окружающей среды, °С |
от минус 20 до 80 | ||
Атмосферное давление окружающего воздуха, кПа |
от 84 до 106,7 | ||
Относительная влажность воздуха, % не более |
95 |
