Номер по Госреестру СИ: 71760-18
71760-18 Газоанализаторы стационарные
(КАМ200-97)
Назначение средства измерений:
Газоанализаторы стационарные КАМ200-97 предназначены для измерений содержания (объемной доли и довзрывоопасных концентраций) метана в воздушных средах, сигнализации о превышении установленных порогов.
Внешний вид.
Газоанализаторы стационарные
Рисунок № 1
Общие сведения
Дата публикации - 30.05.2023
Срок свидетельства - 09.07.2029
Номер записи -
ID в реестре СИ - 397279
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Нет модификации, мод.КАМ200-97, КАМ200-97 (СН4), КАМ200-97, КАМ200, КАМ-200-97, КАМ 200-97, КАМ 20-97, Газоанализатор стационарный КАМ200-97, Без модификации, "КАМ200-97",
Производитель
Изготовитель - Общество с ограниченной ответственностью "АКСИТЕХ" (ООО "АКСИТЕХ")
Страна - РОССИЯ
Населенный пункт - г. Москва
Уведомление о начале осуществления предпринимательской деятельности -
Отчет предоставляет агрегированные данные о стоимости поверки средств измерений в соовтестии с Постановлением Правительства РФ от 20.04.2010 N 250 (ред. от 06.10.2021) "О перечне средств измерений, поверка которых осуществляется только аккредитованными в установленном порядке в области обеспечения единства измерений государственными региональными центрами метрологии"
Записи представлены с разбивкой по регионам, городам и организациям. Данные о стоимости поверки берутся из открытых источников и периодически обновляются.
В качестве поисковой фразы могут быть указаны: номер типа СИ из реестра АРШИНа, часть наименования типа СИ, город или наименование организации. Фраза должна состоять минимум из 5 символов.
Статистика
Кол-во поверок - 2289
Выдано извещений - 52
Кол-во периодических поверок - 736
Кол-во средств измерений - 1722
Кол-во владельцев - 21
Усредненный год выпуска СИ - 2018
МПИ по поверкам - 380 дн.
Приказы РСТ, где упоминается данный тип СИ
№1438 от 2018.07.09 Об утверждении типов средств измерений
№1101 от 2023.05.30 ПРИКАЗ_О внесении изменений в сведения об утвержденных типах средств измерений в части продления срока действия СИ (8)
Наличие аналогов СИ: Газоанализаторы стационарные (КАМ200-97)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью "АКСИТЕХ" (ООО "АКСИТЕХ")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
71760-18 09.07.2029 |
Газоанализаторы стационарные, КАМ200-97 Общество с ограниченной ответственностью "АКСИТЕХ" (ООО "АКСИТЕХ") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
93499-24 16.10.2029 |
Cмарт корректоры, АКСИФЛОУ Общество с ограниченной ответственностью "АКСИТЕХ" (ООО "АКСИТЕХ") (РОССИЯ г. Москва) |
ОТ МП |
5 лет |
Отчет позволяет выбрать период исследования (например, с 2010 по 2023 годы) и группы СИ (например, [GNSS-ПРИЕМНИКИ СПУТНИКОВЫЕ] [GNSS-ПРИЕМНИКИ СПУТНИКОВЫЕ ГЕОДЕЗИЧЕСКИЕ]) и получить по заданным входным условиям информацию о типах СИ, входящих в выбранные группы, количестве поверок (всех, первичных, периодических и извещений) и количестве средств измерений каждого из типов СИ.
Пояснения
Поверок - всего поверок за выбранный период
Первичных поверок - в качестве маркера первичной поверки берется статус, передаваемый из АРШИН (это не аналитика, а статус из АРШИНа)
Периодических поверок - в качестве маркера периодической поверки берется статус, передаваемый из АРШИН
Без статуса - вычисляется по формуле: Поверок-(Первичных поверок+Периодических поверок)
Кол-во извещений - в качестве маркера извещения поверки берется статус, передаваемый из АРШИН
Кол-во СИ - количество уникальных СИ (год + заводской номер + СИ), поверенных за выбранный период
Кол-во действующих СИ - количество уникальных СИ (год + заводской номер + СИ), действующими на сегодняшнюю дату поверками. Сюда попадают СИ, где поле с датой окончания поверки пустое (т.е. для СИ есть только первичная поверка при выпуске с производства и это не извещение о непригодности) или дата окончания поверки еще не истекла.
Кто поверяет Газоанализаторы стационарные (КАМ200-97)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "НМОП" (RA.RU.311359) | 73 | 20 | 0 | 73 | 0 | 73 | 0 | 73 | ||
| ФБУ "Брянский ЦСМ" (RA.RU.311364) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ООО "АМК-ЮГ" (РОСС RU.0001.310008) | 1277 | 1134 | 103 | 0 | 1235 | 1132 | 103 | |||
| ФБУ "АСТРАХАНСКИЙ ЦСМ" (RA.RU.311475) | РСТ | 4 | 0 | 4 | 0 | 4 | 0 | 4 | ||
| ООО "ГАЗПРОМ ГАЗОРАСПРЕДЕЛЕНИЕ ТОМСК" (RA.RU.312043) | 4 | 0 | 4 | 0 | 4 | 0 | 4 | |||
| ООО "ГАЗПРОМ ПХГ" (RA.RU.311196) | 79 | 15 | 0 | 79 | 0 | 79 | 0 | 79 | ||
| ФБУ "РОСТОВСКИЙ ЦСМ" (RA.RU.311306) | РСТ | 6 | 0 | 6 | 0 | 6 | 0 | 6 | ||
| ФБУ "ВОРОНЕЖСКИЙ ЦСМ" (RA.RU.311467) | РСТ | 30 | 6 | 0 | 30 | 0 | 30 | 0 | 30 | |
| ФБУ "КОСТРОМСКОЙ ЦСМ" (RA.RU.311489) | РСТ | 32 | 0 | 18 | 2 | 32 | 0 | 18 | ||
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311483) | РСТ | 42 | 0 | 42 | 5 | 42 | 0 | 42 | ||
| ФБУ "ПСКОВСКИЙ ЦСМ" (RA.RU.311507) | РСТ | 21 | 6 | 0 | 21 | 0 | 21 | 0 | 21 | |
| ФБУ "ВОЛОГОДСКИЙ ЦСМ" (RA.RU.311504) | РСТ | 25 | 5 | 0 | 25 | 4 | 0 | 0 | 0 | |
| ФБУ "Волгоградский ЦСМ" (RA.RU.311474) | РСТ | 20 | 18 | 0 | 20 | 0 | 20 | 0 | 20 | |
| ФБУ "БЕЛГОРОДСКИЙ ЦСМ" (RA.RU.311380) | РСТ | 14 | 3 | 0 | 14 | 0 | 14 | 0 | 14 | |
| ФБУ "КАЛИНИНГРАДСКИЙ ЦСМ" (RA.RU.311465) | РСТ | 5 | 0 | 5 | 1 | 5 | 0 | 5 | ||
| ФБУ "Тверской ЦСМ" (RA.RU.311253) | РСТ | 82 | 18 | 0 | 66 | 0 | 16 | 0 | 0 | |
| ООО "АМК-ЮГ" (РОСС RU.0001.310008) | 43 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "Тверской ЦСМ" (RA.RU.311253) | РСТ | 16 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ООО "ГАЗПРОМ ТРАНСГАЗ САМАРА" (RA.RU.310662) | 57 | 10 | 0 | 57 | 24 | 57 | 0 | 57 | ||
| ООО "ГАЗПРОМ ТРАНСГАЗ ТОМСК" (RA.RU.310626) | 12 | 4 | 0 | 12 | 1 | 12 | 0 | 12 | ||
| ООО "ЦМТР" (RA.RU.311593) | 31 | 25 | 0 | 31 | 3 | 31 | 0 | 31 | ||
| ООО СЦ "МЕТРОЛОГИЯ" (РОСС RU.0001.310400) | 12 | 0 | 12 | 0 | 0 | 0 | 0 | |||
| ФБУ "НИЖЕГОРОДСКИЙ ЦСМ" (RA.RU.311315) | РСТ | 32 | 7 | 0 | 32 | 5 | 32 | 0 | 32 | |
| АО "ГАЗПРОМ ГАЗОРАСПРЕДЕЛЕНИЕ ПЕНЗА" (РОСС RU.0001.310219) | 4 | 4 | 0 | 4 | 0 | 4 | 0 | 4 | ||
| ФБУ "ХАБАРОВСКИЙ ЦСМ" (RA.RU.311510) | РСТ | 4 | 4 | 0 | 4 | 0 | 4 | 0 | 4 | |
| ООО "ПМ" (RA.RU.312573) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| ФБУ «КУЗБАССКИЙ ЦСМ» (RA.RU.311469) | РСТ | 2 | 2 | 0 | 2 | 0 | 2 | 0 | 2 | |
| ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311499) | РСТ | 8 | 4 | 4 | 4 | 0 | 8 | 4 | 4 | |
| ООО "ПРОМГАЗСЕРВИС" (RA.RU.313982) | 5 | 5 | 0 | 5 | 0 | 5 | 0 | 5 | ||
| ООО "РТ КЛЕВЕР" (RA.RU.314350) | 2 | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311501) | 25 | 13 | 0 | 25 | 3 | 25 | 0 | 25 | ||
| ФБУ "ПРИОКСКИЙ ЦСМ" (RA.RU.311265) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| ОБЩЕСТВО С ОГРАНИЧЕННОЙ ОТВЕТСТВЕННОСТЬЮ "АКСИТЕХ СЕРВИС"(ООО "АКСИТЕХ СЕРВИС") | 304 | 304 | 286 | 18 | 0 | 304 | 286 | 18 | ||
| ФБУ "КОМИ ЦСМ" (RA.RU.311490) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| АО "ГАЗПРОМ ГАЗОРАСПРЕДЕЛЕНИЕ СМОЛЕНСК" (RA.RU.310651) | 12 | 8 | 0 | 12 | 4 | 12 | 0 | 12 |
Стоимость поверки Газоанализаторы стационарные (КАМ200-97)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Вологодский ЦСМ Вологодская область |
1973 | 1930 |
|
ФБУ Вологодский ЦСМ Вологодская область |
1971 | 1930 |
|
ФБУ Калининградский ЦСМ Калининградская область |
2191 | 1930 |
|
ФБУ Тест-С.-Петербург Санкт-Петербург |
2030 | 1930 |
|
ФБУ Тверской ЦСМ Тверская область |
1487 | 1930 |
Программное обеспечение
Газоанализаторы стационарные КАМ200-97 имеют встроенное программное обеспечение (ПО) «97», выполняющее следующие функции: преобразование выходного сигнала сенсоров в единицы объемной доли метана, % и % НКПР, оповещение о превышении заданных порогов содержания определяемых компонентов. Полученная измерительная информация доступна по цифровому интерфейсу обмена данными с внешними устройствами (персональный компьютер, системы верхнего уровня). Сигнализация об аварийных ситуациях с помощью дискретных выходов.
Внешнее (сервисное) ПО «KAM200_97_UTIL», устанавливаемое на ПК, служит для визуализации измерительной информации, получаемой по цифровому интерфейсу обмена данными с газоанализатором, имеет средства сохранения в файл журнала показаний газоанализатора
Уровень защиты программного обеспечения «высокий» по Р.50.2.077-2014 (Для защиты ПО и измерительной информации от несанкционированного доступа предусмотрено многоступенчатое разграничение прав доступа. Защита реализована при помощи различных паролей для каждого из уровней доступа к ПО).
Влияние программного обеспечения анализаторов учтено при нормировании метрологических характеристик.
Таблица 1 - Идентификационные данные ПО газоанализаторов стационарных КАМ200-97
|
Идентификационные данные (признаки) |
Значение |
|
Встроенное ПО | |
|
Идентификационное наименование ПО |
97 |
|
Номер версии (идентификационный номер ПО), не ниже |
не ниже 1.0.0 |
|
Цифровой идентификатор ПО |
- |
|
Внешнее (сервисное) ПО | |
|
Идентификационное наименование ПО |
КАМ200 97 UTIL |
|
Номер версии (идентификационный номер ПО), не ниже |
не ниже 1.0.0 |
|
Цифровой идентификатор ПО |
- |
Знак утверждения типа
Знак утверждения типананосится типографским способом на шильдик на корпусе газоанализатора и титульный лист руководства по эксплуатации.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к газоанализаторам стационарным КАМ200-97
ГОСТ 8.578-2014 ГСИ. Государственная поверочная схема для средств измерений содержания компонентов в газовых средах.
ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия.
ГОСТ Р 52350.29.1-2010 Взрывоопасные среды. Часть 29-1. Газоанализаторы. Общие технические требования и методы испытаний газоанализаторов горючих газов.
ГОСТ IEC 60079-29-1-2013 Взрывоопасные среды. Часть 29-1. Газоанализаторы. Требования к эксплуатационным характеристикам газоанализаторов горючих газов.
ГОСТ 30852.19-2002 Электрооборудование взрывозащищенное. Часть 20. Данные по горючим газам и парам, относящиеся к эксплуатации электрооборудования.
ТУ 4217-007-87568835-17 Газоанализаторы стационарные КАМ200-97. Технические условия.
Поверка
Поверкаосуществляется по документу МП 205-07-2018 «Газоанализаторы стационарные КАМ200-97. Методика поверки», утвержденному ФГУП «ВНИИМС» 12 апреля 2018 г.
Основные средства поверки:
- государственные стандартные образцы состава газовых смесей - эталоны 2-го разряда по ГОСТ 8.578-2014 в баллонах под давлением: ГСО № 10541-2014 состава СН4/воздух (азот).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в паспорт и/или на свидетельство о поверке.
Изготовитель
Общество с ограниченной ответственностью «АКСИТЕХ» (ООО «АКСИТЕХ»)ИНН 7715708080
Адрес: 117246, г. Москва, Научный проезд, д. 19, эт. 5, комн. 4-7
Телефон/факс: +7 (499) 700-02-22
E-mail: info@axitech.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы»
Адрес: 119361, г. Москва, ул. Озерная, д. 46
Телефон: +7 (495) 437-55-77, факс: +7 (495) 437-56-66
E-mail: office@vniims.ru
Web-сайт: www.vniims.ru
Газоанализаторы стационарные КАМ200-97 являются одноканальными стационарными автоматическими приборами непрерывного действия.
Принцип действия газоанализаторов - оптический, основанный на изменении поглощения инфракрасного излучения анализируемой средой в зависимости от содержания определяемого компонента. Способ отбора пробы - диффузионный.
Газоанализаторы стационарные КАМ200-97 выполнены в едином цилиндрическом корпусе, с одной стороны которого расположен кабельный ввод с промаркированными проводами для подключения внешних цепей, с другой - находится измерительная ячейка, защищенная полупроницаемой мембраной от запотевания и металлической сеткой от механических повреждений. На корпусе газоанализатора расположен многоцветный светодиодный индикатор состояний, предназначенный для сигнализации о превышении установленных порогов содержания компонентов в окружающем воздухе, а также о неисправностях прибора.
Внутри корпуса расположен датчик инфракрасный оптический, состоящий из инфракрасного светодиода, приемников опорного и измерительного каналов, усилителей сигналов, стабилизатора питания и микроконтроллера. Датчик выдает значение содержанияизмеряемого газа (объемной доли, % и довзрывоопасной концентрации, % НКПР) в цифровой форме по последовательному интерфейсу UART. Датчик имеет искробезопасное исполнение с маркировкой Ex ia I Ma U/Ex ia IIC Ga U и подключается к газоанализатору по искробезопасным цепям.
Модуль интерфейса включает в себя управляющий микроконтроллер, формирователи сигналов последовательного интерфейса и дискретных сигналов превышения порогов.
Микроконтроллер выполняет следующие функции:
-
- управление прибором;
-
- индикацию состояния и режима газоанализатора;
-
- опрос датчика;
-
- обмен информацией с внешними устройствами.
По отдельной линии, независимо от обмена по цифровому интерфейсу, выдаются дискретные сигналы по двум каналам, информирующие о превышении заданных порогов содержания определяемого компонента.
Выходными сигналами газоанализаторов являются:
-
- цифровой RS-485;
-
- два независимых дискретных от 0 до (UnuT - 0,6) В, где UnuT - напряжение питания газоанализатора.

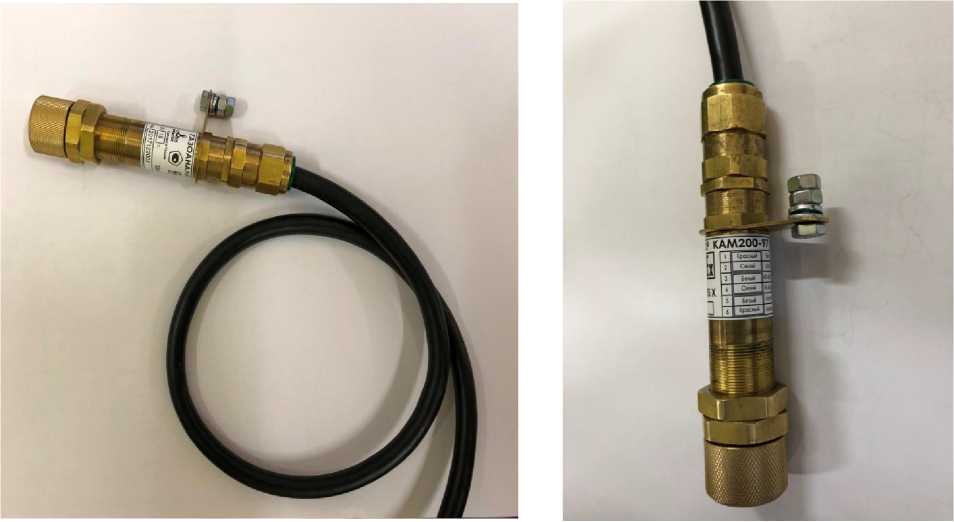

Общий вид газоанализаторов стационарных КАМ200-97 представлен на рисунке 1.
Пломбирование газоанализаторов не предусмотрено.
Рисунок 1 - Общий вид газоанализаторов стационарных КАМ200-97
Таблица 4 - Комплектность газоанализаторов стационарных КАМ200-97
|
Наименование |
Обозначение |
Количество |
|
Г азоанализатор стационарный КАМ200-97 |
АЕТС.468157.053 |
1 шт. |
|
ПО КАМ200 97 UTIL (на диске) |
1 шт. 1) | |
|
ЗИП, комплект |
по заказу 2) | |
|
Адаптер для подачи ПГС |
1 шт. 1) | |
|
Преобразователь интерфейсов |
по заказу 2) | |
|
Упаковка, комплект |
1 шт. | |
|
Руководство по эксплуатации |
АЕТС.468157.053 РЭ |
1 экз. 3) |
|
Паспорт |
АЕТС.468157.053 ПС |
1 экз. |
|
Руководство оператора ПО |
АЕТС.468157.053 РО |
1 экз. 3) |
|
Методика поверки |
МП 205-07-2018 |
1 экз. |
| ||
|
виде (PDF) в специальном разделе на сайте www.axitech.ru. Поставка в твердых копиях и их | ||
|
количество на партию согласовывается с заказчиком. | ||
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений объёмной доли метана, % (% НКПР) |
от 0 до 2,2 (от 0 до 50) |
|
Пределы допускаемой основной абсолютной погрешности измерений, об. доля, % (% НКПР) |
±0,2 (±5) |
|
Пределы допускаемой погрешности срабатывания сигнализации о превышении установленных порогов, об. доля, % (% НКПР) |
±0,2 (±5) |
|
Пределы допускаемой дополнительной погрешности измерений, в долях от основной, До, не более: - при изменении температуры окружающей среды на каждые 10 оС от нормальной (от +15 до +25 оС) в диапазоне рабочих температур |
0,5 |
|
- при изменении атмосферного давления на каждые 5 кПа от нормального 101,3 кПа в рабочем диапазоне |
0,3 |
|
- при изменении относительной влажности окружающей среды на каждые 10 % от 50 % в рабочем диапазоне |
0,4 |
|
Вариация выходного сигнала (в долях от основной До), не более |
0,5 |
|
Примечание - Значения НКПР (нижний концентрационный предел распространения | |
|
пламени) указаны в соответствии с ГОСТ 30852.19-2002 для |
метана 100 % НКПР |
|
соответствует 4,4 % объемной доли. | |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Время выхода на режим, с, не более |
300 |
|
Время установления выходного сигнала на уровне 90 %, с, не более |
120 |
|
Параметры электрического питания: | |
|
- напряжение постоянного тока, В |
от 3,6 до 30 |
|
Потребляемая мощность, Вт, не более |
1,5 |
|
Габаритные размеры, мм, не более: | |
|
- диаметр |
30 |
|
- длина (без кабеля) |
150 |
|
Масса (без кабеля), кг, не более |
0,35 |
|
Условия эксплуатации: | |
|
- температура окружающей среды, С |
от -40 до +60 |
|
- относительная влажность воздуха 1),% |
от 5 до 98 |
|
- атмосферное давление, кПа |
от 84 до 106,7 |
|
Параметры преобразования измеренных значений в выходной цифровой сигнал по каналу связи RS485:
|
двоично-десятичный 3 0,01/1 |
|
Маркировка взрывозащиты |
1ExdibIIBT5 X |
|
Степень защиты по ГОСТ 14254-2015 |
IP64 |
|
Время наработки на отказ, ч, не менее |
40000 |
|
1) Допускается конденсация (кратковременно). | |
