Номер по Госреестру СИ: 93499-24
93499-24 Cмарт корректоры
(АКСИФЛОУ)
Назначение средства измерений:
Смарт корректоры АКСИФЛОУ (далее - корректоры) предназначены для измерений давления, температуры, количества импульсов от счетчиков газа и вычислений объемного расхода и объема природного газа при стандартных условиях по ГОСТ 2939-63, а также измерений разности давлений и температуры окружающей среды.

Внешний вид.
Cмарт корректоры
Рисунок № 1

Внешний вид.
Cмарт корректоры
Рисунок № 2

Внешний вид.
Cмарт корректоры
Рисунок № 3

Внешний вид.
Cмарт корректоры
Рисунок № 4
Программное обеспечение
В корректорах применяется встроенное программное обеспечение (далее - ПО). Преобразование измеряемых величин и обработка измеренных данных выполняется с использованием внутренних аппаратных и программных средств. ПО корректора хранится в энергонезависимой памяти.
Программное обеспечение корректоров разделено на:
-
- метрологически значимую часть;
-
- метрологически незначимую часть;
Разделение программного обеспечения выполнено внутри кода ПО на уровне языка программирования. К метрологически значимой части ПО относятся:
-
- программные модули, принимающие участие в обработке (расчетах) результатов измерений или влияющие на них;
-
- программные модули, осуществляющие отображение измерительной информации, ее хранение, защиту ПО и данных;
-
- параметры ПО, участвующих в вычислениях и влияющие на результат измерений.
Идентификационные данные метрологически значимой части программного обеспечения корректора приведены в таблице 1.
Таблица 1 -
значимой части ПО
данные
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
AXIFLOW |
Номер версии (идентификационный номер) ПО |
з.оо1 |
Цифровой идентификатор ПО |
516942 |
2 контрольная сумма для метрологически значимой части. |
Уровень защиты метрологически значимой части программного обеспечения смарт корректоров АКСИФЛОУ от преднамеренных изменений - «высокий» по Р 50.2.077-2014. Конструкция исключает возможность несанкционированного влияния на ПО корректора.
Для конфигурирования и отображения информации с корректора используется внешнее прикладное ПО, устанавливаемое на сторонние устройства (например, на портативный компьютер или иное). Прикладное ПО предназначено для удобного отображения и конфигурирования корректоров, настройки сценариев работы встроенной системы телеметрии.
Знак утверждения типа
Знак утверждения типа наносится на лицевую панель корректоров методом фотопечати. Общий вид корректора с указанием места нанесения знака утверждения типа и заводского номера представлен на рисунке 2. Общий вид шильдика с указанием места нанесения заводского номера представлен на рисунке 3.
Место нанесения наклейки
Место расположения шильдика
Место нанесения знака утверждения типа

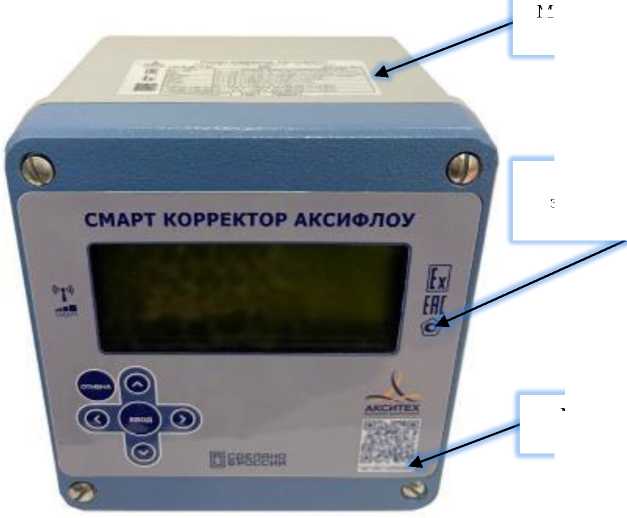

Рисунок 2 - Общий вид смарт корректора АКСИФЛОУ, указание места расположения знака утверждения типа, наклейки и шильдика

Рисунок 3 - Общий вид шильдика смарт корректора АКСИФЛОУ
Схема пломбирования корректоров от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунке 4.

Рисунок 4 - Места пломбировки корректора, обозначение места нанесения знака поверки
Программное обеспечениеВ корректорах применяется встроенное программное обеспечение (далее - ПО). Преобразование измеряемых величин и обработка измеренных данных выполняется с использованием внутренних аппаратных и программных средств. ПО корректора хранится в энергонезависимой памяти.
Программное обеспечение корректоров разделено на:
-
- метрологически значимую часть;
-
- метрологически незначимую часть;
Разделение программного обеспечения выполнено внутри кода ПО на уровне языка программирования. К метрологически значимой части ПО относятся:
-
- программные модули, принимающие участие в обработке (расчетах) результатов измерений или влияющие на них;
-
- программные модули, осуществляющие отображение измерительной информации, ее хранение, защиту ПО и данных;
-
- параметры ПО, участвующих в вычислениях и влияющие на результат измерений.
Идентификационные данные метрологически значимой части программного обеспечения корректора приведены в таблице 1.
Таблица 1 -
значимой части ПО
данные
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
AXIFLOW |
Номер версии (идентификационный номер) ПО |
з.оо1 |
Цифровой идентификатор ПО |
516942 |
2 контрольная сумма для метрологически значимой части. |
Уровень защиты метрологически значимой части программного обеспечения смарт корректоров АКСИФЛОУ от преднамеренных изменений - «высокий» по Р 50.2.077-2014. Конструкция исключает возможность несанкционированного влияния на ПО корректора.
Для конфигурирования и отображения информации с корректора используется внешнее прикладное ПО, устанавливаемое на сторонние устройства (например, на портативный компьютер или иное). Прикладное ПО предназначено для удобного отображения и конфигурирования корректоров, настройки сценариев работы встроенной системы телеметрии.
Метрологические и технические характеристикиТаблица 2 - Метрологические характеристики
Наименование характеристики |
Значение |
Диапазон измерений абсолютного давления1, МПа |
от 0,08 до 7,5 включ. |
Диапазон измерений разности давлений2, кПа |
от 0 до 1,6 включ.; от 0 до 2,5 включ.; от 0 до 4,0 включ.; от 0 до 6,3 включ.; от 0 до 10,0 включ.; от 0 до 16,0 включ.; от 0 до 25,0 включ.; от 0 до 40,0 включ. |
Диапазон измерений температуры газа, °С |
от -30 до +60 |
Диапазон измерений температуры окружающей среды, °С |
от -40 до +60 |
Пределы допускаемой относительной погрешности, %: - измерений абсолютного давления |
±0,35 |
|
±0,1 |
реализацией алгоритмов - приведений объёма к стандартным условиям с учетом |
±0,05 |
погрешности измерения давления, температуры и вычисления коэффициента коррекции |
±0,37 |
Пределы основной приведенной к верхнему пределу измерений погрешности измерений разности давлений, % |
± 0,1 |
Пределы допускаемой дополнительной приведенной погрешности разности давлений от изменения температуры окружающей среды в диапазоне рабочих температур на каждые 10 °С, % |
± 0,1 |
Пределы допускаемой абсолютной погрешности измерений температуры окружающей среды, °С |
± 1 |
Нормальные условия измерений: - температура окружающей среды, °С |
от +15 до +25 |
1 Конкретные значения указываются в эксплуатационной документации | |
изготовителя. | |
2 Диапазон измерений выбирается при заказе. |
Таблица 3 - Технические
Наименование характеристики |
Значение |
Сигнал от счетчика газа низкочастотный, Гц, не более |
8 |
Сигнал от счетчика газа высокочастотный, кГц, не более |
5 |
Коэффициент преобразования сигнала от счетчика газа с низкочастотным выходом имп/м3 |
0,01; 0,1; 1; 10; 100 |
Коэффициент преобразования сигнала от счетчика газа с высокочастотным выходом имп/м3 |
от 1 до 99999 |
Цифровые проводные интерфейсы: - RS-232/485, шт. |
2 |
- USB для конфигурирования, шт. |
1 |
Цифровые беспроводные интерфейсы: - GSM/GPRS, шт. |
1 |
Дискретные входы: - максимальное входное напряжение, В; |
30 |
- входной ток дискретных входов, мА; |
2 |
- количество, шт. |
4 |
Выходной импульсный сигнал: - максимальное входное напряжение, В; |
30 |
- максимальный ток нагрузки, мА; |
100 |
- количество, шт. |
4 |
Дисплей: - количество строк |
4 |
- количество символов в строке |
20 |
Параметры электрического питания: - напряжения постоянного тока, встроенное, В |
7,2 (2 или 4 батареи по 3,6) |
- напряжения постоянного тока, внешнего источника, В |
9 ± 0,9 |
Габаритные размеры корпуса (без учета преобразователя разности давлений), мм, не более - длина |
200 |
- ширина |
180 |
- глубина |
130 |
Масса, кг, не более |
4,0 |
Условия эксплуатации: - температура окружающей среды, °С |
от -40 до +60 |
- относительная влажность воздуха, % |
до 95 |
- атмосферное давление, кПа |
от 84,0 до 106,7 |
Маркировка взрывозащиты |
1Ех ib IIB Т4 Gb X |
Таблица 4 - Показатели надежности
Наименование характеристики |
Значение |
Средняя наработка на отказ, ч |
100000 |
Средний срок службы, лет |
12 |
на лицевую панель корректоров методом фотопечати и на титульные листы эксплуатационной документации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 3 АЕТС.408844.001 РЭ «Смарт корректор АКСИФЛОУ Руководство по эксплуатации».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измерений
Приказ Росстандарта от 23 декабря 2022 г. № 3253 «Об утверждении
Государственной поверочной схемы для средств измерений температуры»;
декабря 2019 г. № 2900 «Об утверждении для средств измерений абсолютного давления
от 6
схемы
Приказ Росстандарта Государственной поверочной в диапазоне 1-10’1 - 1^107 Па»;
от 31
августа 2021 г. № 1904 «Об утверждении
Приказ Росстандарта
Государственной поверочной схемы для средств измерений разности давлений до 1^105 Па»; ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия;
ТУ 26.51.52-001-87568835-2024 Смарт корректор АКСИФЛОУ. Технические условия.
ПравообладательОбщество с ограниченной ответственностью «АКСИТЕХ» (ООО «АКСИТЕХ») ИНН 7715708080
Юридический адрес: 117246, г. Москва, Научный пр-д, д. 19, эт. 5, ком. 4-7
Испытательный центр
Федеральное государственное бюджетное учреждение «Всероссийский научно-исследовательский институт метрологической службы» (ФГБУ «ВНИИМС») Адрес: 119361, Москва, вн. тер. г. муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46Телефон: +7 (495) 437-55-77
Web-сайт: www.vniims.ru
E-mail: office@vniims.ru
Принцип работы корректоров основан на измерении количества импульсов, поступающих от счетчика газа пропорционально значению объема газа при рабочих условиях, измерении давления и температуры газа, а также вычислении коэффициента сжимаемости газа и коэффициента коррекции, объема газа и объемного расхода при стандартных условиях. Информация о плотности при стандартных условиях и составе измеряемой среды задается в виде условно-постоянных параметров. Корректоры могут использоваться в работе в составе комплексов для измерений количества газа.
В состав корректора входит встроенный преобразователь абсолютного давления измеряемой среды и преобразователь температуры измеряемой среды. Корректор выполнен в металлическом корпусе. Внутри корпуса расположены плата контроллера с блоком корректора газа и источник питания батарейного типа. На лицевой панели корректора расположены клавиатура и дисплей.
В зависимости от комплектации в состав корректора могут входить:
-
- преобразователь температуры окружающей среды;
-
- преобразователь разности давлений.
Корректор обеспечивает:
-
- работу со счетчиками объема газа, которые имеют импульсный выходной сигнал;
-
- измерение температуры газа встроенным термометром сопротивления платиновым по ГОСТ 6651-2009 с номинальной статической характеристикой преобразования (далее - НСХ) 500П (Pt500);
-
- измерение абсолютного давления газа преобразователем давления;
-
- вычисление объемного расхода и объема газа, при стандартных условиях. В корректоре реализованы методы расчета коэффициента сжимаемости природного газа по ГОСТ 30319.2-2015, ГОСТ Р 70927-2023;
-
- хранение архивов измеренных и расчетных параметров, ведение журналов событий.
В зависимости от комплектации корректор может обеспечивать:
-
- измерение перепада давления на счетчике, фильтре или других устройствах;
-
- измерение температуры дополнительным преобразователем температуры с НСХ 500П (Pt500).
-
- передачу измеренной и вычисленной информации по каналу GSM/GPRS и проводным интерфейсам связи во внешнюю систему обработки результатов измерений;
-
- измерение и контроль параметров, связанных с эксплуатацией комплексов для измерений количества газа;
-
- передачу на верхний уровень текущих и архивных данных, контроль за комплексом технических средств узла измерений расхода газа, питания и подключения внешних устройств и других измерителей по интерфейсам с передачей данных на пульт управления оператора с помощью встроенной системы телеметрии;
-
- уведомление при отказе измерительных преобразователей, при выходе измеряемых параметров за установленные пределы и в случае сбоев в работе корректора.
Корректор выполнен с видом взрывозащиты «искробезопасная электрическая цепь» уровня «ib» группы ПВ, может устанавливаться во взрывоопасных зонах и имеет маркировку взрывозащиты1Ех ib ПВ Т4 Gb X.

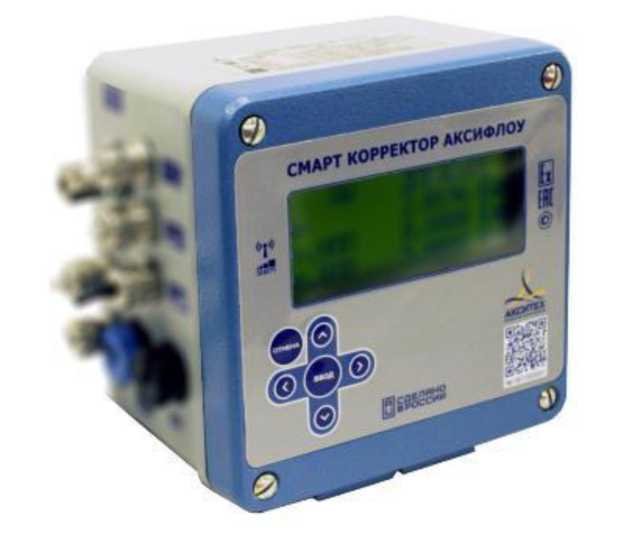

На рисунке 1 приведен общий вид смарт корректора АКСИФЛОУ.

Рисунок 1 - Общий вид смарт корректора АКСИФЛОУ
Заводской номер корректоров, состоящий из десяти арабских цифр, и QR-код в виде пиктограммы, содержащий ссылку на заводской номер, наносятся типографским способом на наклейку, размещаемую на лицевой панели корректоров и (или) шильдик на верхней панели корректора. Также заводской номер записывается в энергонезависимую память корректоров при выпуске из производства. При идентификации корректоров приоритетной является информация в энергонезависимой памяти. Знак утверждения типа наносится на лицевую панель корректоров методом фотопечати. Общий вид корректора с указанием места нанесения знака утверждения типа и заводского номера представлен на рисунке 2. Общий вид шильдика с указанием места нанесения заводского номера представлен на рисунке 3.

Место нанесения наклейки
Место расположения шильдика
Место нанесения знака утверждения типа
Рисунок 2 - Общий вид смарт корректора АКСИФЛОУ, указание места расположения знака утверждения типа, наклейки и шильдика

Рисунок 3 - Общий вид шильдика смарт корректора АКСИФЛОУ
Схема пломбирования корректоров от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунке 4.

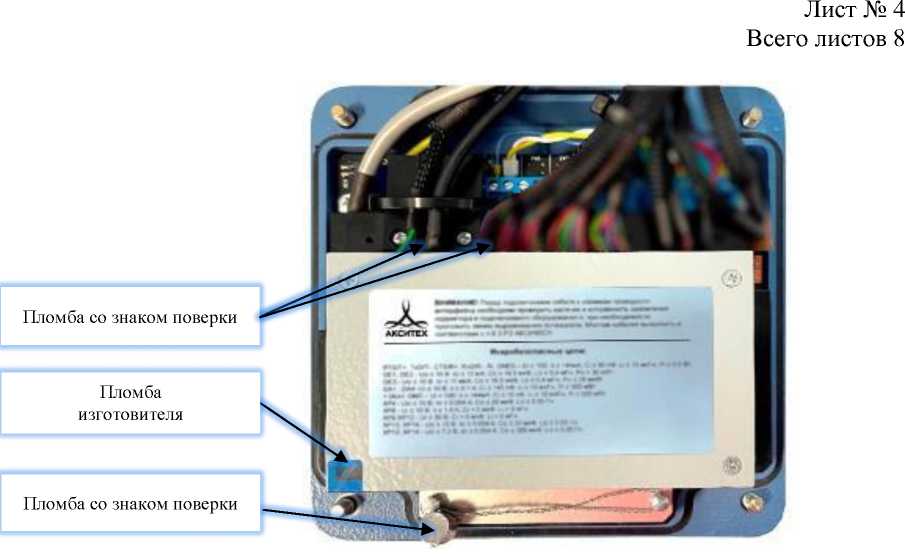

Рисунок 4 - Места пломбировки корректора, обозначение места нанесения знака поверки
Таблица 5 - Комплектность
Наименование |
Обозначение |
Количество |
Смарт корректор АКСИФЛОУ |
АЕТС.408844.001 |
1 шт. |
Паспорт |
АЕТС.408844.001 ПС |
1 экз. |
Руководство оператора1 |
АЕТС.408844.001 РО |
1 экз. (по заказу) |
Руководство по эксплуатации1 |
АЕТС.408844.001 РЭ |
1 экз. (по заказу) |
Преобразователь разности давлений2 |
— |
1 шт. (по заказу) |
Термопреобразователь для измерения температуры окружающей среды2 |
— |
1 шт. (по заказу) |
Комплект монтажных частей (КМЧ)2 |
— |
1 комплект (по заказу) |
|
Таблица 2 - Метрологические характеристики
Наименование характеристики |
Значение |
Диапазон измерений абсолютного давления1, МПа |
от 0,08 до 7,5 включ. |
Диапазон измерений разности давлений2, кПа |
от 0 до 1,6 включ.; от 0 до 2,5 включ.; от 0 до 4,0 включ.; от 0 до 6,3 включ.; от 0 до 10,0 включ.; от 0 до 16,0 включ.; от 0 до 25,0 включ.; от 0 до 40,0 включ. |
Диапазон измерений температуры газа, °С |
от -30 до +60 |
Диапазон измерений температуры окружающей среды, °С |
от -40 до +60 |
Пределы допускаемой относительной погрешности, %: - измерений абсолютного давления |
±0,35 |
|
±0,1 |
реализацией алгоритмов - приведений объёма к стандартным условиям с учетом |
±0,05 |
погрешности измерения давления, температуры и вычисления коэффициента коррекции |
±0,37 |
Пределы основной приведенной к верхнему пределу измерений погрешности измерений разности давлений, % |
± 0,1 |
Пределы допускаемой дополнительной приведенной погрешности разности давлений от изменения температуры окружающей среды в диапазоне рабочих температур на каждые 10 °С, % |
± 0,1 |
Пределы допускаемой абсолютной погрешности измерений температуры окружающей среды, °С |
± 1 |
Нормальные условия измерений: - температура окружающей среды, °С |
от +15 до +25 |
1 Конкретные значения указываются в эксплуатационной документации | |
изготовителя. | |
2 Диапазон измерений выбирается при заказе. |
Таблица 3 - Технические
Наименование характеристики |
Значение |
Сигнал от счетчика газа низкочастотный, Гц, не более |
8 |
Сигнал от счетчика газа высокочастотный, кГц, не более |
5 |
Коэффициент преобразования сигнала от счетчика газа с низкочастотным выходом имп/м3 |
0,01; 0,1; 1; 10; 100 |
Коэффициент преобразования сигнала от счетчика газа с высокочастотным выходом имп/м3 |
от 1 до 99999 |
Цифровые проводные интерфейсы: - RS-232/485, шт. |
2 |
- USB для конфигурирования, шт. |
1 |
Цифровые беспроводные интерфейсы: - GSM/GPRS, шт. |
1 |
Дискретные входы: - максимальное входное напряжение, В; |
30 |
- входной ток дискретных входов, мА; |
2 |
- количество, шт. |
4 |
Выходной импульсный сигнал: - максимальное входное напряжение, В; |
30 |
- максимальный ток нагрузки, мА; |
100 |
- количество, шт. |
4 |
Дисплей: - количество строк |
4 |
- количество символов в строке |
20 |
Параметры электрического питания: - напряжения постоянного тока, встроенное, В |
7,2 (2 или 4 батареи по 3,6) |
- напряжения постоянного тока, внешнего источника, В |
9 ± 0,9 |
Габаритные размеры корпуса (без учета преобразователя разности давлений), мм, не более - длина |
200 |
- ширина |
180 |
- глубина |
130 |
Масса, кг, не более |
4,0 |
Условия эксплуатации: - температура окружающей среды, °С |
от -40 до +60 |
- относительная влажность воздуха, % |
до 95 |
- атмосферное давление, кПа |
от 84,0 до 106,7 |
Маркировка взрывозащиты |
1Ех ib IIB Т4 Gb X |
Таблица 4 - Показатели надежности
Наименование характеристики |
Значение |
Средняя наработка на отказ, ч |
100000 |
Средний срок службы, лет |
12 |
