Номер по Госреестру СИ: 71656-18
71656-18 Измерители комбинированные
(Testo Saveris 0560 мод. 1010)
Назначение средства измерений:
Измерители комбинированные Testo Saveris 0560 модель 1010 предназначены для измерений температуры.
Внешний вид.
Измерители комбинированные
Рисунок № 1
Внешний вид.
Измерители комбинированные
Рисунок № 2
Внешний вид.
Измерители комбинированные
Рисунок № 3
Внешний вид.
Измерители комбинированные
Рисунок № 4
Внешний вид.
Измерители комбинированные
Рисунок № 5
Внешний вид.
Измерители комбинированные
Рисунок № 6
Программное обеспечение
Внутреннее (встроенное) программное обеспечение (ПО), является метрологически значимым, устанавливается при изготовлении измерителей комбинированных Testo Saveris 0560 модель 1010 и не имеет возможности считывания и модификации.
Таблица 1 - Идентификационные данные программного обеспечения
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
0560 1010 |
Номер версии (идентификационный номер) ПО |
не ниже 1.09 |
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
- |
Конструкция СИ исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию.
Уровень защиты встроенного ПО от непреднамеренных и преднамеренных изменений высокий по Р 50.2.077-2014.
Знак утверждения типа
Знак утверждения типананосится на переднюю панель измерителя комбинированного Testo Saveris 0560 модель 1010 с помощью наклейки или этикетку методом термопечати (рисунок 1) и титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в эксплуатационном документе
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к измерителям многофункциональным Testo Saveris 0560 модели 1010
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры
Техническая документация изготовителя Testo SE &Co. KGaA
Поверка
Поверкаосуществляется по документу РТ-МП-4963-442-2018 (с Изменением №1) «ГСИ. Измерители комбинированные Testo Saveris 0560 модели 1010. Методика поверки», утвержденному ФБУ «Ростест-Москва» 31 октября 2019 года.
Основные средства поверки:
-
- термометр сопротивления платиновый эталонный, диапазон измерений температуры от минус 30 до плюс 250 °С, 3 разряд по ГОСТ 8.558-2009;
-
- измеритель температуры многоканальный прецизионный МИТ 8 (регистрационный номер в Федеральном информационном фонде 19736-11);
-
- термостаты переливные прецизионные ТПП-1 (регистрационный номер в Федеральном информационном фонде 33744-07);
-
- калибраторы температуры поверхностные КТП (регистрационный номер в Федеральном информационном фонде 53247-13);
-
- калибратор многофункциональный ВЕАМЕХ MC6 (регистрационный номер в Федеральном информационном фонде 52489-13).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемого средства измерений с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Изготовитель
Testo SE & Co. KGaA, Германия
Адрес: 79853, Deutschland, Lenzkirch, Testo-Strassel
Телефон: +49 7653 681-0, +49 7653 681-100
E-mail: info@testo.de
Web-сайт: www.testo.de,www.testo.com
Заявитель
Общество с ограниченной ответственностью «Тэсто Рус» (ООО «Тэсто Рус»)ИНН 7725553742
Адрес: 115054, г. Москва, Большой Строчевский переулок, д. 23В, стр.1
Телефон +7 (495) 221-62-13, факс +7 (495) 221-62-16
E-mail: info@testo.ru
Web-сайт: www.testo.ru
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве и Московской области» (ФБУ «Ростест-Москва»)Адрес: 117418, г. Москва, Нахимовский проспект, 31
Телефон: +7 (495) 544-00-00, +7 (499) 129-19-11, факс +7 (499) 124-99-96
E-mail: info@rostest.ru
Принцип действия измерителей комбинированных Testo Saveris 0560 модель 1010 основан на косвенном методе измерений температуры. К электронному блоку подключаются первичные преобразователи температуры, представляющие собой термометры сопротивления или преобразователи термоэлектрические. Первичные преобразователи температуры помещаются в измеряемую среду и преобразуют температуру в эквивалентный электрический сигнал, поступающий затем в электронный блок. Электронный блок преобразует этот сигнал в форму, удобную для отображения результатов измерений на жидкокристаллическом (ЖК) дисплее.
Конструктивно измерители комбинированные Testo Saveris 0560 модели 1010 выпускаются в пластмассовых корпусах. На лицевой стороне приборов располагается жидкокристаллический дисплей и две кнопки для управления. В верхней части прибора расположен разъем для подключения первичных преобразователей (зондов). На тыльной стороне корпуса имеется ниша для установки элементов питания, закрывающаяся крышкой. Основная часть корпуса является неразборной.

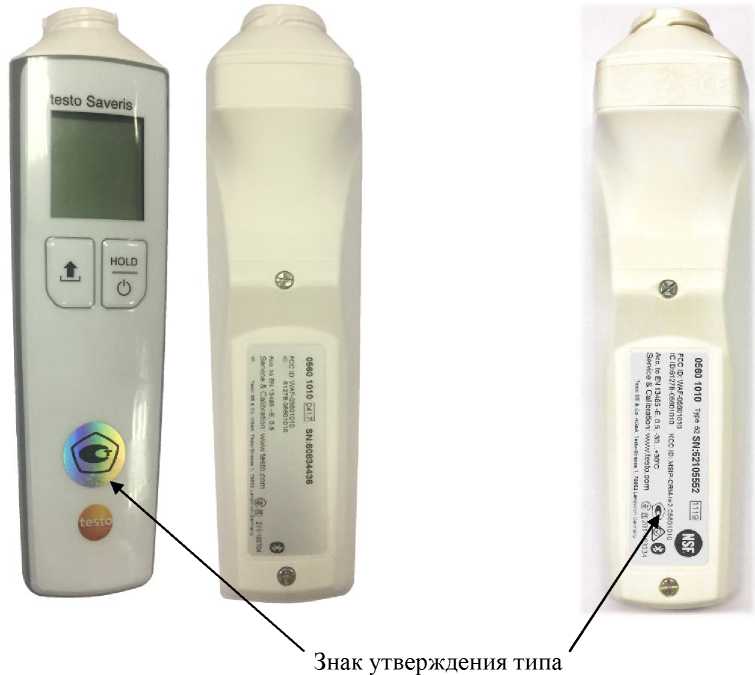

Рисунок 1 - Общий вид электронного блока измерителей комбинированных
Testo Saveris 0560 модели 1010

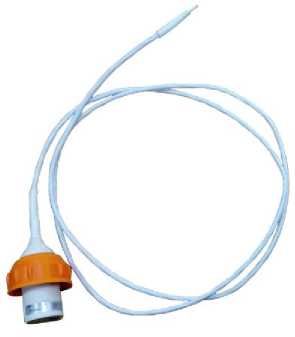

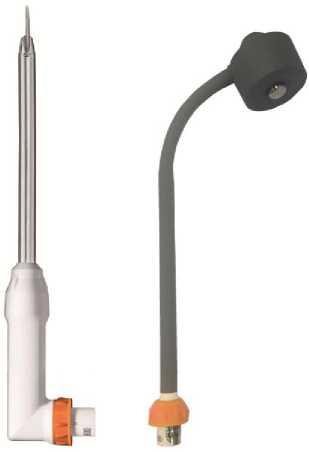

Измерители комбинированные Testo Saveris 0560 модель 1010 комплектуются следующими съемными зондами (рисунок 2):
-
- зонд 0612 1013 - предназначен для измерений температуры поверхностей;
-
- зонд 0612 1011 - предназначен для измерений температуры внутри пищевых продуктов;
-
- зонд 0612 1014 - предназначен для измерений температуры воздуха в холодильных и морозильных камерах;
-
- адаптер 0612 1015 - предназначен для подключения преобразователей термоэлектрических типа К, имеет встроенный термометр компенсации температуры свободных концов;
-
- зонд 0612 1012 - предназначен для измерений температуры масла.
зонд зонд
0612 1012
0612 1013
зонд
0612 1011
зонд
0612 1014
зонд
0612 1015
Рисунок 2 - Общий вид съемных зондов
Пломбирование измерителей комбинированых Testo Saveris 0560 модель 1010 не предусмотрено.
Таблица 4 -
Наименование |
Обозначение |
Количество |
Измеритель комбинированный |
Testo Saveris 0560 модели 1010 |
1 шт. |
Съемный зонд(ы) |
0612 1011 |
В зависи- |
0612 1013 |
мости от | |
0612 1014 |
заказа | |
Адаптер |
0612 1015 | |
Съемный зонд |
0612 1012 |
Продолжение таблицы 4
Настенный кронштейн |
- |
1 шт. |
Элементы питания |
тип АА |
4 шт. |
Отвертка |
- |
1 шт. |
Руководство по эксплуатации |
- |
1 экз. |
Методика поверки |
РТ-МП-4963-442-2018 (с Изменением №1) |
1 экз. |
Таблица 2 - Метрологические характеристики
Наименование характеристики |
Значение |
Диапазон измерений температуры, °С Testo Saveris 0560 модели 1010 с зондом 0612 1011 |
от -30 до +250 |
Testo Saveris 0560 модели 1010 с зондом 0612 1013 |
от -20 до +260 |
Testo Saveris 0560 модели 1010 с зондом 0612 1014 |
от -20 до +200 |
Testo Saveris 0560 модели 1010 с адаптером 0612 1015 |
от -30 до +300 |
Testo Saveris 0560 модели 1010 с зондом 0612 1012 |
от +40 до +200 |
Пределы допускаемой абсолютной погрешности измерений температуры, °С Testo Saveris 0560 модели 1010 с зондом 0612 1011 |
±(0,8+0,005^|ИВ|) |
Testo Saveris 0560 модели 1010 с зондом 0612 1013 |
±(5,5+0,055^|ив|) |
Testo Saveris 0560 модели 1010 с зондом 0612 1014 |
±(0,8+0,005^|ив|) |
Testo Saveris 0560 модели 1010 с адаптером 0612 1015 |
±(0,3+0,005^|ИВ|)* |
Testo Saveris 0560 модели 1010 с зондом 0612 1012 |
±1,5 |
Единица наименьшего разряда **, °С |
0,1 |
Единица наименьшего разряда с зондом 0612 1012, °С |
0,5 |
Примечания:
| |
3 ** - при измерениях всеми зондами, кроме 0612 1012 |
Таблица 3 - Основные технические характеристики
Наименование характеристики |
Значение |
Условия эксплуатации: -температура окружающей среды, °С -относительная влажность, % |
от -30 до +50 от 0 до 90 |
Температура транспортировки и хранения, °С |
от -30 до +70 |
Элементы питания типа АА, шт. |
4 |
Габаритные размеры электронного блока (ДхШхВ), мм, не более |
170x50x37 |
Масса электронного блока без элементов питания, г, не более |
215 |
