Номер по Госреестру СИ: 76874-19
76874-19 Счетчики аэрозольных частиц электрометрические
(Testo DiSCmini)
Назначение средства измерений:
Счётчики аэрозольных частиц электрометрические Testo DiSCmini (далее - счётчики) предназначены для измерений счётной концентрации аэрозольных частиц различного происхождения в воздухе и неагрессивных газах.

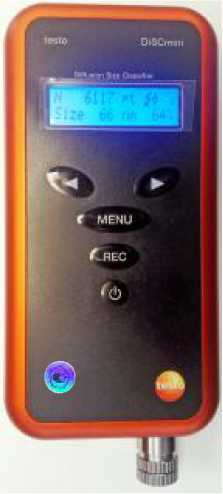

Внешний вид.
Счетчики аэрозольных частиц электрометрические
Рисунок № 1

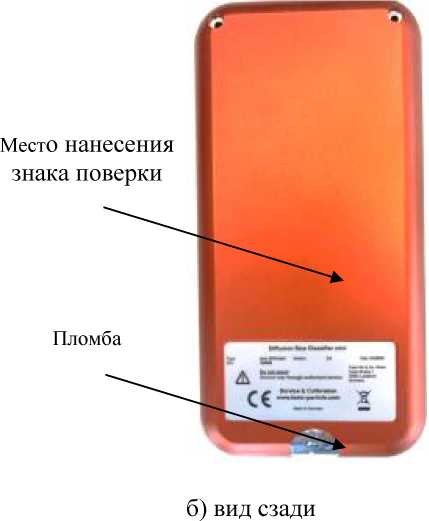

Внешний вид.
Счетчики аэрозольных частиц электрометрические
Рисунок № 2
Общие сведения
Дата публикации - 07.05.2020
Срок свидетельства - 10.12.2024
Номер записи -
ID в реестре СИ - 1011106
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Производитель
Изготовитель - Фирма "Testo SE & Co. KGaA"
Страна - ГЕРМАНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№2949 от 2019.12.10 Об утверждении типов средств измерений
Наличие аналогов СИ: Счетчики аэрозольных частиц электрометрические (Testo DiSCmini)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "Testo SE & Co. KGaA"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
17273-11 16.11.2026 |
Измерители комбинированные, Testo 405, Testo 416, Testo 417, Testo 425 Фирма "Testo SE & Co. KGaA" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
17740-12 01.03.2027 |
Измерители комбинированные, Testo 605, Testo 625, Testo 635, Testo 645, Testo 650 Фирма "Testo SE & Co. KGaA" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
30759-05 28.06.2026 |
pH-метры, Testo-205, Testo-206 Фирма "Testo SE & Co. KGaA" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
38574-13 27.12.2027 |
Термометры цифровые со сменными зондами, Testo 110, Testo 112, Testo 720, Testo-Ех-Pt 720, Testo 735-1, Testo 735-2, Testo 922, Testo 925, Testo 926 Фирма "Testo SE & Co. KGaA" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
44367-10 03.12.2029 |
Тепловизоры инфракрасные, Testo 875-1, 875-2, 881-1, 881-2, 881-3 Фирма "Testo SE & Co. KGaA" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
47168-11 28.06.2026 |
Преобразователи дифференциального давления, Testo-6321, Testo-6351, Testo-6381, Testo-6383 Фирма "Testo SE & Co. KGaA" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
47453-11 28.06.2026 |
Измерители дифференциального давления, Testo 512, Testo 312, Testo 314, Testo 521, Testo 526 Фирма "Testo SE & Co. KGaA" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
47581-11 28.06.2026 |
Анализаторы дымовых газов, Testo-340 Фирма "Testo SE & Co. KGaA" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
47602-11 28.06.2026 |
Приборы комбинированные, Testo-174Н Фирма "Testo SE & Co. KGaA" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
47603-11 28.06.2026 |
Термометры цифровые , Testo-174Т Фирма "Testo SE & Co. KGaA" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
47863-11 28.06.2026 |
Расходомеры-счетчики сжатого воздуха, testo мод. 6441, 6442, 6443, 6444 Фирма "Testo SE & Co. KGaA" (ГЕРМАНИЯ ) |
ОТ МП |
2 года |
|
47989-11 06.10.2026 |
Люксметры, Testo 540 и Testo 545 Фирма "Testo SE & Co. KGaA" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
48116-11 28.06.2026 |
Измерители комбинированные, Testo 175, Testo 176 Фирма "Testo SE & Co. KGaA" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
48431-11 30.09.2026 |
Тахометры электронные, Testo Фирма "Testo SE & Co. KGaA" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
48507-11 16.11.2026 |
Термометры инфракрасные, Testo 805, Testo 826-T1, Testo 826-T2, Testo 826-T3, Testo 826-T4, Testo 830-T1, Testo 830-T2 Фирма "Testo SE & Co. KGaA" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
48550-11 28.06.2026 |
Измерители комбинированные, Testo 175-H1, Testo 176-H1, Testo 176-P1, Testo 176-H2 Фирма "Testo SE & Co. KGaA" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
48959-12 13.01.2027 |
Калибраторы давления, Pneumator Фирма "Testo SE & Co. KGaA" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
49158-12 03.02.2022 |
Измерители комбинированные, Testo-400, Testo-435-1, Testo-435-2, Testo-435-3, Testo-435-4, Testo-445 Фирма "Testo SE & Co. KGaA" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
49193-12 13.01.2027 |
Газоанализаторы горючих газов, Testo-316 Ex Фирма "Testo SE & Co. KGaA" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
50850-12 |
Шумомеры цифровые, testo 816-1, testo 816-2, testo 816-3, testo 816-4 Фирма "Testo SE & Co. KGaA" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
50999-12 10.07.2022 |
Измерители комбинированные, Testo-480 Фирма "Testo SE & Co. KGaA" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
51415-12 09.08.2022 |
Тепловизоры инфракрасные, Testo 875-1i, Testo 875-2i Фирма "Testo SE & Co. KGaA" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
51475-12 09.08.2027 |
Термометры инфракрасные, Testo 104-IR, Testo 810, Testo 830-T3, Testo 830-T4, Testo 835-Т1, Testo 835-Т2, Testo 835-Н1, Testo 845 Фирма "Testo SE & Co. KGaA" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
52193-12 09.10.2027 |
Измерители комбинированные, Testo 410-1, Testo 410-2, Testo 417-2 Фирма "Testo SE & Co. KGaA" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
52542-13 04.12.2027 |
Анализаторы дымовых газов, Testo 320 Фирма "Testo SE & Co. KGaA" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
54361-13 01.06.2024 |
Анализаторы дымовых газов, Testo 330-1 LL, Testo 330-2 LL Фирма "Testo SE & Co. KGaA" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
55785-13 09.12.2018 |
Тепловизоры инфракрасные, Testo 870-1, Testo 870-2 Фирма "Testo SE & Co. KGaA" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
55786-13 23.10.2024 |
Измерители температуры и относительной влажности комбинированные, Saveris Фирма "Testo SE & Co. KGaA" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
56131-14 29.10.2029 |
Газоанализаторы, Testo 315-3 Фирма "Testo SE & Co. KGaA" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
59640-15 02.10.2024 |
Измерители влажности, Testo 616 Фирма "Testo SE & Co. KGaA" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
61827-15 25.08.2030 |
Измерители комбинированные, Saveris 2 Фирма "Testo SE & Co. KGaA" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
62132-15 25.08.2030 |
Тепловизоры инфракрасные, Testo 885-1, Testo 885-2, Testo 890-1, Testo 890-2 Фирма "Testo SE & Co. KGaA" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
62306-15 12.08.2025 |
Измерители давления цифровые, Testo 570 Фирма "Testo SE & Co. KGaA" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
65371-16 06.10.2026 |
Тестеры измерительные электронные, Testo 750 Фирма "Testo SE & Co. KGaA" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
65372-16 06.10.2026 |
Тестеры измерительные электронные, Testo 755 Фирма "Testo SE & Co. KGaA" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
65373-16 06.10.2026 |
Мультиметры цифровые, Testo 760 Фирма "Testo SE & Co. KGaA" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
67099-17 24.03.2027 |
Тепловизоры инфракрасные, Testo 865, Testo 868, Testo 871, Testo 872 Фирма "Testo SE & Co. KGaA" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
65374-16 06.10.2026 |
Клещи измерительные электронные, Testo 770 Фирма "Testo SE & Co. KGaA" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
71656-18 28.06.2024 |
Измерители комбинированные, Testo Saveris 0560 мод. 1010 Фирма "Testo SE & Co. KGaA" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
65064-16 09.09.2026 |
Анализаторы дымовых газов, Testo 330i Фирма "Testo SE & Co. KGaA" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
71845-18 11.07.2029 |
Трубки дифференциальные, testo мод. "Пито-Прандтля" и "Пито прямая" Фирма "Testo SE & Co. KGaA" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
73689-18 29.12.2024 |
Измерители температуры, Testo Saveris мод. 0572 2800 Фирма "Testo SE & Co. KGaA" (ГЕРМАНИЯ ) |
ОТ МП |
Первичная поверка до ввода в эксплуатацию |
|
49192-12 13.01.2027 |
Анализаторы дымовых газов, Testo-350 Фирма "Testo SE & Co. KGaA" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
75219-19 03.06.2024 |
Комплекты измерительные, Testo 440 Фирма "Testo SE & Co. KGaA" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
75521-19 08.07.2029 |
Анализаторы дымовых газов, Testo 300 Фирма "Testo SE & Co. KGaA" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
76874-19 10.12.2024 |
Счетчики аэрозольных частиц электрометрические, Testo DiSCmini Фирма "Testo SE & Co. KGaA" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
78608-20 29.06.2030 |
Измерители содержания полярных веществ, testo 270 Фирма "Testo SE & Co. KGaA" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
Отчет позволяет наглядно в виде графа показать основных клинетов организации-поверителя и связи между ними. На графе представлено два типа связей: 1 - связи между выбранной организацией-повериетлем и ее клиентами (красные линии) и 2 - связи между клиентами и иными поверителями (серые линии).
В качестве исходных данных берутся поверки организации-поверителя за последние пол года. Для удобства отображения максимальное количество связей (красные линии) ограничено 2000 (можно поиграться фильтрами). Количество вторичных связей (серые линии) ограничено 10.
Для удобства отображения данных сделано ограничение в виде минимального количества поверок (100 штук), необходимых для формирования связи. Т.е., если между выбранной организацией и клиентмом за все время было сделано менее 100 поверок, то такая связь формироваться не будет.
Кто поверяет Счетчики аэрозольных частиц электрометрические (Testo DiSCmini)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Счетчики аэрозольных частиц электрометрические (Testo DiSCmini)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Счётчики имеют встроенное программное обеспечение (ПО). ПО используется для обеспечения функционирования счётчика, выполнения измерений, отображения, хранения и передачи результатов измерений на внешние устройства и носители информации. Уровень защиты ПО «средний» в соответствии с документом Р 50.2.077-2014. При нормировании метрологических характеристик учтено влияние ПО.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Testo DiSCmini |
|
Номер версии (идентификационный номер) ПО |
не ниже 3 |
Знак утверждения типа
Знак утверждения типананосится на корпус счётчика с помощью наклейки и титульный лист руководства по эксплуатации методом компьютерной графики.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к счётчикам аэрозольных частиц электрометрическим Testo DiSCmini
ГОСТ 8.606-2012 «ГСИ. Государственная поверочная схема для средств измерений дисперсных параметров аэрозолей, взвесей и порошкообразных материалов»
Технические документы изготовителя
Поверка
Поверка осуществляется по документу МП 242-2306-2019 «ГСИ. Счётчики аэрозольных частиц электрометрические Testo DiSCmini. Методика поверки», утверждённому ФГУП «ВНИИМ им. Д.И. Менделеева» 11 апреля 2019 г.Основные средства поверки:
- рабочий эталон единицы счётной концентрации аэрозольных частиц с относительной погрешностью не более ±10 % в соответствии с ГОСТ 8.606-2012 «ГСИ. Государственная поверочная схема для средств измерений дисперсных параметров аэрозолей, взвесей и порошкообразных материалов».
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых счётчиков с требуемой точностью.
Знак поверки наносится на корпус счётчика и (или) на свидетельство о поверке.
Изготовитель
Testo SE & Co. KGaA, Германия
Адрес: D-79853 Lenzkirch, Testo Strasse 1
Телефон: +49 7653 681-0
Факс: +49 7653 681-1559
Web-сайт: www.testo.com
E-mail: info@testo.com
Заявитель
Общество с ограниченной ответственностью «Тэсто Рус» (ООО «Тэсто Рус»)
ИНН 7725553742
Адрес: 115054, г. Москва, Б. Строченовский пер., д. 23В, стр. 1
Телефон: +7 (495) 221-62-13
Факс: +7 (495) 221-62-16
Web-сайт: www.testo.ru
E-mail: info@testo.ru
Испытательный центр
Федеральные государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии им. Д.И. Менделеева»Адрес: 190005, г. Санкт-Петербург, Московский просп, д. 19
Телефон: +7 (812) 251-76-01
Факс: +7 (812) 713-01-14
Web-сайт: www.vniim.ru
Принцип действия счётчиков - электрометрический и основан на регистрации заряда, переносимого аэрозольными частицами. Анализируемая воздушная проба с помощью встроенного насоса прокачивается через ионизационную камеру. Под воздействием коронного разряда находящиеся в пробе частицы приобретают положительный заряд, величина которого зависит от размера частицы. После зарядки проба пропускается через измерительные камеры встроенного электрометра: пластинчатого, диффузионного и фильтрационного типа. В зависимости от величины переносимого заряда и количества импульсов в камерах происходит определение количества частиц и оценка среднего диаметра частиц с размерами от 10 до 700 нм в пробе. Счётная концентрация аэрозольных частиц вычисляется как отношение количества частиц к объёму отобранной пробы.
Конструктивно счётчики выполнены в едином блоке. Управление счётчиками осуществляется с помощью кнопок на фронтальной панели. Результат измерений счётной концентрации аэрозольных частиц и оценочное значение среднего диаметра частиц представляются на дисплее счётчика.
Общий вид счётчиков, место нанесения знака поверки и способ пломбировки от несанкционированного доступа изображены на рисунке 1.
а) вид спереди
Рисунок 1 - Общий вид счётчиков
Таблица 4 - Комплектность счётчиков
|
Наименование |
Обозначение |
Количество |
|
Счётчик аэрозольных частиц электрометрический Testo DiSCmini |
- |
1 шт. |
|
Комплект принадлежностей 1) |
- |
1 комп. |
|
Руководство по эксплуатации |
- |
1 экз. |
Продолжение таблицы 3
|
Наименование |
Обозначение |
Количество |
|
Методика поверки |
МП 242-2306-2019 |
1 экз. |
|
1) Комплект принадлежностей согласовывается при заказе. | ||
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений счётной концентрации аэрозольных частиц, частиц/см3 |
от Г102 до Г106 |
|
Пределы допускаемой приведённой погрешности (к верхней границе диапазона измерений), % |
±30 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Номинальный объёмный расход пробы, см3/мин |
1,0±0,1 |
|
Параметры электрического питания: | |
|
- напряжение встроенной аккумуляторной батареи, В |
7,2 |
|
- напряжение сети переменного тока частотой (50±1) Гц, В |
230±23 |
|
Потребляемая мощность, В-А, не более |
19 |
|
Габаритные размеры, мм, не более: | |
|
- высота |
180 |
|
- ширина |
90 |
|
- длина |
43 |
|
Масса, кг, не более |
0,7 |
|
Условия эксплуатации: | |
|
- температура окружающего воздуха, °С |
от +10 до +30 |
|
- относительная влажность окружающего воздуха, %, не более |
90 |
|
- атмосферное давление, кПа |
от 84 до 107 |
|
Средний срок службы, лет |
5 |
|
Средняя наработка на отказ, ч |
5000 |
