Программное обеспечение

Программное обеспечение приборов разделяется на две части:

• 1.    Метрологически значимая часть, состоящая из внутреннего (встроенного) программного обеспечения измерителей комбинированных TESTO 175-Н1, TESTO 176-Н1, TESTO 176-Р1, TESTO 176-Н2.

• 2.    Метрологически незначимая часть, состоящая из программного обеспечения Testo ComSoft, устанавливаемого на ПК и используемого для более наглядного отображения полученной в результате измерений информации на экране ПК, а также для ведения долгосрочного архива и визуализации данных.

Измерители комбинированные TESTO 175-Н1, TESTO 176-Н1, TESTO 176-Р1, TESTO 176-Н2 оснащены специально разработанным внутренним программным обеспечением, встроенным в микропроцессор на стадии производства. Микропроцессор представляет собой единую конструкцию, состоящую из одного блока обработки сигнала. Блок подает питающее напряжение на первичный преобразователь и считывает сигнал. В дальнейшем производится оцифровка и обработка сигнала микросхемами процессора с преобразованием в единицы температуры и/или относительной влажности.

Во избежание несанкционированного вскрытия, стык двух частей корпуса защищен разрушающейся при вскрытии наклейкой с нанесенной надписью «testo». В случае попытки вскрытия корпуса нарушится целостность наклейки.

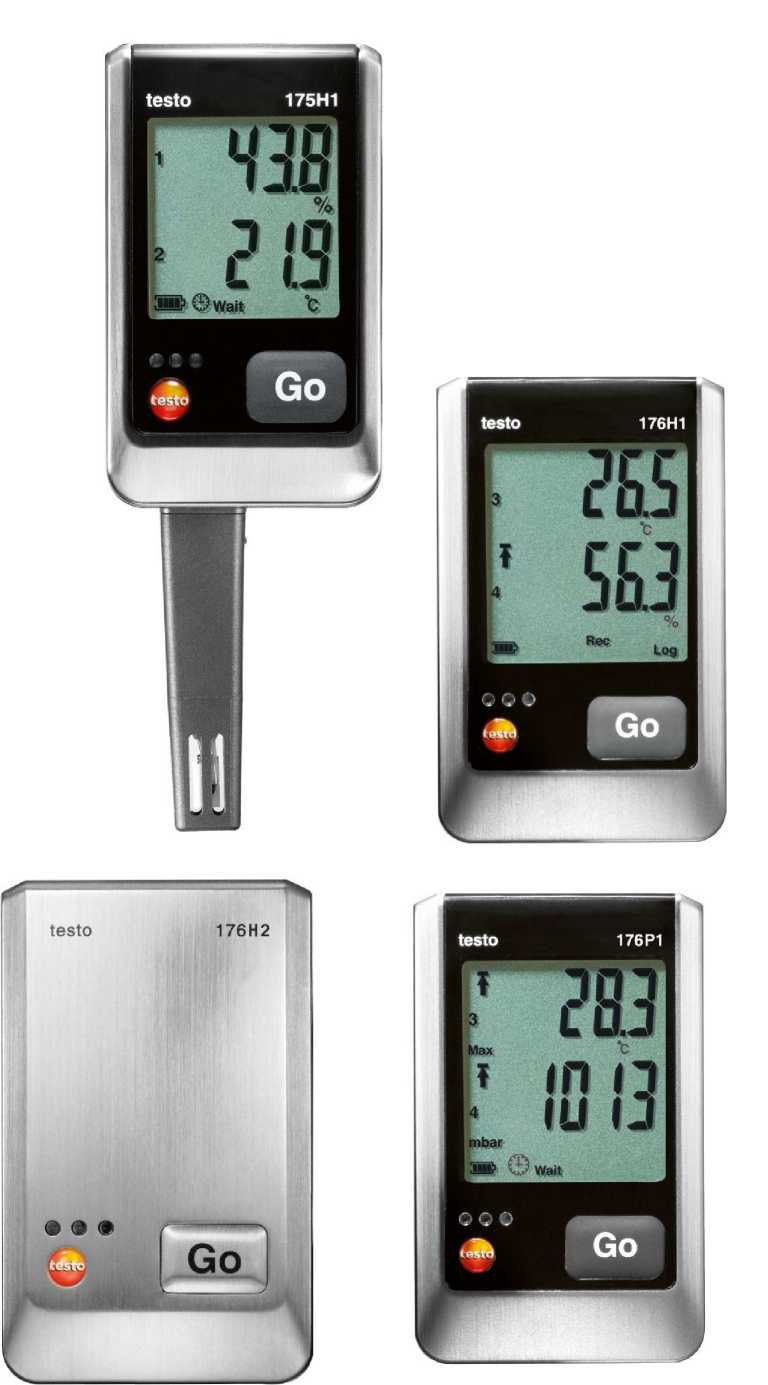

Рисунок 1 - Общий вид измерителей комбинированных

Testo 175-H1, Testo 176-H1, Testo 176-P1, Testo 176-H2

Защита внутреннего программного обеспечения при производстве, осуществляется путем записи бита защиты при программировании микропроцессора в процессе производства приборов. Установленный бит защиты запрещает чтение кода микропрограммы, поэтому модификация программного обеспечения (умышленная или неумышленная) невозможна. Снять бит защиты можно только при полной очистке памяти микропроцессора вместе с программой находящейся в его памяти.

Все стандартные характеристики измерителей комбинированных TESTO 175-Н1, TESTO 176-Н1, TESTO 176-Р1, TESTO 176-Н2 запрограммированы в процессе изготовления и не могут быть изменены, внесение изменений в данную часть программного обеспечения невозможно.

Конструкция измерителей комбинированных TESTO 175-Н1, TESTO 176-Н1, TESTO 176-Р1, TESTO 176-Н2 не предполагает возможности считывания или изменения метрологически значимого программного обеспечения, а также каких-либо данных о нем. При включении приборов, или при вскрытии корпуса невозможно получить информацию о версии программного обеспечения, его наименовании или цифровом идентификаторе. При выходе из строя измерителя или какой-либо его части - измеритель подлежит полной замене.

Таблица 1 - Программное обеспечение

Значимой частью номера версии ПО является первая цифра. Цифры в номере после точки означают модификации, заключающиеся в несущественных для технических характеристик изменениях (например, добавлении языка интерфейса, порядка вывода на дисплей и т.п.) или устранениях незначительных программных дефектов.

Защита программного обеспечения измерителей комбинированных TESTO 175-Н1, TESTO 176-Н1, TESTO 176-Р1, TESTO 176-Н2 соответствует уровню «С» защиты от преднамеренных и непреднамеренных изменений ПО СИ в соответствии с МИ 3286-2010.

Обработка метрологических данных происходит на основе жестко определенного алгоритма без возможности изменения.

Знак утверждения типа

наносится на титульный лист Руководства по эксплуатации типографским способом и на корпус измерителей комбинированных Testo 175-H1, Testo 176-H1, Testo 176-P1, Testo 176-H2 в виде голографической наклейки.

Сведения о методиках измерений

приведены в эксплуатационном документе.

Нормативные и технические документы

• 1 ГОСТ 8.547 «ГСИ Государственный первичный эталон и государственная поверочная схема для средств измерений относительной влажности газов»;

• 2 ГОСТ 8.558 «ГСИ Государственная поверочная схема для средств измерений температуры».

• 3 ГОСТ 8.223 «ГСИ. Государственный специальный эталон и общесоюзная поверочная схема для средств измерений абсолютного давления в диапазоне от 2,740 в ст. 2 до 400040 в ст. 2 Па»

Поверка

осуществляется по документу МП РТ 1535-2011, утвержденному ГЦИ СИ ФГУ «Ростест-Москва» 23 мая 2011 года.

Для поверки измерителей комбинированных Testo 175-H1, Testo 176-H1, Testo 176-P1, Testo 176-H2 используются следующие основные средства поверки:

• - Измеритель-регулятор температуры прецизионный МИТ-8.10, Предел допускаемой основной абсолютной погрешности в эквиваленте ПТС-10М ±(0,008+10^-5 • Itl) °С, для термоэлектрических преобразователей ±(0,15) °С;

• - Термометр сопротивления платиновый эталонный ПТС-10М, диапазон измерений от -200 до 420 °С, 2-й разряд;

• - Камера климатическая WEISS WK 340/70 диапазон воспроизведения отн. влажности от 10 до 98)% при температуре от 10 до 90°С, стабильность ±(1 ...3)% отн. влажности; диапазон воспроизводимых температур от - 70 до +180 °С, стабильность ±(0,1 ...0,5) °С;

• - Генератор влажного воздуха «HygroGen2» диапазон воспроизведения относительной влажности от 5 до 95 % , абсолютная погрешность ±0,5 % относительной влажности.

• - Барометр переносной 1-го разряда БОП-1М-3, диапазон измерений от 5 до 2800 гПа, с погрешностью ±10 Па, в диапазоне измерений от 5 до 1100 гПа и ±0,01% от измеряемой величины, в диапазоне измерений св.1100 гПа.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
