Программное обеспечение

Работой встроенного программного обеспечения управляет микропроцессор, расположенный внутри корпуса преобразователей на электронной плате. Защита программного обеспечения осуществляется путем записи бита защиты при программировании микропроцессора в процессе производства преобразователей. Установленный бит защиты запрещает чтение кода микропрограммы, поэтому модификация программного обеспечения (умышленная или неумышленная) невозможна. Снять бит защиты можно только при полной очистке памяти микропроцессора вместе с программой находящейся в его памяти.

Встроенное программное обеспечение преобразователей дифференциального давления Testo-6321, Testo-6351, Testo-6381, Testo-6383 имеет одинаковую структурную схему.

Конструктивно преобразователи дифференциального давления Testo-6321, Testo-6351, Testo-6381, Testo-6383 представляют собой единый блок обработки сигнала. Встроенный тензорезистивный первичный сенсор преобразует дифференциальное давление, поступающее на вход преобразователя в электрический сигнал. В дальнейшем производится оцифровка и обработка этого сигнала микросхемами поддержки процессора.

Программа обработки цифрового кода реализована в машинном коде (ассемблере) микропроцессора. Все метрологические характеристики преобразователей дифференциального давления Testo-6321, Testo-6351, Testo-6381, Testo-6383 запрограммированы в процессе изготовления и не могут быть изменены. Внесение изменений в данную часть программного обеспечения невозможно.

Метрологически значимая часть программного обеспечения имеет следующие характеристики:

Таблица 1

Для идентификации ПО используется файловый менеджер Total Commander, позволяющий вычислить контрольную сумму CRC32, а также отобразить информацию о номере версии и идентификационном наименовании файла встроенного ПО.

Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «А» по МИ 3286-2010.

laasaaa I

1

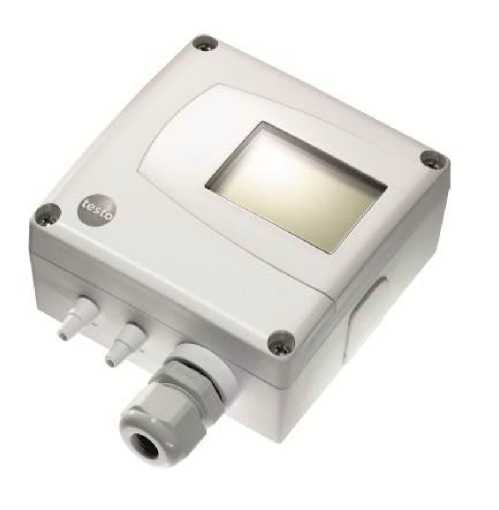

Рисунок 2 - Преобразователь дифференциального давления Testo 6321

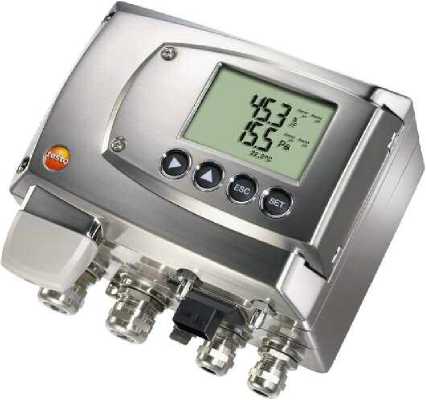

Рисунок 1 - Преобразователь дифференциального давления Testo 6383

Рисунок 3 - Преобразователь Дифференциального давления Testo 6381

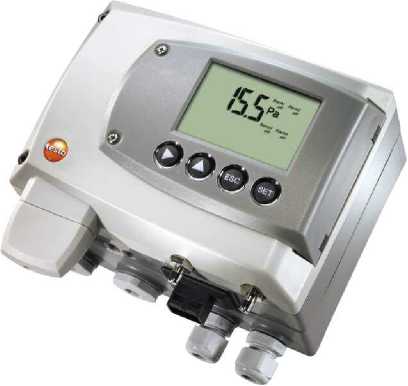

Рисунок 4 - Преобразователь дифференциального давления Testo 6351

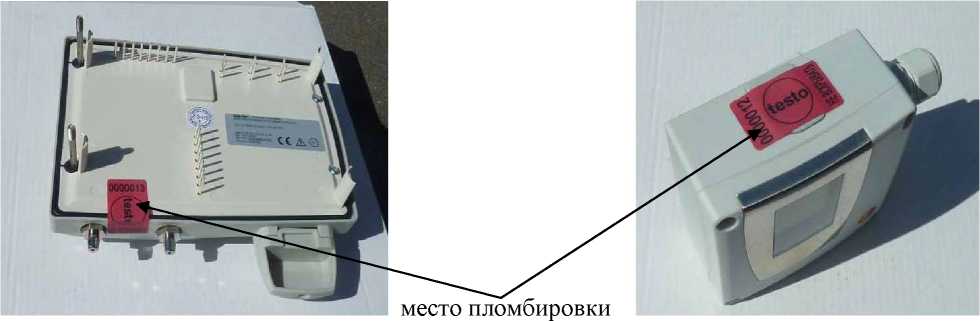

Рисунок 6 - Преобразователь дифференциального давления Testo 6321

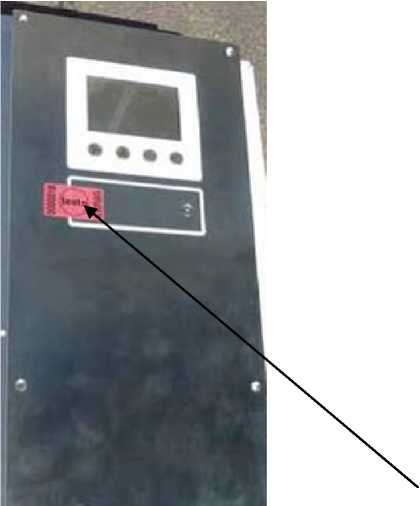

Рисунок 5 - Преобразователь дифференциального давления Testo 6351 и Testo 6381

Знак утверждения типа

наносится типографским способом на титульный лист руководства по эксплуатации.

ГОСТ 22520-85 «Датчики давления, разрежения и разности давлений с электрическими аналоговыми выходными сигналами ГСП».

ГОСТ 8.187-76 ГСИ «Государственный специальный эталон и общесоюзная поверочная схема для средств измерений разности давлений до 4Ч0⁴ Па».

ГОСТ 8.017-79 «ГСИ. Государственный первичный эталон и общесоюзная поверочная схема для средств измерений избыточного давления до 250 МПа».

Поверка

осуществляется по документу МП РТ 1541-2011 «Преобразователи дифференциального давления Testo-6321, Testo-6351, Testo-6381, Testo-6383 фирмы «Testo AG», Германия. Методика поверки», утвержденному «08» июня 2011 г.

Основные средства поверки:

Калибратор давления пневматический «Метран-505», диапазон воспроизведения разности давлений от 5 до 25000 Па, класс точности 0,02 (номер по Госреестру 29852-05);

Задатчик разрежения «Метран-503», диапазон воспроизведения разрежения от минус 25 до минус 63000 Па, класс точности 0,02 (номер по Госреестру 25940-03);

Микроманометр образцовый 1-го разряда МКМ-4, диапазон измерений от 100 до 4000 Па, класс точности 0,01 (номер по Госреестру 3950-73);

Микроманометр жидкостный компенсационный МКВК-250, диапазон измерений давления от 0 до 2500 Па, класс точности 0,02 (номер по Госреестру 22995-02);

Мановакуумметр грузопоршневой МВП-2,5, диапазон измерений от минус 95 до 250 кПа, класс точности 0,05 (номер по Госреестру 1652-99);

Образцовая катушка сопротивления Р331, сопротивление 100 Ом, класс точности 0,01 (номер по Госреестру 1162-58);

Мультиметр цифровой Agilent НР34401А, диапазоны измерений: (0-10) В, (0-100) мА, ПГ ±0,005 % (номер по Госреестру 16500-97);

Вольтметр универсальный В7-72, диапазон измерений от 0 до 20 В, ПГ ±0,005 % (номер по Госреестру 26425-04);

Источник постоянного тока Б5-45, наибольшее значение напряжения 50 В, допускаемые отклонения ±0,5 % от установленного значения (номер по Госреестру 5965-77);

Барометр М67, диапазон измерения от 610 до 900 мм рт.ст., ПГ ±0,8 мм рт.ст.; (номер по Госреестру 3744-73);

Термометр ртутный стеклянный лабораторный ТЛ-4, диапазон измерений от 0 до 55 ⁰С, цена деления 0,1 ⁰С, ПГ ±0,2 ⁰С (номер по Госреестру 303-91).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
