Номер по Госреестру СИ: 71322-18
71322-18 Контроллеры измерительные
(ADAM-3600)
Назначение средства измерений:
Контроллеры измерительные серии ADAM-3600 (далее - контроллеры) предназначены для измерительных преобразований сигналов напряжения и силы постоянного тока, сигналов от термопар, а также для воспроизведения сигналов напряжения и силы постоянного тока.
Внешний вид.
Контроллеры измерительные
Рисунок № 1
Программное обеспечение
Программное обеспечение (ПО) систем состоит из двух частей: из встроенного и прикладного ПО.
Метрологически значимым является только встроенное ПО. Данное ПО устанавливается в электронный блок контроллеров на заводе-изготовителе во время производственного цикла. Для предотвращения несанкционированного доступа к настройкам контроллера предусмотрена защита паролем.
Соответствует уровню защиты «средний» в соответствии с Р 50.2.077-2014.
Прикладное ПО контроллера представляет собой Setup-программу Advantech TagLink Studio.
При установке Setup-программы, на подключенный к контроллеру ПК, по одному из доступных интерфейсов возможно удаленное управление контроллером. Так же конфигурация может быть сохранена на SD-карту и с ее помощью установлена на контроллере.
Идентификационные данные метрологически значимого ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
Advantech Taglink Studio |
Номер версии (идентификационный номер) ПО, не ниже |
2.0.1.8643 |
Цифровой идентификатор ПО |
- |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
md5 |
Знак утверждения типа
Знак утверждения типананосится на титульный лист и руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к контроллерам измерительным серии ADAM-3600
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия
ГОСТ 8.585-2001 ГСИ Термопары. Номинальные статические характеристики преобразования
Техническая документация фирмы-изготовителя
Поверка
Поверкаосуществляется по документу МП 201-011-2018 «Контроллеры измерительные серии ADAM-3600. Методика поверки», утвержденному ФГУП «ВНИИМС» 12.03.2018 г.
Основные средства поверки:
Калибратор универсальный Н4-17, регистрационный номер в Федеральном информационном фонде (далее по тексту - рег. №) № 46628-11;
Мультиметр цифровой прецизионный Fluke 8508А, рег. № 25984-14.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Изготовитель
Advantech Co.Ltd., Тайвань
Адрес: No. 1, Ally 20, Lane 26, Rueigunug Road, Neihu District, Taipei, Taiwan Телефон: +886 (2) 2792-7818
Web-сайт: www.advantech.com
Заявитель
Общество с ограниченной ответственностью «Профессиональный стандарт» (ООО «Профстандарт»)
ИНН 5262301420
Адрес: 603098, г. Нижний Новгород, ул. Пушкина, д.26, лит. «А», пом. 14
Телефон: +7 (985) 613-74-39
E-mail: profstandartss@gmail.com
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д.46
Телефон: +7 (495) 437-55-77
Web-сайт: www.vniims.ru
E-mail: office@vniims.ru
Принцип действия контроллеров основан на преобразовании аналоговых выходных сигналов датчиков в цифровой код при помощи аналого-цифрового преобразователя (АЦП) и на преобразовании цифрового кода в воспроизводимую величину при помощи цифроаналогового преобразователя (ЦАП).
Контроллеры относятся к проектно-компонуемым устройствам и конструктивно выполнены из соединенных согласно требуемой конфигурации модулей из числа следующих:
-
- ADAM-3600-C2G для измерительных преобразований аналоговых сигналов напряжения и силы постоянного электрического тока в цифровой код и подключения других модулей;
-
- ADAM-3617 для измерительных преобразований аналоговых сигналов напряжения и силы постоянного электрического тока в цифровой код;
-
- ADAM-3618 для измерительных преобразований сигналов термопар;
-
- ADAM-3624 для воспроизведения выходных аналоговых сигналов напряжения и силы постоянного тока.

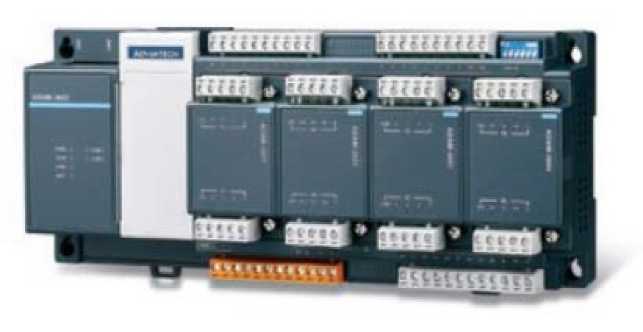

Общий вид средства измерений представлен на рисунке 1.
Пломбирование контроллера не предусмотрено.
Рисунок 1 - Общий вид средства измерений
Метрологические характеристики приведены в таблицах 2, 3.
Таблица 2 - Метрологические характеристики модулей ADAM-3600-C2G, ADAM-3617,
ADAM-3624
Тип модуля |
Диапазоны преобразований аналоговых сигналов/разрядность цифровых сигналов |
Пределы допускаемой основной приведенной погрешности, % от диапазона, ± |
Пределы допускаемой доп. приведенной погрешности от изменения темп. окр. среды на 10 °С, % от диапазона, ± | |
на входе |
на выходе | |||
ADAM- 3600- C2G |
от 0 до 20 мА |
16 бит |
0,1 |
0,08 |
от 4 до 20 мА |
16 бит |
0,1 |
0,08 | |
от -2,5 до +2,5 В |
16 бит |
0,1 |
0,08 | |
от -10 до +10 В |
16 бит |
0,1 |
0,08 | |
ADAM- 3617 |
от 0 до 20 мА |
16 бит |
0,1 |
0,025 |
от 4 до 20 мА |
16 бит |
0,1 |
0,025 | |
от -2,5 до +2,5 В |
16 бит |
0,1 |
0,025 | |
от -10 до +10 В |
16 бит |
0,1 |
0,025 | |
ADAM- 3624 |
12 бит |
от 0 до 20 мА |
0,3 |
0,04 |
12 бит |
от 4 до 20 мА |
0,3 |
0,04 | |
12 бит |
от -10 до +10 В |
0,3 |
0,04 |
Таблица 3 - Метрологические характеристики модуля ADAM-3618
Тип термопары |
Диапазон преобразований сигналов термопар, °C |
Пределы допускаемой основной абсолютной погрешности, °С, ± |
Пределы допускаемой доп. приведенной погрешности от изменения темп. окр. среды на 10 °С, °С, ± |
E |
от 0 до +1000 |
2,5 |
1 |
J |
от 0 до +760 |
2,5 |
1 |
K |
от 0 до +1370 |
2,5 |
1 |
R |
от +500 до +1750 |
2,5 |
1 |
S |
от +500 до +1750 |
2,5 |
1 |
T |
от -100 до +400 |
2 |
1 |
Примечание - Пределы допускаемой основной и дополнительной погрешностей, приведенный в таблице 3, нормированы с учетом погрешности канала компенсации температуры холодного спая со встроенным термочувсвительным элементом |
Таблица 4 - Основные технические характеристики контроллеров серии ADAM-3600
Наименование характеристики |
Значение |
Напряжение питания модуля ADAM-3600-C2G |
от 9 до 36 |
Напряжение питания модулей ADAM-3617, |
От ADAM-3600-C2G без |
ADAM-3618, ADAM-3624 |
дополнительного источника питания |
Потребляемая мощность модуля ADAM-3600-C2G, Вт, не более |
5 |
Потребляемая мощность модулей ADAM-3617, ADAM-3618, ADAM-3624, Вт, не более |
1 |
Габаритные размеры средства измерений, мм, не более | |
- высота |
64 |
- ширина |
110 |
- длина |
256 |
Масса модуля ADAM-3600-C2G, кг, не более |
1 |
Масса модулей ADAM-3617, ADAM-3618, ADAM-3624, кг, не более |
0,4 |
Условия эксплуатации: - температуры окружающей среды, °С |
от -40 до +70 |
- относительная влажность, % |
от 20 до 95 |
- атмосферное давление, кПа |
от 84,0 до 106,7 кПа |
Нормальные климатические условия: - температуры окружающей среды, °С |
от +23 до +27 °С |
- относительная влажность, % |
от 30 до 80 %; |
- атмосферное давление, кПа |
от 84,0 до 106,7 кПа |
Средний срок службы, лет |
10 |
Средняя наработка на отказ, ч |
200 000 |
