Сведения о средстве измерений: 22908-14 Преобразователи измерительные

Номер по Госреестру СИ: 22908-14
22908-14 Преобразователи измерительные
(ADAM серии 5000)

Назначение средства измерений:
Преобразователи измерительные ADAM серии 5000 предназначены для преобразования сигналов от первичных преобразователей температуры, силы постоянного тока, напряжения постоянного тока, электрического сопротивления и других физических величин в значения цифрового кода, преобразования входного сигнала цифрового кода измеряемого параметра в унифицированные сигналы силы и напряжения постоянного тока, а также для работы в составе систем автоматического управления технологическими процессами.

сертификация программного обеспечения
Внешний вид. Преобразователи измерительные, http://oei-analitika.ru рисунок № 1
Внешний вид.
Преобразователи измерительные
Рисунок № 1

Общие сведения

Дата публикации - 08.05.2018
Срок свидетельства - 05.02.2019
Номер записи - 104685
ID в реестре СИ - 327085
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 5 лет
Наличие периодической поверки - Да

Модификации СИ

Нет модификации, модификация 5024, модификация 5018, модификация 5017, 5013, модификация 5017, модификация 5013, модификации ADAM-5017P, ADAM-5018, ADAM серии 5000, ADAM 5017P, 5024, 5018, 5017, 5013,

Производитель

Изготовитель - Фирма "Advantech Co., Ltd."
Страна - ТАЙВАНЬ (КИТАЙ)
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да

Очень удобный отчет для отслеживания динамики наполнения ФГИС АРШИН данными о поверках. В основу отчёта положена система из двух графиков (столбчатых диаграмм) распределения поверок, поступающих в ФГИС аршин по дням. По оси абсцисс «Ox» - дата, по оси ординат «Oy» - количество поверок в штуках. Первый график используется для задания масштабируемого участка, а второй для воспроизведения выбранного участка диаграммы в увеличенном масштабе.

В завершении отчета приводится сводная таблица с данными для возможности самостоятельной обработки информации. Таблица обладает функциями поиска и сортировки по любой из колонок.

Бесплатный

Статистика

Кол-во поверок - 220
Выдано извещений - 0
Кол-во периодических поверок - 209
Кол-во средств измерений - 8
Кол-во владельцев - 3
Усредненный год выпуска СИ - 0
МПИ по поверкам - 1797 дн.

Наличие аналогов СИ: Преобразователи измерительные (ADAM серии 5000)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель
22908-14 Преобразователи измерительные (ADAM серии 5000)
Фирма "Advantech Co., Ltd." (ТАЙВАНЬ (КИТАЙ) )
67156-17 Установки поверочные трубопоршневые (ТПУ ИНКОМСИСТЕМ)
ЗАО НИЦ "Инкомсистем" (РОССИЯ Республика Татарстан, г. Казань)
22908-14 Преобразователи измерительные (ADAM серии 5000)
Фирма "Advantech Co., Ltd." (ТАЙВАНЬ (КИТАЙ) )
67169-17 Контроллеры программируемые (КАПП-82-168)
Общество с ограниченной ответственностью "АСУ ПРО" (ООО "АСУ ПРО") (РОССИЯ г. Оренбург)

Все средства измерений Общество с ограниченной ответственностью "АСУ ПРО" (ООО "АСУ ПРО")

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
22907-02
01.05.2007
Преобразователи измерительные, ADAM серии 5000
Фирма "Advantech Co., Ltd." (ТАЙВАНЬ (КИТАЙ) )
1 год
22907-07
01.10.2012
Преобразователи измерительные, ADAM серии 5000
Фирма "Advantech Co., Ltd." (ТАЙВАНЬ (КИТАЙ) )
2 года
22908-02
01.11.2012
Преобразователи измерительные, ADAM серии 3000
Фирма "Advantech Co., Ltd." (ТАЙВАНЬ (КИТАЙ) )
1 год; с 2007 г. - 2 года
22908-14
05.02.2019
Преобразователи измерительные, ADAM серии 5000
Фирма "Advantech Co., Ltd." (ТАЙВАНЬ (КИТАЙ) )
ОТ
5 лет
48728-11
26.12.2016
Модули аналогового ввода/вывода, APAX-5000
Фирма "Advantech Co., Ltd." (ТАЙВАНЬ (КИТАЙ) )
ОТ
5 лет
71322-18
01.06.2024
Контроллеры измерительные, ADAM-3600
Фирма "Advantech Co., Ltd." (ТАЙВАНЬ (КИТАЙ) )
ОТ
МП
2 года

Кто поверяет Контроллеры программируемые (КАПП-82-168)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2024 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ООО "НМОП"
(RA.RU.311359)
  • Нет модификации
  • 6 0 0 0 0 0 0
    ФКП "ЗАВОД ИМЕНИ Я.М.СВЕРДЛОВА"
    (RA.RU.312202)
  • модификация 5017, 5013
  • модификация 5017
  • модификация 5024
  • модификация 5018
  • модификация 5013
  • 5017
  • 5018
  • 5013
  • 5024
  • 201 16 0 201 0 201 0 201
    АО "МИНУДОБРЕНИЯ"
    (RA.RU.311730)
  • ADAM серии 5000
  • 3 0 0 0 0 0 0
    ФБУ «Тульский ЦСМ»
    (RA.RU.311348)
    РСТ
  • ADAM серии 5000
  • 2 0 0 0 0 0 0
    ФБУ "ТУЛЬСКИЙ ЦСМ"
    (RA.RU.311462)
    РСТ
  • ADAM-5018
  • 2 0 2 0 2 0 2
    ФБУ "ЦСМ Татарстан"
    (RA.RU.311394)
    РСТ
  • модификации ADAM-5017P
  • 2 0 2 0 2 0 2
    АО "МИНУДОБРЕНИЯ"
    (RA.RU.311730)
  • ADAM серии 5000
  • ADAM 5017P
  • 4 0 4 0 4 0 4

    Стоимость поверки Контроллеры программируемые (КАПП-82-168)

    Организация, регион Стоимость, руб Средняя стоимость
    ФГУП РФЯЦ ВНИИТФ им. академика Е.И.Забабахина
    Челябинская область
    2150 2150

    Программное обеспечение

    Программное обеспечение (ПО) преобразователей встроено в защищённую от записи память микроконтроллера, что исключает возможность его несанкционированной настройки и вмешательства, приводящим к искажению результатов измерений. Метрологические характеристики контроллеров с учетом погрешности, вносимой ПО, представлены в таблице 2 - таблице 13. Суммарная погрешность приборов с учетом погрешности, вносимой ПО, не превышает пределов допускаемой погрешности.

    Математическая обработка измеренных величин с последующим выводом результатов измерений на экран монитора компьютера осуществляется за счет специализированного программного обеспечения ADAM/APAX.NET Utility, которое является сервисным и предназначено для подготовки модулей ввода/вывода APAX-5000 к использованию, а также их техническому обслуживанию в процессе эксплуатации.

    Идентификационные данные программного обеспечения преобразователей измерительных ADAM серии 5000 представлены в таблице 1.

    Таблица 1 - Идентификационные данные встроенного ПО преобразователей измерительных ADAM серии 5000.

    Идентификационное наименование ПО

    Номер версии ПО

    Цифровой идентификатор

    ПО

    Алгоритм вычисления цифрового идентификатора ПО

    1

    2

    3

    4

    ADAM/APAX.NET Utility

    2.05.01

    0f 49 d8 2b 35 dc f0 49

    51 f9 33 99 33 f0 c9 38

    sha1RSA

    ADAM-5510

    v2.04

    -

    -

    ADAM-5000/TCP

    vl.429

    -

    -

    ADAM-5000/485

    v3.27

    -

    -

    ADAM-5510KW

    vl.24

    -

    -

    ADAM-5550KW

    vl.10

    -

    -

    Уровень защиты программного обеспечения СИ от непреднамеренных и преднамеренных изменений «А» по МИ 3286-2010.


    Знак утверждения типа

    Знак утверждения типа

    Знак утверждения типа наносится на боковую панель преобразователей измерительных ADAM серии 5000 и на эксплуатационную документацию типографским способом.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений

    Методы измерений с помощью преобразователей измерительных ADAM серии 5000 указаны в документе: «Преобразователи измерительные ADAM серии 5000. Руководство по эксплуатации».


    Нормативные и технические документы

    Нормативные и технические документы, устанавливающие требования к преобразователям измерительным ADAM серии 5000

    • 1) ГОСТ 22261-94 «Средства измерения электрических и магнитных величин. Общие технические условия»;

    • 2) Техническая документация фирмы-изготовителя.

    Поверка

    Поверка осуществляется по документу МП 1701/550-2013 «ГСИ. Преобразователи измерительные ADAM серии 5000. Методика поверки», утвержденному ГЦИ СИ ФБУ «Ростест-Москва» 1 октября 2013 г.

    Перечень основных средств, применяемых при поверке, указан в таблице 15.

    Таблица 15 - Основные средства, применяемые при поверке

    Тип прибора

    Наименование величины

    Предел (диапазон)

    воспроизведения

    Пределы допускаемой абсолютной погрешности (класс точности)

    Калибратор универсальный

    Fluke 5520A

    Напряжения постоянного тока

    32,99999 В

    ± (0,0012-102-U + 20 мкВ)

    Частота

    от 0,01 Гц до 2 МГц

    ± (2,5-10^-F + 5 мкГц)

    Сила постоянного тока

    32,9999 мА

    ± (0,0Г10-:М + 0,25 мкА)

    Электрическое сопротивление

    329,999 Ом

    ± (0,009-0,01 RBHX + 0,015Ом)

    Магазин сопро

    тивления Р327

    Электрическое сопротивление

    1000 Ом

    0,01/1,5-10-6

    Мультиметр

    Agilent 34401а

    Сила постоянного тока

    100 мА

    ± (0,05^10-2а + 0,002^ мА)

    Напряжение постоянного тока

    100 В

    ± (0,0045-102-U + 0,0006 В)

    Примечания:

    • 1. I - значение воспроизводимой (измеряемой) силы тока;

    • 2. U - значение воспроизводимого (измеряемого) напряжения;

    • 3. F - значение воспроизводимой частоты;

    • 4. R - значение воспроизводимого электрического сопротивления.


    Изготовитель


    Фирма “Advantech Co., Ltd.”, Тайвань
    No. 1, Alley 20, Lane 26, Rueiguang Road, Neihu District, Taipei 114, Taiwan, R.O.C. http://www.advantech.com
    Лист № 11 Всего листов 11

    Заявитель


    OOO «ПРОСОФТ ТРЕЙДИНГ», г. Москва
    Юридический адрес: 123557, г. Москва, пер. Тишинский Б, д.26, корп.13-14, оф. XII.
    Почтовый адрес: 117437, г. Москва, ул. Профсоюзная, д.108.
    Тел.: (495) 234-06-36.
    Факс: (495) 234 06 40. http://www.prosoft.ru

    Испытательный центр


    ГЦИ СИ Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве» (ГЦИ СИ ФБУ «Ростест-Москва») 117418, г. Москва, Нахимовский проспект, д. 31.
    Тел. (495) 544-00-00; http://www.rostest.ru

    Преобразователи измерительные ADAM серии 5000 (далее - преобразователи), состоят из модулей ввода/вывода модификаций ADAM-5013, ADAM-5017, ADAM-5017B, ADAM-5017UH, ADAM-5017P, ADAM-5017P-AE, ADAM-5018, ADAM-5018P, ADAM-5024, ADAM-5080, ADAM-5081 с одним из управляющих модулей этой же серии (ADAM-5510, ADAM-5000/ТСР, ADAM-5000Е, ADAM-5000/485, ADAM-5510KW, ADAM-5550KW и др.).

    Корпус управляющих модулей изготовлен из пластмассы, имеет от четырех до восьми разъемов для подключения модулей ввода/вывода, интерфейсные разъемы Ethernet, RS-485 и разъемы для питания.

    Корпус модулей ввода/вывода изготовлен из пластмассы, на его верхней поверхности расположены разъемы для подключения измерительных цепей и светодиодный индикатор. На задней поверхности корпуса расположен разъем для подключения к управляющем модулю.

    Модули ввода ADAM-5013 имеют 3 измерительных канала, предназначены для преобразования входного параметра от первичного преобразователя сопротивления в выходной сигнал измеряемого параметра.

    Модули ввода ADAM-5017 имеют 8 измерительных каналов, предназначены для преобразования входного аналогового сигнала силы (требуется внешний резистор 125 Ом) или напряжения постоянного тока в цифровой код.

    Модули ввода ADAM-5017K высокоскоростные имеют 8 измерительных каналов, предназначены для преобразования входного аналогового сигнала силы (резистор встроен) или напряжения постоянного тока в цифровой код.

    Модули ввода ADAM-5017UH сверхвысокоскоростные имеют 8 измерительных каналов, предназначены для преобразования входного аналогового сигнала силы (резистор встроен) или напряжения постоянного тока в цифровой код.

    Модули ввода ADAM-5017P имеют 8 измерительных каналов, с возможностью установки диапазонов преобразования для каждого канала и предназначены для преобразования входного аналогового сигнала силы (резистор встроен) или напряжения постоянного тока в цифровой код.

    Модули ввода ADAM-5017P-AE имеют 8 измерительных каналов, с возможностью установки диапазонов преобразования для каждого канала и предназначены для преобразования входного аналогового сигнала силы (резистор встроен) или напряжения постоянного тока в цифровой код.

    Модули ввода ADAM-5018 имеют 7 измерительных каналов, предназначены для преобразования входного аналогового сигнала напряжения постоянного тока от первичного термоэлектрического преобразователя типа J, К, Т, Е, S, R или В, а также входного сигнала силы (при использовании внешнего резистора 125 Ом) или напряжения постоянного тока в цифровой код.

    Модули ввода ADAM-5018Р имеют 7 измерительных каналов, с возможностью установки диапазонов преобразования для каждого канала, предназначены для преобразования входно-

    Лист № 2 Всего листов 11 го аналогового сигнала напряжения от первичного термоэлектрического преобразователя типа J, К, Т, Е, S, R или В, а также входного сигнала силы (при использовании внешнего резистора 120 Ом) или напряжения постоянного тока в цифровой код.

    Модули вывода ADAM-5024 имеют 4 канала аналогового вывода, предназначены для преобразования входного сигнала цифрового кода, в выходной сигнал силы или напряжения постоянного тока.

    Модули ввода ADAM-5080 имеют 4 измерительных канала, предназначены для преобразования частоты входного импульсного напряжения первичного преобразователя в цифровой код.

    Модули ввода ADAM-5081 высокоскоростные имеют 4 измерительных канала, предназначены для преобразования частоты входного импульсного напряжения первичного преобразователя в цифровой код.

    Выходной сигнал преобразователей (кроме модификации 5024) через управляющий модуль, посредством предусмотренного интерфейса, может быть передан на компьютер или управляющий контроллер верхнего уровня системы автоматического управления.

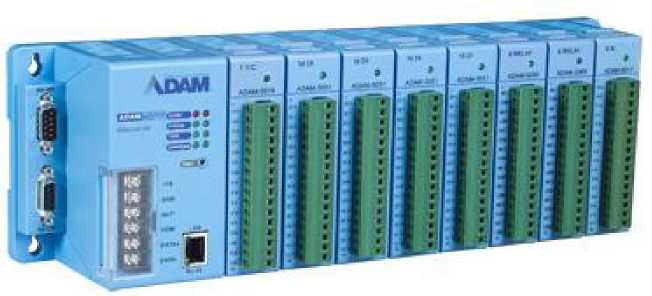

    Общий вид преобразователей показан на рисунке 1.

    Внешний вид. Контроллеры программируемые (КАПП-82-168), http://oei-analitika.ru

    Рисунок 1 - Фотография общего вида преобразователей измерительных ADAM серии 5000


    Комплект поставки преобразователей измерительных ADAM серии 5000 указан в таблице 14.

    Таблица 14

    Наименование

    Количество

    Преобразователь измерительный ADAM серии 5000

    1 шт.

    Руководство по эксплуатации

    1 экз.

    Методика поверки

    1 экз.

    Лист № 10 Всего листов 11

    Таблица 2 - Основные технические характеристики модулей ввода ADAM-5013

    Тип первичного преобразователя

    Диапазоны измеряемой температуры, °С

    Диапазоны изменения входного сопротивления, Ом

    Диапазоны изменения цифровых значений выходного параметра

    1

    2

    3

    4

    Pt а=0,00385

    от минус 100 до 100

    от 60,26 до 138,51

    от минус 100 до 100

    Pta=0,00385

    от 0 до 100

    от 100,00 до 138,51

    от 0 до 100

    Pta=0,00385

    от 0 до 200

    от 100,00 до 175,86

    от 0 до 200

    Pt a=0,00385

    от 0 до 600

    от 100,00 до 313,71

    от 0 до 600

    Pta=0,00392

    от минус 100 до 100

    от 59,64 до 139,11

    от минус 100 до 100

    Pta=0,00392

    от 0 до 100

    от 100,00 до 139,11

    от 0 до 100

    Pt a=0,00392

    от 0 до 200

    от 100,00 до 177,05

    от 0 до 200

    Pta=0,00392

    от 0 до 600

    от 100,00 до 317,17

    от 0 до 600

    Ni

    от 0 до 100

    от 100,00 до 161,72

    от 0 до 100

    Ni

    от минус 80 до 100

    от 66,60 до 200,64

    от минус 80 до 100

    Примечания:

    • 1) Пределы допускаемой основной приведенной погрешности преобразования входного сопротивления в выходной параметр, %: ± 0,1;

    • 2) Пределы допускаемой дополнительной погрешности преобразования входного сопротивления, °С /°С: ± 0,025;

    • 3) Входное сопротивление преобразователя, МОм: 2;

    • 4) Подключение термометра сопротивления: 2-х, 3-х или 4-х проводное; Потребляемая мощность (при напряжении питания 24 В), А, не более, 1,2.

    Лист № 4 Всего листов 11 Таблица 3 - Основные технические характеристики модулей ввода ADAM-5017

    Диапазоны изменения входного напряжения или силы постоянного тока

    Входное сопротивление

    Диапазон входного напряжения, Umax

    Диапазоны изменения цифрового значения выходного параметра

    Пределы допускаемой основной приведенной погрешности преобразования

    1

    2

    3

    4

    5

    от минус 150 до 150 мВ

    2 МОм

    от минус

    15 до 15 В

    от минус 150 до 150

    ± 0,1 %

    от минус 500 до 500 мВ

    от минус 500 до 500

    ± 0,1 %

    от минус 1 до 1 В

    от минус 1 до 1

    ± 0,1 %

    от минус 5 до 5 В

    от минус 5 до 5

    ± 0,1 %

    от минус 10 до 10 В

    от минус 10 до 10

    ± 0,1 %

    от минус 20 до 20 мА

    125 Ом

    от минус 20 до 20

    ± 0,1 %

    Примечания:

    • 1) Пределы допускаемой дополнительной погрешности преобразования входного напряжения или силы постоянного тока, %/ °С, ± 0,0035;

    • 2) Погрешности измерения силы постоянного тока для диапазона от минус 20 до 20 мА нормированы без учета погрешности внешнего резистора;

    • 3) Защита от перенапряжения, В: ± 35;

    • 4) Потребляемая мощность (при напряжении питания 24 В), В •А, не более: 1,2.

    Таблица 4 - Основные технические характеристики модулей ввода ADAM-5017H

    Диапазоны изменения входного напряжения или силы постоянного тока

    Входное сопротивление

    Диапазон входного напряжения, Umax

    Диапазоны изменения цифрового значения выходного параметра

    Пределы допускаемой основной приведенной погрешности преобразования

    1

    2

    3

    4

    5

    от минус 250 до 250 мВ

    20 МОм

    от минус

    15 до 15 В

    от минус 250 до 250

    ± 0,1 %

    от минус 500 до 500 мВ

    от минус 500 до 500

    ± 0,1 %

    от минус 1 до 1 В

    от минус 1 до 1

    ± 0,1 %

    от минус 2,5 до 2,5 В

    от минус 2,5 до 2,5

    ± 0,1 %

    от минус 5 до 5 В

    от минус 5 до 5

    ± 0,1 %

    от минус 10 до 10 В

    от минус 10 до 10

    ± 0,1 %

    от 0 до 500 мВ

    от 0 до 500

    ± 0,1 %

    от 0 до 1 В

    от 0 до 1

    ± 0,1 %

    от 0 до 2,5 В

    от 0 до 2,5

    ± 0,1 %

    от 0 до 5 В

    от 0 до 5

    ± 0,1 %

    от 0 до 10 В

    от 0 до 10

    ± 0,1 %

    от 0 до 20 мА

    120 Ом

    от 0 до20

    ± 0,1 %

    от 4 до 20 мА

    от 4 до20

    ± 0,1 %

    Примечания:

    • 1) Пределы допускаемой дополнительной погрешности преобразования входного напряжения или силы постоянного тока, %/ °С, ± 0,01;

    • 2) Погрешности измерения силы постоянного тока для диапазонов от 0 до 20 мА и от 4 мА до 20 мА нормированы без учета погрешности внешнего резистора;

    • 3) Защита от перенапряжения, В: ± 35;

    • 4) Потребляемая мощность (при напряжении питания 24 В), В^А, не более: 1,8.

    Лист № 5 Всего листов 11 Таблица 5 - Основные технические характеристики модулей ввода ADAM-5017UH

    Диапазоны изменения входного напряжения или силы постоянного тока

    Входное сопротивление

    Диапазон входного напряжения,

    Umax

    Диапазоны изменения цифрового значения выходного параметра

    Пределы допускаемой основной приведенной погрешности преобразования

    1

    2

    3

    4

    5

    от минус 10 до 10 В

    2 МОм

    от минус 15 до 15 В

    от минус 10 до 10

    ± 0,1 %

    от 0 до 10 В

    от 0 до 10

    ± 0,1 %

    от 0 до 20 мВ

    от 0 до 20

    ± 0,1 %

    от 4 до 20 мА

    120 Ом

    от 4 до 20

    ± 0,1 %

    Примечания:

    • 1) Пределы допускаемой дополнительной погрешности преобразования входного напряжения или силы постоянного тока, %/ °С, ± 0,01;

    • 2) Погрешности измерения силы постоянного тока для диапазона от 4 до 20 мА нормированы без учета погрешности внешнего резистора;

    • 3) Потребляемая мощность (при напряжении питания 24 В), А, не более: 2,2.

    Таблица 6 - Основные технические характеристики модулей ввода ADAM-5017P

    Диапазоны изменения входного напряжения или силы постоянного тока

    Входное сопротивление

    Диапазон входного напряжения, Umax

    Диапазоны изменения цифрового значения выходного параметра

    Пределы допускаемой основной приведенной погрешности преобразования

    1

    2

    3

    4

    5

    от минус 150 до 150 мВ

    20 МОм

    от минус

    15 до 15 В

    от минус 150 до 150

    ± 0,1 %

    от минус 500 до 500 мВ

    от минус 500 до 500

    ± 0,1 %

    от минус 1 до 1 В

    от минус 1 до 1

    ± 0,1 %

    от минус 5 до 5 В

    от минус 5 до 5

    ± 0,1 %

    от минус 10 до 10 В

    от минус 10 до 10

    ± 0,1 %

    от минус 15 до 15 В

    от минус 15 до 15

    ± 0,1 %

    от 0 до 150 мВ

    от 0 до 150

    ± 0,1 %

    от 0 до 500 мВ

    от 0 до 500

    ± 0,1 %

    от 0 до 1 В

    от 0 до 1

    ± 0,1 %

    от 0 до 5 В

    от 0 до 5

    ± 0,1 %

    от 0 до 10 В

    от 0 до 10

    ± 0,1 %

    от 0 до 15 В

    от 0 до 15

    ± 0,1 %

    от минус 20 до 20 мА

    120 Ом

    от минус 20 до 20

    ± 0,2 %

    от 4 до 20 мА

    от 4 до 20

    ± 0,2 %

    Примечания:

    • 1) Пределы допускаемой дополнительной погрешности преобразования входного напряжения или силы постоянного тока, %/ °С, ± 0,01;

    • 2) Погрешности измерения силы постоянного тока для диапазонов от 0 до 20 мА и от 4 мА до 20 мА нормированы без учета погрешности внешнего резистора;

    • 3) Потребляемая мощность (при напряжении питания 24 В), А, не более: 1,25.

    Лист № 6

    Всего листов 11

    Таблица 7 - Основные технические характеристики модулей ввода ADAM-5017P-AE

    Диапазоны изменения входного напряжения или тока

    Входное сопротивление

    Диапазон входного напряжения, Umax

    Диапазоны изменения цифрового значения выходного параметра

    Пределы допускаемой основной приведенной погрешности преобразования

    1

    2

    3

    4

    5

    от минус 150 до 150 мВ

    20 МОм

    от минус

    15 до 15 В

    от минус 150 до 150

    ± 0,1 %

    от минус 500 до 500 мВ

    от минус 500 до 500

    ± 0,1 %

    от минус 1 до 1 В

    от минус 1 до 1

    ± 0,1 %

    от минус 5 до 5 В

    от минус 5 до 5

    ± 0,1 %

    от минус 10 до 10 В

    от минус 10 до 10

    ± 0,1 %

    от минус 15 до 15 В

    от минус 15 до 15

    ± 0,1 %

    от 0 до 150 мВ

    от 0 до 150

    ± 0,1 %

    от 0 до 500 мВ

    от 0 до 500

    ± 0,1 %

    от 0 до 1 В

    от 0 до 1

    ± 0,1 %

    от 0 до 5 В

    от 0 до 5

    ± 0,1 %

    от 0 до 10 В

    от 0 до 10

    ± 0,1 %

    от 0 до 15 В

    от 0 до 15

    ± 0,1 %

    от минус 20 до 20 мА

    120 Ом

    от минус 20 до 20

    ± 0,2 %

    от 4 до 20 мА

    от 4 до 20

    ± 0,2 %

    Примечания:

    • 1) Пределы допускаемой дополнительной погрешности преобразования входного напряжения или силы постоянного тока, %/ °С, ± 0,01;

    • 2) Погрешности измерения силы постоянного тока для диапазонов от 0 до 20 мА и от 4 мА до 20 мА нормированы без учета погрешности внешнего резистора;

    • 3) Потребляемая мощность (при напряжении питания 24 В), В^А, не более: 1,25.

    Таблица 8 - Основные технические характеристики модулей ввода ADAM-5018

    Тип первичного пре-обра-зовате-ля

    Диапазоны измеряемой физической величины

    Диапазоны изменения входного параметра

    Пределы допускаемой основной приведенной погрешности преобразования, %

    1

    2

    3

    4

    J

    от 0 до 760 °С

    от 0 до 42,922 мВ

    К

    от 0 до 1370 ° С

    от 0 до 54,807 мВ

    Т

    от минус 100 до 400 ° С

    от минус 3,378 до 20,869 мВ

    Е

    от 0 до 1000 °С

    от 0 до 76,358 мВ

    S

    от 500 до 1750 °С

    от 4,234 до 18,504 мВ

    R

    от 500 до 1750 °С

    от 4,471 до 20,878 мВ

    ± 0,1

    В

    от 500 до 1800 °С

    от 1,241 до 13,585 мВ

    мВ

    от минус 15 до 15 мВ

    от минус 15 до 15 мВ

    мВ

    от минус 50 до 50 мВ

    от минус 50 до 50 мВ

    мВ

    от минус 100 до 100 мВ

    от минус 100 до 100 мВ

    мВ

    от минус 500 до 500 мВ

    от минус 500 до 500 мВ

    В

    от минус 1 до 1 В

    от минус 1 до 1 В

    Лист № 7 Всего листов 11 Окончание таблицы 8

    1

    2

    3

    4

    В

    от минус 2,5 до 2,5 В

    от минус 2,5 до 2,5 В

    ± 0,1

    мА

    от минус 20 до 20 мА

    от минус 20 до 20 мА

    Примечания:

    • 1) Пределы допускаемой дополнительной погрешности преобразования напряжения постоянного тока, %/ °С, ± 0,01;

    • 2) Погрешности    измерения    силы    постоянного    тока    для    диапазона

    от минус 20 до 20 мА нормированы без учета погрешности внешнего резистора;

    • 3) Входное сопротивление, МОм: 2;

    • 4) Потребляемая мощность (при напряжении питания 24 В), А, не более: 1,2.

    Таблица 9 - Основные технические характеристики модулей ввода ADAM-5018P

    Тип первичного пре-обра-зовате-ля

    Диапазоны измеряемой физической величины

    Диапазоны изменения входного параметра

    Пределы допускаемой основной приведенной погрешности преобразования, %

    1

    2

    3

    4

    J

    от 0 до 760 °С

    от 0 до 42,922 мВ

    ±0,1

    К

    от до 1370 °С

    от 0 до 54,807 мВ

    Т

    от минус 100 до 400 °С

    от минус 3,378 до 20,869 мВ

    Е

    от 0 до 1000 °С

    от 0 до 76,358 мВ

    S

    от 500 до 1750 °С

    от 4,234 до 18,504 мВ

    R

    от 500 до 1750 °С

    от 4,471 до 20,878 мВ

    В

    от 500 до 1800 °С

    от 1,241 до 13,585 мВ

    мВ

    от минус 15 до 15 мВ

    от минус 15 до 15 мВ

    мВ

    от минус 50 до 50 мВ

    от минус 50 до 50 мВ

    мВ

    от минус 100 до 100 мВ

    от минус 100 до 100 мВ

    мВ

    от минус 500 до 500 мВ

    от минус 500 до 500 мВ

    В

    от минус 1 до 1 В

    от минус 1 до 1 В

    В

    от минус 2,5 до 2,5 В

    от минус 2,5 до 2,5 В

    мА

    от минус 20 до 20 мА

    от минус 20 до 20 мА

    Примечания:

    • 1) Пределы допускаемой дополнительной погрешности преобразования напряжения постоянного тока, %/ °С, ± 0,01;

    • 2) Погрешности измерения силы постоянного тока для диапазонов от 4 до 20 мА и от минус 20 до 20 мА нормированы без учета погрешности внешнего резистора;

    • 3) Входное сопротивление каналов измерения напряжения, МОм: 20;

    • 4) Входное сопротивление каналов измерения силы тока, МОм: 120;

    • 5) Потребляемая мощность (при напряжении питания 24 В), В^ А, не более: 0,5.

    Лист № 8 Всего листов 11 Таблица 10 - Основные технические характеристики модулей вывода ADAM-5024

    Параметр

    Значение параметра

    1

    2

    Диапазон преобразования входного сигнала цифрового кода в выходной сигнал напряжения постоянного тока, В

    от 0 до 10 В

    Диапазон преобразования входного сигнала цифрового кода в выходной сигнал силы постоянного тока, мА

    от 0до 20 мА

    от 0до 20 мА

    Пределы допускаемой основной приведенной погрешности преобразования входного сигнала цифрового кода в выходной сигнал напряжения постоянного тока,

    ± 0,2 %

    Пределы допускаемой основной приведенной погрешности преобразования входного сигнала цифрового кода в выходной сигнал силы постоянного тока

    ± 0,1 %

    Пределы допускаемой дополнительной погрешности преобразования сигнала цифрового кода в выходной сигнал, %/°С

    ± 0,005

    Допустимое сопротивление нагрузки на токовых выходах, Ом

    до 500 Ом

    Потребляемая мощность (при напряжении питания 24 В), В •А, не более:

    3,0

    Таблица 11 - Основные технические характеристики модулей ввода ADAM-5080

    Параметр

    Значение параметра

    1

    2

    Диапазон преобразования частоты импульсов напряжения переменного тока в цифровой код, Гц

    от 0,3 до 1000

    Диапазоны изменения цифрового значения выходного параметра

    от 0,3 до 1000

    Пределы допускаемой основной приведенной погрешности преобразования частоты импульсов напряжения в цифровой код, %

    ± 0,1

    Пределы допускаемой дополнительной погрешности преобразования частоты импульсов напряжения в цифровой код, %/°С,

    ± 0,005

    Уровень напряжения логической единицы, В

    от 2,3 до 5

    Уровень напряжения логического нуля, В

    от 0 до 0,8

    Потребляемая мощность (при напряжении питания 24 В), В •А, не более:

    1,5

    Лист № 9 Всего листов 11 Таблица 12 - Основные технические характеристики модулей ввода ADAM-5081

    Параметр

    Значение параметра

    1

    2

    Диапазон преобразования частоты импульсов напряжения переменного тока в цифровой код, Гц

    от 0,3 до 1000

    Диапазоны изменения цифрового значения выходного параметра

    от 0,3 до 1000

    Пределы допускаемой основной приведенной погрешности преобразования частоты импульсов напряжения в цифровой код, %

    ± 0,1

    Пределы допускаемой дополнительной погрешности преобразования частоты импульсов напряжения в цифровой код, %/°С,

    ± 0,005

    Уровень напряжения логической единицы, В

    от 2,3 до 5

    Уровень напряжения логического нуля, В

    от 0 до 0,8

    Потребляемая мощность (при напряжении питания 24 В), В •А, не более:

    1,5

    Таблица 13 - Общие технические характеристики модулей ввода ADAM-5013, ADAM-5017, АОАМ-5017Н, ADAM-5017UH, ADAM-5017P, ADAM-5017P-AE, ADAM-5018, ADAM-5018P, ADAM-5024, ADAM-5080, ADAM-5081

    Параметр

    Значение параметра

    1

    2

    Средняя наработка до отказа, ч

    5 105

    Габаритные размеры (высота х ширина х глубина), мм, не более

    115 х 31 х 85

    Масса преобразователей, кг, не более

    0,25

    Средний срок службы, лет

    10

    Условия эксплуатации:

    • —  диапазон температуры окружающей среды, °С

    • —  диапазон атмосферного давления, кПа

    • —  относительная влажность воздуха, %

    от минус 10 до 70

    от 84 до 107

    до 95 (без конденсации влаги)

    Диапазон температуры хранения, °С

    от минус 25 до 85


    Настройки внешнего вида
    Цветовая схема

    Ширина

    Левая панель
