Номер по Госреестру СИ: 54833-13
54833-13 Уровнемеры
(OPTIWAVE)
Назначение средства измерений:
Уровнемеры OPTIWAVE предназначены для бесконтактного измерения уровня жидкостей, паст, шламов, пульп и различных сыпучих материалов.
Внешний вид.
Уровнемеры
Рисунок № 1
Внешний вид.
Уровнемеры
Рисунок № 2
Внешний вид.
Уровнемеры
Рисунок № 3
Общие сведения
Дата публикации -
Срок свидетельства - 23.05.2024
Номер записи -
ID в реестре СИ - 395716
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 4 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
OPTIWAVE, исп. 5200 C, OPTIWAVE 7300С, OPTIWAVE 7300C, OPTIWAVE 7300 С, OPTIWAVE 7300 C, OPTIWAVE 5400 С, OPTIWAVE 5200С, OPTIWAVE 5200C, OPTIWAVE 5200 С, Optiwave 5200 F, OPTIWAVE 5200 C, OPTIWAVE, OPTIFLEX 1300 С/i-Ex, GERRIDA СВК-15г ХВС, 7300C, 7300 С, 7300, 5200C, 5200 С, 5200 C,
Производитель
Изготовитель - Фирма "KROHNE SAS"
Страна - ФРАНЦИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет «MV_15. Поверки с применением реагентов» разработан для вывода информации о всех поверках, выполненных с использованием выбранных реагентов.
На начальном этапе работы пользователю предоставляется возможность выбрать один или несколько реагентов из списка. Для уточнения результатов выборку можно дополнительно ограничить периодом поверки (указать год начала и окончания).
После формирования запроса отображается таблица, содержащая до 40 000 записей. Таблица включает ключевые данные о поверках, такие как: организация, выполнившая поверку, наименование и номер типа средств измерений, заводской номер, дата поверки и срок действия, номер свидетельства о поверке, а также дополнительную информацию.
Данные в отчете можно детализировать, переходя по ссылкам на документы поверки. Таким образом, отчет предоставляет удобный инструмент для анализа поверок, связанных с использованием определенных реагентов, обеспечивая точный и структурированный доступ к информации.
Статистика
Кол-во поверок - 351
Выдано извещений - 2
Кол-во периодических поверок - 220
Кол-во средств измерений - 242
Кол-во владельцев - 37
Усредненный год выпуска СИ - 2016
МПИ по поверкам - 1525 дн.
Приказы РСТ, где упоминается данный тип СИ
№986 от 2018.05.23 О переоформлении и продлении срока действия свидетельства об утверждении типа средства измерений № 52268 "Уровнемеры OPTIWAVE"
Наличие аналогов СИ: Уровнемеры (OPTIWAVE)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|---|
|
54833-13 Уровнемеры (OPTIWAVE) Фирма "KROHNE SAS" (ФРАНЦИЯ ) |
52031-12 Уровнемеры радиоволновые (РДУ3) Акционерное общество «Альбатрос» (АО «Альбатрос») (РОССИЯ г. Москва) |
|
54833-13 Уровнемеры (OPTIWAVE) Фирма "KROHNE SAS" (ФРАНЦИЯ ) |
52339-12 Уровнемеры тросиковые радиоволновые (УТР1) Акционерное общество «Альбатрос» (АО «Альбатрос») (РОССИЯ г. Москва) |
|
54833-13 Уровнемеры (OPTIWAVE) Фирма "KROHNE SAS" (ФРАНЦИЯ ) |
65367-16 Рефрактометры лабораторные цифровые (СНЕЛ-104 и СНЕЛ-105) ООО "НПФ "Полисервис" (РОССИЯ г.С.-Петербург) |
|
54833-13 Уровнемеры (OPTIWAVE) Фирма "KROHNE SAS" (ФРАНЦИЯ ) |
65381-16 Уровнемеры радарные (OPTIWAVE) ООО "Кроне-Автоматика" (РОССИЯ Самарская обл.) |
Все средства измерений ООО "Кроне-Автоматика"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
43911-10 01.04.2015 |
Уровнемеры, ВМ26 и ВМ26А Фирма "KROHNE SAS" (ФРАНЦИЯ ) |
ОТ |
3 года |
|
43911-12 21.12.2026 |
Уровнемеры, BM26 Фирма "KROHNE SAS" (ФРАНЦИЯ ) |
ОТ МП |
4 года |
|
45407-10 01.08.2015 |
Уровнемеры радарные, OPTIWAVE 7300 C Фирма "KROHNE SAS" (ФРАНЦИЯ ) |
ОТ |
4 года |
|
45408-10 01.08.2015 |
Уровнемеры, OPTIFLEX 1300 C Фирма "KROHNE SAS" (ФРАНЦИЯ ) |
ОТ |
4 года |
|
54833-13 10.09.2018 |
Уровнемеры, OPTIWAVE Фирма "KROHNE SAS" (ФРАНЦИЯ ) |
ОТ |
4 года |
|
54834-13 10.09.2018 |
Уровнемеры, OPTIFLEX Фирма "KROHNE SAS" (ФРАНЦИЯ ) |
ОТ |
4 года |
|
59085-14 23.09.2024 |
Преобразователи расхода электромагнитные, DWM 2000 Фирма "KROHNE SAS" (ФРАНЦИЯ ) |
ОТ МП |
3 года |
|
54833-13 23.05.2024 |
Уровнемеры, OPTIWAVE Фирма "KROHNE SAS" (ФРАНЦИЯ ) |
ОТ МП |
4 года |
|
54834-13 23.05.2024 |
Уровнемеры, OPTIFLEX Фирма "KROHNE SAS" (ФРАНЦИЯ ) |
ОТ МП |
4 года |
В разработке
Кто поверяет Уровнемеры радарные (OPTIWAVE)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО ИК "СИБИНТЕК" (RA.RU.311951) | 23 | 15 | 1 | 1 | 23 | 15 | 1 | |||
| ООО УК "ЖИЛСЕРВИС" (RA.RU.312627) | 4 | 0 | 4 | 0 | 0 | 0 | 0 | |||
| АО "НПО "ЦМА" (RA.RU.310497) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| ООО "ПТК" (RA.RU.311923) | 1 | 0 | 1 | 0 | 0 | 0 | 0 | |||
| ООО "МЦ "АЛЬФА" (RA.RU.312725) | 1 | 0 | 1 | 0 | 0 | 0 | 0 | |||
| ООО " НУ КОРПОРАЦИИ АК ЭСКМ " (RA.RU.311850) | 6 | 0 | 6 | 0 | 0 | 0 | 0 | |||
| ООО "РЦСМ" (RA.RU.312866) | 4 | 0 | 4 | 0 | 0 | 0 | 0 | |||
| ФБУ "УРАЛТЕСТ" (RA.RU.311249) | РСТ | 2 | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |
| ООО "ПРОГРЕСС АВТОМАТИКА" (RA.RU.312840) | 1 | 0 | 1 | 0 | 0 | 0 | 0 | |||
| ООО «АНВИР» (RA.RU.312927) | 1 | 0 | 1 | 0 | 0 | 0 | 0 | |||
| АО "ТРЕСТ СЗМА" (RA.RU.312330) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| ООО "МЕТРСЕРВИС" (RA.RU.311187) | 1 | 0 | 1 | 0 | 0 | 0 | 0 | |||
| ФБУ "ОМСКИЙ ЦСМ" (RA.RU.311220) | РСТ | 51 | 44 | 7 | 0 | 49 | 42 | 7 | ||
| ФБУ "УЛЬЯНОВСКИЙ ЦСМ" (RA.RU.311219) | РСТ | 5 | 0 | 5 | 0 | 5 | 0 | 5 | ||
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311483) | РСТ | 12 | 0 | 0 | 0 | 12 | 0 | 0 | ||
| ФБУ "КРЫМСКИЙ ЦСМ" (RA.RU.310576) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ООО "ЦЕНТР МЕТРОЛОГИИ" (RA.RU.320058) | 5 | 0 | 5 | 0 | 0 | 0 | 0 | |||
| ФБУ "АРХАНГЕЛЬСКИЙ ЦСМ" (RA.RU.311492) | РСТ | 7 | 0 | 7 | 0 | 7 | 0 | 7 | ||
| ООО "БЮРО ПОВЕРКИ" (RA.RU.312621) | 4 | 0 | 4 | 0 | 0 | 0 | 0 | |||
| ФБУ "ПЕРМСКИЙ ЦСМ" (RA.RU.311363) | РСТ | 57 | 19 | 28 | 0 | 37 | 19 | 18 | ||
| ООО "МС-РЕСУРС" (RA.RU.312581) | 2 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ООО "ГОРВОДОУЧЕТ" (RA.RU.312363) | 3 | 0 | 2 | 0 | 0 | 0 | 0 | |||
| ФБУ "ВОЛОГОДСКИЙ ЦСМ" (RA.RU.311504) | РСТ | 11 | 0 | 11 | 0 | 11 | 0 | 11 | ||
| ФБУ "Волгоградский ЦСМ" (RA.RU.311474) | РСТ | 17 | 0 | 17 | 0 | 17 | 0 | 17 | ||
| ООО "КРОНЕ-АВТОМАТИКА" (1522) | 17 | 5 | 4 | 0 | 6 | 2 | 4 | |||
| ООО "СНГ-ЕК" (РОСС RU.0001.310379) | 19 | 0 | 19 | 0 | 19 | 0 | 19 | |||
| ООО "СНЭМА-СЕРВИС" (RA.RU.312260) | 5 | 0 | 5 | 0 | 5 | 0 | 5 | |||
| ФБУ "КАЛИНИНГРАДСКИЙ ЦСМ" (RA.RU.311465) | РСТ | 1 | 0 | 1 | 0 | 0 | 0 | 0 | ||
| ФБУ "САМАРСКИЙ ЦСМ" (RA.RU.311429) | РСТ | 13 | 3 | 10 | 0 | 9 | 0 | 9 | ||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 6 | 0 | 6 | 0 | 6 | 0 | 6 | ||
| ООО "АСУ ИНЖИНИРИНГ" (RA.RU.311841) | 2 | 1 | 1 | 0 | 2 | 1 | 1 | |||
| ООО "ДЕЗ 1" (RA.RU.311603) | 1 | 0 | 1 | 0 | 0 | 0 | 0 | |||
| ООО "ГАЗСЕРВИСЦЕНТР" (РОСС RU.0001.310168) | 1 | 0 | 1 | 0 | 0 | 0 | 0 | |||
| ФБУ «КУЗБАССКИЙ ЦСМ» (RA.RU.311469) | РСТ | 11 | 0 | 11 | 1 | 6 | 0 | 6 | ||
| ИП Субоч А.М. (RA.RU.313429) | 4 | 0 | 4 | 0 | 0 | 0 | 0 | |||
| ООО "ЦЕНТР МЕТРОЛОГИИ+" (RA.RU.313620) | 3 | 0 | 3 | 0 | 0 | 0 | 0 | |||
| ООО "ГОСВОДОУЧЕТ" (RA.RU.312565) | 1 | 0 | 1 | 0 | 0 | 0 | 0 | |||
| ООО "МЕТРОСТАНДАРТ" (RA.RU.312729) | 2 | 0 | 2 | 0 | 0 | 0 | 0 | |||
| ООО "СПЕЦГИДРОСЕРВИС" (RA.RU.312180) | 1 | 0 | 1 | 0 | 0 | 0 | 0 | |||
| ООО "ЭСТН" (RA.RU.311610) | 1 | 0 | 1 | 0 | 0 | 0 | 0 | |||
| ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311499) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ "ЦСМ ИМ. А.М. МУРАТШИНА В РЕСПУБЛИКЕ БАШКОРТОСТАН" (RA.RU.311406) | РСТ | 9 | 0 | 9 | 0 | 9 | 0 | 9 | ||
| ООО «Профтехком» (RA.RU.314012) | 1 | 0 | 1 | 0 | 0 | 0 | 0 | |||
| ООО "УЛЬТРА-СТАНДАРТ" (RA.RU.314531) | 4 | 3 | 1 | 0 | 4 | 3 | 1 | |||
| ООО "АВТОМАТИКА-СЕРВИС" (RA.RU.312514) | 7 | 0 | 7 | 0 | 7 | 0 | 7 | |||
| ФБУ "ИРКУТСКИЙ ЦСМ" (RA.RU.311392) | РСТ | 5 | 0 | 5 | 0 | 5 | 0 | 5 | ||
| ООО СЦ "МЕТРОЛОГИЯ" (РОСС RU.0001.310400) | 1 | 0 | 1 | 0 | 0 | 0 | 0 | |||
| ООО "ВОДОМЕР СЕРВИС" (RA.RU.311194) | 4 | 0 | 4 | 0 | 0 | 0 | 0 | |||
| ФБУ "АСТРАХАНСКИЙ ЦСМ" (RA.RU.311475) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| АО "СНПЗ" (RA.RU.311304) | 4 | 0 | 4 | 0 | 4 | 0 | 4 | |||
| ООО «МетрЛифтСервис» (RA.RU.314115) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| ООО "СЕРВИСПОС" (RA.RU.314409) | 1 | 0 | 1 | 0 | 0 | 0 | 0 | |||
| ФБУ "ЦСМ Татарстан" (RA.RU.311394) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 |
Стоимость поверки Уровнемеры радарные (OPTIWAVE)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Волгоградский ЦСМ Волгоградская область |
6484 | 5333 |
|
ФБУ Вологодский ЦСМ Вологодская область |
3493 | 5333 |
|
ФБУ Красноярский ЦСМ Красноярский край |
8247 | 5333 |
|
Орловский филиал ФБУ Тульский ЦСМ Орловская область |
1068 | 5333 |
|
Орловский филиал ФБУ Тульский ЦСМ Орловская область |
1146 | 5333 |
Программное обеспечение
Внутреннее ПО реализует функции расчёта расстояния до поверхности среды, уровня, объёма, цифро-аналоговое преобразование измеренных величин в токовое значение на выходе, а также вывод данных на индикатор и через цифровые интерфейсы. На настроечные параметры есть возможность установки пароля.
Уровень защиты ПО уровнемеров OPTIWAVE от непреднамеренных и преднамеренных изменений «С» по МИ 3286-2010.
Таблица 1- Идентификационные данные программного обеспечения
|
Наименование ПО |
Идентификационное наименование ПО |
Номер версии ПО |
Цифровой идентификатор ПО (контрольная сумма) |
Алгоритм вычисления цифрового идентификатора ПО |
|
Внутреннее ПО 5200 |
VF504/SF509 |
1.ХХ.ХХ |
0x1A4D |
CRC16 |
|
Внутреннее ПО 6300 |
VF634/SF639 |
2.Х.Х.ХХ |
0x11D2 |
CRC16 |
|
Внутреннее ПО 7300 |
VF704/SF709 |
2.Х.Х.ХХ |
0x1F0C |
CRC16 |
|
Внутреннее ПО 8300 |
VF834/SF839 |
2.Х.Х.ХХ |
0х10В3 |
CRC16 |
Знак утверждения типа
Знак утверждения типананосят на корпус уровнемеров OPTIWAVE методом наклейки и титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Поверка
осуществляется по документу ГОСТ 8.321-2013 «ГСИ. Уровнемеры промышленного применения. Методика поверки».
Основные средства поверки:
-
- установка для поверки уровнемеров, ПГ ±1 мм;
-
- рулетка измерительная металлическая Р50Н2К ГОСТ 7502-98.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к уровнемерам OPTIWAVE
ГОСТ 8.477-82 «ГСИ. Государственная поверочная схема для средств измерений уровня жидкости»
Техническая документация «KROHNE S.A.S.», Франция
Изготовитель
Фирма «KROHNE S.A.S.», Франция
2 А11ёе des Ors, BP 98
26103 ROMANS SUR ISERE Cedex, France
Тел.: +33 04 75 054400
Факс: +33 04 75 050048
E-mail: info.france@krohne.com
Web-сайт: http://fr.krohne.com
Заявитель
ООО «КРОНЕ Инжиниринг»Адрес: 443532, Самарская обл., Волжский р-н, пос. Стромилово
Тел.: +7 (846) 230 03 70
Факс: +7 (846) 230 03 11
Web-сайт: http://krohne.ru
Испытательный центр
ГЦИ СИ ФБУ «Ростест-Москва»Адрес: 117418, г. Москва, Нахимовский пр., 31
Тел.: +7 (495) 544 00 00
E-mail: info@rostest.ru
Принцип работы уровнемеров OPTIWAVE основан на частотном методе измерения дистанции до объекта (FMCW, Frequency-Modulated Continuous Wave): определяется разность частот радиосигналов, излучаемых уровнемером, и отраженных от поверхности измеряемой среды.
Уровнемеры OPTIWAVE состоят и следующих функциональных блоков:
-
- приёмо-передающего устройства с антенной (капельной PP/PTFE, асептической, рупорной), формирующего, излучающего и принимающего радиочастотные импульсы;
-
- измерительного преобразователя, выполняющего измерение разности частот и по измеренному значению дистанции до поверхности и значению базовой высоты резервуара вычисляющего уровень и объём среды (при наличии градуировочной таблицы);
-
- встроенного индикатора (при наличии), отображающего измеренные величины.
Измеренные данные передаются в систему верхнего уровня по токовому сигналу 4 20 мА + HART или по протоколам связи Modbus, Profibus PA/DP, Foundation Fieldbus.
Уровнемеры OPTIWAVE имеют следующие исполнения:
-
- 5200 C/F - C - компактное, F - разнесённое исполнение; применяется для измерения уровня, дистанции до поверхности жидкостей (сжиженных газов), паст и сыпучих продуктов (шламов, гранул и порошков).
-
- 6300 С - как правило, применяется для измерения уровня, дистанции до поверхности сыпучих продуктов (шламов, гранул и порошков).
-
- 7300 С - как правило, применяется для измерения уровня, дистанции до поверхности жидкостей (сжиженных газов).
-
- 8300 С Marine - применяется для измерения уровня, дистанции до поверхности жидкостей (сжиженных газов) и различных сыпучих продуктов (шламов, гранул и порошков) в речных и морских судах и в особо агрессивных условиях окружающей среды.
а) 5200 F и 5200 C б) 6300 С

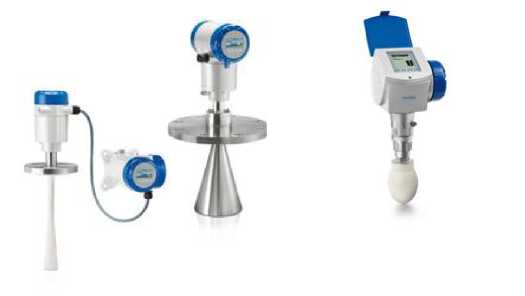

Рисунок 1 - Общий вид уровнемеров OPTIWAVE
в) 7300 С
г) 8300 С Marine
Таблица 2-
|
Наименование параметра |
Значение | |||
|
5200 C/F |
6300 С |
7300 С |
8300 С Marine | |
|
Диапазон1) измерений уровня, мм |
200.30000 |
220.80000 |
220.80000 |
220.40000 |
|
Пределы допускаемой абсолютной погрешности измерений уровня до 10 м (20)3), мм |
±10 (±5)2) |
±10 |
±3 |
±2 |
|
Пределы допускаемой относительной погрешности измерений уровня свыше 10 м (20)3), % |
±0,1 (±0,05)2) |
±0,1 |
±0,03 |
±0,01 |
|
Разрешающая способность, мм |
1 |
1 |
1 |
0,1 |
|
Воспроизводимость, мм |
±1 |
±5 |
±1 |
±1 |
|
Температура окружающей среды °С |
от минус 40 до плюс 80 | |||
|
Давление измеряемой среды, МПа |
минус 0,1 - плюс 44) | |||
|
Температура на фланце прибора, °С |
минус 60 -плюс 250 |
минус 50 - плюс 200 | ||
|
Номинальное напряжение питания постоянного тока, В |
24 | |||
|
Аналоговый выход, мА |
4 - 20 + HART | |||
|
Габаритные размеры, мм |
258x214x682 |
182x167x548 | ||
|
Масса, кг, не более |
18,7 |
27,2 | ||
Примечания
-
1. в зависимости от используемой антенны
-
2. при специальной калибровке
-
3. для OPTIWAVE 8300 С Marine
-
4. по заказу возможно изготовление уровнемеров до 100 МПа
