Номер по Госреестру СИ: 54833-13
54833-13 Уровнемеры
(OPTIWAVE)
Назначение средства измерений:
Уровнемеры OPTIWAVE предназначены для бесконтактного измерения уровня жидкостей, паст, шламов, пульп и различных сыпучих материалов.

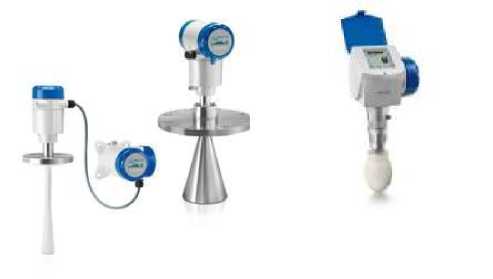

Внешний вид.
Уровнемеры
Рисунок № 1
Внешний вид.
Уровнемеры
Рисунок № 2
Внешний вид.
Уровнемеры
Рисунок № 3
Программное обеспечение
Внутреннее ПО реализует функции расчёта расстояния до поверхности среды, уровня, объёма, цифро-аналоговое преобразование измеренных величин в токовое значение на выходе, а также вывод данных на индикатор и через цифровые интерфейсы . На настроечные параметры есть возможность установки пароля.
Уровень защиты ПО уровнемеров OPTIWAVE от непреднамеренных и преднамеренных изменений «С» по МИ 3286-2010.
Таблица 1- Идентификационные данные программного обеспечения
Наименование ПО |
Идентификационное наименование ПО |
Номер версии ПО |
Цифровой идентификатор ПО (контрольная сумма) |
Алгоритм вычисления цифрового идентификатора ПО |
Внутреннее ПО 5200 |
VF504/SF509 |
1.ХХ.ХХ |
0X1A4D |
CRC16 |
Внутреннее ПО 6300 |
VF634/SF639 |
2.Х.Х.ХХ |
0X11D2 |
CRC16 |
Внутреннее ПО 7300 |
VF704/SF709 |
2.Х.Х.ХХ |
0X1F0C |
CRC16 |
Внутреннее ПО 8300 |
VF834/SF839 |
2.Х.Х.ХХ |
0х10В3 |
CRC16 |
Знак утверждения типа
Знак утверждения типананосят на корпус уровнемеров OPTIWAVE методом наклейки и титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в руководстве по эксплуатации уровнемеров OPTIWAVE.
Поверка
осуществляется по документу ГОСТ Р 8.660-2009 «ГСИ. Уровнемеры промышленного применения. Методика поверки».
При поверке применяются следующие средства измерений:
-
- установка для поверки уровнемеров, ПГ ±1 мм;
-
- рулетка измерительная металлическая Р50Н2К ГОСТ 7502-98.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к уровнемерам OPTIWAVE
-
1. ГОСТ 8.477-82 «ГСИ. Государственная поверочная схема для средств измерений уровня жидкости».
-
2. ГОСТ 8.660-2009 «ГСИ. Уровнемеры промышленного применения. Методика поверки».
-
3. Техническая документация «KROHNE S.A.S.», Франция
Изготовитель
Фирма «KROHNE S.A.S.», Франция2 Allee des Ors, BP 98
26103 ROMANS SUR ISERE Cedex, France
тел.: +33 04 75 054400, факс: +33 04 75 050048
Email: info.france@krohne.com
Web: http://fr.krohne.com
Лист № 4 Всего листов 4
Заявитель
ООО «КРОНЕ Инжиниринг»
Адрес: 443532, Самарская обл., Волжский р-н, пос. Стромилово
Тел.: +7 (846) 230 03 70,
факс: +7 (846) 230 03 11
Web: http://krohne.ru
Испытательный центр
ГЦИ СИ ФБУ «Ростест-Москва»Регистрационный номер в Государственном реестре 30010-10 от 15.03.2010 г.
Адрес: 117418 Москва, Нахимовский пр., 31
тел.: +7 (495) 544 00 00
Email: info@rostest.ru
Принцип работы уровнемеров OPTIWAVE основан на частотном методе измерения дистанции до объекта (FMCW, Frequency-Modulated Continuous Wave): определяется разность частот радиосигналов, излучаемых уровнемером, и отраженных от поверхности измеряемой среды.
Уровнемеры OPTIWAVE состоят и следующих функциональных блоков:
-
- приёмо-передающего устройства с антенной (капельной PP/PTFE, асептической, рупорной), формирующего, излучающего и принимающего радиочастотные импульсы;
-
- измерительного преобразователя, выполняющего измерение разности частот и по измеренному значению дистанции до поверхности и значению базовой высоты резервуара вычисляющего уровень и объём среды (при наличии градуировочной таблицы);
-
- встроенного индикатора (при наличии), отображающего измеренные величины.
Измеренные данные передаются в систему верхнего уровня по токовому сигналу 4 20 мА + HART или по протоколам связи Modbus, Profibus PA/DP, Foundation Fieldbus.
Уровнемеры OPTIWAVE имеют следующие исполнения:
-
- 5200 C/F - C - компактное, F - разнесённое исполнение; применяется для измерения уровня, дистанции до поверхности жидкостей (сжиженных газов), паст и сыпучих продуктов (шламов, гранул и порошков).
-
- 6300 С - как правило, применяется для измерения уровня, дистанции до поверхности сыпучих продуктов (шламов, гранул и порошков).
-
- 7300 С - как правило, применяется для измерения уровня, дистанции до поверхности жидкостей (сжиженных газов).
-
- 8300 С Marine - применяется для измерения уровня, дистанции до поверхности жидкостей (сжиженных газов) и различных сыпучих продуктов (шламов, гранул и порошков) в речных и морских судах и в особо агрессивных условиях окружающей среды.
а) 5200 F и 5200 C б) 6300 С
Рисунок 1 - Общий вид уровнемеров OPTIWAVE.
в) 7300 С
г) 8300 С Marine
Лист № 2 Всего листов 4
Таблица 2 -
Наименование параметра |
Значение | |||
5200 C/F |
6300 С |
7300 С |
8300 С Marine | |
Диапазон1-1 измерений уровня, мм |
200.30000 |
220.80000 |
220.80000 |
220.40000 |
Пределы допускаемой абсолютной погрешности измерений уровня до 10 м (20)3), мм |
±10 (±5)2) |
±10 |
±3 |
±2 |
Пределы допускаемой относительной погрешности измерений уровня свыше 10 м (20)3), % |
±0,1 (±0,05)2) |
±0,1 |
±0,03 |
±0,01 |
Разрешающая способность, мм |
1 |
1 |
1 |
0,1 |
Воспроизводимость, мм |
±1 |
±5 |
±1 |
±1 |
Температура окружающей среды °С |
от минус 40 до плюс 80 | |||
Давление измеряемой среды, МПа |
минус 0,1 - плюс 44) | |||
Температура на фланце прибора, °С |
минус 60 - плюс 250 |
минус 50 - плюс 200 | ||
Номинальное напряжение питания постоянного тока, В |
24 | |||
Аналоговый выход, мА |
4 - 20 + HART | |||
Г абаритные размеры, мм |
258x214x682 |
182x167x548 | ||
Масса, кг, не более |
18,7 |
27,2 |
Примечания
-
1. в зависимости от используемой антенны
-
2. при специальной калибровке
-
3. для OPTIWAVE 8300 С Marine
-
4. по заказу возможно изготовление уровнемеров до 100 МПа
