Номер по Госреестру СИ: 43911-12
43911-12 Уровнемеры
(BM26)
Назначение средства измерений:
Уровнемеры BM 26 предназначены для измерения уровня жидкостей в резервуарах и ёмкостях, находящихся под избыточным давлением, используемых в различных отраслях промышленности.
Внешний вид.
Уровнемеры
Рисунок № 1
Внешний вид.
Уровнемеры
Рисунок № 2
Внешний вид.
Уровнемеры
Рисунок № 3
Внешний вид.
Уровнемеры
Рисунок № 4
Внешний вид.
Уровнемеры
Рисунок № 5
Программное обеспечение
Программное обеспечение состоит из ПО, встроенного в электронный преобразователь, и внешнего ПО для ПЭВМ.
Функции внутреннего ПО:
-
- вычисление уровня измеряемой среды;
-
- отображение измеренных значений на индикаторе (при наличии);
-
- формирование тока (4-20) мА, соответствующего измеряемой величине (для исполнений с токовым выходом);
-
- связь с уровнемером по протоколам HART, Fieldbus, Profibus PA (в зависимости от исполнения уровнемера ВМ 26);
-
- сервисные настройки.
Функции внешнего ПО:
-
- настройка уровнемера, выполнение сервисных функций;
-
- отображение текущего состояния, параметров настройки;
-
- отображение измеренных значений.
В качестве внешнего ПО рекомендуется использовать программный комплекс AMS Suite компании Emerson Process Management.
Уровень защиты программного обеспечения уровнемеров BM 26 от непреднамеренных и преднамеренных изменений «средний» для модификаций ВМ 26A/PTFE/Basic/Advanced с преобразователями PR5335B, PR5343B, PR5350B, уровень «высокий» для модификаций ВМ 26F/W в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
Идентификационные данные (признаки) |
Значение | |||||
Наименование ПО |
Микропрограмма преобразователя PR5335B, ТТ50С |
Микропрограмма преобразователя PR5343B, TT30C |
Микропрограмма преобразователя PR5350B, TT 60C |
Микропрограмма уровнемера ВМ 26 F |
Микропрограмма уровнемера ВМ 26 W |
Сервисное ПО для уровнемеров ВМ 26 |
Идентификационное наименование ПО |
DTM for pactware rev. 2.0.264.2 |
PReset 6011005 |
DTM for pactware rev. 1.0.294.2 |
HART- DTM-driver v. 01.00.00.35 |
HART- DTM-driver v. 01.00.00.36 |
AMS Sui te |
Номер версии (идентификационный номер) ПО |
2.7 |
1.0 |
2.8 |
02.00.02.83 |
02.00.02.02 |
- |
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
0xF6CF |
0x00032E3 2 |
0x047DBD B3 |
- |
- |
- |
Алгоритм вычисления цифрового идентификатора ПО |
CRC16 |
CRC32 |
CRC32 |
- |
- |
- |
Знак утверждения типа
Знак утверждения типананосят на металлический шильдик на корпусе уровнемера BM 26 и титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к уровнемерам ВМ 26
ГОСТ 28725-90 Приборы для измерения уровня жидкостей и сыпучих материалов. Общие технические требования и методы испытаний
ГОСТ 8.477-82 ГСИ. Государственная поверочная схема для средств измерений уровня жидкости
Техническая документация «KROHNE S.A.S.», Франция
Поверка
Поверкаосуществляется по документу МП 43911-12 «Уровнемеры ВМ 26. Методика поверки», утверждённому ГЦИ СИ ФБУ «Ростест-Москва» 18 июля 2011 года.
Основные средства поверки:
-
- рулетка измерительная металлическая Р10Н3Г по ГОСТ 7502-98;
-
- рабочий эталон 1-го и 2-го разряда по ГОСТ 8.477-82 с диапазоном измерений равным диапазону поверяемого уровнемера, ПГ ±1 мм;
-
- миллиамперметр постоянного тока для измерений в диапазоне от 4 до 20) мА, КТ 0,02;
-
- плотномер с диапазоном измерений, соответствующим диапазону плотности поплавка поверяемого уровнемера, ПГ ±2 кг/м3;
-
- термометр ртутный стеклянный лабораторный ТЛ-4 (регистрационный №303-91), диапазон измерений от 0 °С до 55 °С, цена деления 0,1 °С, ПГ ±0,2 °С.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на мастику, ограничивающую доступ к фиксирующему винту крышки измерительного преобразователя, и в паспорт на уровнемер или на свидетельство о поверке.
Изготовитель
«KROHNE S.A.S.», Франция
Адрес: Les Ors-BP 98, F-26103 Romans Cedex, France
Телефон: +33 (0475) 054 400
Факс: +33 (0475) 050 048
Заявитель
Общество с ограниченной ответственностью «КРОНЕ Инжиниринг»
(ООО «КРОНЕ Инжиниринг»)
Адрес: 443538, Самарская область, Волжский район, массив Жилой массив Стромилово Телефон: +7 (846) 993 60 34
Факс: +7 (846) 337 44 22
Испытательный центр
ГЦИ СИ Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве» (ГЦИ СИ ФБУ «Ростест-Москва»)
Адрес: 117418, г. Москва, Нахимовский проспект, д. 31
Телефон: (495) 544-00-00
Web-сайт: www.rostest.ru ФБУ «Ростест-Москва»
Принцип действия уровнемеров BM 26 основан на принципе сообщающихся сосудов: уровень жидкости в измерительной трубе соответствует уровню жидкости в резервуаре.
Уровнемеры BM 26 состоят из следующих функциональных блоков:
-
- выносной измерительной трубки, оснащённой поплавком со встроенной магнитной системой, которая соединяется с резервуаром;
-
- стеклянным индикатором с магнитными флажками или магнитным указателем для визуального контроля уровня жидкости в измерительной трубе;
-
- электронным преобразователем для передачи измеренной информации (в зависимости от модификации уровнемера ВМ 26).
Уровнемеры BM 26 имеют следующие модификации:
ВМ 26 Х
--- А - для измерения уровня жидкости, раздела фаз двух жидкостей или измерения объёма, в зависимости от шкалы и типа поплавка
PTFE - аналогичен исполнению А, но внутренняя стенка измерительной трубы выполнена из фторопласта-4
Basic - для измерения уровня жидкостей с плотностями более 0,75 г/см3 (при температуре до 150 °С и давлении до 1,6 МПа). Значение уровня может быть передано в систему контроля с помощью аналогового преобразователя ER.
Advanced - для измерения уровня жидкостей с плотностями от 0,38 до 2,0 г/см3 (при температуре до плюс 450 °С и давлении до 6,0 МПа). Значение уровня может быть передано в систему контроля с помощью аналогового преобразователя ER или радарного уровнемера
--- F - со встроенным уровнемером OPTIFLEX 1300 C (в гос. реестре СИ №45408-10) W - со встроенным уровнемером р адарным OPTIWAVE 7300 C (в гос. реестре СИ №45407-10)
Исполнения F и W только на базе ВМ 26 Advanced.
Дополнительно уровнемеры могут быть снабжены предельными выключателями MS15, MS20 или MS40, преобразователями протоколов HART, Fieldbus, Profibus PA.
В зависимости от модификации (комплектации) уровнемеры BM 26 имеют следующие выходные сигналы и протоколы:
-
- выходной сигнал (4-20) мА;
-
- FF/PROFIBUS PA;
-
- выходной сигнал (4-20) мА и HART.
А
70т
60т
50т
40т
б)
в)
г)
а)

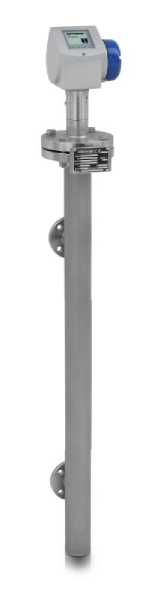

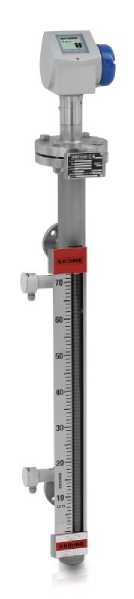

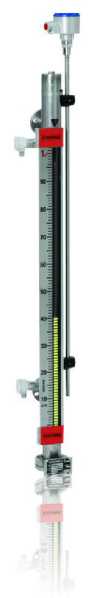

Рисунок 1 - Уровнемеры ВМ 26: а) исполнение А/PTFE,
б) исполнение Basic/Advanced с локальным индикатором и токовым выходным сигналом,
в) исполнение F/W без локального индикатора, г) исполнение F/W с локальным индикатором
Таблица 2 - Метрологические характеристики
Наименование характеристики |
Значение |
Диапазон измерений уровня, мм |
от 300 до 6000 (более 6000 - по заказу) |
Пределы допускаемой абсолютной погрешности измерений уровня ВМ 26 А/ PTFE/Basic/Advanced, мм |
±10 |
Пределы допускаемой абсолютной погрешности измерений уровня ВМ 26 F/W, мм - по радарному уровнемеру, мм |
±10 ±3 |
Пределы допускаемой приведённой к диапазону измерений погрешности преобразования уровня в токовый выходной сигнал, % |
±0,1 |
Таблица 3 - Основные технические характеристики
Наименование характеристики |
Значение |
Плотность продукта (в зависимости от модификации), кг/м3 |
от 380 до 3000 |
Вязкость жидкости, Па^с, не более |
5 |
Диапазон рабочих температур жидкости (в зависимости от модификации), °С |
от -200 до +450 |
Рабочее давление жидкости (в зависимости от модификации), МПа |
от -0,1 до +12,0 (более - по заказу) |
Напряжение питания постоянного тока, В (для модификаций с аналоговым выходом) |
от 8 до 35 |
Габаритные размеры, мм, не более |
от 801x190x72 до 6510x348x77 |
Масса (для уровнемера длиной от 1 до 6 м), на 1 м его длины, кг |
от 4,9 до 14,5 |
Условия эксплуатации:
|
от -52 до +80 от -20 до +70 от 84,0 до 106,7 |
