МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО

ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

15 февраля 2018 г.

Москва

О внесении изменений в описание типа на уровнемеры ВМ 26

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Министерства промышленности и торговли Российской Федерации от 25 июня 2013 г. № 970 (зарегистрирован в Министерстве юстиции Российской Федерации 12 сентября 2013 г. № 29940) (далее — Административный регламент) и в связи с обращением ООО «КРОНЕ Инжиниринг» от 08 февраля 2018 г. № ИПИ.8МК.02698.18.01.И2698 приказываю:

• 1. Внести изменения в описание типа на уровнемеры ВМ 26, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением срока действия свидетельства об утверждении типа № 45356 и регистрационного номера 43911-12.

• 2.  Управлению метрологии (Е.Р.Лазаренко), ФГУП «ВНИИМС» (А.Ю.Кузин) оформить новое описание типа средства измерений.

• 3. Контроль за исполнением настоящего приказа оставляю за собой.

Заместитель Руководителя

г                            \

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.

СВЕДЕНИЯ О СЕРТИФИКАТ ЭП

Сертификат: OOE1036ECDC011E780DAE0071B1B53CD41

Кому выдан: Голубев Сергей Сергеевич

Действителен: с 20.11.2017 до 20,11.2018

\________________/

Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «15» февраля 2018 г. №327

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Уровнемеры ВМ 26

Уровнемеры ВМ 26 предназначены для измерения уровня жидкостей в резервуарах и ёмкостях, находящихся под избыточным давлением, используемых в различных отраслях промышленности.

Принцип действия уровнемеров ВМ 26 основан на принципе сообщающихся сосудов: уровень жидкости в измерительной трубе соответствует уровню жидкости в резервуаре.

Уровнемеры ВМ 26 состоят из следующих функциональных блоков:

• - выносной измерительной трубки, оснащённой поплавком со встроенной магнитной системой, которая соединяется с резервуаром;

• - стеклянным индикатором с магнитными флажками или магнитным указателем для визуального контроля уровня жидкости в измерительной трубе;

• - электронным преобразователем для передачи измеренной информации (в зависимости от модификации уровнемера ВМ 26).

Уровнемеры ВМ 26 имеют следующие модификации:

ВМ 26 X

— А - для измерения уровня жидкости, раздела фаз двух жидкостей или измерения объёма, в зависимости от шкалы и типа поплавка

— PTFE - аналогичен исполнению А, но внутренняя стенка измерительной трубы выполнена из фторопласта-4

— Basic - для измерения уровня жидкостей с плотностями более 0,75 г/см³ (при температуре до 150 °C и давлении до 1,6 МПа). Значение уровня может быть передано в систему контроля с помощью аналогового поеобоазователя ER.

— Advanced - для измерения уровня жидкостей с плотностями от 0,38 до 2,0 г/см³ (при температуре до плюс 450 °C и давлении до 6,0 МПа). Значение уровня может быть передано в систему контроля с помощью аналогового преобразователя ER или радарного уровнемера

— F - со встроенным уровнемером OPTIFLEX 1300 С (в гос. реестре СИ №45408-10)

— W - со встроенным уровнемером радарным OPTIWAVE 7300 С (в гос. реестре СИ №45407-10)

Исполнения F и W только на базе ВМ 26 Advanced.

Дополнительно уровнемеры могут быть снабжены предельными выключателями MS15, MS20 или MS40, преобразователями протоколов HART, Fieldbus, Profibus РА.

В зависимости от модификации (комплектации) уровнемеры ВМ 26 имеют следующие выходные сигналы и протоколы:

• - выходной сигнал (4-20) мА;

• - FF/PROFIBUS РА;

• - выходной сигнал (4-20) мА и HART.

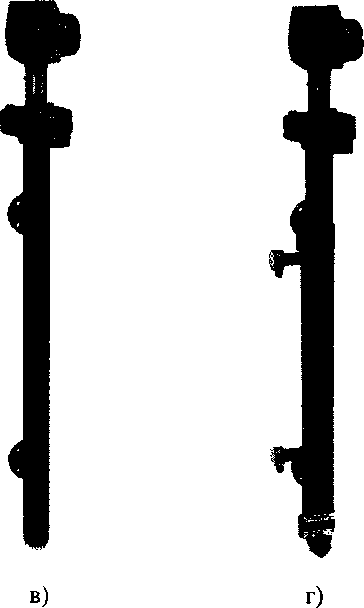

  Рисунок 1 - Уровнемеры ВМ 26: а) исполнение A/PTFE,

  б) исполнение Basic/Advanced с локальным индикатором и токовым выходным сигналом, в) исполнение F/W без локального индикатора, г) исполнение F/W с локальным индикатором

Программное обеспечение состоит из ПО, встроенного в электронный преобразователь, и внешнего ПО для ПЭВМ.

Функции внутреннего ПО:

• - вычисление уровня измеряемой среды;

• - отображение измеренных значений на индикаторе (при наличии);

• - формирование тока (4-20) мА, соответствующего измеряемой величине (для исполнений с токовым выходом);

• - связь с уровнемером по протоколам HART, Fieldbus, Profibus РА (в зависимости от исполнения уровнемера ВМ 26);

• - сервисные настройки.

Функции внешнего ПО:

• - настройка уровнемера, выполнение сервисных функций;

• - отображение текущего состояния, параметров настройки;

• - отображение измеренных значений.

В качестве внешнего ПО рекомендуется использовать программный комплекс AMS Suite компании Emerson Process Management.

Уровень защиты программного обеспечения уровнемеров ВМ 26 от непреднамеренных и преднамеренных изменений «средний» для модификаций ВМ 26A/PTFE/Basic/Advanced с преобразователями PR5335B, PR5343B, PR5350B, уровень «высокий» для модификаций ВМ 26F/W в соответствии с Р 50.2.077-2014.

Таблица 1 - Идентификационные данные программного обеспечения

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

наносят на металлический шильдик на корпусе уровнемера ВМ 26 и титульный лист руководства по эксплуатации типографским способом.

Комплектность средства измерений

Таблица 4 - Комплектность средства измерений

осуществляется по документу МП 43911-12 «Уровнемеры ВМ 26. Методика поверки», утверждённому ГЦИ СИ ФБУ «Ростест-Москва» 18 июля 2011 года.

Основные средства поверки:

рулетка измерительная металлическая Р10НЗГ по ГОСТ 7502-98;

• - рабочий эталон 1-го и 2-го разряда по ГОСТ 8.477-82 с диапазоном измерений равным диапазону поверяемого уровнемера, ПГ ±1 мм;

миллиамперметр постоянного тока для измерений в диапазоне от 4 до 20) мА, КТ 0,02; плотномер с диапазоном измерений, соответствующим диапазону плотности поплавка поверяемого уровнемера, ПГ ±2 кг/м³;

• -  термометр ртутный стеклянный лабораторный ТЛ-4 (регистрационный №303-91), диапазон измерений от 0 °C до 55 °C, цена деления 0,1 °C, ПГ ±0,2 °C.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на мастику, ограничивающую доступ к фиксирующему винту крышки измерительного преобразователя, и в паспорт на уровнемер или на свидетельство о поверке.

приведены в эксплуатационном документе.

ГОСТ 28725-90 Приборы для измерения уровня жидкостей и сыпучих материалов. Общие технические требования и методы испытаний

ГОСТ 8.477-82 ГСИ. Государственная поверочная схема для средств измерений уровня жидкости

Техническая документация «KROHNE S.A.S.», Франция

«KROHNE S.A.S.», Франция

Адрес: Les Ors-BP 98, F-26103 Romans Cedex, France

Телефон: +33 (0475) 054 400

Факс: +33 (0475) 050 048

Общество с ограниченной ответственностью «КРОНЕ Инжиниринг»

(ООО «КРОНЕ Инжиниринг»)

Адрес: 443538, Самарская область, Волжский район, массив Жилой массив Стромилово

Телефон: +7 (846) 993 60 34

Факс:+7 (846)337 44 22

ГЦИ СИ Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве» (ГЦИ СИ ФБУ «Ростест-Москва») Адрес: 117418, г. Москва, Нахимовский проспект, д. 31

Телефон: (495) 544-00-00

Web-сайт: www.rostest.ru ФБУ «Ростест-Москва»

Аттестат аккредитации ГЦИ СИ ФБУ «Ростест-Москва» по проведению испытаний средств измерений в целях утверждения типа № 30010-10 от 15.03.2010 г.

В части вносимых изменений

Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологической службы» (ФГУП «ВНИИМС»)

Адрес: 119361, г. Москва, ул. Озерная, д. 46

Телефон/факс: +7 (495) 437-55-77 / 437-56-66

E-mail: office@vniims.ru

Web-сайт: www.vniims.ru

Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в целях утверждения типа№ 30004-13 от 26.07.2013 г.
