О внесении изменений в описание типа на комплексы измерительные автоматизированного учета алкоголя БАЗИС 2006М

Во исполнение приказа Министерства промышленности и торговли Российской Федерации от 25 июня 2013 г. № 970 «Об утверждении Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений», зарегистрированного в Министерстве юстиции Российской Федерации 12 сентября 2013 г. № 29940, в связи с обращением ООО «Завод Агрохимпродукт» от 8 декабря 2015 г. № 945 приказываю:

• 1. Внести изменения в описание типа комплексы измерительные автоматизированного учета алкоголя БАЗИС 2006М, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 58632-14, изложив его в новой редакции согласно приложению к настоящему приказу.

• 2. Управлению метрологии (Р.А.Родин) оформить новое описание типа средства измерений.

• 3. Контроль за исполнением настоящего приказа оставляю за собой.

Заместитель Руководителя

Федерального агентства

С.С.Голубев

Изменения в описание типа на комплексы измерительные автоматизированного учета алкоголя «БАЗИС 2006М»

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Комплексы измерительные автоматизированного учета алкоголя «БАЗИС 2006М» (в дальнейшем - БАЗИС 2006М), предназначены для измерений и учета объема спирта, в т.ч. этилового, водно-спиртовых растворов, спиртосодержащих жидкостей, в т.ч. коньячных спиртов, виноматериалов, соков спиртованных и др., алкогольной продукции, в т.ч. коньяков, бренди, вин, пива, сидра, пуаре и др., в дальнейшем - измеряемая среда, объемной концентрации, в дальнейшем - крепость, объема этилового спирта, содержащегося в измеряемой среде, температуры измеряемой среды и штучного учета продукции.

БАЗИС 2006М включает в себя:

• - один или несколько расходомеров массовых “Promass” (Госреестр № 15201-11) и (или) один или несколько расходомеров электромагнитных "Promag" (Госреестр №14589-09, 14589-14);

• - запорную арматуру (клапана, дисковые затворы с электро- и пневмоприводами);

• - устройства сбора, обработки и передачи информации (УСПД), выполненное в виде настенного шкафа и имеющее в своем составе:

• - вычислительное устройство на базе процессора семейства х86 с комплектом программного обеспечения и локальным архивом обеспечивающим хранение более 5 лет;

• - встроенную или вынесенную операторскую панель для управления работой комплекса, а так же для отображения измеренных и вычисленных параметров;

• - модем приборной сети (HART-модем);

• - источник бесперебойного питания (ИБП), в т.ч. выполненный в виде выносного модуля;

• - систему вторичного питания для измерительных преобразователей;

• - программное обеспечение УСПД-Клиент, для установки на компьютер пользователя или на сервер Единой Государственной Автоматизированной Информационной Системы (ЕГАИС), предназначено для опроса УСПД и выдачи измеренных показателей в формате базы данных;

• - термометр сопротивления PtlOO с диапазоном измерений от -50 до +150 °C (при применении Promag);

• - один или несколько счетчиков бутылок типа УСБ и/или СПМ (при необходимости).

В зависимости от комплектации возможны следующие исполнения комплексов:

• 1 - в состав комплекса входят расходомеры Promass - применяется для измерений и учета объема спирта, в т.ч. этилового, водно-спиртовых растворов, спиртосодержащей, в т.ч. коньячных спиртов, виноматериалов, соков спиртованных и др., алкогольной продукции, в т.ч. коньяков, бренди и др., крепости, объема этилового спирта, содержащегося в измеряемой среде и температуры измеряемой среды;

• 2 - в состав комплекса входят расходомеры Promag и датчики температуры -виноматериалов, соков спиртованных и др., алкогольной продукции, вин, пива и др. и температуры измеряемой среды;

• 3 - в состав комплекса входят расходомеры Promass, и (или) расходомеры Promag и датчики температуры - для измерений и учета объема спирта, в т.ч. этилового, водно-спиртовых растворов, спиртосодержащей, в т.ч. коньячных спиртов, виноматериалов, соков спиртованных и др., алкогольной продукции, в т.ч. коньяков, бренди, вин, пиво и др., крепости, объема этилового спирта, содержащегося в измеряемой среде и температуры измеряемой среды.

БАЗИС 2006М выполняет следующие функции:

• - сбор первичных данных от расходомеров по приборной шине;

• - определение общей массы и (или) объёма измеряемой среды;

• - при работе с алкогольной и спиртосодержащей продукцией фиксацию с заданным интервалом параметров измеряемой среды в собственном локальном архиве, в том числе:

• •  измеренный объем продукта, приведенный к 20 °C;

• •  измеренный объем продукта при текущей температуре;

• •  крепость измеряемой среды (при применении Promass);

• •  объем безводного спирта, приведенного к 20 °C;

• •  учёт готовой продукции в штуках (при использовании счётчика бутылок);

• •  температура измеряемой среды;

• •  время измерения параметров.

• -  местную индикацию вышеуказанных параметров на операторской панели и (или) планшетном компьютере;

• - сохранение ранее измеренных значений при отключении питания БАЗИС 2006М с отметкой в памяти с момента отключения;

• - передачу данных из локального архива по запросу внешних клиентов;

• - регистрацию показаний расходомеров;

• - регистрацию событий с фиксацией времени;

• - передачу данных локального архива по независимому и защищенному (от воздействия со стороны контролируемого предприятия) каналу связи;

• - индикацию сбоев в работе и готовности к работе;

• - блокировку линий учета клапанами в случаях отключения электропитания комплекса "БАЗИС 2006М" и в режиме "Останов".

Локальный архив комплекса расположен в энергонезависимой памяти, он является первичным источником данных для ЕГАИС, обеспечивая безусловную сохранность своего содержимого безотносительно от текущего состояния комплекса.

Время хранения данных в локальном архиве комплекса составляет не менее 5 лет.

Продолжительность автономной работы УСПД в случае аварийных сбоев в его электроснабжении, без подключения внешней нагрузки, составляет не менее 20 минут после окончания подачи электропитания при полной зарядке аккумулятора ИБП.

Объём измеряемой среды определяется соотношением значений прошедшей через расходомер измеренной массы измеряемой среды, его плотности и температуры (в случае применения расходомера Promass) или прямым измерением объёма (в случае применения расходомера Promag).

Плотность измеряемой среды измеряется резонансным методом: определённая частота резонирующих измерительных трубок расходомера соответствует определённой плотности продукта (в случае применения расходомера Promass).

Температура измеряемой среды измеряется термосопротивлением, встроенным в расходомер (в случае применения расходомера Promass) или термометром сопротивления типа Pt 100 установленным на трубопроводе.

Крепость спирта в процентах по объему и объем безводного спирта определяются в УСПД комплекса с применением алгоритмов пересчёта, согласно данным зависимости концентрации от температуры и плотности (по ГОСТ 3639-79), измеренных расходомером (при применении Promass) массы, плотности и температуры измеряемой среды. Для каждой измеряемой среды содержащую спирт и выпускаемой в соответствии с техническими условиями на данную продукцию, применяется алгоритм пересчета, полученный экспериментальным методом с применением жидкостей с заранее известными характеристиками.

Измеренные и рассчитанные параметры измеряемой среды отображаются на экране операторской панели УСПД, архивируются в локальном архиве УСПД.

Фото 1. Расходомер Promass и клапан Фото 2. Расходомер Promag и дисковый затвор

Фото 3. Шкаф УСПД

После установки и пуска комплекса в эксплуатацию, пломбируются следующие места и соединения:

• - дверца шкафа УСПД;

• - разъемные места соединений расходомера и технологического трубопровода;

• - крышки корпусов расходомеров;

• - разъемные места соединений запорных клапанов и технологического трубопровода;

• - крышки корпусов запорных клапанов;

• - крышки корпусов датчиков температуры.

Комплекс измерительный автоматизированного учета алкоголя БАЗИС 2006М

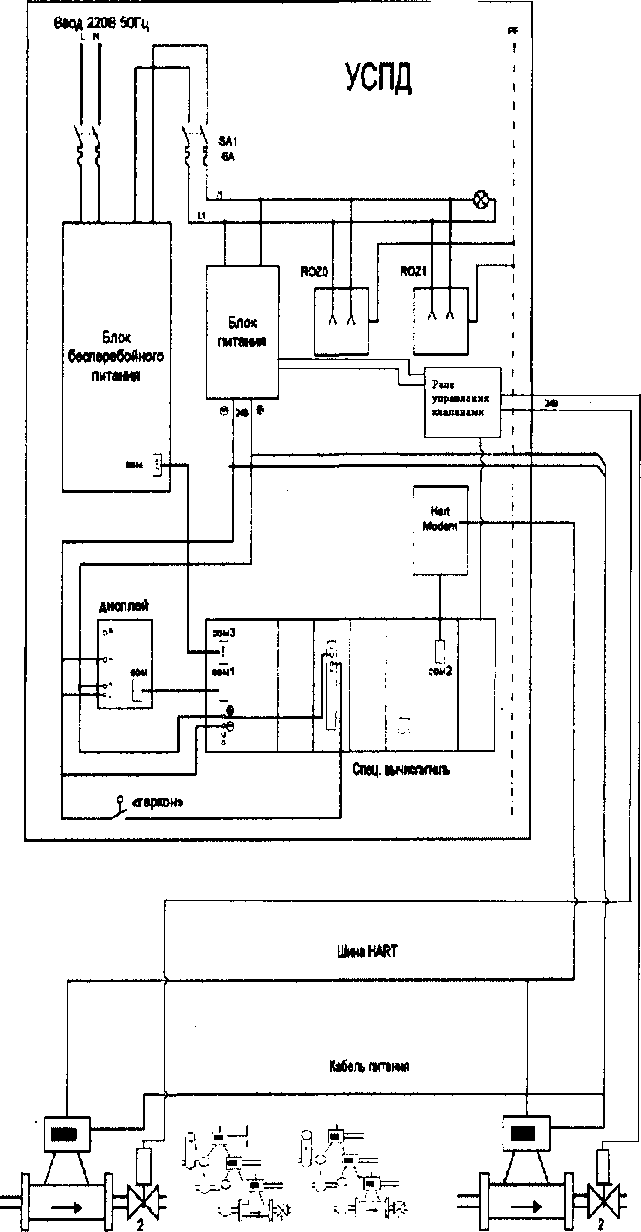

(Схема структурная)

Тмнимнрмм 1*1                                                Точка тирания М>В

(рккукимр!                                                           (ркхадожр)

1 - воздухоотделитель,   2 - клапан

датчиков. На основании полученных данных, ПО проводит фиксацию, архивирование, необходимые расчёты и формирует отчётный файл.

С помощью ПО возможно:

• - удаленное управление комплексом с операторской панели, позволяющее производить смену режимов и продуктов;

• - дистанционный контроль основных технологических показателей в режиме реального времени: основное окно программы отображает перечень УСПД, приборов измерения, основные технологические параметры выбранного прибора с отображением на временном графике крепости продукта (%) и расхода (кг/ч);

• - корректировать справочник продукции и загрузку его в УСПД;

• - загрузить в УСПД таблицы плотностей продуктов, необходимых для проведения расчета процентных показателей, приведения показателей крепости к 20 °C;

• -  представление результатов измерений, накопленных в УСПД, в формате, определенном системой ЕГАИС;

• - автоматическая выгрузка данных ЕГАИС;

• - программа автоматически ведет технологический отчет, где фиксируются основные действия оператора.

Измеренные и рассчитанные параметры измеряемой среды индицируются на экране операторской панели УСПД, архивируются в локальном архиве УСПД и передаются в ЕГАИС.

ПО защищено от несанкционированного доступа к настройкам при помощи HASP-ключа.

Конструкция СИ исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию.

Идентификационные параметры программного обеспечения (ПО)

Уровень защиты ПО от непреднамеренных и преднамеренных изменений в соответствии с Р 50.2.077-2014 -"высокий”.

Метрологические и технические характеристики

Длина соединительных кабелей между УСПД и расходомерами, без применения специализированного оборудования - не более 1200 м (по ходу кабельной трассы).

Электропитание - сеть переменного тока напряжением (220±20) В частотой (50±1) Гц.

Потребляемая мощность в зависимости от исполнения:

• - исполнение до 8 каналов не более 300 Вт;

• - исполнение до 15 каналов не более 600 Вт.

Климатические условия эксплуатации комплекса:

• - температура окружающей среды - от минус 40 до плюс 60 °C для расходомеров "Promass", от минус 10 до плюс 60 °C для расходомеров “Promag”, для запорной арматуры определяется по технической документации на них;

• - относительная влажность воздуха - не более 80 %.

Средний срок службы -12 лет.

наносится на лицевую панель УСПД комплекса методом трафаретной печати и на титульный лист паспорта - типографским способом.

Комплектность средства измерений

осуществляется в соответствии с методикой "ГСИ. Комплекс измерительный автоматизированного учета алкоголя "БАЗИС 2006М". Методика поверки", утвержденной ФГУП "ВНИИМС" в августе 2014 г.

Основное поверочное оборудование:

• - установка "УПСЖ-200" (Госреестр № 25277-03), диапазон расходов 0,03...200 м³/ч, погрешность ±0,05 %;

• - мерники образцовые 2-го разряда по ГОСТ 8.400-80 вместимость 20, 100, 500 дм³, погрешность ±0,1 %;

• - мерник технический 1-го класса по ГОСТ 13844-68 вместимостью 10000 дм³, погрешность ±0,2 %;

• - анализатор плотности жидкостей Anton Paar DMA4500 (Госреестр № 15110-04), диапазон измеряемых плотностей - от 0,0 до 2,0 г/см³ погрешность ±0,00005 г/см³.

• - термометр лабораторный стеклянный ртутный ТЛ-4 (Госреестр № 303-91)(цена деления 0,1 С°)

изложены в руководстве по эксплуатации.

• 1. ГОСТ Р 52931 - 2008 - "Приборы контроля и регулирования технологических процессов. Общие технические условия"

• 2. ГОСТ 12.2.007.0 - 75 "ССБТ. Изделия электротехнические. Общие требования безопасности".

• 3. ГОСТ 22782.0 - 81 "Электрооборудование взрывозащищенное. Общие технические требования и методы испытаний".

• 4. Технические условия ТУ 5131-414-93408461-2014.

ООО "Завод Агрохимпродукт"

171261, Тверская обл., Конаковский район, п.г.т. Редкино, ул. Заводская, д.1

ИНН 6911024127

Тел. +7(495)783-7157;

E-mail: 7837157@mail.ru

Федеральное государственное унитарное предприятие "Всероссийский научно-исследовательский институт метрологической службы" (ФГУП "ВНИИМС")

Адрес: 119361, г. Москва, ул. Озерная, д.46

Тел./факс: (495)437-55-77 / 437-56-66;

E-mail: office@vniims.ru, www.vniims.ru
