Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «7» сентября 2018 г. № 1918

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Измерители сопротивления изоляции МГМ-1

Измерители сопротивления изоляции МГМ-1 (далее - МГМ-1) предназначены для измерения сопротивления изоляции электрического оборудования, отображения на встроенном цифровом индикаторе величин параметров: сопротивление изоляции, испытательное напряжение, ток утечки, а также для преобразования измеренных величин в кодовый сигнал и передачи его по интерфейсу RS-485 на удаленную систему сбора информации.

Принцип работы заключается в следующем:

• - на испытуемые цепи подается напряжение со встроенного источника;

• - аналого-цифровой преобразователь и микропроцессоры выполняют преобразование измеряемых величин в кодовый сигнал, выводимый на жидкокристаллический индикатор.

Конструктивно МГМ-1 выполнен в пластмассовом корпусе с металлической передней панелью. В нижней части корпуса расположены цепи защиты и радиатор, который имеет специальные отверстия для крепления к месту установки.

На корпусе МГМ-1 расположены разъемы питания и выходного интерфейса и клеммная коробка с крышкой, приспособленной для опломбирования.

На передней панели расположен жидкокристаллический индикатор, циклически отображающий измеренные параметры.

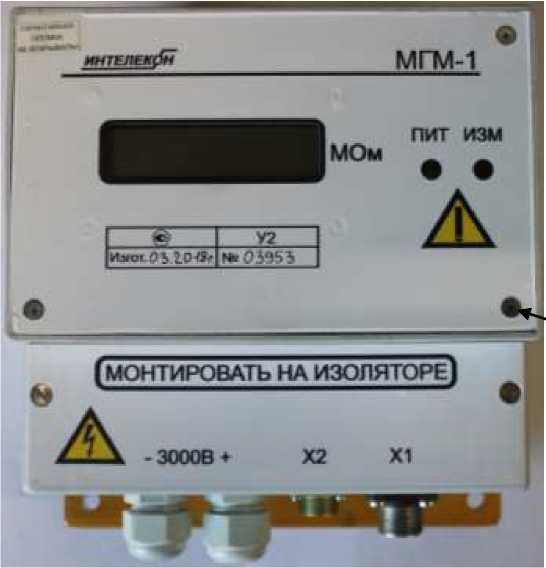

Общий вид измерителя сопротивления изоляции МГМ-1 и схема пломбировки от несанкционированного доступа представлены на рисунке 1.

Рисунок 1 - Общий вид измерителя сопротивления изоляции МГМ-1

МГМ-1 имеют встроенное программное обеспечение (ПО), устанавливаемое при изготовлении. В процессе эксплуатации данное ПО не может быть модифицировано или считано через какой-либо интерфейс. Влияние встроенного программного обеспечения учтено при нормировании метрологических характеристик МГМ-1.

Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.007-2014.

Конструкция МГМ-1 исключает возможность несанкционированного влияния на встроенное ПО СИ и измерительную информацию.

аблица 1 - Идентификационные данные программного обеспечения

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

наносится на титульный лист руководства по эксплуатации типографским способом и на корпус МГМ-1 методом трафаретной печати или другим, не ухудшающим качества способом.

Комплектность средства измерений

Таблица 4 - Комплектность средства измерений

осуществляется по документу МП 46-262-2006 «ГСИ. Измеритель сопротивления изоляции МГМ-1. Методика поверки», утвержденному ФГУП «УНИИМ» в 2008 г., с изменением № 1, утвержденным ФГУП «УНИИМ» 09.10.2013 г.

Основные средства поверки:

Мультиметр цифровой PC5000, регистрационный номер в Федеральном информационном фонде 44403-10.

Набор образцовых резисторов АВМЮ.434319.001.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке.

Сведения о методиках (методах) измерений приведены в эксплуатационном документе.

ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия

ГОСТ 14014-91 Приборы и преобразователи измерительные цифровые напряжения, тока, сопротивления. Общие технические требования и методы испытаний

ГОСТ 33435-2015 Устройства управления, контроля и безопасности железнодорожного подвижного состава. Требования безопасности и методы контроля

АВМЮ.411212.001 ТУ Измеритель сопротивления изоляции МГМ-1. Технические условия»

Общество с ограниченной ответственностью «Горизонт» (ООО «Горизонт»)

ИНН 6662001293

Адрес:

620075, г. Екатеринбург, ул. Мамина-Сибиряка, д. 145, встроенное помещение литер Б 620137, г. Екатеринбург, ул. Блюхера д.50

Телефон (факс): +7 (343) 237-29-03

Е-mail: horizont@horizont.e-burg.ru

Государственный центр испытаний средств измерений Федеральное государственное унитарное предприятие «Уральский научно-исследовательский институт метрологии»

(ГЦИ СИ ФГУП «УНИИМ»)

Адрес: 620000, г. Екатеринбург, ул. Красноармейская, д. 4

Телефон (факс): +7 (343) 350-25-83, +7 (343) 350-40-81

Е-mail: uniim@ uniim.ru

Аттестат аккредитации ГЦИ СИ ФГУП «УНИИМ» по проведению испытаний средств измерений в целях утверждения типа № 30005-11 от 03.08.2011 г.
