Приложение к свидетельству № 74396 об утверждении типа средств измерений

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Счетчики-расходомеры массовые СКАТ-С предназначены для измерений массового расхода, объемного расхода, массы, объема, плотности и температуры жидкостей и газов.

Принцип действия счетчиков-расходомеров массовых СКАТ-С при измерении массового расхода и массы жидкостей и газов основан на измерении силы Кориолиса, возникающей в трубках первичного преобразователя расхода при прохождении через них измеряемой среды. Фазовые смещения между частотами колебаний противоположных частей трубок, вызванные силами Кориолиса, пропорциональны массовому расходу и массе жидкостей и газов, а изменение резонансной частоты собственных колебаний этих трубок - плотности. Объемный расход и объем измеряемой среды определяются на базе измеренных значений массового расхода, массы измеряемой среды, и плотности измеряемой среды. Измерение температуры осуществляется при помощи термосопротивления, встроенного в счетчики-расходомеры СКАТ-С.

Счетчики-расходомеры массовые СКАТ-С состоят из первичного преобразователя расхода измеряемой среды и блока обработки информации, который может быть смонтирован на корпусе первичного преобразователя расхода измеряемой среды или вынесен на расстояние до 300 метров. Первичный преобразователь служит для измерений и преобразований значений массового расхода и объемного расхода, массы, объема, плотности и температуры измеряемой среды в электрический сигнал. Блок обработки информации обеспечивает обработку электрических сигналов с первичного преобразователя расхода, отображение измеренной информации, преобразование ее в токовый и/или частотно-импульсный сигнал, компенсацию изменений температуры и давления измеряемой среды.

Счетчики-расходомеры массовые СКАТ-С выпускаются в нескольких модификациях, отличающихся типом первичного преобразователя расхода, номинальным диаметром, диапазонами измерений, конструкцией первичного преобразователя расхода, параметрами измеряемой среды, а также имеют стандартное и специальное исполнение и маркируются следующим образом:

• 1 - тип первичного преобразователя расхода: C - U-образный сенсор; М - микросенсор; Н - прямотрубный сенсор;

• 2 - номинальный диаметр;

• 3 - наибольшее рабочее давление, МПа;

4, 5, 7, 8, 9 - сервисные обозначения;

1, 2 или 5.

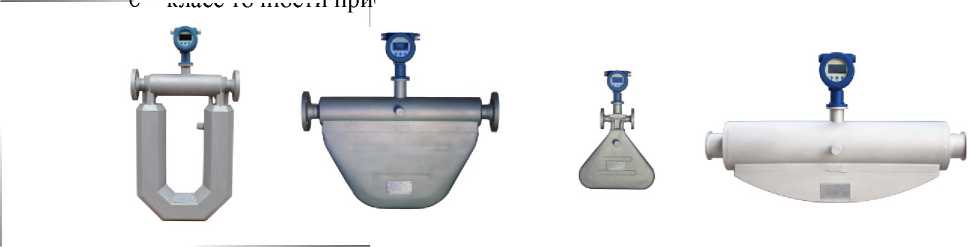

Рисунок 1 - Общий вид счетчиков-расходомеров массовых СКАТ-С

6 - класс точности

Пломбирование счетчиков-расходомеров массовых СКАТ-С не предусмотрено.

Программное обеспечение счетчиков-расходомеров массовых СКАТ-С является встроенным.

После включения питания встроенное программное обеспечение проводит ряд самодиагностических проверок, во время работы осуществляет сбор и обработку поступающих данных, а также циклическую проверку целостности конфигурационных данных.

Программное обеспечение счетчиков-расходомеров массовых СКАТ-С предназначено для обработки сигналов, выполнения математической обработки результатов измерений, обеспечения взаимодействия с периферийными устройствами, хранения в энергонезависимой памяти результатов измерений и их вывода на устройства индикации.

Идентификационные данные программного обеспечения счетчиков-расходомеров массовых СКАТ-С приведены в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Уровень защиты программного обеспечения от преднамеренных и непреднамеренных изменений соответствует уровню «средний» согласно Р 50.2.077-2014.

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

наносится на маркировочную табличку, закрепленную на корпусе первичного преобразователя расхода, методом лазерной гравировки и по центру титульного листа руководства по эксплуатации и паспорта типографским способом.

Таблица 4 - Комплектность средства измерений

осуществляется по документам:

• - МП 0931-1-2019 «Инструкция. ГСИ. Счетчики-расходомеры массовые СКАТ-С. Методика поверки», утвержденному ФГУП «ВНИИР» 10.03.2019;

• - МИ 3272-2010 «ГСИ. Счетчики-расходомеры массовые. Методика поверки на месте эксплуатации компакт-прувером в комплекте с турбинным преобразователем расхода и поточным преобразователем плотности»;

• - МИ 3151-2008 «ГСИ. Преобразователи массового расхода. Методика поверки на месте эксплуатации трубопоршневой поверочной установкой в комплекте с поточным преобразователем плотности».

Основные средства поверки:

по документу МП 0931-1-2019:

• - вторичный эталон в соответствии с частью 1 или 2 Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости, утвержденной приказом Росстандарта от 07.02.2018 № 256 с пределами допускаемой относительной погрешности при измерении массы жидкости в потоке ±0,04 % (для счетчиков класса точности 1);

• - рабочий эталон 1-го разряда в соответствии с частью 1 или 2 Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости, утвержденной приказом Росстандарта от 07.02.2018 № 256 с пределами допускаемой относительной погрешности при измерении массы жидкости в потоке ±0,07 % (для счетчиков класса точности 2);

• - рабочий эталон 2-го разряда в соответствии с частью 1 или 2 Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости, утвержденной приказом Росстандарта от 07.02.2018 № 256 с пределами допускаемой относительной погрешности при измерении массы жидкости в потоке ±0,15 % (для счетчиков класса точности 5);

• - рабочий эталон единицы температуры 3-го разряда в соответствии с Государственной поверочной схемы для средств измерений температуры по ГОСТ 8.558-2009, с пределами допускаемой абсолютной погрешности ±0,1 °С;

• - измеритель плотности жидкостей вибрационный ВИП-2МР (регистрационный № 27163-09) с пределами допускаемой абсолютной погрешности ±0,1 кг/м³;

по документу МИ 3272-2010:

• - компакт-прувер 1-го разряда с пределами допускаемой относительной погрешности не более ±0,05 %;

• - поточный плотномер с пределами допускаемой относительной погрешности не более ±0,3 кг/м³;

по документу МИ 3151-2008:

• - трубопоршневая установка с пределами допускаемой относительной погрешности не более ±0,1 %;

• - поточный плотномер с пределами допускаемой относительной погрешности не более ±0,3 кг/м³.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке.

приведены в эксплуатационном документе

Приказ Росстандарта от 07.02.2018 № 256 Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости

ТУ 4213-003-63164010-2018 Счетчики-расходомеры массовые СКАТ-С. Технические условия

Общество с ограниченной ответственностью «ТоргСервис» (ООО «ТоргСервис»)

ИНН 7736264823

Адрес: 119296, г. Москва, ул. Молодежная, д. 3, Э1, пом. XVII, ОФ 6А К3

Телефон: +7(495) 740-5565

E-mail: mail@torgservicegroup.ru

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт расходометрии» (ФГУП «ВНИИР»)

Адрес: 420088 г. Казань, ул. 2-ая Азинская, 7 «а»

Телефон: +7 (843) 272-70-62, факс: +7 (843) 272-00-32

Web-сайт: www.vniir.org

E-mail: office@vniir.org

Аттестат аккредитации ФГУП «ВНИИР» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.310592 от 24.02.2015 г.
