№95 от 20.01.2017
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 27242
О внесении изменений в описание типа на манометры, вакуумметры и мановакуумметры показывающие МПА-Кс, ВПА-Кс и МВПА-Кс
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)
ПРИКАЗ20 января 2017г.
Москва
О внесении изменений в описание типа на манометры, вакуумметры и мановакуумметры показывающие МПА-Kc, ВПА-Кс и МВПА-Кс
Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Министерства промышленности и торговли Российской Федерации от 25 июня 2013 г. № 970 (зарегистрирован в Министерстве юстиции Российской Федерации 12 сентября 2013 г. № 29940) (далее — Административный регламент) и в связи с обращением ОАО «Манотомь» от 22 сентября 2016 г. № 99-35/96 приказываю:
-
1. Внести изменения в описание типа на манометры, вакуумметры и мановакуумметры показывающие МПА-Kc, ВПА-Кс и МВПА-Кс, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 50119-12, изложив его в новой редакции согласно приложению к настоящему приказу.
-
2. Управлению метрологии (Р.А.Родин) оформить новое описание типа средства измерений.
-
3. Контроль за исполнением настоящего приказа оставляю за собой.
Заместитель Руководителя
Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.
Голубев
Сертификат: 61DA1E000300E901C1ED Кому выдан: Голубев Сергей Сергеевич Действителен: с 17.11.2016 до 17,11.2017
Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «20» января 2017 г. № 95
Изменения в описание типа на манометры, вакуумметры и мановакуумметры показывающие МПА-Kc, ВПА-Кс и МВПА-Кс
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Манометры, вакуумметры и мановакуумметры показывающие МПА-Kc, ВПА-Кс и МВПА-Кс
Назначение средства измеренийМанометры, вакуумметры, мановакуумметры показывающие МПА-Kc, ВПА-Кс, МВПА-Кс (в дальнейшем приборы) предназначены для измерения избыточного и вакуумметрического давления углеводородного газа и водогазонефтяной эмульсии с содержанием сероводорода (H2S) и углекислого газа (СОг) до 25 % объёмных каждого, неорганических солей и парафина до 10 % весовых.
Описание средства измеренийПринцип действия приборов основан на уравновешивании измеряемого давления силами упругой деформации манометрической пружины.
Приборы МПЗА-Кс, ВПЗА-Кс и МВПЗА-Кс изготавливаются в металлическом корпусе диаметром 100 мм с фланцем и без фланца, приборы МП4А-Кс, ВП4А-Кс и МВП4А-Кс — в корпусе диаметром 160 мм с фланцем и без фланца. Расположение штуцера радиальное или осевое.

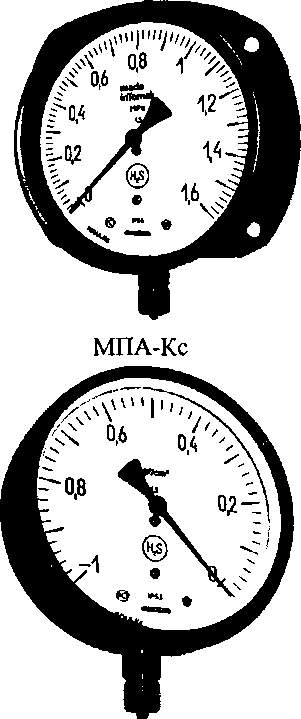

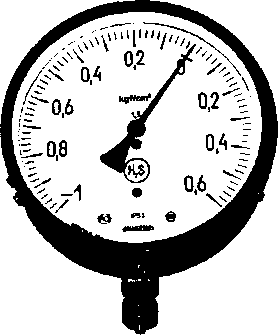

Общий вид средства измерений представлен на рисунке 1.
МПА-Kc
МВПА-Кс
ВПА-Кс
Рисунок 1 —Общий вида средства измерений

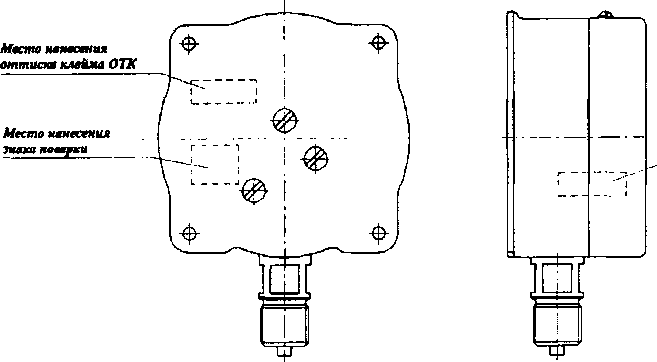

Схема пломбировки от несанкционированного доступа, обозначение мест нанесения знака поверки и оттисков клейма ОТК представлены на рисунке 2.
_пломбирования
Рисунок 2 — Схема пломбировки от несанкционированного доступа, обозначение мест нанесения знака поверки и оттисков клейма ОТК.
Метрологические и технические характеристики
Таблица 1 - Диапазон показаний приборов
|
Условное обозначение прибора |
Диапазон показаний | ||
|
кПа |
МПа |
кгс/см2 | |
|
МПЗА-Кс МП4А-Кс |
от 0 до 60 |
— |
от 0 до 0,6 | |
|
от Одо 100 |
— |
от 0 до 1 | |
|
от 0 до 160 |
— |
от 0 до 1,6 | |
|
от 0 до 250 |
— |
от 0 до 2,5 | |
|
от 0 до 400 |
от 0 до 4 | ||
|
от 0 до 600 |
— |
от 0 до 6 | |
|
— |
от 0 до 1 |
от 0 до 10 | |
|
— |
от 0 до 1,6 |
от Одо 16 | |
|
— |
от 0 до 2,5 |
от 0 до 25 | |
|
— |
от 0 до 4 |
от 0 до 40 | |
|
— |
от 0 до 6 |
от 0 до 60 | |
|
— |
от Одо 10 |
от 0 до 100 | |
|
— |
от 0 до 16 |
от 0 до 160 | |
|
— |
от 0 до 25 |
от 0 до 250 | |
|
— |
от 0 до 40 |
от 0 до 400 | |
|
— |
от 0 до 60 |
от до 600 | |
|
— |
от 0 до 100 |
от Одо 1000 | |
|
— |
от 0 до 160 |
от 0 до 1600 | |
|
ВПЗА-Кс ВП4А-Кс |
от -100 до 0 |
— |
от -1,0 до 0 |
|
МВПЗА-Кс МВП4А-Кс |
от -100 до 60 |
— |
от -1,0 до 0,6 |
|
от -100 до 150 |
— |
от -1,0 до 1,5 | |
|
от -100 до 300 |
— |
от-1,0 до 3,0 | |
|
от -100 до 500 |
— |
от -1,0 до 5,0 | |
|
— |
от -0,1 до 0,9 |
от -1,0 до 9,0 | |
|
— |
от -0,1 до 1,5 |
от -1,0 до 15 | |
|
— |
от -0,1 до 2,4 |
от -1,0 до 24 | |
|
Примечание - По запросу потребителя приборы могут изготавливаться в других единицах измерений, допускаемых к применению в РФ. | |||
Таблица 2 - Основные метрологические и технические характеристики приборов
|
Диапазон измерений |
100% диапазона показаний |
|
Пределы допускаемой основной погрешности приборов, выраженные в процентах диапазона показаний |
±1,0 и ±1,5 |
|
Вариация показаний приборов |
не превышает абсолютного значения предела |
|
допускаемой основной погрешности. | |
|
Группа исполнения и категория размещения по устойчивости к климатическим воздействиям по ГОСТ 15150-69 |
УХЛ 1 (но для работы при температуре окружающего воздуха от - 50 до + 50 °C) , |
|
Изменение показаний приборов от воздействия температуры окружающего воздуха, выраженное в процентах диапазона показаний, не должно превышать значения, определяемого по формуле: A=±Kt At, где Kt — температурный коэффициент не более 0,06 %/°С; At — абсолютное значение разности температур, определяемое по формуле: At=|t2-ti|, где ti — любое действительное значение температуры окружающего воздуха 23±2 °C — для приборов класса точности 1,0 и 23±5 °C —для приборов класса точности 1,5; t2 — действительное значение температуры в интервале от - 50 до + 50 °C. | |
|
Группа исполнения по устойчивости к механическим воздействиям по ГОСТ Р 52931-2008. |
L3 j |
|
Степень защиты от проникновения внешних твердых предметов и воды по ГОСТ 14254-96 |
IP53, IP54, IP65 |
|
Габаритные размеры, мм, не более: МПЗА-Кс, ВПЗА-Кс и МВПЗ А-Кс МП4А-Кс, ВП4А-Кс и МВП4А-Кс |
101x53x140 110x52x145 101x87x101 110x87x110 161,5x55x200 170x52x205 161x87x161 170x87x170 |
|
Полный средний срок службы, лет, не менее |
8 |
|
Средняя наработка на отказ, ч |
50000 |
|
Масса, кг, не более: МПЗА-Кс, ВПЗА-Кс и МВПЗА-Кс МП4А-Кс, ВП4А-Кс и МВП4А-Кс |
0,5 1,6 |
наносится на циферблат прибора методом офсетной печати и на титульный лист эксплуатационной документации — типографским способом.
Комплектность средства измерений
Табица 3 — Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Прибор |
1 шт. (в соответствии с заказом) | |
|
Паспорт |
5Ш0.283.281 ПС |
1 экз. (для внутреннего рынка) |
|
5Ш0.283.442 ПС 5Ш0.283.458 ПС 5Ш0.283.459 ПС |
1 экз. (для АЭС — внутренний рынок) 1 экз. (для экспорта) 1 экз. (для АЭС - экспорт) | |
|
Руководство по эксплуатации |
5Ш0.283.281 РЭ |
1 экз. (2 экз. - для экспорта) |
|
Примечание - При поставке на внутренней рынок партии однотипных приборов (не менее 10 шт.) допускается прилагать 1 руководство по эксплуатации на каждые 10 приборов, отправляемых в один адрес, если иное количество не оговорено в договоре. | ||
осуществляется по документу МИ 2124-90 «ГСИ. Манометры, вакуумметры, мановакуумметры, напоромеры, тягомеры и тягонапоромеры показывающие и самопишущие. Методика поверки».
В перечень основного поверочного оборудования входят:
-
- манометры избыточного давления грузопоршневые: МП-2,5; МП-6; МП-60; МП-600; МП-2500, кл. точн. 0,05 (регистрационный номер 31703-06);
-
- мановакуумметр грузопоршневой МВП-2,5; (регистрационный номер 1652-99).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на корпус прибора и (или) паспорт или свидетельство о поверке.
Сведения о методиках (методах) измеренийприведены в Руководстве по эксплуатации 5Ш0.283.281 РЭ «Манометры, вакуумметры и мановакуумметры показывающие МПА-Kc, ВПА-Кс и МВПА-Кс».
Нормативные и технические документы, устанавливающие требования к манометрам, вакуумметрам, мановакуумметрам показывающим МПА-Kc, ВПА-Кс, МВПА-КсГОСТ 2405-88 «Манометры, вакууметры, мановакуумметры, напоромеры, тягомеры и тягонапоромеры. Общие технические условия»
ГОСТ Р 8.802-2012 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений избыточного давления до 250 МПа»
ТУ 25-7329.002-96 «Манометры, вакуумметры и мановакуумметры показывающие МПА-Kc, ВПА-Кс и МВПА-Кс. Технические условия»
ИзготовительОткрытое акционерное общество «Манотомь» (ОАО «Манотомь»)
ИНН 7021000501
Адрес: 634061, Россия, г. Томск, пр. Комсомольский, 62
Телефон (факс): 3822-44-26-28; (3822-44-29-06; 44-28-43)
e-mail: priem@manotom-tmz.ru
Испытательный центрФедеральное государственное унитарное предприятие
«Всероссийский научно-исследовательский институт метрологической службы»
(ФГУП «ВНИИМС»)
Адрес: Москва, 119361, Россия, ул. Озерная, д.46,
Телефон (факс): 495-437-55-77 (495-437-56-66)
e-mail: office@vniims.ru, адрес в Интернете: www.vniims.ru
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в целях утверждения типа № 30004-13 от 26.07.2013 г.
