Номер по Госреестру СИ: 70606-18
70606-18 Машины координатные измерительные
(VideoCheck DZ HA, VideoCheck DZ, Scope Check FB DZ)
Назначение средства измерений:
Машины координатные измерительные моделей VideoCheck DZ HA, VideoCheck DZ, ScopeCheck FB DZ (далее - машины) предназначены для автоматизированных трехмерных измерений геометрических параметров изделий сложной формы.
Внешний вид.
Машины координатные измерительные
Рисунок № 1
Внешний вид.
Машины координатные измерительные
Рисунок № 2
Внешний вид.
Машины координатные измерительные
Рисунок № 3
Внешний вид.
Машины координатные измерительные
Рисунок № 4
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства - 23.03.2028
Номер записи - 162447
ID в реестре СИ - 384847
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Производитель
Изготовитель - Фирма "Werth Messtechnik GmbH"
Страна - ГЕРМАНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Исследование "Анализ рынка поверки Приволжского федерального округа" предоставляет исчерпывающую информацию об организациях, оказывающих услуги поверки на востоке европейской части Российской Федерации, Приуралья и Нижней Волги.
Параметры исследований:
- фильтр по работающим в округе организациям-поверителям по данным ФСА и ФГИС АРШИН
- объемы первичных и периодических поверок за период 2017г. по н.в.
- фильтр по местам осуществления деятельности
- предоставление информации в графическом и табличном видах
- детальное рассмотрение деятельности каждой из организаций округа по годам
- анализ в разрезе первичных, периодических поверок и видов измерений
- количество поверок по типам СИ в динамике по годам
- индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- быстрый анализ контрагентов организаций-поверителей
- анализ цен на поверку СИ по Фед. округу
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№527 от 2018.03.23 Об утверждении типов средств измерений
№3245 от 2022.12.22 ПРИКАЗ_О внесении изменений в сведения об утвержденных типах средств измерений в части продления срока действия СИ (16)
Наличие аналогов СИ: Машины координатные измерительные (VideoCheck DZ HA, VideoCheck DZ, Scope Check FB DZ)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|---|
|
70606-18 Машины координатные измерительные (VideoCheck DZ HA, VideoCheck DZ, Scope Check FB DZ) Фирма "Werth Messtechnik GmbH" (ГЕРМАНИЯ ) |
68342-17 Машины координатные измерительные (КИМ-500, КИМ-750, КИМ-1000, КИМ-1200, КИМ-1400, КИМ-1800) ООО "Лапик" (РОССИЯ г.Саратов) |
|
70606-18 Машины координатные измерительные (VideoCheck DZ HA, VideoCheck DZ, Scope Check FB DZ) Фирма "Werth Messtechnik GmbH" (ГЕРМАНИЯ ) |
69917-17 Машины координатные измерительные (КИМ-1000П) Общество с ограниченной ответственностью "Лапик" (ООО "Лапик") (РОССИЯ г. Саратов) |
Все средства измерений Общество с ограниченной ответственностью "Лапик" (ООО "Лапик")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
43691-10 01.04.2015 |
Машины координатные измерительные мультисенсорные, Werth ScopeCheck, Werth VideoCheck, Werth ScanCheck, Werth ProbeCheck, Werth EasyScope 3D Фирма "Werth Messtechnik GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
44176-10 01.04.2015 |
Машины координатные измерительные, Werth FlatScope и Werth FlatScope FQ Фирма "Werth Messtechnik GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
49395-12 26.03.2017 |
Машины измерительные, Werth ShaftScope CNC Фирма "Werth Messtechnik GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
62046-15 30.10.2025 |
Машины координатные измерительные, VideoCheck V, VideoCheck V HA, ScopeCheck V Фирма "Werth Messtechnik GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
62048-15 30.10.2025 |
Машины измерительные, QuickInspect Фирма "Werth Messtechnik GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
62992-16 02.09.2025 |
Машины координатные измерительные, VideoCheck, ScopeCheck, EasyScope, ProbeCheck, NanoMatic Фирма "Werth Messtechnik GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
65116-16 15.09.2026 |
Машины измерительные, FlatScope TO, FlatScope WZ, FlatScope FQ Фирма "Werth Messtechnik GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
70606-18 23.03.2028 |
Машины координатные измерительные, VideoCheck DZ HA, VideoCheck DZ, Scope Check FB DZ Фирма "Werth Messtechnik GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
76752-19 28.11.2024 |
Меры длины штриховые, Нет данных Фирма "Werth Messtechnik GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
2 года |
|
79034-20 01.09.2025 |
Комплекты мер для поверки машин координатно-измерительных, Werth Фирма "Werth Messtechnik GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
2 года |
Кто поверяет Машины координатные измерительные (КИМ-1000П)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Машины координатные измерительные (КИМ-1000П)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Машины имеют автономное программное обеспечение (далее - ПО), предназначенное для управления машинами, сбора, отображения, обработки, регистрации, передачи данных.
Уровень защиты ПО «средний» в соответствии с Р 50.2.077-2014.
Метрологические характеристики нормированы с учетом ПО.
Идентификационные данные ПО метрологически значимой части приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационное данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
WinWerth |
|
Номер версии (идентификационный номер) ПО* |
не ниже 8.ХХ |
|
Цифровой идентификатор ПО** |
46d6b322177f83f9015f59b21dc6cba9 |
|
Алгоритм вычисления цифрового идентификатора ПО |
MD5 |
|
*ХХ - часть номера версии, которая отвечает за метрологически незначимую часть ПО. Актуальные данные приведены в технической документации при поставке. ** Контрольная сумма указана для версии ПО 8.40.00.0071.00.01. Актуальные данные приведены в технической документации при поставке. | |
Знак утверждения типа
Знак утверждения типа наносится на титульный лист паспорта типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к машинам координатным измерительным моделей VideoCheck DZ HA, VideoCheck DZ, Scope Check FB DZ
Техническая документация фирмы «Werth Messtechnik GmbH», Германия.
Поверка
Поверкаосуществляется по документу МП 2512-0003-2017 «Машины координатные измерительные моделей VideoCheck DZ HA, VideoCheck DZ, Scope Check FB DZ», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 13 ноября 2017 г.
Основные средства поверки:
-
- меры длины концевые плоскопараллельные 3 разряда, ГОСТ Р 8.763-2011;
-
- меры длины штриховые 3 разряда, ГОСТ Р 8.763-2011.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на станину машины или на свидетельство о поверке.
Изготовитель
Фирма «Werth Messtechnik GmbH», Германия
Адрес: Siemensstrasse, 19, D-35394, Giessen, Germany
Web-сайт: www.werth.de
E-mail: mail@werth.de
Заявитель
Закрытое акционероное общество Научно-производственная фирма «УРАН» (ЗАО НПФ «Уран»)
ИНН 7805269568
Адрес: 198099, Россия, г. Санкт-Петербург, ул. Промышленная, д. 5
Телефон: (812) 335-09-75
Web-сайт: http://www.uran-spb.ru
E-mail: info@uran-spb.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии им. Д. И. Менделеева»
Адрес: 190005, г. Санкт-Петербург, Московский пр., д. 19 Телефон: (812) 251-76-01, факс: (812) 713-01-14
Web-сайт: http://www.vniim.ru
E-mail: info@vniim.ru
Принцип действия машин основан на считывании с измерительных шкал при помощи дифракционных оптических энкодеров значений измеряемой длины, соответствующей интервалу перемещений датчиков по осям X, Y, Z.
Конструктивно машины являются машинами портального типа с неподвижным порталом и подвижным измерительным столом.
Машины состоят из станины, гранитного измерительного стола с направляющими для перемещения измерительных кареток, портала, двух измерительных пинолей, встроенных измерительных шкал, персонального компьютера. Перемещение по осям машин моделей VideoCheck DZ и VideoCheck DZ HA осуществляется на воздушных подшипниках, для машин модели ScopeCheck FB DZ - на механических подшипниках при помощи пульта управления. Машины моделей VideoCheck DZ и VideoCheck DZ HA отличаются пределами допускаемой абсолютной погрешности измерений.
Станина машин имеет регулируемые опоры для установки по уровню.
Машины оснащены оптическим бесконтактным датчиком.
В комплект поставки машин входит калибровочная сфера для контактных и бесконтактных датчиков.
Машины могут комплектоваться датчиками различных типов (контактный датчик со сферическими наконечниками, контактный оптоволоконный 2D датчик, контактный оптоволоконный 3D датчик, бесконтактный интерференционный датчик, бесконтактный лазерный датчик (в т.ч., с хроматическим лазером), бесконтактный линейный лазерный датчик (в т.ч., с хроматическим лазером), оптический бесконтактный датчик), поворотно-наклонной головкой для установки датчиков, системой температурной компенсации, пневматическими опорами для компенсации внешних вибраций, поворотным столом и поворотной (либо поворотно-наклонной) осью для установки деталей, парковочной станцией для смены датчиков.
Общий вид машин, схемы пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунках 1 - 4.

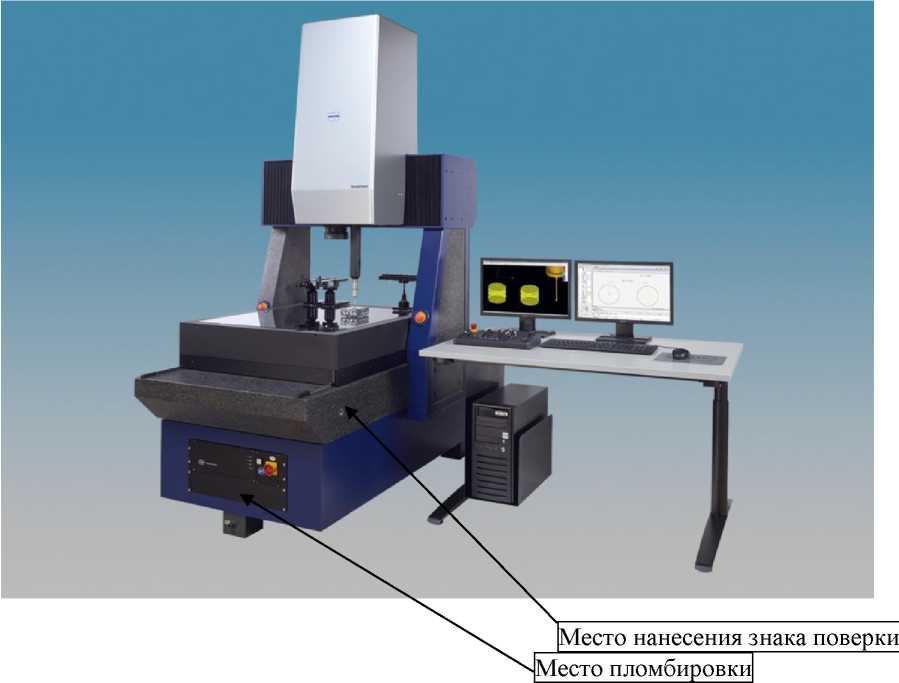

Рисунок 1 - Общий вид, схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки машин моделей ScopeCheck FB DZ
Место нанесения знака поверки

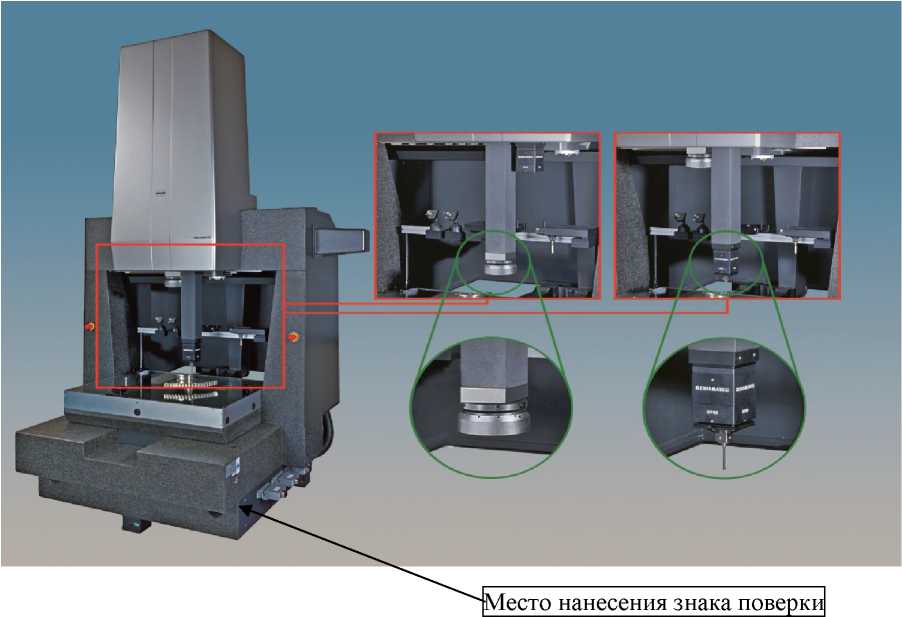

Рисунок 2 - Общий вид, обозначение места нанесения знака поверки машин
моделей VideoCheck DZ, VideoCheck DZ HA
Место нанесения знака поверки

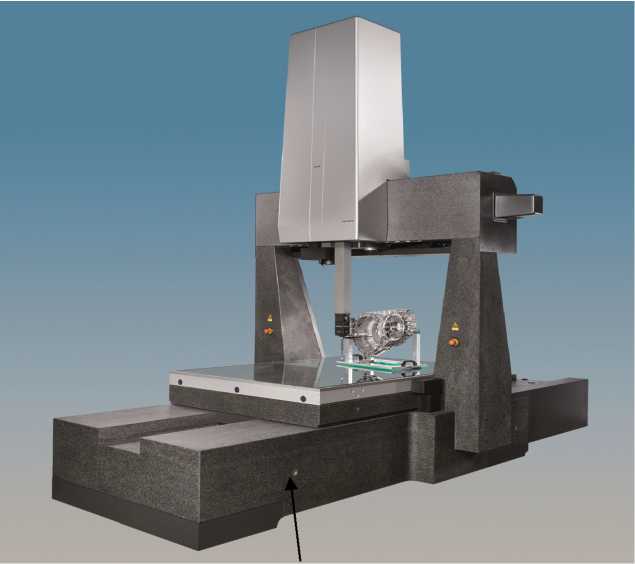

Рисунок 3 - Общий вид, обозначение места нанесения знака поверки машин моделей VideoCheck DZ, VideoCheck DZ HA
Место пломбировки

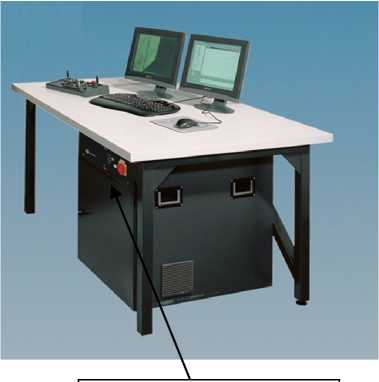

Рисунок 4 - Схема пломбировки от несанкционированного доступа машин моделей
VideoCheck DZ, VideoCheck DZ HA
Таблица 6 -
|
Наименование |
Обозначение |
Кол-во, шт. |
|
Машина |
- |
1 |
|
Пульт управления |
- |
1 |
|
Оптический бесконтактный датчик |
WZ/TO/IP110T/IP40T |
1 |
|
Контактный датчик со сферическим наконечником1 |
SP25M2)/TP2002)/SP802)/ SP6002) |
1 |
|
Оптоволоконный 2D датчик1 |
WFP 2D |
1 |
|
Оптоволоконный 3D датчик1 |
WFP 3D |
1 |
|
Бесконтактный интерференционный датчик1 |
WIP |
1 |
|
Бесконтактный лазерный датчик1 |
WLP |
1 |
|
Бесконтактный датчик с хроматическим лазером (белый лазер) 1 |
CFP |
1 |
|
Бесконтактный линейный лазерный датчик1 |
CFL/LLP |
1 |
|
Поворотно-наклонная головка для установки датчиков1 |
PH10-xxx2)/PHS12) |
1 |
|
Система температурной компенсации1 |
1 | |
|
Пневматические опоры1 |
1 | |
|
Поворотный стол1 |
1 | |
|
Парковочная станция1 |
1 | |
|
Поворотно-наклонная ось1 |
1 | |
|
Поворотная ось1 |
1 | |
|
Калибровочная сфера |
1 | |
|
Компьютер |
1 | |
|
Монитор |
2 | |
|
Программное обеспечение |
WinWerth |
1 |
|
Паспорт |
- |
1 |
|
Методика поверки |
МП 2512-0003-2017 |
1 |
| ||
Таблица 2 - Метрологические характеристики
|
Наименование параметра и единицы измерений |
ScopeCheck FB DZ |
VideoCheck DZ | ||||||||
|
Диапазон измерений линейных размеров, мм по оси X (с двумя пинолями) по оси X (с одной пинолью) по оси Y по оси Z |
от 0 до 400 от 0 до 530 от 0 до 500 от 0 до 350 |
от 0 до 400 от 0 до 530 от 0 до 400 от 0 до 300 |
от 0 до 800 от 0 до 930 от 0 до 400 от 0 до 300 |
от 0 до 600 от 0 до 730 от 0 до 650 от 0 до 300 |
от 0 до 400 от 0 до 530 от 0 до 400 от 0 до 400 |
от 0 до 800 от 0 до 930 от 0 до 400 от 0 до 400 |
от 0 до 600 от 0 до 730 от 0 до 650 от 0 до 400 |
от 0 до 1000 от 0 до 1130 от 0 до 1000 от 0 до 400 |
от 0 до 1000 от 0 до 1130 от 0 до 1500 от 0 до 600 | |
|
Предел допускаемой случайной составляющей погрешности измерений координат точки, мкм:
|
1,5 1,9 |
0,75 1,5 | ||||||||
|
Пределы допускаемой абсолютной погрешности измерений линейных размеров по одной координате, мкм:
|
±(1,5+L*/250) ±(1,9+L/250) |
±(0,75+L/500) ±(0,75+L/500) |
±(0,95+L/500) ±(0,95+L/500) | |||||||
|
Пределы допускаемой абсолютной погрешности измерений линейных размеров, мкм:
|
±(2,9+L/100) ±(1,9+L/250) |
±(1,5+L/300) ±(1,5+L/300) |
±(1,7+L/300) ±(1,7+L/300) | |||||||
|
Дискретность отсчета, мкм |
0,1 |
0,05 | ||||||||
|
* L - здесь и далее - измеряемая длина в мм | ||||||||||
Таблица 3 - Метрологические характеристики
|
Наименование параметра и единицы измерений |
VideoCheck DZ HA | |||||
|
Диапазон измерений линейных размеров, мм по оси X (с двумя пинолями) по оси X (с одной пинолью) по оси Y по оси Z |
от 0 до 800 от 0 до 930 от 0 до 400 от 0 до 400 |
от 0 до 600 от 0 до 730 от 0 до 650 от 0 до 400 |
от 0 до 1000 от 0 до 1130 от 0 до 650 от 0 до 400 |
от 0 до 600 от 0 до 730 от 0 до 650 от 0 до 600 |
от 0 до 1000 от 0 до 1130 от 0 до 1000 от 0 до 800 |
от 0 до 1000 от 0 до 1130 от 0 до 2000 от 0 до 800 |
|
Предел допускаемой случайной составляющей погрешности измерений координат точки, мкм:
|
0,25 0,60 |
0,70 0,70 |
0,70 0,95 | |||
|
Пределы допускаемой абсолютной погрешности измерений линейных размеров по одной координате, мкм:
|
±(0,25+L/900) ±(0,5+L/600) |
±(0,70+L/900) ±(0,70+L/600) |
±(0,70+L/900) ±(0,95+L/600) | |||
|
Пределы допускаемой абсолютной погрешности измерений линейных размеров, мкм:
|
±(1,5+L/500) ±(0,5+L/600) |
±(1,5+L/500) ±(0,7+L/600) |
±(1,5+L/500) ±(0,95+L/600) | |||
|
Дискретность отсчета, мкм |
0,01 | |||||
Таблица 4 - Основные технические характеристики
|
Наименование параметра и единицы измерений |
ScopeCheck FB DZ |
VideoCheck DZ | |||||||
|
Диапазон измерений | |||||||||
|
линейных размеров, мм по оси X (с двумя пинолями) |
от 0 до 400 |
от 0 до 400 |
от 0 до 800 |
от 0 до 600 |
от 0 до 400 |
от 0 до 800 |
от 0 до 600 |
от 0 до 1000 |
от 0 до 1000 |
|
от 0 до 530 |
от 0 до 530 |
от 0 до 930 |
от 0 до 730 |
от 0 до 530 |
от 0 до 930 |
от 0 до 730 |
от 0 до 1130 |
от 0 до 1130 | |
|
по оси X (с одной пинолью) по оси Y по оси Z |
от 0до 500 |
от 0 до 400 |
от 0 до 400 |
от 0 до 650 |
от 0 до 400 |
от 0 до 400 |
от 0 до 650 |
от 0 до 1000 |
от 0 до 1500 |
|
от 0 до 350 |
от 0 до 300 |
от 0 до 300 |
от 0 до 300 |
от 0 до 400 |
от 0 до 400 |
от 0 до 400 |
от 0 до 400 |
от 0 до 600 | |
|
Габаритные размеры, мм, не более: |
1025 |
1600 |
1900 |
1720 |
1500 |
1900 |
1720 |
2100 |
2100 |
|
ширина глубина |
1720 |
1300 |
1300 |
1965 |
1300 |
1300 |
1965 |
2700 |
3200 |
|
2270 |
2620 |
2650 |
2620 |
2620 |
2650 |
2620 |
2650 |
3200 | |
|
высота | |||||||||
|
Масса, кг, не более |
1650 |
1700 |
1850 |
3600 |
1500 |
1850 |
3600 |
5500 |
6100 |
|
Масса измеряемой детали, кг, не более |
20 |
150 | |||||||
|
Параметры электропитания |
напряжение переменного тока (230±23) В или (115±11) В частотой переменного тока (48-62) Гц, потребляемая мощность не более 2 кВт | ||||||||
|
Условия эксплуатации: | |||||||||
|
- температура окружающего воздуха, °С |
20±1 | ||||||||
|
- изменение температуры окружающего воздуха в течение 1 часа, °С, не более |
0,5 | ||||||||
|
- относительная влажность, |
70 | ||||||||
|
%, не более | |||||||||
|
Средний срок службы, лет |
10 | ||||||||
|
Наработка на отказ, ч |
10000 | ||||||||
Таблица 5 - Основные технические характеристики
|
Наименование параметра и единицы измерений |
VideoCheck DZ HA | |||||
|
Диапазон измерений линейных размеров, | ||||||
|
мм: |
от 0 до 800 |
от 0 до 600 |
от 0 до 1000 |
от 0 до 600 |
от 0 до 1000 |
от 0 до 1000 |
|
по оси X (с двумя пинолями) |
от 0 до 930 |
от 0 до 730 |
от 0 до 1130 |
от 0 до 730 |
от 0 до 1130 |
от 0 до 1130 |
|
по оси X (с одной пинолью) по оси Y по оси Z |
от 0 до 400 |
от 0 до 650 |
от 0 до 650 |
от 0 до 650 |
от 0 до 1000 |
от 0 до 2000 |
|
от 0 до 400 |
от 0 до 400 |
от 0 до 400 |
от 0 до 600 |
от 0 до 800 |
от 0 до 800 | |
|
Габаритные размеры, мм, не более: ширина |
1900 |
1720 |
2140 |
1810 |
2450 |
2450 |
|
глубина |
1410 |
2070 |
2180 |
2070 |
3370 |
4370 |
|
высота |
2650 |
2680 |
2680 |
3050 |
3670 |
3670 |
|
Масса, кг, не более |
2900 |
3600 |
4000 |
3600 |
10000 |
12400 |
|
Масса измеряемой детали, кг, не более |
100 | |||||
|
Параметры электропитания |
напряжение переменного тока (230±23) В или (115±11) В частотой переменного тока (48-62) Гц, потребляемая мощность не более 2 кВт | |||||
|
Условия эксплуатации: |
20,0±0,5 | |||||
|
- температура окружающего воздуха, °С | ||||||
|
- изменение температуры окружающего воздуха в течении 1 часа, °С, не более |
0,25 | |||||
|
- относительная влажность, %, не более |
70 | |||||
|
Средний срок службы, лет |
10 | |||||
|
Наработка на отказ, ч |
10000 | |||||
