Номер по Госреестру СИ: 65116-16
65116-16 Машины измерительные
(FlatScope TO, FlatScope WZ, FlatScope FQ)
Назначение средства измерений:
Машины измерительные моделей FlatScope TO, FlatScope WZ, FlatScope FQ (далее «машины») предназначены для автоматизированных двухмерных измерений линейных размеров.
Внешний вид.
Машины измерительные
Рисунок № 1
Программное обеспечение
Машины работают с автономным программным обеспечением WinWerth (ПО), входящим в комплект поставки. ПО обеспечивает сбор, запись, обработку и отображение результатов измерений.
Таблица 1
Идентификационные данные (признаки)
Значение
WinWerth
8.XX
Идентификационное наименование ПО
Номер версии (идентификационный номер)
ПО
Цифровой идентификатор ПО
1fb937c5c98b59c57d7f657ec4076d9c (MD5),
файл «winwerth.exe»
Другие идентификационные данные (если имеются)
При нормировании метрологических характеристик учтено влияние ПО. Уровень защиты ПО по Р 50.2.077-2014 средний.
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится резиновым клише на титульный лист руководства по эксплуатации и на наружную сторону корпуса машин в виде наклейки.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Методика измерений приведена в документе «Машины моделей FlatScope TO, FlatScope WZ, FlatScope FQ. Руководство по эксплуатации», 2015 год.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к машинам измерительным моделей FlatScope TO, FlatScope WZ, FlatScope FQ
ГОСТ Р 8.763-2011 ГСИ. Государственная поверочная схема для средств измерений длины в диапазоне от 1 х 10-9 до 50 м и длин волн в диапазоне от 0,2 до 50 мкм.
Техническая документация фирмы «Werth Messtechnik GmbH» (Германия).
Поверка
Поверкаосуществляется по документу МП 2512-0002-2016 «Машины измерительные моделей FlatScope TO, FlatScope WZ, FlatScope FQ. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 4 марта 2016 г.
Эталоны, применяемые при поверке: эталонные плоскопараллельные концевые меры длины 3-го разряда по ГОСТ Р 8.763-2011.
Знак поверки в виде наклейки наносится на наружную сторону лицевой панели алюминиевого основания машины.
Изготовитель
Фирма «Werth Messtechnik GmbH» (Германия)
Адрес: Siemensstrasse, 19, D-35394, Giessen, Germany.
Заявитель
ЗАО НПФ «Уран», ИНН 7805269568.
Адрес: 198099, Россия, г. Санкт-Петербург, ул. Промышленная, д. 5.
Телефон: (812) 335-09-75.
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии им. Д.И. Менделеева»
Адрес: 190005, г. Санкт-Петербург, Московский пр., д. 19
Телефон: (812) 251-76-01, факс: (812) 713-01-14
Адрес в Интернет: http://www.vniim.ru
Адрес электронной почты: info@vniim.ru
Принцип действия машин основан на считывании с измерительных шкал при помощи дифракционных оптических энкодеров значений измеряемой длины, соответствующей интервалу перемещений оптического щупа по осям X, Y, а также на цифровой обработке изображения измеряемого объекта, полученного с помощью оптического щупа.
Конструктивно машины состоят из алюминиевого основания со стеклянным предметным столом с кожухом и оптическим щупом, персонального компьютера. Управление перемещением по осям осуществляется при помощи электронного пульта для ручного управления.
Машины могут работать в режиме отраженного и проходящего света. Осветитель для работы в режиме проходящего света расположен на внутренней поверхности кожуха. Осветитель для работы в режиме отраженного света совмещен с оптическим щупом.
Основание машин имеет регулируемые опоры для установки по уровню.
Модели машин отличаются пределами допускаемой абсолютной погрешности измерений линейных размеров.
Исполнения машин отличаются диапазоном измерений.

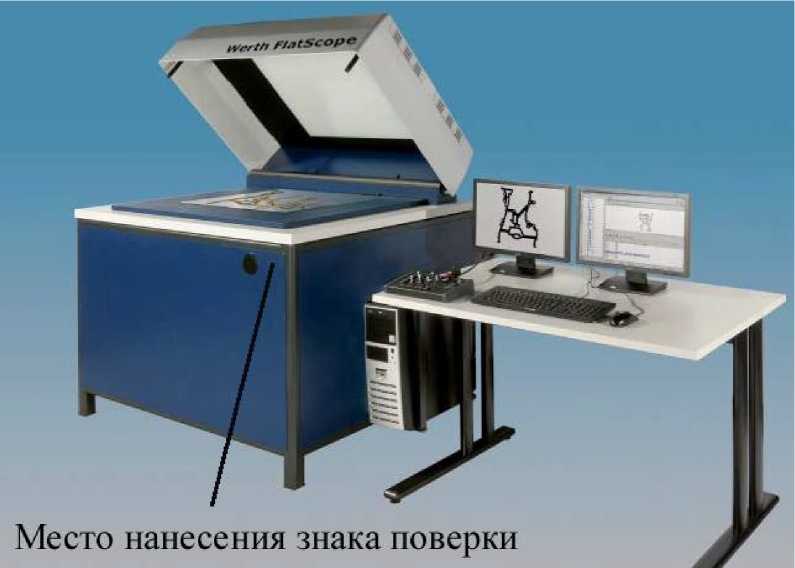

Рисунок 1 - Общий вид машины
Таблица 3
Наименование |
Количество, шт. |
1. Машина |
1 |
2. Оптический щуп |
1 |
3. Электронный пульт управления |
1 |
4. Персональный компьютер |
1 |
5. Программное обеспечение WinWerth |
1 |
6. Руководство по эксплуатации |
1 |
7. Методика поверки МП 2512-0002-2016 |
1 |
Основные метрологические и технические характеристики машин представлены в таблице 2.
Таблица 2
Наименование параметра и |
Значение |
параметра | ||||||||
единицы измерений |
FlatScope TO 0,2 |
FlatScope TO 0,4 |
FlatScope WZ |
FlatScope FQ | ||||||
Диапазон измерений линейных | ||||||||||
размеров, мм: | ||||||||||
- по оси X |
0-400 |
0-400 |
0-650 |
0-400 |
0-400 |
0-650 |
0-400 |
0-400 |
0-650 |
0-400 |
- по оси Y |
0-200 |
0-400 |
0-600 |
0-200 |
0-400 |
0-600 |
0-200 |
0-400 |
0-600 |
0-200 |
Пределы допускаемой |
±(9+L*/100); |
±(4,9+L/100); | ||||||||
абсолютной погрешности |
с использованием щупа |
с использованием щупа |
±(2,5+L/120) |
±(9+L/100) | ||||||
измерений линейных размеров |
высокого разрешения: |
высокого разрешения: |
<5 ' | |||||||
по одной координате, мкм |
±(4,9+L/100) |
±(2,5+L/100) | ||||||||
Пределы допускаемой |
±(9+L/75); |
±(4,9+L/75); | ||||||||
абсолютной погрешности |
с использованием щупа |
с использованием щупа |
±(2,9+L/100) |
±(9+L/75) | ||||||
измерений линейных размеров, |
высокого разрешения: |
высокого разрешения: | ||||||||
мкм |
±(5,5+L/75) |
±(2,9+L/75) | ||||||||
Дискретность отсчета, мкм |
0,1 | |||||||||
Высота измеряемой детали, мм, |
100 | |||||||||
не более | ||||||||||
Масса измеряемой детали, кг, | ||||||||||
не более | ||||||||||
Габаритные размеры (длина, |
752x |
752x |
1407x |
752x |
752x |
1407x |
752x |
752x |
1312x | |
ширина, высота), мм, не более |
567x |
767x |
1184x |
567x |
767x |
1184x |
567x |
767x |
990x |
752x767x2050 |
1162 |
1162 |
1284 |
1162 |
1162 |
1284 |
1162 |
1162 |
1173 | ||
Масса, кг, не более |
192 |
200 |
810 |
192 |
200 |
810 |
192 |
200 |
810 |
350 |
Параметры электропитания |
напряжение (230±23) В переменного тока частотой (48-62) Гц, | |||||||||
потребляемая мощность не более 1 кВт | ||||||||||
Средний срок службы, лет |
10 | |||||||||
Наработка на отказ, ч |
10000 |
* L - измеряемая длина в мм.
Условия эксплуатации:
- диапазон температуры окружающего воздуха, оС от 18 до 22;
- диапазон относительной влажности окружающего воздуха, % от 55 до 65;
- диапазон атмосферного давления, кПа от 84,0 до 106,7.
