Номер по Госреестру СИ: 62992-16
62992-16 Машины координатные измерительные
(VideoCheck, ScopeCheck, EasyScope, ProbeCheck, NanoMatic)
Назначение средства измерений:
Машины координатные измерительные моделей VideoCheck, ScopeCheck, EasyScope, ProbeCheck, NanoMatic (далее «машины») предназначены для автоматизированных трехмерных измерений геометрических параметров изделий сложной формы.

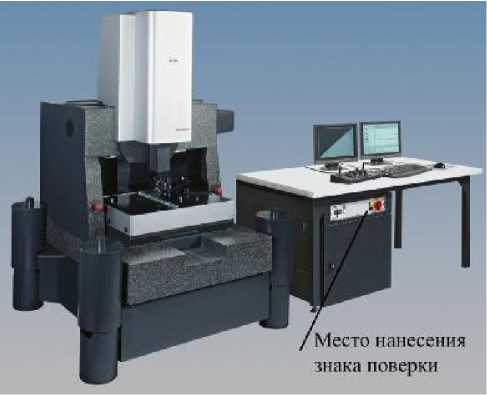

Внешний вид.
Машины координатные измерительные

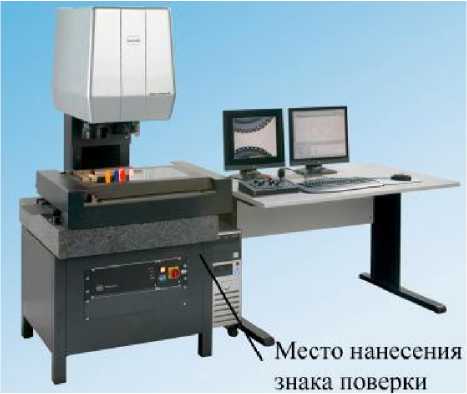

Рисунок № 1
Внешний вид.
Машины координатные измерительные

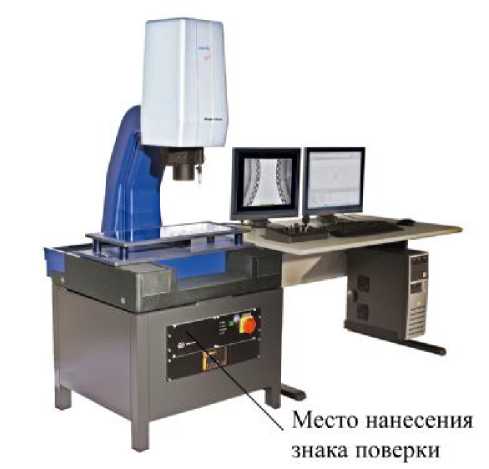

Рисунок № 2
Внешний вид.
Машины координатные измерительные

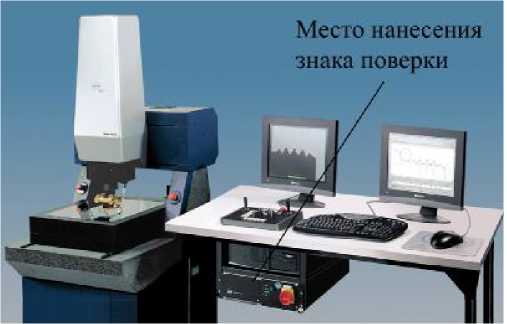

Рисунок № 3
Внешний вид.
Машины координатные измерительные

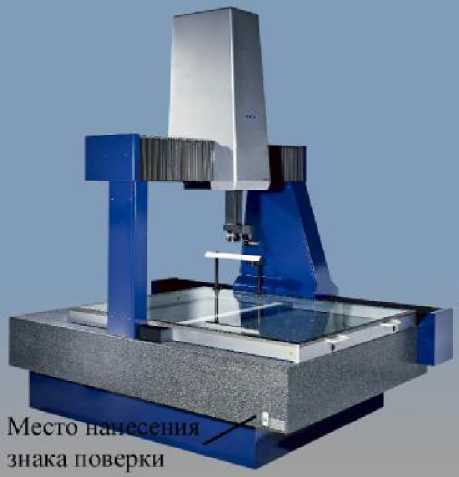

Рисунок № 4
Внешний вид.
Машины координатные измерительные

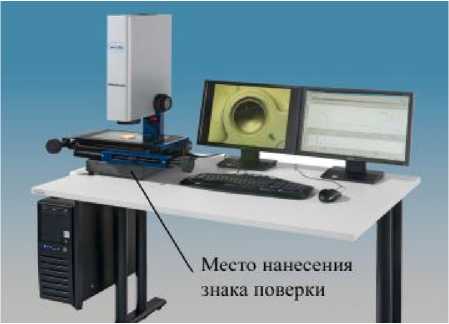

Рисунок № 5
Внешний вид.
Машины координатные измерительные

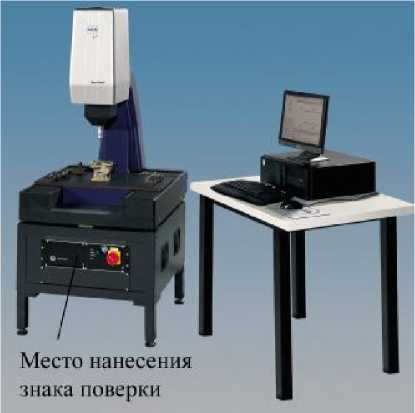

Рисунок № 6
Внешний вид.
Машины координатные измерительные

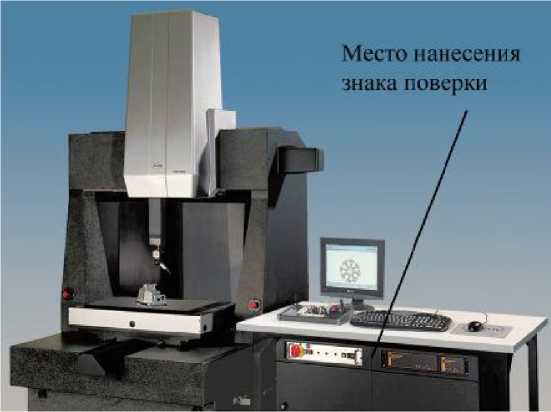

Рисунок № 7
Внешний вид.
Машины координатные измерительные

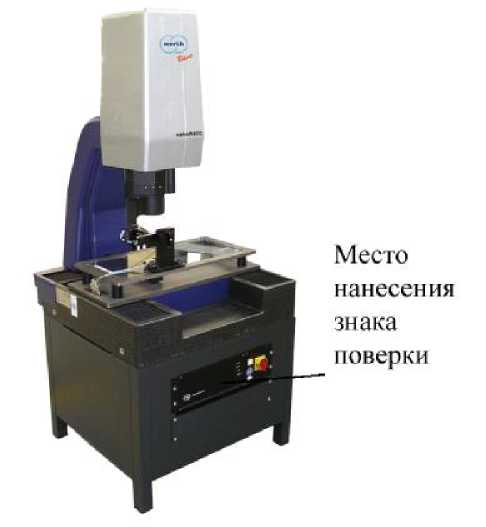

Рисунок № 8
Внешний вид.
Машины координатные измерительные
Рисунок № 9
Общие сведения
Дата публикации -
Срок свидетельства - 02.09.2025
Номер записи -
ID в реестре СИ - 376561
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
нет данных, модель ScopeCheck S, модели VideoCheck, исполнение Video Check FB, VideoCheck, ScopeCheck, EasyScope, ProbeCheck, NanoMatic, VideoCheck, ScopeCheck, EasyScope, ProbeCheck, Nan, VideoCheck FB, ScopeCheck МВ, ScopeCheck S, ScopeCheck MB, ScopeCheck 400/Z/S, ScopeCheck, Scope Check MB800,
Производитель
Изготовитель - Фирма "Werth Messtechnik GmbH"
Страна - ГЕРМАНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.). При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.
Отчет «Каталог типов СИ АРШИН по группам СИ» сортирует типы СИ в зависимости от выбранной группы СИ (можно выбрать нескольких групп СИ одновременно) и представляет их списком в виде удобной для дальнейшей работы таблицы. Таблица обладает функциями поиска и сортировки по любой из колонок. К группам СИ отнесены устойчивые словосочетания наименований типов СИ, состоящие максимум из 3 слов.
Таблица содержит минимум 8 колонок:
По каждому типу СИ приведены: номер в гос. реестре с ссылкой, наименование типа СИ, наименование фирмы-производителя, ссылка на описание типа и методику поверки (если они имеются), величина интервала между поверками, а также, количество поверок по годам (начиная с 2020).
Бесплатный
Статистика
Кол-во поверок - 40
Выдано извещений - 0
Кол-во периодических поверок - 35
Кол-во средств измерений - 2
Кол-во владельцев - 8
Усредненный год выпуска СИ - 0
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№27 от 2016.01.21 Об утверждении типов средств измерений
№1473 от 2020.09.02 о продлении срока действия свидетельства об утверждении типа средств измерений
Наличие аналогов СИ: Машины координатные измерительные (VideoCheck, ScopeCheck, EasyScope, ProbeCheck, NanoMatic)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|---|
|
62992-16 Машины координатные измерительные (VideoCheck, ScopeCheck, EasyScope, ProbeCheck, NanoMatic) Фирма "Werth Messtechnik GmbH" (ГЕРМАНИЯ ) |
68342-17 Машины координатные измерительные (КИМ-500, КИМ-750, КИМ-1000, КИМ-1200, КИМ-1400, КИМ-1800) ООО "Лапик" (РОССИЯ г.Саратов) |
|
62992-16 Машины координатные измерительные (VideoCheck, ScopeCheck, EasyScope, ProbeCheck, NanoMatic) Фирма "Werth Messtechnik GmbH" (ГЕРМАНИЯ ) |
69917-17 Машины координатные измерительные (КИМ-1000П) Общество с ограниченной ответственностью "Лапик" (ООО "Лапик") (РОССИЯ г. Саратов) |
Все средства измерений Общество с ограниченной ответственностью "Лапик" (ООО "Лапик")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
43691-10 01.04.2015 |
Машины координатные измерительные мультисенсорные, Werth ScopeCheck, Werth VideoCheck, Werth ScanCheck, Werth ProbeCheck, Werth EasyScope 3D Фирма "Werth Messtechnik GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
44176-10 01.04.2015 |
Машины координатные измерительные, Werth FlatScope и Werth FlatScope FQ Фирма "Werth Messtechnik GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
49395-12 26.03.2017 |
Машины измерительные, Werth ShaftScope CNC Фирма "Werth Messtechnik GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
62046-15 30.10.2025 |
Машины координатные измерительные, VideoCheck V, VideoCheck V HA, ScopeCheck V Фирма "Werth Messtechnik GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
62048-15 30.10.2025 |
Машины измерительные, QuickInspect Фирма "Werth Messtechnik GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
62992-16 02.09.2025 |
Машины координатные измерительные, VideoCheck, ScopeCheck, EasyScope, ProbeCheck, NanoMatic Фирма "Werth Messtechnik GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
65116-16 15.09.2026 |
Машины измерительные, FlatScope TO, FlatScope WZ, FlatScope FQ Фирма "Werth Messtechnik GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
70606-18 23.03.2028 |
Машины координатные измерительные, VideoCheck DZ HA, VideoCheck DZ, Scope Check FB DZ Фирма "Werth Messtechnik GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
76752-19 28.11.2024 |
Меры длины штриховые, Нет данных Фирма "Werth Messtechnik GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
2 года |
|
79034-20 01.09.2025 |
Комплекты мер для поверки машин координатно-измерительных, Werth Фирма "Werth Messtechnik GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
2 года |
Отчет "V_20. Поверка по организации в динамике по дням" полезен для оценки объёмов количества поверок, проводимых аккредитованной организацией. Отчет строится в динамике по дням и представлен тремя графиками. Графики являются интерактивными с возможностью масштабирования и экспорта в сторонние программы. В зависимости от выбранного графика приводятся объёмы поверок (все поверки, периодические поверки, извещения о непригодности) по дням, конкретной организации или группы организаций.
Для справки в шапке отчета приводится усредненная статистика по запросу:
- максимальное количество поверок за день
- среднее количество поверок в месяц и год
- количество месяцев (в выбранном временном интервале)
- количество годов (в выбранном временном интервале)
- общее количество поверок за выбранный период
Для построения отчета необходимо предварительно сконфигурировать два параметра его отображения:
1- Выбрать интересующим временной интервал (в БД имеются данные начиная с 2010 г.)
2- Выбрать аккредитованную на поверку организацию (несколько организаций) из списка СИ (выпадающий список позволяет делать множественный выбор). Существование дубликатов организаций вызвано разницей в написании наименований и преобразовании форм собственности организаций за все время ведения федерального фонда. Для удобства выбора в скобках указано общее кол-во поверок в системе, приходящееся на конкретного поверителя.
Кто поверяет Машины координатные измерительные (КИМ-1000П)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "КАЛУЖСКИЙ ЦСМ" (RA.RU.311265) | РСТ | 10 | 0 | 10 | 0 | 10 | 0 | 10 | ||
| ФБУ "НИЖЕГОРОДСКИЙ ЦСМ" (RA.RU.311315) | РСТ | 3 | 0 | 3 | 0 | 2 | 0 | 2 | ||
| АО "РКЦ "ПРОГРЕСС" (РОСС RU.001.310411) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| ФБУ "САРАТОВСКИЙ ЦСМ ИМ. Б.А. ДУБОВИКОВА" (RA.RU.311232) | РСТ | 5 | 0 | 4 | 0 | 5 | 0 | 4 | ||
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311483) | РСТ | 3 | 0 | 3 | 0 | 3 | 0 | 3 | ||
| ФГУП "ВНИИМ им. Д.И. Менделеева" (RA.RU.311541) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "НИЖЕГОРОДСКИЙ ЦСМ" (RA.RU.311315) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФГУП «ВНИИМС» (RA.RU.311493) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 2 | 0 | 2 | 0 | 0 | 0 | 0 | ||
| ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ» (RA.RU.313740) | 12 | 0 | 12 | 0 | 12 | 0 | 12 |
Стоимость поверки Машины координатные измерительные (КИМ-1000П)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Калужский ЦСМ Калужская область |
13255 | 15628 |
|
ФБУ Костромской ЦСМ Костромская область |
8534 | 15628 |
|
ФБУ Нижегородский ЦСМ Нижегородская область |
25095 | 15628 |
Программное обеспечение
Машины работают с автономным программным обеспечением WinWerth (ПО), входящим в комплект поставки. ПО обеспечивает сбор, запись, обработку и отображение результатов измерений.
Идентификационные данные (признаки)
Идентификационное наименование ПО
Номер версии (идентификационный номер)
ПО
Значение
WinWerth
8.XX
Цифровой идентификатор ПО
1fb937c5c98b59c57d7f657ec4076d9c (MD5),
файл «winwerth.exe»
Другие идентификационные данные (если имеются)
При нормировании метрологических характеристик учтено влияние ПО. Уровень защиты ПО по Р 50.2.077-2014 средний.
Знак утверждения типа
Знак утверждения типананосится резиновым клише на титульный лист руководства по эксплуатации и на наружную сторону корпуса машин в виде наклейки.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Методика измерений приведена в документе «Машины координатные измерительные моделей VideoCheck, ScopeCheck, EasyScope, ProbeCheck, NanoMatic. Руководство по эксплуатации», 2015 год.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к машинам координатным измерительным моделей VideoCheck, ScopeCheck, EasyScope, ProbeCheck, NanoMatic
-
1. ГОСТ Р 8.763-2011 ГСИ. Государственная поверочная схема для средств измерений длины в диапазоне от 140"9 до 50 м и длин волн в диапазоне от 0,2 до 50 мкм.
-
2. Техническая документация фирмы «Werth Messtechnik GmbH» (Германия).
Поверка
Поверкаосуществляется по документу МП 2512-0005-2015 «Машины координатные измерительные моделей VideoCheck, ScopeCheck, EasyScope, ProbeCheck, NanoMatic. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» 14 августа 2015 г.
Основными средствами поверки являются:
- эталонные плоскопараллельные концевые меры длины 3-го разряда по ГОСТ Р 8.763-2011;
- меры длины штриховые эталонные 3-го разряда, тип ПБ, по ГОСТ Р 8.763-2011.
Изготовитель
Фирма «Werth Messtechnik GmbH», Германия
Адрес: Siemensstrasse, 19, D-35394, Giessen, Germany
Заявитель
ЗАО НПФ «Уран»
ИНН 7805269568
Адрес: 198099, Россия, г. Санкт-Петербург, ул. Промышленная, д. 5 Телефон: (812) 335-09-75
Испытательный центр
ГЦИ СИ ФГУП «ВНИИМ им. Д. И. Менделеева»
Адрес: 190005, Россия, г. Санкт-Петербург, Московский пр., д. 19
Телефон: (812) 251-76-01, факс: (812) 713-01-14
Принцип действия машин основан на считывании с измерительных шкал при помощи дифракционных оптических энкодеров значений измеряемой длины, соответствующей интервалу перемещений датчиков по осям X, Y, Z.
Конструктивно машины являются машинами портального типа с подвижным порталом (модель ScopeCheck MB) или подвижным измерительным столом при неподвижном портале (модели VideoCheck, EasyScope 3D man, NanoMatic, ProbeCheck, исполнения ScopeCheck FB, ScopeCheck S, ScopeCheck S Probe).
Машины состоят из станины, гранитного измерительного стола с направляющими для перемещения измерительных кареток, портала, встроенных измерительных шкал, персонального компьютера. Машины модели NanoMatic оснащены суппортом и приводом для поворота измеряемых деталей, имеющих ось вращения.
Управление перемещением по осям осуществляется при помощи электронного пульта для ручного управления. Подача измерительных кареток машины модели EasyScope 3D man осуществляется вручную.
Станина машин имеет регулируемые опоры для установки по уровню.
Машины оснащены оптическим бесконтактным щупом.
В комплект поставки машин входит калибровочная сфера для контактных и бесконтактных щупов.
Машины могут комплектоваться щупами различных типов (контактный щуп со сферическими наконечниками, контактный оптоволоконный 2D щуп, контактный оптоволоконный 3D щуп, бесконтактный интерференционный щуп, бесконтактный лазерный щуп (в т.ч., с хроматическим лазером), бесконтактный оптический щуп), поворотно-наклонным патроном для установки щупов, системой температурной компенсации, пневматическими опорами для компенсации внешних вибраций, поворотным столом и поворотно-наклонной осью для установки деталей, парковочной станцией для смены щупов. Машины модели ProbeCheck и ScopeCheck S Probe комплектуются только одним типом щупа - контактный со сферическим наконечником.
Исполнения машин отличаются диапазоном измерений.
а
б
Место нанесения знака поверки
в
Место
знака поверки
г
Место нанесения
знака поверки
е
д Рисунок 1 - Общий вид машин
а - VideoCheck S, б - VideoCheck UA, в - ScopeCheck S, г - ScopeCheck MB, д - ScopeCheck FB, е - EasyScope 3D man
а
б
Место
нанесения
знака
поверки
в
Рисунок 2 - Общий вид машин
а - ScopeCheck S Probe, б - ProbeCheck, в - NanoMatic
Комплектность машин представлена в таблице 17. Таблица 17
|
Easy Scope |
Scope Check S Probe |
Nano Matic |
Probe Check Basic |
Probe Check HA |
Scope Check S |
Video Check S |
Video Check FB |
Video Check HA |
Video Check UA |
Probe Check 3D |
Scope Check FB |
Scope Check MB | |
|
Машина |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
|
Пульт управления |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
1 | |
|
Контактный щуп |
1 |
11 |
1 |
1 |
11 |
11 |
11 |
11 |
11 |
1 |
11 |
11 | |
|
О/в 2D щуп |
- |
11 |
- |
- |
11 |
11 |
11 |
11 |
11 |
- |
11 |
11 | |
|
О/в 3D щуп |
- |
11 |
- |
- |
11 |
11 |
11 |
11 |
11 |
- |
11 |
11 | |
|
Бесконтактный интерференционный щуп |
11 |
11 |
11 |
11 |
11 |
11 |
11 |
11 | |||||
|
Лазерный бесконтактный щуп |
- |
- |
11 |
- |
- |
11 |
11 |
11 |
11 |
11 |
- |
11 |
11 |
|
Лазерный бесконтактный щуп (белый лазер CFP) |
11 |
11 |
11 |
11 |
11 |
11 |
11 |
11 | |||||
|
Оптический бесконтактный щуп |
1 |
- |
1 |
- |
- |
1 |
1 |
1 |
1 |
1 |
- |
1 |
1 |
|
Поворотно-наклонный патрон |
- |
11 |
11 |
11 |
11 |
11 |
11 |
11 |
11 |
11 |
11 |
11 |
11 |
|
Система термокомпенсации |
11 |
1 |
11 |
11 |
1 |
1 |
1 |
11 |
1 |
1 |
11 |
1 |
1 |
|
Пневматические опоры |
- |
11 |
11 |
11 |
11 |
11 |
11 |
11 |
11 |
1 |
11 |
11 |
11 |
|
Поворотный стол |
- |
- |
- |
11 |
11 |
- |
- |
11 |
11 |
11 |
11 |
11 |
11 |
|
Парковочная станция |
- |
11 |
11 |
11 |
11 |
11 |
11 |
11 |
11 |
11 |
11 |
11 |
11 |
|
Суппорт и привод для деталей вращения |
- |
11 |
1 |
11 |
11 |
11 |
11 |
11 |
11 |
11 |
11 |
11 |
11 |
|
Поворотно-наклонная ось |
- |
- |
- |
11 |
11 |
- |
- |
11 |
11 |
11 |
11 |
11 |
11 |
|
Компьютер |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
|
Программное обеспечение |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
|
Руководство по эксплуатации |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
|
Методика поверки МП 2512-0005-2015 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
Основные метрологические и технические характеристики машин представлены в таблицах 2-15.
|
Наименование параметра и единицы измерений |
Значение параметра | |||
|
EasyScope 3D man |
ScopeCheck S Probe |
NanoMatic | ||
|
Диапазон измерений линейных размеров, мм: - по оси X |
0-200 |
0-400 |
0-200 | |
|
- по оси Y |
0-100 |
0-200 |
0-200 | |
|
- по оси Z |
0-200 |
0-200 |
0-200 | |
|
Предел допускаемой случайной составляющей погрешности измерений координат точки, мкм |
- |
2,4 |
- | |
|
Пределы допускаемой абсолютной погрешности измерений линейных размеров по одной координате, мкм |
±(2,5+L*/120) |
- |
±(1,8+L/200) | |
|
Пределы допускаемой абсолютной погрешности измерений линейных размеров, мкм |
±(3,5+L/100) |
±(2,4+L/250) |
±(2,0+L/150) | |
|
Дискретность отсчета, мкм |
1 |
0,1 | ||
|
Масса измеряемой детали, кг, не более |
5 |
20 | ||
|
Г абаритные размеры (длина, ширина, высота), мм, не более |
700x450x800 |
750x737x1664 |
750x737x1664 | |
|
Масса, кг, не более |
35 |
260 |
260 | |
|
Параметры электропитания |
напряжение (230±23) В или (115±11) В переменного тока частотой (48-62) Гц, | |||
|
потребляемая мощность не более 1 кВт | ||||
|
Средний срок службы, лет |
10 | |||
|
Наработка на отказ, ч |
10000 | |||
* L - здесь и далее - измеряемая длина в мм.
|
Наименование параметра и единицы измерений |
Значение параметра | |||||||||
|
ProbeCheck Basic |
ProbeCheck HA | |||||||||
|
Диапазон измерений линейных размеров, мм: - по оси X |
0-400 |
0-400 |
0-600 |
0-600 |
0-400 |
0-400 |
0-600 |
0-1000 | ||
|
- по оси Y |
0-400 |
0-400 |
0-650 |
0-650 |
0-400 |
0-400 |
0-650 |
0-650 | ||
|
- по оси Z |
0-200 |
0-400 |
0-300 |
0-600 |
0-200 |
0-400 |
0-400 |
0-600 | ||
|
Предел допускаемой случайной | ||||||||||
|
составляющей погрешности |
1,9 |
0,6 | ||||||||
|
измерений координат точки, мкм | ||||||||||
|
Пределы допускаемой абсолютной | ||||||||||
|
погрешности измерений линейных |
±(1,9+L/300) |
±(0,5+L/600) |
±(0,7+L/600) | |||||||
|
размеров, мкм | ||||||||||
|
Дискретность отсчета, мкм |
0,1 |
0,01 | ||||||||
|
Масса измеряемой детали, кг, не |
150, |
300* |
250 | |||||||
|
более | ||||||||||
|
Габаритные размеры (длина, |
1274 х |
1274 х |
1710х |
1710х |
1274 х |
1274 х |
1710х |
2140х | ||
|
ширина, высота), мм, не более |
1300х |
1300х |
2070х |
2070х |
1300х |
1300х |
2070х |
2070х | ||
|
1940 |
2610 |
2475 |
2900 |
1940 |
2610 |
2623 |
3060 | |||
|
Масса, кг, не более |
1100 |
1300 |
3500 |
3800 |
1100 |
1300 |
3500 |
4000 | ||
|
Параметры электропитания |
напряжение (230±23) |
В или (115±11) В переменного тока частотой |
(48-62) Гц, | |||||||
|
потребляемая мощность не более 2,5 кВт | ||||||||||
|
Средний срок службы, лет |
10 | |||||||||
|
Наработка на отказ, ч |
10000 | |||||||||
|
Наименование параметра и единицы измерений |
Значение параметра | |||
|
ScopeCheck S |
VideoCheck S | |||
|
Диапазон измерений линейных размеров, мм: | ||||
|
- по оси X |
0-300 |
0-400 |
0-250 |
0-400 |
|
- по оси Y |
0-200 |
0-200 |
0-125 |
0-200 |
|
- по оси Z |
0-200 |
0-200 |
0-250 |
0-250 |
|
Предел допускаемой случайной составляющей | ||||
|
погрешности измерений координат точки, мкм: | ||||
|
- при использовании оптического | ||||
|
бесконтактного щупа |
1,5 |
1,1 | ||
|
- при использовании контактного щупа |
2,4 |
2,3 | ||
|
Пределы допускаемой абсолютной погрешности | ||||
|
измерений линейных размеров по одной |
±(1,5+L/120) |
±(1,1+L/400) | ||
|
координате, мкм | ||||
|
Пределы допускаемой абсолютной погрешности | ||||
|
измерений линейных размеров, мкм: | ||||
|
- при использовании оптического | ||||
|
бесконтактного щупа |
±(2,9+L/100) |
±(2,5+L/250) | ||
|
- при использовании контактного щупа |
±(2,4+L/150) |
±(2,3+L/250) | ||
|
Дискретность отсчета, мкм |
0,1 | |||
|
Масса измеряемой детали, кг, не более |
20 |
30 |
40 | |
|
Габаритные размеры (длина, ширина, высота), мм, |
750x737x1664 |
930x770x1700 |
1220x770x1700 | |
|
не более | ||||
|
Масса, кг, не более |
260 |
380 |
480 | |
|
Параметры электропитания |
напряжение (230±23) В или (115±11) В переменного тока частотой (48-62) Гц, | |||
|
потребляемая мощность не более 1 кВт | ||||
|
Средний срок службы, лет |
10 | |||
|
Наработка на отказ, ч |
10000 | |||
|
Наименование параметра и единицы измерений |
Значение параметра | ||||||||
|
VideoChec |
k FB | ||||||||
|
Диапазон измерений линейных размеров, мм: - по оси X |
0-400 |
0-800 |
0-400 |
0-800 |
0-600 |
0-400 |
0-800 |
0-600 |
0-600 |
|
- по оси Y |
0-400 |
0-400 |
0-400 |
0-400 |
0-650 |
0-400 |
0-400 |
0-650 |
0-650 |
|
- по оси Z |
0-200 |
0-200 |
0-300 |
0-300 |
0-300 |
0-400 |
0-400 |
0-400 |
0-600 |
|
Пределы допускаемой абсолютной | |||||||||
|
погрешности измерений линейных |
±(0,75+L/500) |
±(0,95+L/500) | |||||||
|
размеров по одной координате, | |||||||||
|
мкм | |||||||||
|
Пределы допускаемой абсолютной | |||||||||
|
погрешности измерений линейных |
±(1,5+L/300) |
±(1,7+L/300) | |||||||
|
размеров, мкм | |||||||||
|
Дискретность отсчета, мкм |
0,05 | ||||||||
|
Масса измеряемой детали, кг, не |
150, 300 * | ||||||||
|
более | |||||||||
|
Габаритные размеры (длина, |
1274 х |
1774 х |
1274 х |
1774 х |
1710х |
1274 х |
1774 х |
1710х |
1710х |
|
ширина, высота), мм, не более |
1300х |
1300х |
1300х |
1300х |
2070х |
1300х |
1300х |
2070х |
2070х |
|
1940 |
2000 |
2610 |
2650 |
2475 |
2610 |
2650 |
2623 |
2900 | |
|
Масса, кг, не более |
1100 |
1650 |
1300 |
1650 |
3500 |
1300 |
1650 |
3500 |
3800 |
|
Параметры электропитания |
напряжение (230±23) В или (115±11) В переменного тока частотой (48-62) Гц, | ||||||||
|
потребляемая мощность не более 2,5 кВт | |||||||||
|
Средний срок службы, лет |
10 | ||||||||
|
Наработка на отказ, ч |
10000 | ||||||||
|
Наименование параметра и единицы измерений |
Значение параметра | ||||||||
|
VideoCheck H |
A | ||||||||
|
Диапазон измерений линейных размеров, мм: - по оси X |
0-400 |
0-400 |
0-400 |
0-600 |
0-600 |
0-800 |
0-800 |
0-1000 |
0-1000 |
|
- по оси Y |
0-400 |
0-400 |
0-400 |
0-400 |
0-650 |
0-400 |
0-400 |
0-650 |
0-1000 |
|
- по оси Z |
0-200 |
0-300 |
0-400 |
0-300 |
0-400 |
0-200 |
0-400 |
0-400 |
0-400 |
|
Предел допускаемой случайной | |||||||||
|
составляющей погрешности |
при использовании контактного щупа: |
0,6 | |||||||
|
измерений координат точки, мкм | |||||||||
|
Пределы допускаемой абсолютной | |||||||||
|
погрешности измерений линейных |
при использовании бесконтактного оптического щупа: ±(0,25+L/900) | ||||||||
|
размеров по одной координате, мкм | |||||||||
|
Пределы допускаемой абсолютной погрешности измерений линейных размеров, мкм: - при использовании контактного | |||||||||
|
щупа |
±(0,5+L/600) | ||||||||
|
- при использовании бесконтактного | |||||||||
|
щупа |
±(1,5+L/500) | ||||||||
|
Дискретность отсчета, мкм |
0,01 | ||||||||
|
Масса измеряемой детали, кг, не более |
100, 250* | ||||||||
|
Габаритные размеры (длина, ширина, |
1274 х |
1274 х |
1274 х |
1774 х |
1710х |
1774 х |
1774 х |
2140х |
2100х |
|
высота), мм, не более |
1300х |
1300х |
1300х |
1410х |
2070х |
1410х |
1410х |
2180х |
2700х |
|
1940 |
2450 |
2610 |
2575 |
2623 |
2000 |
2650 |
2623 |
2610 | |
|
Масса, кг, не более |
1100 |
1300 |
1300 |
1650 |
3500 |
1650 |
1650 |
3800 |
5300 |
|
Параметры электропитания |
напряжение (230±23) |
В или (115±11) В переменного тока частотой (48-62) Гц, | |||||||
|
потребляемая мощность не более 2,5 кВт | |||||||||
|
Средний срок службы, лет |
10 | ||||||||
|
Наработка на отказ, ч |
10000 | ||||||||
* При использовании усиленного измерительного стола .
|
Наименование параметра и единицы измерений |
Значение параметра | |||
|
VideoCheck HA |
VideoCheck UA | |||
|
Диапазон измерений линейных размеров, мм: - по оси X |
0-600 |
0-1000 |
0-1000 |
0-400 |
|
- по оси Y |
0-650 |
0-650 |
0-1000 |
0-400 |
|
- по оси Z |
0-600 |
0-600 |
0-600 |
0-250 |
|
Предел допускаемой случайной |
При использовании контактного оптоволоконного | |||
|
составляющей погрешности |
При использовании контактного щупа: 0,75 |
3D щупа: 0,3 | ||
|
измерений координат точки, мкм |
При использовании контактного щупа: 0,6 | |||
|
Пределы допускаемой абсолютной погрешности измерений линейных размеров по одной координате, мкм |
При использовании бесконтактного оптического щупа: ±(0,7+L/900) |
При использовании бесконтактного оптического щупа и оптоволоконного 3D щупа: ±(0,15+L/900) | ||
|
Пределы допускаемой абсолютной |
При использовании контактного оптоволоконного | |||
|
погрешности измерений линейных |
3D щупа: ±(0,25+L/600) | |||
|
размеров, мкм |
При использовании контактного щупа: ±(0,7+L/600) |
При использовании контактного щупа: | ||
|
При использовании бесконтактного щупа: ±(1,5+L/500) |
±(0,5+L/600) | |||
|
При использовании бесконтактного щупа: | ||||
|
±(0,75+L/600) | ||||
|
Дискретность отсчета, мкм |
0,01 |
0,001 | ||
|
Масса измеряемой детали, кг, не более |
100, 250* |
50, 300* | ||
|
Габаритные размеры (длина, ширина, высота), мм, не более |
1710x2070x2900 |
2410x2070x3060 |
2100x2700x3200 |
1840x1665x2185 |
|
Масса, кг, не более |
3500 |
4500 |
6000 |
1200 |
|
Параметры электропитания |
напряжение (230±23) В или (115±11) В переменного тока частотой (48-62) Гц, | |||
|
потребляемая мощность не более 2,5 кВт | ||||
|
Средний срок службы, лет |
10 | |||
|
Наработка на отказ, ч |
10000 | |||
* При использовании усиленного измерительного стола.
|
Наименование параметра и единицы измерений |
Значение параметра | ||||||||
|
ProbeCheck 3 |
D | ||||||||
|
Диапазон измерений линейных размеров, мм: - по оси X |
0-400 |
0-400 |
0-600 |
0-1000 |
0-1000 |
0-1250 |
0-1250 |
0-1500 |
0-1500 |
|
- по оси Y |
0-400 |
0-400 |
0-650 |
0-650 |
0-1000 |
0-650 |
0-1000 |
0-650 |
0-1000 |
|
- по оси Z |
0-200 |
0-400 |
0-300 |
0-300 |
0-300 |
0-300 |
0-300 |
0-300 |
0-300 |
|
Предел допускаемой случайной составляющей погрешности измерений координат точки, мкм |
1,5 | ||||||||
|
Пределы допускаемой абсолютной | |||||||||
|
погрешности измерений линейных |
±(1,5+L/300) | ||||||||
|
размеров, мкм | |||||||||
|
Дискретность отсчета, мкм |
0,05 | ||||||||
|
Масса измеряемой детали, кг, не более |
150, 300* | ||||||||
|
Габаритные размеры (длина, |
1274 х |
1274 х |
1710х |
2140х |
2100х |
2350х |
2350х |
2600х |
2600х |
|
ширина, высота), мм, не более |
1300х |
1300х |
2070х |
2070х |
2700х |
2100х |
2700х |
2700х |
2700х |
|
1940 |
2610 |
2475 |
2460 |
2500 |
2610 |
2610 |
2610 |
2610 | |
|
Масса, кг, не более |
1100 |
1300 |
3500 |
3500 |
5000 |
5500 |
5500 |
9500 |
9500 |
|
Параметры электропитания |
напряжение (230±23) В или (115±11) В переменного тока частотой (48-62) Гц, | ||||||||
|
потребляемая мощность не более 2,5 кВт | |||||||||
|
Средний срок службы, лет |
10 | ||||||||
|
Наработка на отказ, ч |
10000 | ||||||||
* При использовании усиленного измерительного стола.
|
Наименование параметра и единицы измерений |
Значение параметра | |||||
|
ProbeC |
heck 3D | |||||
|
Диапазон измерений линейных размеров, мм: - по оси X |
0-1500 |
0-1750 |
0-1750 |
0-2000 |
0-2000 |
0-2000 |
|
- по оси Y |
0-1350 |
0-650 |
0-1000 |
0-650 |
0-1000 |
0-1350 |
|
- по оси Z |
0-300 |
0-300 |
0-300 |
0-300 |
0-300 |
0-300 |
|
Предел допускаемой случайной | ||||||
|
составляющей погрешности |
1,5 | |||||
|
измерений координат точки, мкм | ||||||
|
Пределы допускаемой абсолютной | ||||||
|
погрешности измерений линейных |
±(1,5+L/300) | |||||
|
размеров, мкм | ||||||
|
Дискретность отсчета, мкм |
0,05 | |||||
|
Масса измеряемой детали, кг, не |
150 | |||||
|
более | ||||||
|
Габаритные размеры (длина, |
2600х |
2850х |
2850х |
3100х |
3100х |
3100х |
|
ширина, высота), мм, не более |
3400х |
2100х |
2700х |
2100х |
2700х |
3400х |
|
2610 |
2610 |
2610 |
2610 |
2610 |
2610 | |
|
Масса, кг, не более |
9500 |
10500 |
11500 |
11500 |
12000 |
13500 |
|
Параметры электропитания |
напряжение (230±23) В или (115±11) В переменного тока частотой (48-62) Гц, | |||||
|
потребляемая мощность не более 2,5 кВт | ||||||
|
Средний срок службы, лет |
10 | |||||
|
Наработка на отказ, ч |
10000 | |||||
|
Наименование параметра и |
Значение параметра | |||||||
|
единицы измерений |
ProbeCheck 3D | |||||||
|
Диапазон измерений линейных размеров, мм: - по оси X |
0-600 |
0-1000 |
0-1000 |
0-1250 |
0-1250 |
0-1500 |
0-1500 | |
|
- по оси Y |
0-650 |
0-650 |
0-1000 |
0-650 |
0-1000 |
0-650 |
0-1000 | |
|
- по оси Z |
0-600 |
0-600 |
0-600 |
0-600 |
0-600 |
0-600 |
0-600 | |
|
Предел допускаемой случайной составляющей погрешности измерений координат точки, мкм |
1,7 | |||||||
|
Пределы допускаемой абсолютной погрешности измерений линейных размеров, мкм |
±(1,7+L/300) | |||||||
|
Дискретность отсчета, мкм |
0,05 | |||||||
|
Масса измеряемой детали, кг, не более |
150, 300* | |||||||
|
Габаритные размеры (длина, |
1710х |
2140х |
2100х |
2420 х |
2350х |
2600х |
2600х | |
|
ширина, высота), мм, не более |
2070х |
2070х |
2700х |
2070х |
2700х |
2100х |
2700х | |
|
2900 |
3060 |
3200 |
3120 |
3200 |
3200 |
3200 | ||
|
Масса, кг, не более |
3800 |
4500 |
6000 |
6000 |
8000 |
10000 |
10000 | |
|
Параметры электропитания |
напряжение (230±23) В или |
(115±11) В переменного тока частотой (48-62) Гц, | ||||||
|
потребляемая мощность не более 2,5 кВт | ||||||||
|
Средний срок службы, лет |
10 | |||||||
|
Наработка на отказ, ч |
10000 | |||||||
* При использовании усиленного измерительного стола.
|
Наименование параметра и единицы измерений |
Значение параметра | |||||
|
ProbeC |
heck 3D | |||||
|
Диапазон измерений линейных размеров, мм: - по оси X |
0-1500 |
0-1750 |
0-1750 |
0-2000 |
0-2000 |
0-2000 |
|
- по оси Y |
0-1350 |
0-650 |
0-1000 |
0-650 |
0-1000 |
0-1350 |
|
- по оси Z |
0-600 |
0-600 |
0-600 |
0-600 |
0-600 |
0-600 |
|
Предел допускаемой случайной | ||||||
|
составляющей погрешности |
1,7 | |||||
|
измерений координат точки, мкм | ||||||
|
Пределы допускаемой абсолютной | ||||||
|
погрешности измерений линейных |
±(1,7+L/300) | |||||
|
размеров, мкм | ||||||
|
Дискретность отсчета, мкм |
0,05 | |||||
|
Масса измеряемой детали, кг, не более |
150, |
300* | ||||
|
Габаритные размеры (длина, |
2600х |
2850х |
2850х |
3100х |
3100х |
3100х |
|
ширина, высота), мм, не более |
3400х |
2100х |
2700х |
2100х |
2700х |
3400х |
|
3200 |
3200 |
3200 |
3200 |
3200 |
3200 | |
|
Масса, кг, не более |
10000 |
11000 |
12000 |
12000 |
13000 |
14000 |
|
Параметры электропитания |
напряжение (230±23) В или (115±11) В переменного тока частотой (48-62) Гц, | |||||
|
потребляемая мощность не более 2,5 кВт | ||||||
|
Средний срок службы, лет |
10 | |||||
|
Наработка на отказ, ч |
10000 | |||||
* При использовании усиленного измерительного стола.
|
Наименование параметра и единицы измерений |
Значение параметра | |||||||
|
ScopeC |
heck FB | |||||||
|
Диапазон измерений линейных размеров, мм: - по оси X |
0-400 |
0-400 |
0-800 |
0-800 |
0-600 |
0-600 | ||
|
- по оси Y |
0-400 |
0-400 |
0-400 |
0-400 |
0-650 |
0-650 | ||
|
- по оси Z |
0-150 |
0-300 |
0-150 |
0-300 |
0-150 |
0-300 | ||
|
Предел допускаемой случайной составляющей погрешности измерений координат точки, мкм: - при использовании бесконтактного | ||||||||
|
оптического щупа |
1,5 | |||||||
|
- при использовании контактного щупа |
1,9 | |||||||
|
Пределы допускаемой абсолютной | ||||||||
|
погрешности измерений линейных размеров по |
При использовании бесконтактного оптического щупа: ±(1,5+L/250) | |||||||
|
одной координате, мкм | ||||||||
|
Пределы допускаемой абсолютной погрешности измерений линейных размеров, | ||||||||
|
мкм: | ||||||||
|
- при использовании бесконтактного | ||||||||
|
оптического щупа |
±(2,9+L/100) | |||||||
|
- при использовании контактного щупа |
±(1,9+L/250) | |||||||
|
Дискретность отсчета, мкм |
0,1 | |||||||
|
Масса измеряемой детали, кг, не более |
50 | |||||||
|
Габаритные размеры (длина, ширина, высота), |
850х |
850х |
1225х |
1225х |
1050х |
1050х | ||
|
мм, не более |
1250х |
1250х |
1250х |
1250х |
1750х |
1750х | ||
|
2170 |
2170 |
2170 |
2170 |
2220 |
2220 | |||
|
Масса, кг, не более |
1000 |
1000 |
1470 |
1470 |
2000 |
2000 | ||
|
Параметры электропитания |
напряжение (230±23) В или (115±11) В переменного тока частотой (48-62) Гц, | |||||||
|
потребляемая мощность не более 1 кВт | ||||||||
|
Средний срок службы, лет |
10 | |||||||
|
Наработка на отказ, ч |
10000 | |||||||
|
Наименование параметра и единицы измерений |
Значение параметра | |||||
|
ScopeCheck FB | ||||||
|
Диапазон измерений линейных размеров, мм: - по оси X |
0-1000 |
0-1000 |
0-1000 |
0-1000 |
0-1500 |
0-1500 |
|
- по оси Y |
0-650 |
0-650 |
0-1000 |
0-1000 |
0-1000 |
0-1000 |
|
- по оси Z |
0-150 |
0-300 |
0-150 |
0-300 |
0-150 |
0-300 |
|
Предел допускаемой случайной составляющей погрешности измерений координат точки, мкм: - при использовании бесконтактного оптического щупа |
1,5 | |||||
|
- при использовании контактного щупа |
1,9 | |||||
|
Пределы допускаемой абсолютной погрешности | ||||||
|
измерений линейных размеров по одной |
При использовании бесконтактного оптического |
щупа: ±(1,5+L/250) | ||||
|
координате, мкм | ||||||
|
Пределы допускаемой абсолютной погрешности | ||||||
|
измерений линейных размеров, мкм: - при использовании бесконтактного оптического | ||||||
|
щупа |
±(2,9+L/100) | |||||
|
- при использовании контактного щупа |
±(1,9+L/250) | |||||
|
Дискретность отсчета, мкм |
0,1 | |||||
|
Масса измеряемой детали, кг, не более |
50 | |||||
|
Габаритные размеры (длина, ширина, высота), |
1450х |
1450х |
1450х |
1450х |
2100х |
2100х |
|
мм, не более |
1750х |
1750х |
2550х |
2550х |
2550х |
2550х |
|
2220 |
2220 |
2220 |
2220 |
2220 |
2220 | |
|
Масса, кг, не более |
2500 |
2500 |
3000 |
3000 |
3500 |
3500 |
|
Параметры электропитания |
напряжение (230±23) В или (115±11) В переменного тока частотой (48-62) Гц, | |||||
|
потребляемая мощность не более 1 кВт | ||||||
|
Средний срок службы, лет |
10 | |||||
|
Наработка на отказ, ч |
10000 | |||||
|
Наименование параметра и единицы измерений |
Значение параметра | |||||||
|
ScopeCheck MB | ||||||||
|
Диапазон измерений линейных размеров, мм: - по оси X |
0-500 |
0-650 |
0-650 |
0-800 |
0-800 |
0-800 |
0-1000 |
0-1000 |
|
- по оси Y |
0-600 |
0-750 |
0-1200 |
0-1000 |
0-1500 |
0-2000 |
0-1200 |
0-1600 |
|
- по оси Z |
0-450 |
0-500 |
0-500 |
0-700 |
0-700 |
0-700 |
0-800 |
0-800 |
|
Предел допускаемой случайной составляющей погрешности |
При использовании бесконтактного оптического щупа: 1,8 | |||||||
|
измерений координат точки, мкм |
±±р/и I1V11VJ1UJVUU11I1I1 1\V111U1\111V1 w | |||||||
|
Пределы допускаемой абсолютной | ||||||||
|
погрешности измерений линейных |
При использовании бесконтактного оптического щупа: ±(1,8+L/500) | |||||||
|
размеров по одной координате, мкм | ||||||||
|
Пределы допускаемой абсолютной погрешности измерений линейных размеров, мкм |
При использовании бесконтактного оптического щупа: ±(2,9+L/300) При использовании контактного щупа: ±(1,9+L/300) | |||||||
|
Дискретность отсчета, мкм |
0,1 | |||||||
|
Масса измеряемой детали, кг, не более |
500 |
500 |
700 |
800 |
1000 |
1200 |
2000 |
2250 |
|
Масса измеряемой детали при | ||||||||
|
использовании стеклянного стола, |
100 | |||||||
|
кг, не более | ||||||||
|
Габаритные размеры (длина, |
1230х |
1230х |
1230х |
1470х |
1470х |
1470х |
1875х |
1875х |
|
ширина, высота), мм, не более |
1560х |
1560х |
2085х |
1980х |
2560х |
3150х |
2600х |
3000х |
|
2550 |
2550 |
2550 |
2950 |
2950 |
2950 |
3050 |
3050 | |
|
Масса, кг, не более |
1200 |
1410 |
1695 |
2465 |
3645 |
4430 |
4325 |
5250 |
|
Параметры электропитания |
напряжение (230±23) В или (115±11) В переменного |
тока частотой (48-62) Гц, | ||||||
|
потребляемая мощность не более 1 кВт | ||||||||
|
Средний срок службы, лет |
10 | |||||||
|
Наработка на отказ, ч |
10000 | |||||||
|
Наименование параметра и единицы |
Значение |
параметра | ||||||
|
измерений |
ScopeCheck MB | |||||||
|
Диапазон измерений линейных размеров, мм: - по оси X |
0-1000 |
0-1000 |
0-1000 |
0-1000 |
0-1200 |
0-1200 |
0-1500 |
0-1500 |
|
- по оси Y |
0-2000 |
0-2500 |
0-1200 |
0-2000 |
0-1600 |
0-2000 |
0-2000 |
0-2500 |
|
- по оси Z |
0-800 |
0-800 |
0-1000 |
0-1000 |
0-1000 |
0-1000 |
0-1200 |
0-1200 |
|
Предел допускаемой случайной составляющей погрешности |
При использовании бесконтактного оптического щупа: 1,8 | |||||||
|
измерений координат точки, мкм |
±±p/Il I1V11VJ1UJVUU11I1I1 1\V111U1\111V1 W А,_Х | |||||||
|
Пределы допускаемой абсолютной | ||||||||
|
погрешности измерений линейных |
При использовании бесконтактного оптического щупа: ±(1,8+L/500) | |||||||
|
размеров по одной координате, мкм | ||||||||
|
Пределы допускаемой абсолютной погрешности измерений линейных размеров, мкм |
Для бесконтактного оптического щупа: ±(2,9+L/300) Для контактного щупа: ±(1,9+L/300) | |||||||
|
Дискретность отсчета, мкм |
0,1 | |||||||
|
Масса измеряемой детали, кг, не более |
2400 |
2750 |
2000 |
2400 |
2300 |
2750 |
3500 |
3750 |
|
Масса измеряемой детали при | ||||||||
|
использовании стеклянного стола, |
100 | |||||||
|
кг, не более | ||||||||
|
Габаритные размеры (длина, |
1875х |
1875х |
1965х |
1965х |
2165х |
2165х |
2570х |
2570х |
|
ширина, высота), мм, не более |
3600х |
4100х |
2600х |
3400х |
3000х |
3400х |
3500х |
4000х |
|
3050 |
3050 |
3490 |
3490 |
3490 |
3490 |
4100 |
4050 | |
|
Масса, кг, не более |
6500 |
8475 |
4350 |
6800 |
6300 |
8115 |
10800 |
11950 |
|
Параметры электропитания |
напряжение (230±23) В или (115±11) В переменного |
тока частотой (48-62) Гц, | ||||||
|
потребляемая мощность не более 1 кВт | ||||||||
|
Средний срок службы, лет |
10 | |||||||
|
Наработка на отказ, ч |
10000 | |||||||
Основные характеристики щупов представлены в таблице 16.
Таблица 16
|
Наименование параметра и единицы измерений |
Значение параметра |
|
Рабочая длина удлинителей контактных щупов, мм |
от 20 до 500 |
|
Рабочая длина оптоволоконных 2D щупов, мм |
от 16 до 120 |
|
Диаметры сферических наконечников оптоволоконных щупов, мкм |
от 20 до 600 |
|
Рабочая длина оптоволоконных 3D щупов, мм |
от 10 до 15 |
Условия эксплуатации:
- диапазон температуры окружающего воздуха, оС от 18 до 22;
- диапазон относительной влажности окружающего воздуха, % от 55 до 65;
- диапазон атмосферного давления, кПа от 84 до 106,7.
