Номер по Госреестру СИ: 49395-12
49395-12 Машины измерительные
(Werth ShaftScope CNC)
Назначение средства измерений:
Машины измерительные Werth ShaftScope CNC (далее - машины) предназначены для двухмерных измерений геометрических параметров сложных деталей различной геометрической формы.

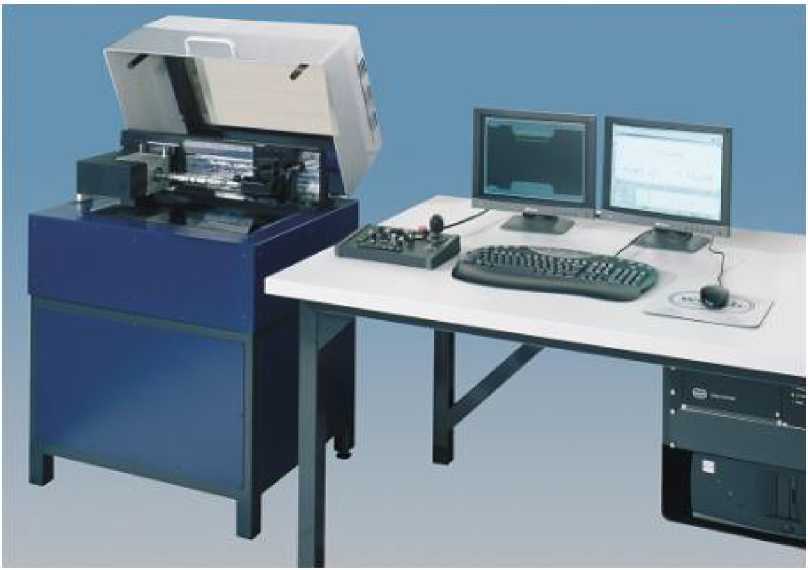

Внешний вид.
Машины измерительные
Рисунок № 1
Общие сведения
Дата публикации - 07.05.2020
Срок свидетельства - 26.03.2017
Номер записи - 138639
ID в реестре СИ - 361039
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Модификации СИ
Werth ShaftScope CNC, TG, 3/5,
Производитель
Изготовитель - Фирма "Werth Messtechnik GmbH"
Страна - ГЕРМАНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.). При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.
Отчет "Количество типов средств измерений в ФГИС АРШИН по разделам областей измерений" предназначен для сравнительного анализа количества утвержденных типов средств измерений, приходящихся на различные разделы областей измерений. Отчет состоит из двух графиков (одной круговой и одной столбчатой диаграммы) и двух интерактивных таблиц. Таблицы обладают функцией поиска и сортировки по любой из колонок.
Стоит отметить, что отнесение того или иного типа СИ к разделу области измерений осуществляется не вручную, а с использованием специального программного алгоритма по ключевым словосочетаниям. При таком подходе качество распределения СИ и покрытие реестра типов СИ АРШИНА зависит от качества, предложенных словосочетаний. По этой причине 20% типов СИ, занесённых в АРШИН автоматически распределить не удалось, что не должно существенно отразиться на процентном соотношением или пропорции между разделами областей измерений.
На круговой диаграмме показано количественное соотношение между разделами областей измерений по количеству утвержденных типов СИ. Ввиду того, что некоторые типы СИ могут входить в разные разделы областей измерений, суммарное количество типов СИ, приведенных на диаграмме будет превышать кол-во типов СИ, представленных в ФГИС АРШИН.
В отличии от круговой диаграммы столбчатая демонстрирует тоже разделение типов СИ по разделам областей измерений, но уже в динамике по годам начиная с 2000 года.
Статистика
Кол-во поверок - 6
Выдано извещений - 2
Кол-во периодических поверок - 3
Кол-во средств измерений - 3
Кол-во владельцев - 2
Усредненный год выпуска СИ - 0
МПИ по поверкам - 21403 дн.
Приказы РСТ, где упоминается данный тип СИ
№186 от 2012.03.25 Об утверждении типов средств измерений (Регистрационный номер в Гос. реестре 49395-12 по 49410-12)
Наличие аналогов СИ: Машины измерительные (Werth ShaftScope CNC)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "Werth Messtechnik GmbH"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
43691-10 01.04.2015 |
Машины координатные измерительные мультисенсорные, Werth ScopeCheck, Werth VideoCheck, Werth ScanCheck, Werth ProbeCheck, Werth EasyScope 3D Фирма "Werth Messtechnik GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
44176-10 01.04.2015 |
Машины координатные измерительные, Werth FlatScope и Werth FlatScope FQ Фирма "Werth Messtechnik GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
49395-12 26.03.2017 |
Машины измерительные, Werth ShaftScope CNC Фирма "Werth Messtechnik GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
62046-15 30.10.2025 |
Машины координатные измерительные, VideoCheck V, VideoCheck V HA, ScopeCheck V Фирма "Werth Messtechnik GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
62048-15 30.10.2025 |
Машины измерительные, QuickInspect Фирма "Werth Messtechnik GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
62992-16 02.09.2025 |
Машины координатные измерительные, VideoCheck, ScopeCheck, EasyScope, ProbeCheck, NanoMatic Фирма "Werth Messtechnik GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
65116-16 15.09.2026 |
Машины измерительные, FlatScope TO, FlatScope WZ, FlatScope FQ Фирма "Werth Messtechnik GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
70606-18 23.03.2028 |
Машины координатные измерительные, VideoCheck DZ HA, VideoCheck DZ, Scope Check FB DZ Фирма "Werth Messtechnik GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
76752-19 28.11.2029 |
Меры длины штриховые, Фирма "Werth Messtechnik GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
2 года |
|
79034-20 01.09.2025 |
Комплекты мер для поверки машин координатно-измерительных, Werth Фирма "Werth Messtechnik GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
2 года |
Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.). При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.
Стоит отметить, что отнесение того или иного типа СИ к разделу области измерений осуществляется не вручную, а с использованием специального программного алгоритма по ключевым словосочетаниям. При таком подходе качество распределения СИ и покрытие реестра типов СИ АРШИНА зависит от качества, предложенных словосочетаний, а оно в случае использования МИ 2803-2014, МИ 2314-2006, МИ 2314-2022 плохое. Практика показала, что существующие наименования типов СИ, представленные в ФГИС АРШИН не придерживаются рекомендаций МИ и хорошая сходимость наблюдается исключительно при ручном формировании массива словосочетаний (например раздел СЧЕТЧИКИ ВОДЫ ТУРБИННЫЕ и электросчетчики).
Отчет "Каталог типов СИ ФГИС АРШИН по разделам областей измерений" сортирует типы СИ в зависимости от выбранного раздела области измерений и представляет их списком в виде удобной для дальнейшей работы таблицы. Таблица обладает функциями поиска и сортировки по любой из колонок.
Таблица содержит минимум 8 колонок:
По каждому типу СИ приведены: номер в гос. реестре с ссылкой, наименование типа СИ, наименование фирмы-производителя, ссылка на описание типа и методику поверки (если они имеются), величина интервала между поверками, а также, количество поверок по годам (начиная с 2020).
Кто поверяет Машины измерительные (Werth ShaftScope CNC)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| АО "КОРПОРАЦИЯ "ТАКТИЧЕСКОЕ РАКЕТНОЕ ВООРУЖЕНИЕ" (РОСС СОБ 3.00210.2014) | 3 | 0 | 3 | 2 | 3 | 0 | 3 | |||
| ФГУП "ВНИИР" (74) | 2 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "КАЛУЖСКИЙ ЦСМ" | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 |
Стоимость поверки Машины измерительные (Werth ShaftScope CNC)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Машины работают с автономным программным обеспечением (далее - ПО) «WinWerth». ПО обеспечивает сбор, хранение, отображение, запись и обработку результатов измерений.
Таблица 1
|
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
|
WinWerth |
31 |
7 |
896a5c50e4d0efb01 |
MD5 |
|
688d0602df1cc68 |
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «С» по МИ 3286-2010.
Влияние ПО на метрологические характеристики учтено при нормировании метрологи -ческих характеристик.
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на алюминиевый стол машины в виде наклейки, а также на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Методика измерений приведена в документе «Машины измерительные Werth ShaftScope CNC. Руководство по эксплуатации», 2011 год.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к машинам координатным измерительным Werth ShaftScope CNC:1. МИ 2060-90. «ГСИ. Государственная поверочная схема для средств измерений длины в диапазоне 140-6^50 м и длин волн в диапазоне 0,2^50 мкм».
2. Техническая документация фирмы «Werth Messtechnik GmbH», Германия.
Поверка
Поверкаосуществляется по документу «Машины измерительные Werth ShaftScope CNC. Методика поверки. МП 2512-0019-2011», утвержденному ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» в декабре 2011 г.
Основными средствами поверки являются меры длины концевые плоскопараллельные эталонные 3 разряда по МИ 2060-90.
Изготовитель
фирма "Werth Messtechnik GmbH", Германия Siemensstrasse, 19
35394, Giessen (Germany) Тел.: (+49) (0) 6-41-79-38-943 Факс: (+49) (0) 6-41-79-38-743
www.werthmesstechnik.de
Заявитель
ЗАО НПФ «Уран»
Адрес: 198099, Россия, Санкт-Петербург, ул. Промышленная, д. 5
Тел./факс: (812) 335-09-75
Принцип действия машин основан на считывании с измерительных шкал данных, соответствующих интервалам перемещения оптических датчиков перемещений по осям X, Y.
Машины состоят из алюминиевого стола с измерительным столиком, центров или поворотной оси для крепления детали, встроенных измерительных шкал и оптических датчиков перемещений, осветительной системы, оптоэлектронного измерительного блока, системы обработки изображений с CCD-камерой, вычислительного блока, контроллера, блока программного управления или электронного пульта для ручного управления, персонального компьютера (далее - ПК) в комплекте с двумя мониторами, стола для вычислительного блока, блока программного управления и ПК.
Машины укомплектованы одним из следующих объективов: объективом WerthZoom c увеличением от 0,5 до 3,0 крат; телецентрической оптической системой с увеличением 0,2 крат (стандартной; с высоким разрешением); телецентрической оптической системой с увеличением 0,4 крат (стандартной; с высоким разрешением).
Алюминиевый стол машин имеет регулируемые опоры для установки по уровню.
Существует четыре исполнения машин, которые различаются диапазоном измерений линейных размеров.
Внешний вид машин представлен на рисунке 1.
Рисунок 1 - Внешний вид машины
Комплектность машин приведена в таблице 3.
Таблица 3
|
№ п/п |
Наименование |
Кол-во, шт. |
|
1 |
Машина |
1 |
|
2 |
Электронный пульт для ручного управления или блок программного управления * |
1 |
|
3 |
Программное обеспечение WinWerth |
1 |
|
4 |
Оптический датчик перемещений |
2 |
|
5 |
ПК с двумя мониторами |
1 |
|
6 |
Стол для вычислительного блока, блока программного управления и ПК |
1 |
|
7 |
Центры или поворотная ось для крепления детали* |
1 |
|
8 |
Методика поверки |
1 |
|
9 |
Руководство по эксплуатации |
1 |
*- по требованию заказчика
-
1. Диапазон и пределы допускаемой абсолютной погрешности измерений линейных размеров, дискретность, масса измеряемого изделия, габаритные размеры и масса машин приведены в таблице 2.
Таблица 2
|
Наименование характеристики, единицы величин |
Исполнение/Значение характеристики | |||
|
ShaftScope 400 CNC |
ShaftScope 650 CNC |
ShaftScope 800 CNC |
ShaftScope 1000 CNC | |
|
1 |
2 |
3 |
4 |
5 |
|
Диапазон измерений линейных размеров, мм: по координате X |
0-400 |
0-650 |
0-800 |
0-1000 |
|
по координате Y |
0-200 |
0-200 |
0-200 |
0-200 |
|
Пределы допускаемой абсо- |
Для телецентрической оптической системы 0,2 крат | |||
|
лютной погрешности изме- |
стандартной: |
±(9,0+L /100) | ||
|
рений линейных размеров |
с высоким разрешением: ±(4,9+L/100) | |||
|
по одной координате, мкм |
Для телецентрической оптической системы 0,4 крат | |||
|
стандартной |
: ±(4,5+L/100) | |||
|
с высоким разрешением: ±(2,5+L/100) | ||||
|
Для объектива WerthZoom (0,5-3,0) крат |
±(2,5+L/120) | |||
|
Пределы допускаемой абсо- |
Для телецентрической оптической системы 0,2 крат | |||
|
лютной погрешности изме- |
стандартной: ±(9,0+L/75) | |||
|
рений линейных |
с высоким разрешением: ±(5,5+L/75) | |||
|
размеров, мкм |
Для телецентрической оптической системы 0,4 крат | |||
|
стандартной: ±(4,9+L/75) | ||||
|
с высоким разрешением: ±(2,9+L/75) | ||||
|
Для объектива WerthZoom (0,5-3,0) крат |
±(2,9+L/100) | |||
|
Дискретность, мкм |
0,1 | |||
|
Диаметр измеряемой детали, мм, не более |
160 | |||
|
Масса измеряемой детали, кг, не более |
30 | |||
|
1 |
2 |
3 |
4 |
5 |
|
Габаритные размеры, мм, не более: - длина; |
770 |
1120 |
1320 |
1520 |
|
- ширина; |
580 |
580 |
580 |
580 |
|
- высота. |
1350 |
1350 |
1350 |
1350 |
|
Масса, кг, не более |
200 |
360 |
500 |
560 |
* L - измеряемая длина в мм.
-
2. Питание от сети переменного тока с параметрами:
-
- напряжение, В..................................................................................... 220±10;
-
- частота, Гц............................................................................................50±12.
-
3. Потребляемая мощность, Вт, не более............................................................500.
-
4. Условия эксплуатации:
-
- диапазон температуры окружающего воздуха, °С.................................от +18 до +22;
-
- диапазон относительной влажности окружающего воздуха, %...........................от 40 до 70;
-
- диапазон атмосферное давление, кПа..............................................от 84,0 до 106,7.
-
5. Средний срок службы, лет.............................................................................5.
-
6. Наработка на отказ, ч......................................................................................................5000.
