62046-15 Машины координатные измерительные
(VideoCheck V, VideoCheck V HA, ScopeCheck V)

Назначение средства измерений:
Машины координатные измерительные моделей VideoCheck V, VideoCheck V HA, ScopeCheck V (далее «машины») предназначены для автоматизированных измерений линейных размеров изделий, имеющих ось вращения.

сертификация программного обеспечения
Внешний вид. Машины координатные измерительные, http://oei-analitika.ru рисунок № 1
Внешний вид.
Машины координатные измерительные
Рисунок № 1

Общие сведения

Дата публикации -
Срок свидетельства - 30.10.2025
Номер записи -
ID в реестре СИ - 375507
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

Производитель

Изготовитель - Фирма "Werth Messtechnik GmbH"
Страна - ГЕРМАНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да

Барнаул - административный центр Алтайского края и одноименного городского округа. Население города составляет 630 877 человек. Расположен на юге Западной Сибири при впадении реки Барнаулки в Обь. Возник в 1730-х годах и развивался как поселение при сереброплавильном заводе Акинфия Демидова. В настоящее время это крупный транспортный узел, промышленный, культурный, медицинский и образовательный центр Сибири.

Большинство крупных промышленных предприятий расположены в северной, западной и южной частях города. Основу промышленного комплекса составляют 126 крупных и средних предприятий, на которых работают 22 000 человек.

Индекс промышленного производства в Барнауле составляет 105,5%. Наибольший рост объемов показывают предприятия по производству транспортных средств, оборудования и металлообработки; химической промышленности; обрабатывающей промышленности.

В 2017 году промышленными предприятиями Барнаула отгружено товаров собственного производства, выполнено работ и услуг на сумму 82,6 млрд рублей. Доля Барнаула в общем объеме отгруженной промышленной продукции Алтайского края составляет 23,7%.

Отчет "Анализ рынка поверки в Барнауле" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Барнаул.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 3 000 руб.

Статистика

Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.

Наличие аналогов СИ: Машины координатные измерительные (VideoCheck V, VideoCheck V HA, ScopeCheck V)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель
62046-15 Машины координатные измерительные (VideoCheck V, VideoCheck V HA, ScopeCheck V)
Фирма "Werth Messtechnik GmbH" (ГЕРМАНИЯ )
68342-17 Машины координатные измерительные (КИМ-500, КИМ-750, КИМ-1000, КИМ-1200, КИМ-1400, КИМ-1800)
ООО "Лапик" (РОССИЯ г.Саратов)
62046-15 Машины координатные измерительные (VideoCheck V, VideoCheck V HA, ScopeCheck V)
Фирма "Werth Messtechnik GmbH" (ГЕРМАНИЯ )
69917-17 Машины координатные измерительные (КИМ-1000П)
Общество с ограниченной ответственностью "Лапик" (ООО "Лапик") (РОССИЯ г. Саратов)

Все средства измерений Общество с ограниченной ответственностью "Лапик" (ООО "Лапик")

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
43691-10
01.04.2015
Машины координатные измерительные мультисенсорные, Werth ScopeCheck, Werth VideoCheck, Werth ScanCheck, Werth ProbeCheck, Werth EasyScope 3D
Фирма "Werth Messtechnik GmbH" (ГЕРМАНИЯ )
ОТ
1 год
44176-10
01.04.2015
Машины координатные измерительные, Werth FlatScope и Werth FlatScope FQ
Фирма "Werth Messtechnik GmbH" (ГЕРМАНИЯ )
ОТ
1 год
49395-12
26.03.2017
Машины измерительные, Werth ShaftScope CNC
Фирма "Werth Messtechnik GmbH" (ГЕРМАНИЯ )
ОТ
1 год
62046-15
30.10.2025
Машины координатные измерительные, VideoCheck V, VideoCheck V HA, ScopeCheck V
Фирма "Werth Messtechnik GmbH" (ГЕРМАНИЯ )
ОТ
МП
1 год
62048-15
30.10.2025
Машины измерительные, QuickInspect
Фирма "Werth Messtechnik GmbH" (ГЕРМАНИЯ )
ОТ
МП
1 год
62992-16
02.09.2025
Машины координатные измерительные, VideoCheck, ScopeCheck, EasyScope, ProbeCheck, NanoMatic
Фирма "Werth Messtechnik GmbH" (ГЕРМАНИЯ )
ОТ
МП
1 год
65116-16
15.09.2026
Машины измерительные, FlatScope TO, FlatScope WZ, FlatScope FQ
Фирма "Werth Messtechnik GmbH" (ГЕРМАНИЯ )
ОТ
МП
1 год
70606-18
23.03.2028
Машины координатные измерительные, VideoCheck DZ HA, VideoCheck DZ, Scope Check FB DZ
Фирма "Werth Messtechnik GmbH" (ГЕРМАНИЯ )
ОТ
МП
1 год
76752-19
28.11.2024
Меры длины штриховые, Нет данных
Фирма "Werth Messtechnik GmbH" (ГЕРМАНИЯ )
ОТ
МП
2 года
79034-20
01.09.2025
Комплекты мер для поверки машин координатно-измерительных, Werth
Фирма "Werth Messtechnik GmbH" (ГЕРМАНИЯ )
ОТ
МП
2 года

Нижний Новгород - город в России, административный центр городского округа, центр и район города Приволжского федерального округа. Расположен в центре Восточно-Европейской зоны наблюдения при слиянии Оки и Волги. Ока делит город на две части - берега на Дятловых горах и подходы к ее левой низменности. В период с 1932 по 1990 год город назывался Горький (в честь появления Максима Горького).

Нижний Новгород расположен в 400 км к востоку от Москвы, а транспортный коридор между двумя городами выделяется как конурбация Москва - Нижний Новгород.

Известен как крупный центр судостроения, авиации, автомобилестроения и информационных технологий. В период с 1959 по 1991 год город был закрыт для иностранцев, но в настоящее время является крупнейшим центром речного круизного туризма в России и местом проведения международных выставок различного профиля на базе Нижегородской ярмарки.

Муниципальное образование "город Нижний Новгород" является городским округом, городом областного значения. Площадь: 46 000 га. Население Нижнего Новгорода с подчиненными населенными пунктами (по состоянию на 1 января 2014 года): 1 272 719 человек.

Нижегородская область и ее областной центр - это территория с преобладанием русского населения, которое, согласно последней переписи, составило 95% всех жителей. Однако в Нижнем Новгороде проживает около 100 различных национальностей. В настоящее время в городе официально зарегистрировано 28 национально-культурных обществ. Официальным и общепринятым языком является русский.

На крупных и средних предприятиях города в реальном секторе экономики занято около 223 тысяч человек (38% от общего числа работающих в городе).

Доля города в основных показателях Нижегородской области по следующим направлениям: обрабатывающие производства составляет 28%, розничная торговля - 55,5%, платные услуги - 82,2%, общественное питание 54,8%. Наиболее развитыми отраслями промышленности являются машиностроение и металлообработка, пищевая, черная и цветная металлургия, медицинская, легкая и деревообрабатывающая, машиностроение и металлообработка.

Отчет "Анализ рынка поверки в Нижнем Новгороде" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Нижний Новгород.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 3 000 руб.

Кто поверяет Машины координатные измерительные (КИМ-1000П)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2024 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические

Стоимость поверки Машины координатные измерительные (КИМ-1000П)

Организация, регион Стоимость, руб Средняя стоимость

Программное обеспечение

Машины работают с автономным программным обеспечением WinWerth (ПО), входящим в комплект поставки. ПО обеспечивает сбор, запись, обработку, передачу и отображение результатов измерений.

Таблица 1

Идентификационные данные (признаки)

Значение

WinWerth

8.XX

Идентификационное наименование ПО

Номер версии (идентификационный номер)

ПО

Цифровой идентификатор ПО

1fb937c5c98b59c57d7f657ec4076d9c (MD5),

файл «winwerth.exe»

Другие идентификационные данные (если имеются)

При нормировании метрологических характеристик учтено влияние ПО. Уровень защиты ПО по Р 50.2.077-2014 средний.


Знак утверждения типа

Знак утверждения типа

наносится резиновым клише на титульный лист руководства по эксплуатации и на наружную сторону корпуса машин в виде наклейки.


Сведения о методиках измерений

Сведения о методиках (методах) измерений

Методика измерений приведена в документе «Машины координатные измерительные моделей VideoCheck V, VideoCheck V HA, ScopeCheck V. Руководство по эксплуатации», 2015 год.


Нормативные и технические документы

Нормативные и технические документы, устанавливающие требования к машинам координатным измерительным моделей VideoCheck V, VideoCheck V HA, ScopeCheck V

1. ГОСТ Р 8.763-2011 ГСИ. Государственная поверочная схема для средств измерений длины в диапазоне от 1 х 10-9 до 50 м и длин волн в диапазоне от 0,2 до 50 мкм.

2. Техническая документация фирмы «Werth Messtechnik GmbH», Германия.

Поверка

Поверка

осуществляется по документу МП 2512-0003-2015 «Машины координатные измерительные моделей VideoCheck V, VideoCheck V HA, ScopeCheck V. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» 15 мая 2015 г.

Основными средствами поверки являются эталонные плоскопараллельные концевые меры длины 3-го разряда по ГОСТ Р 8.763-2011, калибры-пробки гладкие 2-го разряда по ГОСТ Р 8.763-2011.


Изготовитель


Фирма «Werth Messtechnik GmbH», Германия
Адрес: Siemensstrasse, 19, D-35394, Giessen, Germany

Заявитель


ЗАО НПФ «Уран»
ИНН 7805269568
Адрес: 198099, Россия, г. Санкт-Петербург, ул. Промышленная, д. 5
Телефон: (812) 335-09-75

Испытательный центр


ГЦИ СИ ФГУП «ВНИИМ им. Д. И. Менделеева»
Адрес: 190005, Россия, г. Санкт-Петербург, Московский пр., д. 19
Телефон: (812) 251-76-01, факс: (812) 713-01-14

Принцип действия машин основан на считывании с измерительных шкал при помощи дифракционных оптических энкодеров значений измеряемой длины, соответствующей интервалу перемещений щупа по осям X, Y.

Машины состоят из станины с вертикально расположенными направляющими для перемещения измерительного щупа, вертикально расположенным суппортом для установки, крепления и вращения измеряемой детали, встроенных измерительных шкал, персонального компьютера.

Станина машин имеет регулируемые опоры для установки по уровню.

Машины оснащены бесконтактным оптическим щупом, представляющим собой оптическую проекционную систему, работающую в проходящем или отраженном свете.

Машины могут комплектоваться системой температурной компенсации, контактным щупом, контактным оптоволоконным 2D щупом, контактным оптоволоконным 3D щупом, лазерным бесконтактным щупом, центрами для крепления детали.

Управление перемещением по осям осуществляется при помощи электронного пульта для ручного управления и программного обеспечения машины.

Модели машин отличаются пределами допускаемой абсолютной погрешности измерений.

Исполнения машин отличаются диапазоном измерений.

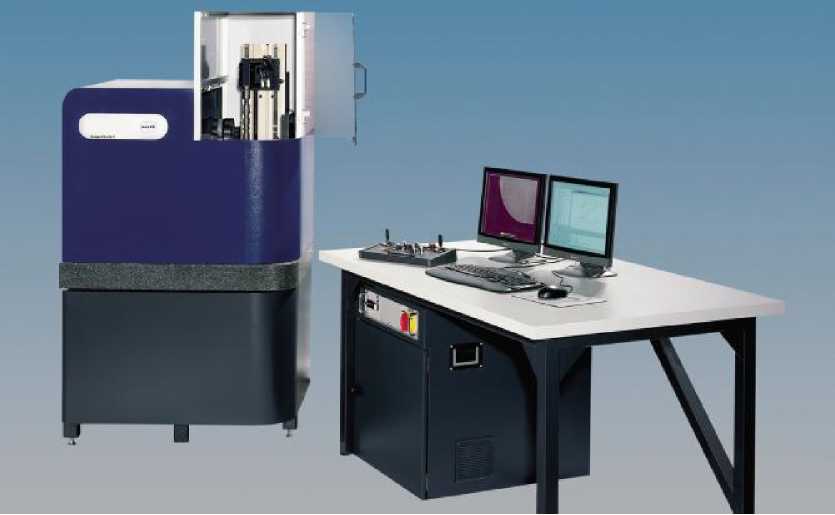

Внешний вид. Машины координатные измерительные (КИМ-1000П), http://oei-analitika.ru

Рисунок 1 - Общий вид машины


Комплектность машин представлена в таблице 3.

Таблица 3

№ п/п

Наименование

Количество, шт.

1

Машина

1

2

Электронный пульт для ручного управления

1

3

Оптический бесконтактный щуп

1

4

Приспособление для крепления концевых мер длины

1

5

Лазерный бесконтактный щуп *

1

6

Контактный щуп *

1

7

Контактный оптоволоконный 2D щуп *

1

8

Контактный оптоволоконный 3D щуп *

1

9

Центра для крепления деталей *

1

10

Система температурной компенсации *

1

11

Персональный компьютер

1

12

Программное обеспечение WinWerth

1

13

Руководство по эксплуатации

1

14

Методика поверки МП 2512-0003-2015

1

* поставляется по требованию заказчика.


Основные метрологические и технические характеристики машин представлены в таблице 2.

Таблица 2

Наименование параметра и единицы измерений

Значение параметра

ScopeCheck V

VideoCheck V

VideoCheck V HA

Диапазон измерений линейных размеров, мм: - по оси X

0-200

0-500

0-800

0-300

0-500

0-300

0-500

- по оси Y

0-140

0-250

0-250

0-200

0-200

0-200

0-200

Пределы допускаемой абсолютной погрешности

измерений линейных размеров по одной

±(1,5+L*/200)

±(1,1+L/500)

±(0,25+L/900)

координате, мкм

Пределы допускаемой абсолютной погрешности

±(2,9+L/100)

±(2,0+L/300)

±(1,5+L/500)

измерений линейных размеров, мкм

Дискретность отсчета, мкм

0,1

0,1

0,01

Масса измеряемой детали, кг, не более

10

15

50

Габаритные размеры (длина, ширина, высота),

954х

1003 х

1003х

1435х

1435х

1435х

1435х

мм, не более

702 х

1029х

1030х

1151х

1151х

1151х

1151х

1892

2170

2655

1900

2100

1900

2100

Масса, кг, не более

1300

1600

2000

2200

2400

2200

2400

Параметры электропитания

напряжение (230±23) В

или (115±11) В переменного тока частотой (48-62) Гц,

потребляемая мощность не более 2,5 кВт

Средний срок службы, лет

10

Наработка на отказ, ч

10000

* L - измеряемая длина в мм.

Условия эксплуатации:

о

- диапазон температуры окружающего воздуха, С

20±1 для моделей ScopeCheck V, VideoCheck V; 20±0,1 для модели VideoCheck V HA;

от 55 до 65; от 84 до 106,7.

- диапазон относительной влажности окружающего воздуха, %

- диапазон атмосферного давления, кПа
