Номер по Госреестру СИ: 70526-18
70526-18 Резервуары стальные вертикальные цилиндрические с понтоном
(РВСП-30000)
Назначение средства измерений:
Резервуары стальные вертикальные цилиндрические с понтоном РВСП-30000 предназначены для измерений объема при приеме, хранении и отпуске нефти и нефтепродуктов.

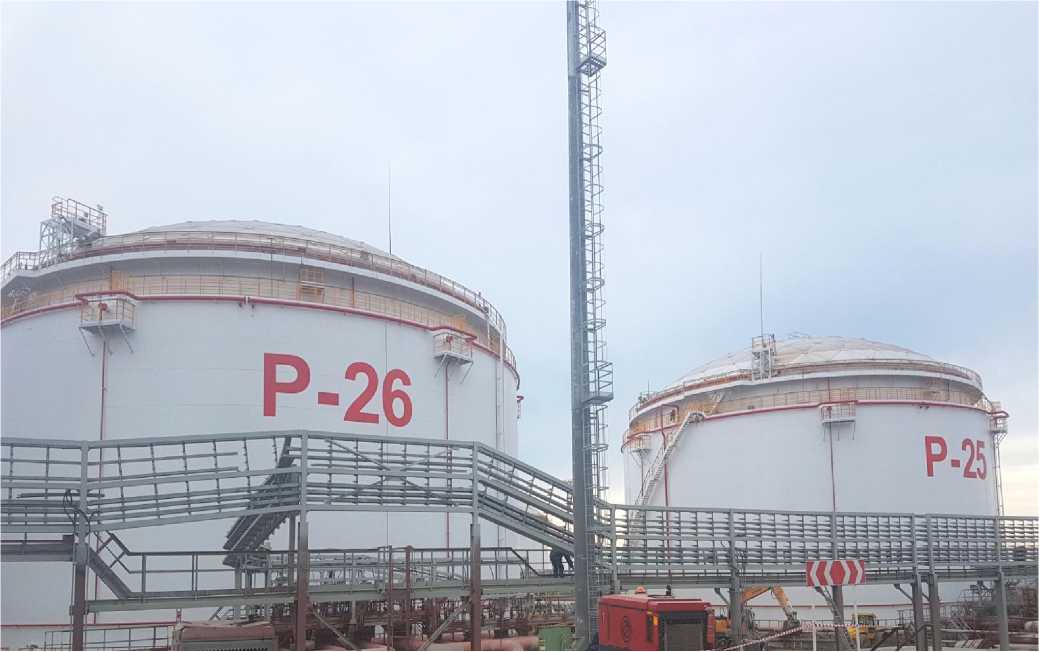

Внешний вид.
Резервуары стальные вертикальные цилиндрические с понтоном
Рисунок № 1
Знак утверждения типа
Знак утверждения типа наносится в виде наклейки на титульный лист паспорта
Сведения о методиках измерений
Сведения о методиках (методах) измерений
ГОСТ Р 8.595-2004 ГСИ. Масса нефти и нефтепродуктов. Общие требования к методикам выполнения измерений
Нормативные и технические документы
Нормативные документы, устанавливающие требования к резервуарам стальным вертикальным цилиндрическим с понтоном РВСП-30000ГОСТ 31385-2016 Резервуары вертикальные цилиндрические стальные для нефти и нефтепродуктов . Общие технические условия
ГОСТ 8.470-82 ГСИ. Государственная поверочная схема для средств измерений объема жидкости
МИ 3144-2008 ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки электронно-оптическим методом
Поверка
Поверкаосуществляется по МИ 3144-2008 «ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки электронно-оптическим методом».
Основные средства поверки:
- Рулетка измерительная с грузом Р30Н2Г 2-го класса точности по ГОСТ 7502-98, с верхним пределом измерений 30 м, регистрационный № 46391-11;
- Рулетка измерительная Р50Н2К 2-го класса точности по ГОСТ 7502-98, с верхним пределом измерений 50 м, регистрационный № 46391-11;
- Тахеометр электронный SOKKIA NET1200 СКО измерений расстояний 1,0 мм, СКО измерений углов 1", регистрационный № 29652-05;
- Нивелир компенсаторный VEGA L24 погрешность ±2 мм, регистрационный № 54719-13;
-
- Расходомер массовый Promass 83F диапазон измерений от 10 до 70 м3/ч, погрешность ±0,1 %, регистрационный № 15201-07;
-
- Толщиномер ультразвуковой А1207 диапазон измерений от 0,8 до 30 мм, погрешность ±0,1 мм, регистрационный № 48244-11;
-
- Анемометр с функцией измерения температуры Testo-410-1 диапазон измерений от минус 10 до плюс 50 °С, погрешность ±0,5 °С, регистрационный № 38735-08;
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и на титульный лист градуировочной таблицы резервуара, заверяется подписью поверителя.
Изготовитель
Закрытое акционерное общество «Таманьнефтегаз» (ЗАО «Таманьнефтегаз»)
ИНН 2352013076
Адрес: 353535, Краснодарский край, Темрюкский район, пос. Волна, ул. Таманская, 8 Телефон (факс): 8(86148)6-09-73 / 6-09-74
Web-сайт: tamanneftegas.ru
E-mail: info@tamanneftegas.ru
Испытательный центр
Общество с ограниченной ответственностью «Сочи-Стандарт» Адрес: 354053, Россия, Краснодарский край, г. Сочи, ул. Крымская, 25/3 «А»
Телефон (факс): 8(862)250-13-03
Web-сайт: http://s-std.ru
E-mail: sochi@s-std.ru
Резервуары представляют собой закрытые стальные сосуды в виде вертикально установленных цилиндров, с днищами и стационарными крышами с понтоном, с защитной стенкой.
Резервуары установлены на бетонных фундаментах, оборудованы кольцевыми лестницами, люками-лазами для обслуживания во время эксплуатации. Крыша резервуаров купольная каркасная.
Резервуары оснащены трубопроводами приема и выдачи нефти и нефтепродуктов, предохранительными клапанами, контрольно-измерительными приборами, средствами автоматики, и имеют наружные и внутренние антикоррозионные покрытия.
Общий вид резервуаров представлен на рисунке 1.
Рисунок 1 - Общий вид резервуаров
Пломбирование резервуаров стальных вертикальных цилиндрических РВСП-30000 не предусмотрено.
Программное обеспечение отсутствует.
Таблица 1
|
Наименование характеристики |
Значение |
|
Номинальная вместимость резервуара, м3 |
30000 |
|
Пределы допускаемой относительной погрешности определения вместимости, % |
±0,05 |
|
Габаритные размеры | |
|
- внутренний диаметр, мм |
39900 |
|
- высота цилиндрической части, мм |
24026 |
|
Масса, не более, кг |
1010629 |
|
Условия эксплуатации | |
|
- температура окружающего воздуха, °С |
от -26 до +43 |
|
Срок эксплуатации, лет |
30 |
|
Класс (группа) опасности сосуда |
КС-3б |
