Сведения о средстве измерений: 78195-20 Резервуары стальные вертикальные цилиндрические с понтоном

Номер по Госреестру СИ: 78195-20
78195-20 Резервуары стальные вертикальные цилиндрические с понтоном
(РВСП-40000)

Назначение средства измерений:
Резервуары стальные вертикальные цилиндрические с понтоном РВСП-40000 предназначены для измерений объема при приеме, хранении и отпуске светлых нефтепродуктов.

сертификация программного обеспечения
Внешний вид. Резервуары стальные вертикальные цилиндрические с понтоном, http://oei-analitika.ru рисунок № 1
Внешний вид.
Резервуары стальные вертикальные цилиндрические с понтоном
Рисунок № 1

Общие сведения

Дата публикации - 27.05.2020
Срок свидетельства -
Номер записи - 177215
ID в реестре СИ - 1228811
Тип производства - единичное
Описание типа

Поверка

Интервал между поверками по ОТ - 5 лет
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

Нет модификации,

Производитель

Изготовитель - ЗАО "Таманьнефтегаз"
Страна - РОССИЯ
Населенный пункт - пос.Волна
Уведомление о начале осуществления предпринимательской деятельности - Да

Серия графиков, показывающих обобщенную статистику частоты применения эталонов в динамике по годам.
Под эталонами понимаются: государственные первичные эталоны; СИ в качестве эталонов и аттестованные эталоны единиц величин.
Всего отчет содержит 8 столбчатых диаграмм.

Бесплатный

Статистика

Кол-во поверок - 8
Выдано извещений - 0
Кол-во периодических поверок - 4
Кол-во средств измерений - 2
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 1630 дн.

Приказы РСТ, где упоминается данный тип СИ

№841 от 2020.04.27 ПРИКАЗ. Об утверждении типов средств измерений 43 шт Грачева

Наличие аналогов СИ: Резервуары стальные вертикальные цилиндрические с понтоном (РВСП-40000)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений ЗАО "Таманьнефтегаз"

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
48151-11

Резервуары стальные горизонтальные цилиндрические номинальной вместимостью 600 м3, РГС-600
ЗАО "Таманьнефтегаз" (РОССИЯ пос.Волна)
ОТ
5 лет
48152-11

Резервуары стальные вертикальные цилиндрические с понтоном с защитной стенкой номинальной вместимостью 40000 м3, РВСП-40000
ЗАО "Таманьнефтегаз" (РОССИЯ пос.Волна)
ОТ
5 лет
48160-11

Резервуары стальные горизонтальные цилиндрические номинальной вместимостью 600 м3, РГС-600
ЗАО "Таманьнефтегаз" (РОССИЯ пос.Волна)
ОТ
5 лет
48161-11

Резервуары стальные горизонтальные цилиндрические номинальной вместимостью 600 м3, РГС-600
ЗАО "Таманьнефтегаз" (РОССИЯ пос.Волна)
ОТ
5 лет
50190-12

Система автоматизированная информационно-измерительная коммерческого учета электрической энергии (АИИС КУЭ) ПС "ВОЛНА" ЗАО "Таманьнефтегаз",
ЗАО "Таманьнефтегаз" (РОССИЯ пос.Волна)
ОТ
МП
4 года
51048-12

Резервуар стальной горизонтальный цилиндрический номинальной вместимостью 25 м3, РГС-25
ЗАО "Таманьнефтегаз" (РОССИЯ пос.Волна)
ОТ
5 лет
51049-12

Резервуар стальной горизонтальный цилиндрический номинальной вместимостью 50 м3, РГС-50
ЗАО "Таманьнефтегаз" (РОССИЯ пос.Волна)
ОТ
5 лет
51050-12

Резервуар стальной горизонтальный цилиндрический номинальной вместимостью 50 м3, РГС-50
ЗАО "Таманьнефтегаз" (РОССИЯ пос.Волна)
ОТ
5 лет
51052-12

Резервуары стальные вертикальные цилиндрические с теплоизолированной стенкой номинальной вместимостью 30000 м3, РВС-30000
ЗАО "Таманьнефтегаз" (РОССИЯ пос.Волна)
ОТ
5 лет
51053-12

Резервуары стальные вертикальные цилиндрические с теплоизолированной стенкой номинальной вместимостью 30000 м3, РВС-30000
ЗАО "Таманьнефтегаз" (РОССИЯ пос.Волна)
ОТ
5 лет
51287-12

Резервуар стальной горизонтальный цилиндрический номинальной вместимостью 10 м3, РГС-10
ЗАО "Таманьнефтегаз" (РОССИЯ пос.Волна)
ОТ
5 лет
51288-12

Резервуар стальной горизонтальный цилиндрический номинальной вместимостью 16 м3, РГС-16
ЗАО "Таманьнефтегаз" (РОССИЯ пос.Волна)
ОТ
5 лет
58264-14

Резервуары стальные вертикальные цилиндрические с теплоизолированной стенкой номинальной вместимостью 200 м3, РВС-200
ЗАО "Таманьнефтегаз" (РОССИЯ пос.Волна)
ОТ
5 лет
58267-14

Резервуары стальные горизонтальные цилиндрические номинальной вместимостью 10 м3, РГС-10
ЗАО "Таманьнефтегаз" (РОССИЯ пос.Волна)
ОТ
5 лет
58880-14

Резервуары стальные вертикальные цилиндрические с понтоном с защитной стенкой номинальной вместимостью 40000 м3, РВСП-40000
ЗАО "Таманьнефтегаз" (РОССИЯ пос.Волна)
ОТ
5 лет
67345-17

Резервуары стальные вертикальные цилиндрические с понтоном номинальной вместимостью 20000 м3, РВСП-20000
ЗАО "Таманьнефтегаз" (РОССИЯ пос.Волна)
ОТ
5 лет
70526-18

Резервуары стальные вертикальные цилиндрические с понтоном, РВСП-30000
ЗАО "Таманьнефтегаз" (РОССИЯ пос.Волна)
ОТ
МП
5 лет
72479-18

Резервуары стальные горизонтальные цилиндрические, РГС-50
ЗАО "Таманьнефтегаз" (РОССИЯ пос.Волна)
ОТ
МП
5 лет
76715-19

Резервуары стальные горизонтальные цилиндрические, РГ-60
ЗАО "Таманьнефтегаз" (РОССИЯ пос.Волна)
ОТ
МП
5 лет
76590-19

Резервуары шаровые, РШ-5000
ЗАО "Таманьнефтегаз" (РОССИЯ пос.Волна)
ОТ
МП
5 лет
78195-20

Резервуары стальные вертикальные цилиндрические с понтоном, РВСП-40000
ЗАО "Таманьнефтегаз" (РОССИЯ пос.Волна)
ОТ
МП
5 лет
78721-20

Резервуары стальные горизонтальные цилиндрические, РГС-60
ЗАО "Таманьнефтегаз" (РОССИЯ пос.Волна)
ОТ
МП
5 лет

Отчет позволяет вывести информацию о всех поверках, выполненных с применением аттестованных эталонов единиц величин.
На первом этапе работы отчета по поисковой фразе ищется один или несколько эталонов. Длина поисковой фразы должна быть не менее 5 символов. Поиск осуществляется по номеру эталона, названию, владельцу или номеру ГЭТ. Далее, щелкнув по колонке [количество поверок] можно перейти к списку поверок, выполненных с применением выбраненного эталона.

Стоимость 200 руб. или по подписке

Кто поверяет Резервуары стальные вертикальные цилиндрические с понтоном (РВСП-40000)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2025 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ООО "СОЧИ-СТАНДАРТ"
(RA.RU.311542)
  • 4 0 0 0 0 0 0
    ООО "СОЧИ-СТАНДАРТ"
    (RA.RU.311542)
  • Нет модификации
  • 4 2 0 4 0 4 0 4

    Стоимость поверки Резервуары стальные вертикальные цилиндрические с понтоном (РВСП-40000)

    Организация, регион Стоимость, руб Средняя стоимость

    Программное обеспечение

    отсутствует.


    Знак утверждения типа

    Знак утверждения типа наносится в виде наклейки на титульный лист паспорта


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений

    отсутствуют.


    Нормативные и технические документы

    Нормативные документы, устанавливающие требования к резервуарам стальным вертикальным цилиндрическим с понтоном РВСП-40000

    ГОСТ 31385-2016 Резервуары вертикальные цилиндрические стальные для нефти и нефтепродуктов. Общие технические условия

    Государственная поверочная схема для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расхода жидкости, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 07.02.2018 г. № 256, с изменениями, утвержденными Федеральным агентством по техническому регулированию и метрологии от 21.08.2018 г. № 1718

    МИ 3144-2008 ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки электронно-оптическим методом

    Поверка

    Поверка

    осуществляется по документу МИ 3144-2008 ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки электронно-оптическим методом.

    Основные средства поверки:

    - Рулетка измерительная с грузом Р30Н2Г 2-го класса точности по ГОСТ 7502-98, с верхним пределом измерений 30 м, регистрационный № 46391-11;

    - Рулетка измерительная Р50Н2К 2-го класса точности по ГОСТ 7502-98, с верхним пределом измерений 50 м, регистрационный № 46391-11;

    - Тахеометр электронный SOKKIA NET1200 СКО измерений расстояний 1,0 мм, СКО измерений углов 1", регистрационный № 29652-05;

    - Нивелир компенсаторный VEGA L24 погрешность ±2 мм , регистрационный № 54719-13;

    • - Расходомер массовый Promass 83F диапазон измерений от 10 до 70 м3/ч, погрешность ±0,1 %, регистрационный № 15201-07;

    • - Толщиномер ультразвуковой А1207 диапазон измерений от 0,8 до 30 мм, погрешность ±0,1 мм, регистрационный № 48244-11;

    • - Анемометр с функцией измерения температуры Testo-410-1 диапазон измерений от минус 10 до плюс 50 °С, погрешность ±0,5 °С, регистрационный № 38735-08;

    Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

    Знак поверки наносится на свидетельство о поверке и на титульный лист градуировочной таблицы резервуара, заверяется подписью поверителя.


    Изготовитель


    Закрытое акционерное общество «Таманьнефтегаз» (ЗАО «Таманьнефтегаз»)
    ИНН 2352013076
    Адрес: 353535, Краснодарский край, Темрюкский район, пос. Волна, ул. Таманская, 8
    Телефон (факс): +7 (861-48)6-09-73, +7 (861-48)6-09-74
    Web-сайт: http://tamanneftegas.ru
    E-mail: info@tamanneftegas.ru

    Испытательный центр


    Общество с ограниченной ответственностью «Сочи-Стандарт»
    Адрес: 354053, Краснодарский край, г. Сочи, ул. Крымская, 25/3 литер «А»
    Телефон (факс): +7 (862)250-13-03
    Web-сайт: http://s-std.ru
    E-mail: sochi@s-std.ru

    Резервуары представляют собой закрытые стальные сосуды в виде вертикально установленных цилиндров, с днищами и стационарными крышами, с понтоном.

    Резервуары установлены на бетонных фундаментах, оборудованы кольцевыми лестницами, люками-лазами для обслуживания во время эксплуатации. Крыша резервуаров купольная каркасная.

    Резервуары оснащены трубопроводами приема и выдачи светлых нефтепродуктов, предохранительными клапанами, контрольно-измерительными приборами, средствами автоматики, и имеют наружные и внутренние антикоррозионные покрытия.

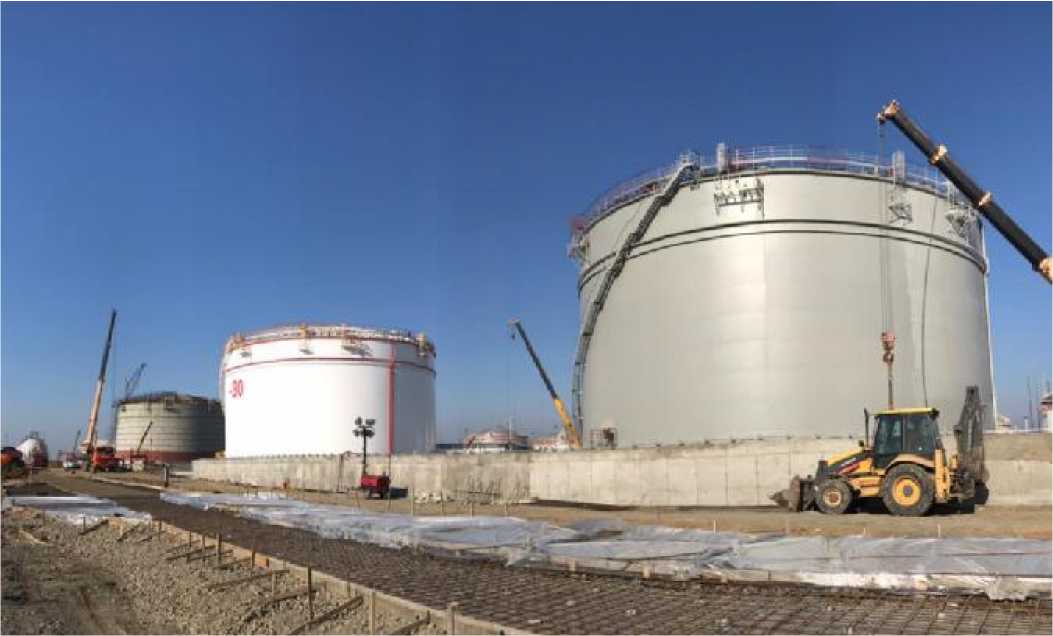

    Общий вид резервуаров представлен на рисунке 1.

    Внешний вид. Резервуары стальные вертикальные цилиндрические с понтоном (РВСП-40000), http://oei-analitika.ru

    Рисунок 1 - Общий вид резервуаров

    Пломбирование резервуаров стальных вертикальных цилиндрических с понтоном РВСП-40000 не предусмотрено.

    Программное обеспечение отсутствует.


    Таблица 2

    Наименование и условные обозначения

    Количество

    Резервуары стальные вертикальные цилиндрические с понтоном РВСП-40000

    4 шт.

    Технический паспорт

    4 шт.


    Таблица 1

    Наименование характеристики

    Значение

    Номинальная вместимость резервуара, м3

    40000

    Пределы допускаемой относительной погрешности определения вместимости, %

    ± 0,05

    Габаритные размеры

    - внутренний диаметр, мм

    45600

    - высота цилиндрической части, мм

    25000

    Масса, не более, кг

    927790

    Условия эксплуатации

    - температура окружающего воздуха, °С

    от - 30 до + 50

    Срок эксплуатации, лет

    30

    Класс (группа) опасности сосуда

    КС-3б по ГОСТ 31385-2016
