Номер по Госреестру СИ: 76715-19
76715-19 Резервуары стальные горизонтальные цилиндрические
(РГ-60)
Назначение средства измерений:
Резервуары стальные горизонтальные цилиндрические РГ-60 предназначены для измерений объема при приеме, хранении и отпуске светлых нефтепродуктов.

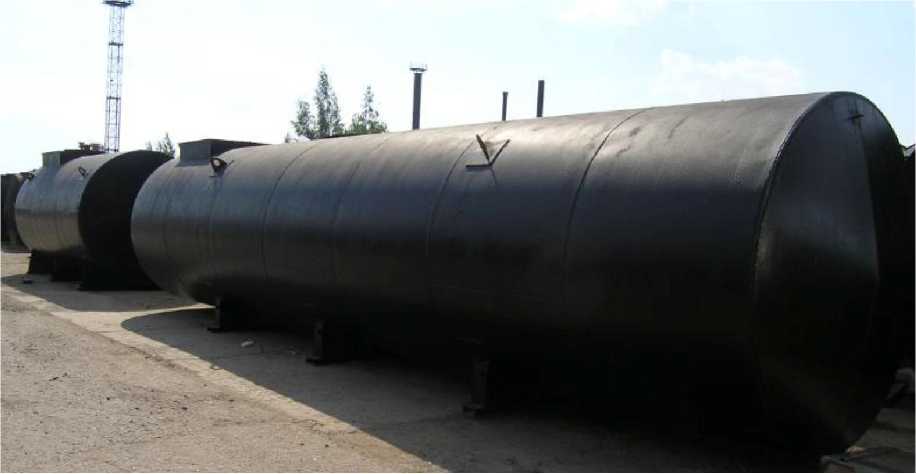

Внешний вид.
Резервуары стальные горизонтальные цилиндрические
Рисунок № 1
Общие сведения
Дата публикации - 05.01.2020
Срок свидетельства -
Номер записи - 175039
ID в реестре СИ - 952932
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 5 лет
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Производитель
Изготовитель - ЗАО "Таманьнефтегаз"
Страна - РОССИЯ
Населенный пункт - пос.Волна
Уведомление о начале осуществления предпринимательской деятельности - Да
Стоит отметить, что не всегда при поверке поле владелец указывается поверителем, кроме того, оно не формализовано и возможно множество отличных написаний наименований собственника СИ. Для этих целей в отчете сделана возможность выбора одновременно нескольких организаций.
В скобках после наименования организации приводится процент поверок и город, где эти поверки были проведены. Привязка осуществляется по месту осуществления деятельности организации-повелителя, которая осуществляла поверку. В подавляющем большинстве случаев адрес владельца СИ не указывается.
Статистика
Кол-во поверок - 2
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений - 0
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 1715 дн.
Приказы РСТ, где упоминается данный тип СИ
№2841 от 2019.11.29 Об утверждении типов средств измерений
Наличие аналогов СИ: Резервуары стальные горизонтальные цилиндрические (РГ-60)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений ЗАО "Таманьнефтегаз"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
48151-11 |
Резервуары стальные горизонтальные цилиндрические номинальной вместимостью 600 м3, РГС-600 ЗАО "Таманьнефтегаз" (РОССИЯ пос.Волна) |
ОТ |
5 лет |
|
48152-11 |
Резервуары стальные вертикальные цилиндрические с понтоном с защитной стенкой номинальной вместимостью 40000 м3, РВСП-40000 ЗАО "Таманьнефтегаз" (РОССИЯ пос.Волна) |
ОТ |
5 лет |
|
48160-11 |
Резервуары стальные горизонтальные цилиндрические номинальной вместимостью 600 м3, РГС-600 ЗАО "Таманьнефтегаз" (РОССИЯ пос.Волна) |
ОТ |
5 лет |
|
48161-11 |
Резервуары стальные горизонтальные цилиндрические номинальной вместимостью 600 м3, РГС-600 ЗАО "Таманьнефтегаз" (РОССИЯ пос.Волна) |
ОТ |
5 лет |
|
50190-12 |
Система автоматизированная информационно-измерительная коммерческого учета электрической энергии (АИИС КУЭ) ПС "ВОЛНА" ЗАО "Таманьнефтегаз", Нет данных ЗАО "Таманьнефтегаз" (РОССИЯ пос.Волна) |
ОТ МП |
4 года |
|
51048-12 |
Резервуар стальной горизонтальный цилиндрический номинальной вместимостью 25 м3, РГС-25 ЗАО "Таманьнефтегаз" (РОССИЯ пос.Волна) |
ОТ |
5 лет |
|
51049-12 |
Резервуар стальной горизонтальный цилиндрический номинальной вместимостью 50 м3, РГС-50 ЗАО "Таманьнефтегаз" (РОССИЯ пос.Волна) |
ОТ |
5 лет |
|
51050-12 |
Резервуар стальной горизонтальный цилиндрический номинальной вместимостью 50 м3, РГС-50 ЗАО "Таманьнефтегаз" (РОССИЯ пос.Волна) |
ОТ |
5 лет |
|
51052-12 |
Резервуары стальные вертикальные цилиндрические с теплоизолированной стенкой номинальной вместимостью 30000 м3, РВС-30000 ЗАО "Таманьнефтегаз" (РОССИЯ пос.Волна) |
ОТ |
5 лет |
|
51053-12 |
Резервуары стальные вертикальные цилиндрические с теплоизолированной стенкой номинальной вместимостью 30000 м3, РВС-30000 ЗАО "Таманьнефтегаз" (РОССИЯ пос.Волна) |
ОТ |
5 лет |
|
51287-12 |
Резервуар стальной горизонтальный цилиндрический номинальной вместимостью 10 м3, РГС-10 ЗАО "Таманьнефтегаз" (РОССИЯ пос.Волна) |
ОТ |
5 лет |
|
51288-12 |
Резервуар стальной горизонтальный цилиндрический номинальной вместимостью 16 м3, РГС-16 ЗАО "Таманьнефтегаз" (РОССИЯ пос.Волна) |
ОТ |
5 лет |
|
58264-14 |
Резервуары стальные вертикальные цилиндрические с теплоизолированной стенкой номинальной вместимостью 200 м3, РВС-200 ЗАО "Таманьнефтегаз" (РОССИЯ пос.Волна) |
ОТ |
5 лет |
|
58267-14 |
Резервуары стальные горизонтальные цилиндрические номинальной вместимостью 10 м3, РГС-10 ЗАО "Таманьнефтегаз" (РОССИЯ пос.Волна) |
ОТ |
5 лет |
|
58880-14 |
Резервуары стальные вертикальные цилиндрические с понтоном с защитной стенкой номинальной вместимостью 40000 м3, РВСП-40000 ЗАО "Таманьнефтегаз" (РОССИЯ пос.Волна) |
ОТ |
5 лет |
|
67345-17 |
Резервуары стальные вертикальные цилиндрические с понтоном номинальной вместимостью 20000 м3, РВСП-20000 ЗАО "Таманьнефтегаз" (РОССИЯ пос.Волна) |
ОТ |
5 лет |
|
70526-18 |
Резервуары стальные вертикальные цилиндрические с понтоном, РВСП-30000 ЗАО "Таманьнефтегаз" (РОССИЯ пос.Волна) |
ОТ МП |
5 лет |
|
72479-18 |
Резервуары стальные горизонтальные цилиндрические, РГС-50 ЗАО "Таманьнефтегаз" (РОССИЯ пос.Волна) |
ОТ МП |
5 лет |
|
76715-19 |
Резервуары стальные горизонтальные цилиндрические, РГ-60 ЗАО "Таманьнефтегаз" (РОССИЯ пос.Волна) |
ОТ МП |
5 лет |
|
76590-19 |
Резервуары шаровые, РШ-5000 ЗАО "Таманьнефтегаз" (РОССИЯ пос.Волна) |
ОТ МП |
5 лет |
|
78195-20 |
Резервуары стальные вертикальные цилиндрические с понтоном, РВСП-40000 ЗАО "Таманьнефтегаз" (РОССИЯ пос.Волна) |
ОТ МП |
5 лет |
|
78721-20 |
Резервуары стальные горизонтальные цилиндрические, РГС-60 ЗАО "Таманьнефтегаз" (РОССИЯ пос.Волна) |
ОТ МП |
5 лет |
Отчет "V_21. Поверка по организации в динамике по месяцам" полезен для оценки объёмов количества поверок, проводимых аккредитованной организацией. Отчет строится в динамике по месяцам и представлен тремя графиками. Графики являются интерактивными с возможностью масштабирования и экспорта в сторонние программы. В зависимости от выбранного графика приводятся объёмы поверок (все поверки, периодические поверки, извещения о непригодности) по месяцам, конкретной организации или группы организаций.
Для справки в шапке отчета приводится усредненная статистика по запросу:
- максимальное количество поверок за день
- среднее количество поверок в месяц и год
- количество месяцев (в выбранном временном интервале)
- количество годов (в выбранном временном интервале)
- общее количество поверок за выбранный период
Для построения отчета необходимо предварительно сконфигурировать два параметра его отображения:
1- Выбрать интересующим временной интервал (в БД имеются данные начиная с 2010 г.)
2- Выбрать аккредитованную на поверку организацию (несколько организаций) из списка СИ (выпадающий список позволяет делать множественный выбор). Существование дубликатов организаций вызвано разницей в написании наименований и преобразовании форм собственности организаций за все время ведения федерального фонда. Для удобства выбора в скобках указано общее кол-во поверок в системе, приходящееся на конкретного поверителя.
Кто поверяет Резервуары стальные горизонтальные цилиндрические (РГ-60)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "СОЧИ-СТАНДАРТ" (RA.RU.311542) | 2 | 0 | 0 | 0 | 0 | 0 | 0 |
Стоимость поверки Резервуары стальные горизонтальные цилиндрические (РГ-60)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
отсутствует.
Лист № 2 Всего листов 3
Знак утверждения типа
Знак утверждения типананосится в виде наклейки на титульный лист паспорта
Сведения о методиках измерений
Сведения о методиках (методах) измерений отсутствуют.Нормативные и технические документы
Нормативные документы, устанавливающие требования к резервуарам стальным горизонтальным цилиндрическим РГ-60Государственная поверочная схема для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расхода жидкости, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 07.02.2018 г. № 256, с изменениями, утвержденными Федеральным агентством по техническому регулированию и метрологии от 21.08.2018 г. № 1718.
ГОСТ 8.346-2000 ГСИ. Резервуары стальные горизонтальные цилиндрические . Методика поверки.
ГОСТ 34347-2017 Сосуды и аппараты стальные сварные. Общие технические условия.
Поверка
Поверкаосуществляется по документу ГОСТ 8.346-2000 ГСИ. Резервуары стальные горизонтальные цилиндрические. Методика поверки.
Основные средства поверки:
- рулетка измерительная с грузом Р30Н2Г 2-го класса точности по ГОСТ 7502-98, с верхним пределом измерений 30 м, регистрационный № 46391-11;
- рулетка измерительная Р50Н2К 2-го класса точности по ГОСТ 7502-98, с верхним пределом измерений 50 м, регистрационный № 46391-11;
- нивелир компенсаторный VEGA L24 погрешность ±2 мм , регистрационный № 54719-13;
-
- расходомер массовый Promass 83F диапазон измерений от 10 до 70 м3/ч, погрешность ±0,1 %, регистрационный № 15201-07;
-
- толщиномер ультразвуковой А1207 диапазон измерений от 0,8 до 30 мм, погрешность ±0,1 мм, регистрационный № 48244-11;
-
- анемометр с функцией измерения температуры Testo-410-1 диапазон измерений от минус 10 до плюс 50 °С, погрешность ±0,5 °С, регистрационный № 38735-08.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и на титульный лист градуировочной таблицы резервуара.
Изготовитель
Закрытое акционерное общество «Таманьнефтегаз» (ЗАО «Таманьнефтегаз»)
ИНН 2352013076
Адрес: 353535, Краснодарский край, Темрюкский район, пос. Волна, ул. Таманская, 8
Телефон (факс): +7 (861-48) 6-09-73, +7 (861-48) 6-09-74
Web-сайт: http://tamanneftegas.ru
E-mail: info@tamanneftegas.ru
Испытательный центр
Общество с ограниченной ответственностью «Сочи-Стандарт»
Адрес: 354053, Краснодарский край, г. Сочи, ул. Крымская, 25/3 литер «А»
Телефон (факс): +7 (862) 250-13-03
Web-сайт: http://s-std.ru
E-mail: sochi@s-std.ru
Резервуары представляют собой закрытые стальные сосуды в виде горизонтально установленных цилиндров, с конусными днищами, двустенные.
Резервуары установлены на бетонных фундаментах, оборудованы лестницами, люками-лазами для обслуживания во время эксплуатации. Расположение резервуаров - подземное.
Резервуары оснащены трубопроводами приема и выдачи светлых нефтепродуктов, предохранительными клапанами, контрольно-измерительными приборами, средствами автоматики, и имеют наружные и внутренние антикоррозионные покрытия.
Общий вид резервуаров представлен на рисунке 1.
Рисунок 1 - Общий вид резервуаров
Пломбирование резервуаров стальных горизонтальных цилиндрических РГ-60 не предусмотрено.
Таблица 1
|
Наименование характеристики |
Значение |
|
Номинальная вместимость резервуара, м3 |
60 |
|
Пределы допускаемой относительной погрешности определения вместимости, % |
±0,25 |
|
Габаритные размеры | |
|
- внутренний диаметр, мм |
2700 |
|
- длина цилиндрической части, мм |
11100 |
|
Масса, не более, кг |
9500 |
|
Условия эксплуатации | |
|
- температура окружающего воздуха, °C |
от -18 до + 50 |
|
Срок эксплуатации, лет |
20 |
|
Класс (группа) опасности сосуда |
5 группа по ГОСТ 34347-2017 |
