Номер по Госреестру СИ: 76590-19
76590-19 Резервуары шаровые
(РШ-5000)
Назначение средства измерений:
Резервуары шаровые РШ-5000 предназначены для измерений объема при приеме, хранении и отпуске сжиженных углеводородных газов.
Внешний вид.
Резервуары шаровые
Рисунок № 1
Общие сведения
Дата публикации - 10.12.2021
Срок свидетельства -
Номер записи - 174929
ID в реестре СИ - 953151
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 5 лет
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Производитель
Изготовитель - ЗАО "Таманьнефтегаз"
Страна - РОССИЯ
Населенный пункт - пос.Волна
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет "Подбор поверителей по области измерений" позволяет быстро найти организации, специализирующиеся поверкой СИ в конкретной области измерений.
Для запуска отчета достаточно выбрать из списка интересующую область измерений и нажать кнопку "Показать результат".
В результатах поиска будет отображена таблица, содержащая информацию об организациях, проводивших поверку, их статус (подвед РСТ или нет), модификации типов СИ, общее количество поверок и количество поверок, сделанных в текущем году.
Статистика
Кол-во поверок - 6
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений - 0
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 1696 дн.
Приказы РСТ, где упоминается данный тип СИ
№2735 от 2019.11.18 Об утверждении типов средств измерений 39
Наличие аналогов СИ: Резервуары шаровые (РШ-5000)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений ЗАО "Таманьнефтегаз"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
48151-11 |
Резервуары стальные горизонтальные цилиндрические номинальной вместимостью 600 м3, РГС-600 ЗАО "Таманьнефтегаз" (РОССИЯ пос.Волна) |
ОТ |
5 лет |
|
48152-11 |
Резервуары стальные вертикальные цилиндрические с понтоном с защитной стенкой номинальной вместимостью 40000 м3, РВСП-40000 ЗАО "Таманьнефтегаз" (РОССИЯ пос.Волна) |
ОТ |
5 лет |
|
48160-11 |
Резервуары стальные горизонтальные цилиндрические номинальной вместимостью 600 м3, РГС-600 ЗАО "Таманьнефтегаз" (РОССИЯ пос.Волна) |
ОТ |
5 лет |
|
48161-11 |
Резервуары стальные горизонтальные цилиндрические номинальной вместимостью 600 м3, РГС-600 ЗАО "Таманьнефтегаз" (РОССИЯ пос.Волна) |
ОТ |
5 лет |
|
50190-12 |
Система автоматизированная информационно-измерительная коммерческого учета электрической энергии (АИИС КУЭ) ПС "ВОЛНА" ЗАО "Таманьнефтегаз", ЗАО "Таманьнефтегаз" (РОССИЯ пос.Волна) |
ОТ МП |
4 года |
|
51048-12 |
Резервуар стальной горизонтальный цилиндрический номинальной вместимостью 25 м3, РГС-25 ЗАО "Таманьнефтегаз" (РОССИЯ пос.Волна) |
ОТ |
5 лет |
|
51049-12 |
Резервуар стальной горизонтальный цилиндрический номинальной вместимостью 50 м3, РГС-50 ЗАО "Таманьнефтегаз" (РОССИЯ пос.Волна) |
ОТ |
5 лет |
|
51050-12 |
Резервуар стальной горизонтальный цилиндрический номинальной вместимостью 50 м3, РГС-50 ЗАО "Таманьнефтегаз" (РОССИЯ пос.Волна) |
ОТ |
5 лет |
|
51052-12 |
Резервуары стальные вертикальные цилиндрические с теплоизолированной стенкой номинальной вместимостью 30000 м3, РВС-30000 ЗАО "Таманьнефтегаз" (РОССИЯ пос.Волна) |
ОТ |
5 лет |
|
51053-12 |
Резервуары стальные вертикальные цилиндрические с теплоизолированной стенкой номинальной вместимостью 30000 м3, РВС-30000 ЗАО "Таманьнефтегаз" (РОССИЯ пос.Волна) |
ОТ |
5 лет |
|
51287-12 |
Резервуар стальной горизонтальный цилиндрический номинальной вместимостью 10 м3, РГС-10 ЗАО "Таманьнефтегаз" (РОССИЯ пос.Волна) |
ОТ |
5 лет |
|
51288-12 |
Резервуар стальной горизонтальный цилиндрический номинальной вместимостью 16 м3, РГС-16 ЗАО "Таманьнефтегаз" (РОССИЯ пос.Волна) |
ОТ |
5 лет |
|
58264-14 |
Резервуары стальные вертикальные цилиндрические с теплоизолированной стенкой номинальной вместимостью 200 м3, РВС-200 ЗАО "Таманьнефтегаз" (РОССИЯ пос.Волна) |
ОТ |
5 лет |
|
58267-14 |
Резервуары стальные горизонтальные цилиндрические номинальной вместимостью 10 м3, РГС-10 ЗАО "Таманьнефтегаз" (РОССИЯ пос.Волна) |
ОТ |
5 лет |
|
58880-14 |
Резервуары стальные вертикальные цилиндрические с понтоном с защитной стенкой номинальной вместимостью 40000 м3, РВСП-40000 ЗАО "Таманьнефтегаз" (РОССИЯ пос.Волна) |
ОТ |
5 лет |
|
67345-17 |
Резервуары стальные вертикальные цилиндрические с понтоном номинальной вместимостью 20000 м3, РВСП-20000 ЗАО "Таманьнефтегаз" (РОССИЯ пос.Волна) |
ОТ |
5 лет |
|
70526-18 |
Резервуары стальные вертикальные цилиндрические с понтоном, РВСП-30000 ЗАО "Таманьнефтегаз" (РОССИЯ пос.Волна) |
ОТ МП |
5 лет |
|
72479-18 |
Резервуары стальные горизонтальные цилиндрические, РГС-50 ЗАО "Таманьнефтегаз" (РОССИЯ пос.Волна) |
ОТ МП |
5 лет |
|
76715-19 |
Резервуары стальные горизонтальные цилиндрические, РГ-60 ЗАО "Таманьнефтегаз" (РОССИЯ пос.Волна) |
ОТ МП |
5 лет |
|
76590-19 |
Резервуары шаровые, РШ-5000 ЗАО "Таманьнефтегаз" (РОССИЯ пос.Волна) |
ОТ МП |
5 лет |
|
78195-20 |
Резервуары стальные вертикальные цилиндрические с понтоном, РВСП-40000 ЗАО "Таманьнефтегаз" (РОССИЯ пос.Волна) |
ОТ МП |
5 лет |
|
78721-20 |
Резервуары стальные горизонтальные цилиндрические, РГС-60 ЗАО "Таманьнефтегаз" (РОССИЯ пос.Волна) |
ОТ МП |
5 лет |
Отчет предназначен для отслеживания динамики наполнения ФГИС АРШИН данными о поверках. Отчет состоит из 3 графиков и одной сводной таблицы. Все графики являются интерактивными, имеют функции экспорта и масштабирования. Таблица обладает функциями поиска и сортировки по любой из колонок.
Графики представляют собой столбчатые диаграммы распределения поверок, загружаемых в ФГИС аршин по годам. По оси абсцисс «Ox» - дата, по оси ординат «Oy» - количество поверок в штуках. Возможно отслеживание трех типов "поверок": первичные поверки, периодические поверки или извещения о непригодности.
В заголовке отчета приводятся усредненные данные по загруженным в АРШИН поверкам:
- максимальное количество поверок за год
- среднее количество поверок в год
- период наполнения базы в месяцах и годах
- суммарное количество поверок в системе
В завершении отчета приведена сводная таблица с данными для возможности самостоятельной обработки информации. В таблице представлены следующие поля:
- дата
- общее количество поверок
- кол-во периодических поверок
- кол-во извещений о непригодности
Кто поверяет Резервуары шаровые (РШ-5000)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "СОЧИ-СТАНДАРТ" (RA.RU.311542) | 6 | 0 | 0 | 0 | 0 | 0 | 0 |
Стоимость поверки Резервуары шаровые (РШ-5000)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типа наносится в виде наклейки на титульный лист паспортаСведения о методиках измерений
Сведения о методиках (методах) измеренийГОСТ Р 8.595-2004 ГСИ. Масса нефти и нефтепродуктов. Общие требования к методикам выполнения измерений
Нормативные и технические документы
Нормативные документы, устанавливающие требования к резервуарам шаровым РШ-5000
Государственная поверочная схема для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расхода жидкости, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 07.02.2018 г. № 256, с изменениями, утвержденными Федеральным агентством по техническому регулированию и метрологии от 21.08.2018 г. № 1718
МИ 3282-2010 ГСИ. Резервуары шаровые (сферические). Методика поверки электроннооптическим методом
Поверка
Поверкаосуществляется по документу МИ 3282-2010 ГСИ. Резервуары шаровые (сферические). Методика поверки электронно-оптическим методом.
Основные средства поверки:
- Рулетка измерительная с грузом Р 30Н2Г 2-го класса точности по ГОСТ 7502-98, с верхним пределом измерений 30 м, регистрационный № 46391-11;
- Рулетка измерительная Р 50Н2К 2-го класса точности по ГОСТ 7502-98, с верхним пределом измерений 50 м, регистрационный № 46391-11;
- Тахеометр электронный SOKKIA NET1200 СКО измерений расстояний 1,0 мм, СКО измерений углов 1", регистрационный № 29652-05;
- Нивелир компенсаторный VEGA L24 погрешность ±2 мм , регистрационный № 54719-13;
-
- Расходомер массовый Promass 83F диапазон измерений от 10 до 70 м3/ч, погрешность ±0,1 %, регистрационный № 15201-07;
-
- Толщиномер ультразвуковой А1207 диапазон измерений от 0,8 до 30 мм, погрешность ±0,1 мм, регистрационный № 48244-11;
-
- Анемометр с функцией измерения температуры Testo-410-1 диапазон измерений от минус 10 до плюс 50 °С, погрешность ±0,5 °С, регистрационный № 38735-08.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и на титульный лист градуировочной таблицы резервуара, заверяется подписью поверителя.
Изготовитель
Закрытое акционерное общество «Таманьнефтегаз» (ЗАО «Таманьнефтегаз»)
ИНН 2352013076
Адрес: 353535, Краснодарский край, Темрюкский район, пос. Волна, ул. Таманская, 8
Телефон (факс): +7 (861-48) 6-09-73, +7 (861-48) 6-09-74
Web-сайт: http://tamanneftegas.ru
E-mail: info@tamanneftegas.ru
Испытательный центр
Общество с ограниченной ответственностью «Сочи-Стандарт»
Адрес: 354053, Краснодарский край, г. Сочи, ул. Крымская, 25/3 литер «А»
Телефон (факс): +7 (862) 250-13-03
Web-сайт: http://s-std.ru
E-mail: sochi@s-std.ru
Резервуары представляют собой закрытые стальные сосуды в виде шаров правильной формы установленных на вертикальных стальных опорах на бетонном фундаменте.
Резервуары оборудованы шахтными лестницами, люками-лазами для обслуживания во время эксплуатации.
Резервуары оснащены трубопроводами приема и выдачи сжиженных углеводородных газов, предохранительными клапанами, контрольно-измерительными приборами, средствами автоматики, и имеют наружные и внутренние антикоррозионные покрытия.
Общий вид резервуаров представлен на рисунке 1.

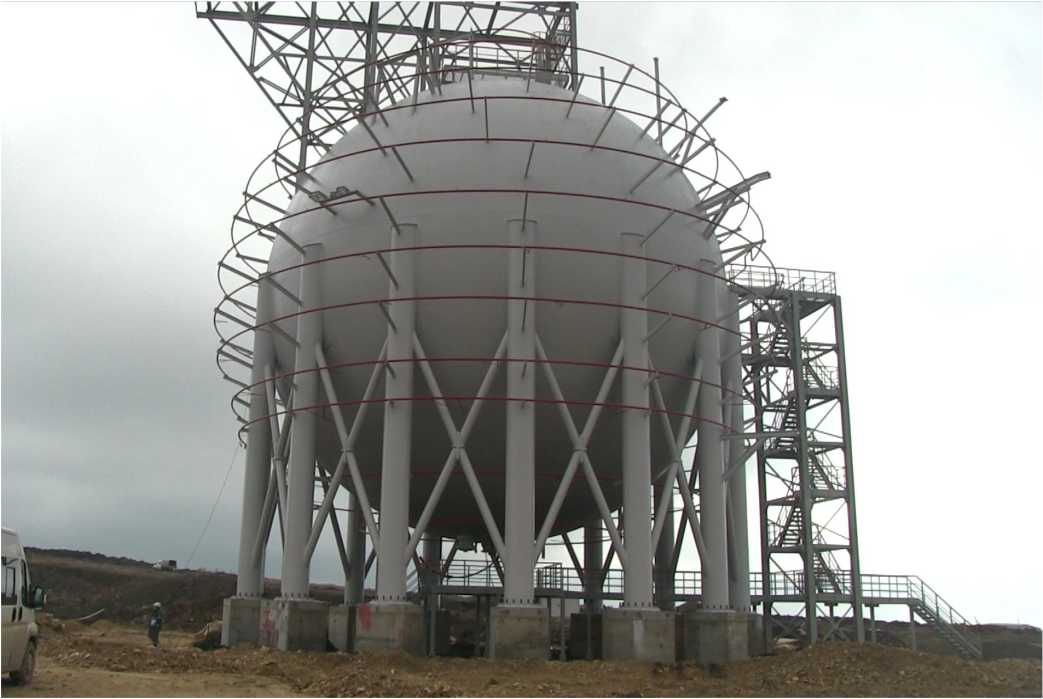

Рисунок 1 - Общий вид резервуаров
Пломбирование резервуаров шаровых РШ-5000 не предусмотрено.
Программное обеспечение отсутствует.
Таблица 1
|
Наименование характеристики |
Значение |
|
Номинальная вместимость резервуара, м3 |
5000 |
|
Пределы допускаемой относительной погрешности определения вместимости, % |
±0,05 |
|
Габаритные размеры | |
|
- внутренний диаметр, мм |
21500 |
|
Масса, не более, кг |
866657 |
|
Условия эксплуатации | |
|
- температура окружающего воздуха, °С |
от - 18 до +50 |
|
Срок эксплуатации, лет |
30 |
|
Класс (группа) опасности сосуда |
4 по ТР ТС 032/2013 |
