Номер по Госреестру СИ: 70359-18
70359-18 Теплосчетчики
(СТ-17У)
Назначение средства измерений:
Теплосчётчики СТ-17У (далее - теплосчётчик) предназначены для измерений:
- количества тепловой энергии, объёмного расхода (объёма), температуры, разности температур теплоносителя в закрытых системах водяного теплоснабжения.
Внешний вид.
Теплосчетчики
Рисунок № 1
Внешний вид.
Теплосчетчики
Рисунок № 2
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства - 19.02.2028
Номер записи - 162175
ID в реестре СИ - 384575
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 6 лет
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
СТ-17У-1,5-15П, СТ-17У,
Производитель
Изготовитель - Общество с ограниченной ответственностью "Водомер" (ООО "Водомер")
Страна - РОССИЯ
Населенный пункт - г. Мытищи, Московская обл.
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет "V_22. Поверка по организации в динамике по годам" полезен для оценки объёмов количества поверок, проводимых аккредитованной организацией. Отчет строится в динамике по годам и представлен тремя графиками. Графики являются интерактивными с возможностью масштабирования и экспорта в сторонние программы. В зависимости от выбранного графика приводятся объёмы поверок (все поверки, периодические поверки, извещения о непригодности) по годам, конкретной организации или группы организаций.
Для справки в шапке отчета приводится усредненная статистика по запросу:
- максимальное количество поверок за день
- среднее количество поверок в месяц и год
- количество месяцев (в выбранном временном интервале)
- количество годов (в выбранном временном интервале)
- общее количество поверок за выбранный период
Для построения отчета необходимо предварительно сконфигурировать два параметра его отображения:
1- Выбрать интересующим временной интервал (в БД имеются данные начиная с 2010 г.)
2- Выбрать аккредитованную на поверку организацию (несколько организаций) из списка СИ (выпадающий список позволяет делать множественный выбор). Существование дубликатов организаций вызвано разницей в написании наименований и преобразовании форм собственности организаций за все время ведения федерального фонда. Для удобства выбора в скобках указано общее кол-во поверок в системе, приходящееся на конкретного поверителя.
Статистика
Кол-во поверок - 1104
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№344 от 2018.02.19 Об утверждении типов средств измерений
№3255 от 2022.12.23 ПРИКАЗ_О внесении изменений в сведения об утвержденных типах средств измерений в части продления срока действия СИ (20)
Наличие аналогов СИ: Теплосчетчики (СТ-17У)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью "Водомер" (ООО "Водомер")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
69423-17 23.11.2027 |
Счетчики холодной и горячей воды крыльчатые одноструйные, ОВСХ, ОВСХд, ОВСГ, ОВСГд, ОВСТ Общество с ограниченной ответственностью "Водомер" (ООО "Водомер") (РОССИЯ г. Мытищи, Московская обл.) |
ОТ МП |
6 лет |
|
70359-18 19.02.2028 |
Теплосчетчики, СТ-17У Общество с ограниченной ответственностью "Водомер" (ООО "Водомер") (РОССИЯ г. Мытищи, Московская обл.) |
ОТ МП |
6 лет |
|
79953-20 02.12.2025 |
Счетчики воды одноструйные универсальные , ОВСУ, ОВСУд Общество с ограниченной ответственностью "Водомер" (ООО "Водомер") (РОССИЯ г. Мытищи, Московская обл.) |
ОТ МП |
6 лет |
|
80314-20 25.12.2025 |
Теплосчетчики, СТ 20 Общество с ограниченной ответственностью "Водомер" (ООО "Водомер") (РОССИЯ г. Мытищи, Московская обл.) |
ОТ МП |
4 года |
|
86314-22 29.07.2027 |
Счетчики холодной и горячей воды крыльчатые многоструйные, МВС Общество с ограниченной ответственностью "Водомер" (ООО "Водомер") (РОССИЯ г. Мытищи, Московская обл.) |
ОТ МП |
6 лет |
|
89041-23 17.05.2028 |
Счетчики воды турбинные, ТВСН Общество с ограниченной ответственностью "Водомер" (ООО "Водомер") (РОССИЯ г. Мытищи, Московская обл.) |
ОТ МП |
6 лет |
|
90687-23 08.12.2028 |
Счетчики воды турбинные универсальные, ТВСУ Общество с ограниченной ответственностью "Водомер" (ООО "Водомер") (РОССИЯ г. Мытищи, Московская обл.) |
ОТ МП |
6 лет |
|
91756-24 28.03.2029 |
Комплекты термопреобразователей сопротивления платиновых, Pt 500 ВМ Общество с ограниченной ответственностью "Водомер" (ООО "Водомер") (РОССИЯ г. Мытищи, Московская обл.) |
ОТ МП |
4 года |
Исследование "Анализ рынка поверки Дальневосточного федерального округа" предоставляет исчерпывающую информацию об организациях, оказывающих услуги поверки на территории Дальнего Востока России и Восточной Сибири.
Параметры исследований:
- фильтр по работающим в округе организациям-поверителям по данным ФСА и ФГИС АРШИН
- объемы первичных и периодических поверок за период 2017г. по н.в.
- фильтр по местам осуществления деятельности
- предоставление информации в графическом и табличном видах
- детальное рассмотрение деятельности каждой из организаций округа по годам
- анализ в разрезе первичных, периодических поверок и видов измерений
- количество поверок по типам СИ в динамике по годам
- индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- быстрый анализ контрагентов организаций-поверителей
- анализ цен на поверку СИ по Фед. округу
Кто поверяет Теплосчетчики (СТ-17У)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "ВОДОМЕР" (RA.RU.312896) | 1104 | 375 | 1104 | 0 | 0 | 1036 | 1036 | 0 |
Стоимость поверки Теплосчетчики (СТ-17У)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Теплосчётчики имеют встроенное программное обеспечение (ПО) «JOY», которое устанавливается (прошивается) в памяти вычислителя при изготовлении. В процессе эксплуатации ПО не может быть изменено, т.к. пользователь не имеет к нему доступа.
ПО предназначено для сбора, преобразования, обработки, отображения на индикаторном устройстве вычислителя и передачи во внешние измерительные системы результатов измерений и диагностической информации.
Нормирование метрологических характеристик теплосчётчиков проведено с учётом влияния ПО.
Уровень защиты ПО и измерительной информации от преднамеренных и непреднамеренных изменений в соответствии с Р 50.2.077-2014 - высокий .
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные ПО |
Значение |
|
Идентификационное наименование ПО |
JOY |
|
Номер версии ПО, не ниже |
1.00 |
|
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
-* |
|
Алгоритм вычисления цифрового идентификатора ПО |
-* |
|
* Данные недоступны, так как данное ПО не может быть модифицировано, загружено или | |
|
прочитано через какой-либо интерфейс после опломбирования. | |
Знак утверждения типа
Знак утверждения типананосится на теплосчётчик любым технологическим способом, обеспечивающим чёткое изображение этого знака, его стойкость к внешним воздействующим факторам, а также сохраняемость, и на титульном листе руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к теплосчётчикам СТ-17УПриказ Минстроя России от 17.03.2014 № 99/пр «Об утверждении Методики осуществления коммерческого учета тепловой энергии, теплоносителя»
ГОСТ 8.374-2013 ГСИ. Государственная поверочная схема для средств измерений объёмного и массового расхода (объёма и массы) воды
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры
ГОСТ Р ЕН 1434-1-2011 Теплосчетчики. Часть 1. Общие требования
ТУ 26.51.70-005-06469904-2017 Теплосчётчики СТ-17У. Технические условия
Поверка
Поверкаосуществляется по документу МП 26.51.70-005-06469904-2017 «ГСИ. Теплосчётчики СТ-17У. Методика поверки», утверждённому ЗАО КИП «МЦЭ» 17.11.2017 г.
Основные средства поверки:
-
- рабочий эталон 1-го разряда по ГОСТ 8.374-2013 (установка поверочная УП-65, регистрационный номер в Федеральном информационном фонде (рег. №) 27362-04);
-
- термостаты переливные прецизионные Т11П-1, рег. № 33744-07;
-
- рабочий эталон 3-го разряда по ГОСТ 8.558-2009 (термометр сопротивления платиновый вибропрочный ТСПВ-1, рег. № 50256-12);
-
- измеритель температуры многоканальный прецизионный МИТ 8-15, рег. № 19736-11.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых теплосчётчиков с требуемой точностью.
Знак поверки вносится в паспорт, на пломбы теплосчётчика в соответствии с рисунком 2 и в бланк свидетельства о поверке.
Изготовитель
Общество с ограниченной ответственностью «Водомер» (ООО «Водомер»)
ИНН 5029217654
Адрес: 141002, Московская обл., г. Мытищи, ул. Колпакова, д. 2
Телефон: +7 (985) 397-21-18, (925) 325-67-58
E-mail: vodomer.moskva@yandex.ru
Испытательный центр
Закрытое акционерное общество Консалтинго-инжиниринговое предприятие «Метрологический центр энергоресурсов» (ЗАО КИП «МЦЭ»)
Адрес: 125424, г. Москва, Волоколамское шоссе, д. 88, стр. 8
Телефон (факс): +7 (495) 491-78-12
Е-mail: sittek@mail.ru
Принцип действия теплосчётчиков состоит в обработке вычислителем измерительных сигналов, поступающих от ультразвукового датчика объёмного расхода (далее - датчик объёмного расхода), пары термопреобразователей сопротивления Pt 1000 (далее - пары датчиков температуры), вычисления и отображения на индикаторном устройстве вычислителя (далее - индикаторное устройство) результатов измерений:
-
- суммарного с нарастающим итогом значения количества тепловой энергии, Гкал;
-
- текущих значений температуры и разности температур теплоносителя, °С;
-
- текущего значения объёмного расхода теплоносителя, м3/ч;
-
- суммарного с нарастающим итогом значения объёма теплоносителя, м3.
Теплосчётчики конструктивно выполнены в виде единых теплосчётчиков, соответствующих классу 2 по ГОСТ Р ЕН 1431-1-2011.
Для передачи результатов измерений во внешние устройства теплосчётчики укомплектованы интерфейсом связи: M-bus, оптический интерфейс и импульсный выход.
В архиве энергонезависимой памяти теплосчётчика хранятся результаты измерений и диагностическая информация.
Емкость архива теплосчётчиков не менее: часового - 60 суток, суточного - 6 месяцев, месячного - 38 месяцев.
Теплосчётчики выпускаются в следующих модификациях:
|
СТ-17У |
- |
X |
|
теплосчётчик | ||
|
номинальный расход, м3/ч: | ||
|
(1,5); (2,5). | ||
Х
условный диаметр прохода, мм: (15); (20).
Х
место установки:
(П) - подающий трубопровод;
(О) - обратный трубопровод.

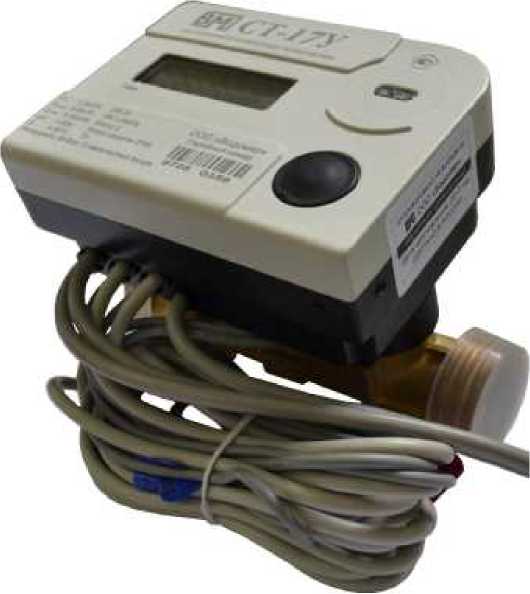

Общий вид теплосчётчиков представлен на рисунке 1.

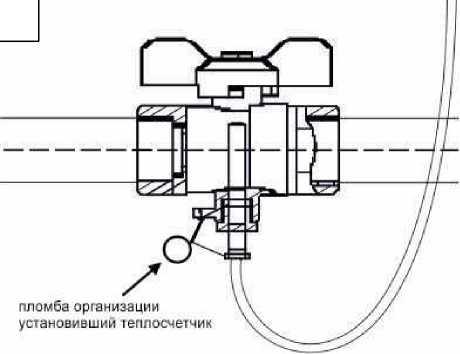

Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунке 2.
