Номер по Госреестру СИ: 82979-21
82979-21 Счётчики воды одноструйные универсальные цифровые
(ВСЦ)
Назначение средства измерений:
Счётчики воды одноструйные универсальные цифровые ВСЦ (далее - счётчики) предназначены для измерений объёма холодной питьевой воды и горячей сетевой воды в системах холодного и горячего водоснабжения в напорных трубопроводах.
Внешний вид.
Счётчики воды одноструйные универсальные цифровые
Рисунок № 1
Внешний вид.
Счётчики воды одноструйные универсальные цифровые
Рисунок № 2
Общие сведения
Дата публикации - 14.09.2021
Срок свидетельства - 08.09.2026
Номер записи - 184266
ID в реестре СИ - 1392814
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 6 лет
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
ВСЦ-20-B-LW, ВСЦ-20 Кл. В, ВСЦ-15-C-LW, ВСЦ-15-C, ВСЦ-15-B-NB, ВСЦ-15-B-LW, ВСЦ-15 кл.С, ВСЦ-15 Кл. С, ВСЦ-15 Кл. В, ВСЦ-15 Кл. C, ВСЦ-15 Кл. B, ВСЦ-15 Кл, С, ВСЦ-15 Кл B, ВСЦ-15, ВСЦ, ВСХ-15(L80),
Производитель
Изготовитель - Общество с ограниченной ответственностью "Водомер" (ООО "Водомер")
Страна - РОССИЯ
Населенный пункт - г. Мытищи, Московская обл.
Уведомление о начале осуществления предпринимательской деятельности - Да
Статистика
Кол-во поверок - 9680
Выдано извещений - 66
Кол-во периодических поверок - 68
Кол-во средств измерений - 639
Кол-во владельцев - 2
Усредненный год выпуска СИ - 2022
МПИ по поверкам - 2190 дн.
Приказы РСТ, где упоминается данный тип СИ
№139 от 2024.01.19 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (12)
Наличие аналогов СИ: Счётчики воды одноструйные универсальные цифровые (ВСЦ)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью "Водомер" (ООО "Водомер")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
69423-17 23.11.2027 |
Счетчики холодной и горячей воды крыльчатые одноструйные, ОВСХ, ОВСХд, ОВСГ, ОВСГд, ОВСТ Общество с ограниченной ответственностью "Водомер" (ООО "Водомер") (РОССИЯ г. Мытищи, Московская обл.) |
ОТ МП |
6 лет |
|
70359-18 19.02.2028 |
Теплосчетчики, СТ-17У Общество с ограниченной ответственностью "Водомер" (ООО "Водомер") (РОССИЯ г. Мытищи, Московская обл.) |
ОТ МП |
6 лет |
|
79953-20 02.12.2025 |
Счетчики воды одноструйные универсальные , ОВСУ, ОВСУд Общество с ограниченной ответственностью "Водомер" (ООО "Водомер") (РОССИЯ г. Мытищи, Московская обл.) |
ОТ МП |
6 лет |
|
80314-20 25.12.2025 |
Теплосчетчики, СТ 20 Общество с ограниченной ответственностью "Водомер" (ООО "Водомер") (РОССИЯ г. Мытищи, Московская обл.) |
ОТ МП |
4 года |
|
82979-21 08.09.2026 |
Счётчики воды одноструйные универсальные цифровые, ВСЦ Общество с ограниченной ответственностью "Водомер" (ООО "Водомер") (РОССИЯ г. Мытищи, Московская обл.) |
ОТ МП |
6 лет |
|
83003-21 15.09.2026 |
Счётчики холодной и горячей воды турбинные, ТВС Общество с ограниченной ответственностью "Водомер" (ООО "Водомер") (РОССИЯ г. Мытищи, Московская обл.) |
ОТ МП |
6 лет |
|
86314-22 29.07.2027 |
Счетчики холодной и горячей воды крыльчатые многоструйные, МВС Общество с ограниченной ответственностью "Водомер" (ООО "Водомер") (РОССИЯ г. Мытищи, Московская обл.) |
ОТ МП |
6 лет |
|
89041-23 17.05.2028 |
Счетчики воды турбинные, ТВСН Общество с ограниченной ответственностью "Водомер" (ООО "Водомер") (РОССИЯ г. Мытищи, Московская обл.) |
ОТ МП |
6 лет |
|
90687-23 08.12.2028 |
Счетчики воды турбинные универсальные, ТВСУ Общество с ограниченной ответственностью "Водомер" (ООО "Водомер") (РОССИЯ г. Мытищи, Московская обл.) |
ОТ МП |
6 лет |
|
91756-24 28.03.2029 |
Комплекты термопреобразователей сопротивления платиновых, Pt 500 ВМ Общество с ограниченной ответственностью "Водомер" (ООО "Водомер") (РОССИЯ г. Мытищи, Московская обл.) |
ОТ МП |
4 года |
|
92703-24 24.07.2029 |
Счетчики воды ультразвуковые, УЗРВ Общество с ограниченной ответственностью "Водомер" (ООО "Водомер") (РОССИЯ г. Мытищи, Московская обл.) |
ОТ МП |
6 лет |
|
92935-24 21.08.2029 |
Счетчики воды одноструйные универсальные , УВС Общество с ограниченной ответственностью "Водомер" (ООО "Водомер") (РОССИЯ г. Мытищи, Московская обл.) |
ОТ МП |
6 лет |
|
92935-24 21.08.2029 |
Счетчики воды одноструйные универсальные , УВС Общество с ограниченной ответственностью "Водомер" (ООО "Водомер") (РОССИЯ г. Мытищи, Московская обл.) |
ОТ МП |
6 лет |
Отчет "кто поверит (по типу СИ)" позволяет быстро собрать статистику по поверкам конкретного типа СИ.
Для запуска отчета достаточно выбрать интересующий тип СИ из списка и нажать кнопку "Кто поверит средство измерений?"
В результатах поиска будет отображена таблица, содержащая информацию об организациях, проводивших поверку, их статус (подвед РСТ или нет), модификации типов СИ, общее количество поверок и количество поверок, сделанных в текущем году.
Кто поверяет Счётчики воды одноструйные универсальные цифровые (ВСЦ)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "ВОДОМЕР" (RA.RU.312896) | 6274 | 280 | 6207 | 67 | 66 | 6195 | 6128 | 67 | ||
| АО "ТЕПЛОВОДОМЕР" (1114) | 3405 | 3405 | 0 | 0 | 3400 | 3400 | 0 | |||
| ООО "СТРОЙГАРАНТ-М" (RA.RU.312641) | 1 | 0 | 1 | 0 | 0 | 0 | 0 |
Стоимость поверки Счётчики воды одноструйные универсальные цифровые (ВСЦ)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Счётчики имеют встроенное программное обеспечение (ПО) «ORN-LWT», которое устанавливается (прошивается) в памяти электронного счётного механизма при изготовлении. В процессе эксплуатации ПО не может быть изменено, т.к. конструкция счётчиков исключает возможность несанкционированного влияния на ПО и измерительную информацию.
ПО предназначено для сбора, преобразования, обработки, отображения на индикаторном устройстве счётчика и передачи во внешние измерительные системы результатов измерений и диагностической информации.
Нормирование метрологических характеристик счётчиков проведено с учётом влияния ПО.
Уровень защиты ПО и измерительной информации от преднамеренных и непреднамеренных изменений в соответствии с Р 50.2.077-2014 - высокий.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значения |
|
Идентификационное наименование ПО |
ORN-LWT-***** 1) |
|
Номер версии (идентификационный номер) ПО |
не ниже 1.1.1.9 |
|
Цифровой идентификатор ПО |
- |
|
Примечание: 1) - зависит от интерфейса связи | |
Знак утверждения типа
Знак утверждения типананосят на лицевую панель счётчика фотохимическим или лазерным методом, а также на титульные листы паспорта и руководства по эксплуатации типографическим способом.
Лист № 4 Всего листов 5
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в п. 1.5 документа Счётчики воды одноструйные универсальные цифровые ВСЦ. Руководство по эксплуатации РЭ 26.51.63-011-06469904-2021.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к счётчикам воды одноструйным универсальным цифровым ВСЦПриказ Росстандарта № 256 от 07.02.2018 об утверждении Государственной поверочной схемы для средств измерений массы и объёма жидкости в потоке, объёма жидкости и вместимости при статических измерениях, массового и объёмного расходов жидкости
ГОСТ Р 50193.1-92 Измерение расхода воды в закрытых каналах. Счётчики холодной питьевой воды. Технические требования
ГОСТ Р 50601-93 Счётчики питьевой воды крыльчатые. Общие технические условия
ТУ 26.51.63-011-06469904-2021 Счётчики воды одноструйные универсальные цифровые ВСЦ. Технические условия
Изготовитель
Общество с ограниченной ответственностью «Водомер» (ООО «Водомер»)Адрес: 141002, Московская обл., г. Мытищи, ул. Колпакова, д. 2, корп. 14, оф. 63
ИНН: 5029217654
Телефон/факс: +7 (495) 407-06-94
Web-сайт: http://www.vodomer.su
Е-mail: info@vodomer.su
Испытательный центр
Закрытое акционерное общество Консалтинго-инжиниринговое предприятие «Метрологический центр энергоресурсов» (ЗАО КИП «МЦЭ»)Адрес: 125424, РФ, г. Москва, Волоколамское шоссе, д. 88, стр. 8
Принцип действия счётчиков состоит в измерении числа оборотов крыльчатого преобразователя объёма, приводимого во вращение потоком воды, проходящей через счётчик. Вода через входной патрубок счётчика поступает в крыльчатый преобразователь объёма и через выходной патрубок попадает в трубопровод. Число оборотов крыльчатого преобразователя объёма пропорционально объёму воды, прошедшему через счётчик. Электронный счётный механизм радиомодема с помощью магнитных датчиков отслеживает изменения магнитного поля. Датчики расположены на плате параллельно вращению муфты, обеспечивают перевод числа оборотов крыльчатки счётчика в объём измеренной воды в метрах кубических. Обработка полученных значений от электронного счётного механизма, формирование полученных значений в пакеты данных и передача их, выполняются микроконтроллером с технологическим программным обеспечением. Приём и передачу данных по радиоканалу обеспечивает трансивер и RF антенна. Дисплей радиомодема позволяет визуально считывать текущие показания счётчика.
Счётчики состоят из корпуса с входным и выходным патрубками, крыльчатого преобразователя объёма и электронного счётного механизма радиомодема с измерительным индикатором в прочном пластмассовом корпусе. Во входном патрубке счётчика установлен сетчатый фильтр для защиты от попадания в преобразователь объёма крупных механических частиц. Внутри корпуса располагается электронный счётный механизм радиомодема, включающий в себя датчики, преобразующие вращение крыльчатки в сигналы, которые преобразуются в объём измеренной воды в кубических метрах. Электронный счётный механизм радиомодема крепится к корпусу счётчика посредством пластмассового кольца. Крыльчатый преобразователь объёма и электронный счётный механизм герметично отделены друг от друга.
Счётчики выпускаются в следующих исполнениях:
|
ВСЦ- |
X- |
X- |
X |
|
1 |
2 |
3 |
4 |
-
1 Счётчик воды одноструйный универсальный цифровой
-
2 Диаметр условного прохода (DN): 15; 20
-
3 Класс по ГОСТ Р 50601-93: C - (С-H/B-V); B - (B-H/A-V)
-
4 Интерфейс: LW - (беспроводный интерфейс LoRaWan); NB - (беспроводный интерфейс NB-foT); WM - (беспроводный интерфейс WM-Bus).
Примечание - H - горизонтальная установка счётчика; V - вертикальная установка счётчика.
Заводские номера состоят из сочетаний арабских цифр, нанесены на лицевую сторону счётчика.
Общий вид счётчиков представлен на рисунке 1. Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунке 2.

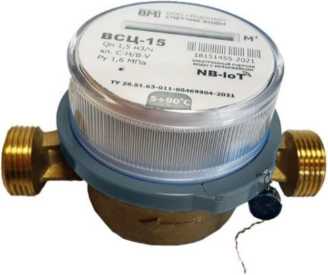

Рисунок 1 - Общий вид счётчиков
'«■«ИНПломба с оттиском
знака поверки

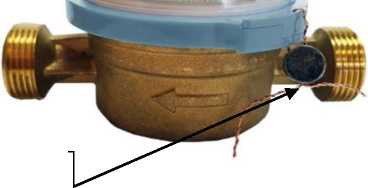

Рисунок 2 - Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки
Таблица 4 -
|
Наименование |
Обозначение |
Количество |
|
Счётчики воды одноструйные универсальные цифровые |
ВСЦ* |
1 шт. |
|
Счётчики воды одноструйные универсальные цифровые ВСЦ. Паспорт |
ПС 26.51.63-011 -06469904-2021 |
1 экз. |
|
Счётчики воды одноструйные универсальные цифровые ВСЦ. Руководство по эксплуатации |
РЭ 26.51.63-011-06469904-2021 |
1 экз. на партию |
|
Комплект монтажных частей* |
- |
- |
|
* - Исполнение счётчика и комплект монтажных частей определяется договором на поставку. | ||
аблица 2 - Метрологические характеристики
|
Наименование параметра |
Значение |
параметра |
|
Диаметр условного прохода, DN |
15 |
20 |
|
Минимальный объёмный расход, Qmin, м3/ч: | ||
|
- Класс A |
0,06 |
0,10 |
|
- Класс B |
0,03 |
0,05 |
|
- Класс C |
0,015 |
0,025 |
|
Переходный объёмный расход, Qt, м3/ч: | ||
|
- Класс A |
0,15 |
0,25 |
|
- Класс B |
0,12 |
0,20 |
|
- Класс C |
0,0225 |
0,0375 |
|
Номинальный объёмный расход, Qn м3/ч |
1,5 |
2,5 |
|
Максимальный объёмный расход, Qmax, м3/ч |
3,0 |
5,0 |
|
Порог чувствительности, м3/ч, не более |
0,014 |
0,017 |
|
Потеря давления при Qmax, МПа, не более |
0,09 | |
|
Пределы допускаемой относительной погрешности измерений | ||
|
объёма воды, %: | ||
|
- в диапазоне Qmin < Q < Qt |
±5 | |
|
- в диапазоне Qt < Q < Qmax |
±2 | |
|
Максимальное рабочее давление, МПа |
1,6 | |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение | |
|
Диаметр условного прохода, DN |
15 |
20 |
|
Присоединительная резьба по ГОСТ 6357-81 |
3/4 |
1 |
|
Напряжение встроенного элемента питания (литьевая батарея), В |
3,6 | |
|
Емкость индикаторного устройства, м3 |
99999,9999 | |
|
Наименьшая цена деления, м3 |
0,0001 | |
|
Степень защиты по ГОСТ 14254-2015 |
IP65 | |
|
Габаритные размеры (длина х ширина х высота), мм, не более: |
110х77х80 |
130х77х80 |
|
Масса, кг, не более |
0,5 |
0,6 |
|
Диапазон температуры воды, °С |
от +5 до +90 | |
|
Рабочие условия эксплуатации:
|
от +5 до +55 80 % от 84,0 до 106,7 | |
