Номер по Госреестру СИ: 90687-23
90687-23 Счетчики воды турбинные универсальные
(ТВСУ)
Назначение средства измерений:
Счётчики воды турбинные универсальные ТВСУ (далее - счётчики) предназначены для измерений объёма холодной или горячей питьевой воды или объемов горячей сетевой воды в напорных трубопроводах системы водо- или теплоснабжения.
Внешний вид.
Счетчики воды турбинные универсальные
Рисунок № 1
Внешний вид.
Счетчики воды турбинные универсальные
Рисунок № 2
Внешний вид.
Счетчики воды турбинные универсальные
Рисунок № 3
Внешний вид.
Счетчики воды турбинные универсальные
Рисунок № 4
Общие сведения
Дата публикации - 11.12.2023
Срок свидетельства - 08.12.2028
Номер записи - 192603
ID в реестре СИ - 1412822
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 6 лет
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
ТВСУд-50,
Производитель
Изготовитель - Общество с ограниченной ответственностью "Водомер" (ООО "Водомер")
Страна - РОССИЯ
Населенный пункт - г. Мытищи, Московская обл.
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет "V_20. Поверка по организации в динамике по дням" полезен для оценки объёмов количества поверок, проводимых аккредитованной организацией. Отчет строится в динамике по дням и представлен тремя графиками. Графики являются интерактивными с возможностью масштабирования и экспорта в сторонние программы. В зависимости от выбранного графика приводятся объёмы поверок (все поверки, периодические поверки, извещения о непригодности) по дням, конкретной организации или группы организаций.
Для справки в шапке отчета приводится усредненная статистика по запросу:
- максимальное количество поверок за день
- среднее количество поверок в месяц и год
- количество месяцев (в выбранном временном интервале)
- количество годов (в выбранном временном интервале)
- общее количество поверок за выбранный период
Для построения отчета необходимо предварительно сконфигурировать два параметра его отображения:
1- Выбрать интересующим временной интервал (в БД имеются данные начиная с 2010 г.)
2- Выбрать аккредитованную на поверку организацию (несколько организаций) из списка СИ (выпадающий список позволяет делать множественный выбор). Существование дубликатов организаций вызвано разницей в написании наименований и преобразовании форм собственности организаций за все время ведения федерального фонда. Для удобства выбора в скобках указано общее кол-во поверок в системе, приходящееся на конкретного поверителя.
Статистика
Кол-во поверок - 1
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№2651 от 2023.12.08 ПРИКАЗ_Об утверждении типов средств измерений (18)
№2613 от 2024.10.31 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (6)
Наличие аналогов СИ: Счетчики воды турбинные универсальные (ТВСУ)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью "Водомер" (ООО "Водомер")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
69423-17 23.11.2027 |
Счетчики холодной и горячей воды крыльчатые одноструйные, ОВСХ, ОВСХд, ОВСГ, ОВСГд, ОВСТ Общество с ограниченной ответственностью "Водомер" (ООО "Водомер") (РОССИЯ г. Мытищи, Московская обл.) |
ОТ МП |
6 лет |
|
70359-18 19.02.2028 |
Теплосчетчики, СТ-17У Общество с ограниченной ответственностью "Водомер" (ООО "Водомер") (РОССИЯ г. Мытищи, Московская обл.) |
ОТ МП |
6 лет |
|
79953-20 02.12.2025 |
Счетчики воды одноструйные универсальные , ОВСУ, ОВСУд Общество с ограниченной ответственностью "Водомер" (ООО "Водомер") (РОССИЯ г. Мытищи, Московская обл.) |
ОТ МП |
6 лет |
|
80314-20 25.12.2025 |
Теплосчетчики, СТ 20 Общество с ограниченной ответственностью "Водомер" (ООО "Водомер") (РОССИЯ г. Мытищи, Московская обл.) |
ОТ МП |
4 года |
|
82979-21 08.09.2026 |
Счётчики воды одноструйные универсальные цифровые, ВСЦ Общество с ограниченной ответственностью "Водомер" (ООО "Водомер") (РОССИЯ г. Мытищи, Московская обл.) |
ОТ МП |
6 лет |
|
83003-21 15.09.2026 |
Счётчики холодной и горячей воды турбинные, ТВС Общество с ограниченной ответственностью "Водомер" (ООО "Водомер") (РОССИЯ г. Мытищи, Московская обл.) |
ОТ МП |
6 лет |
|
86314-22 29.07.2027 |
Счетчики холодной и горячей воды крыльчатые многоструйные, МВС Общество с ограниченной ответственностью "Водомер" (ООО "Водомер") (РОССИЯ г. Мытищи, Московская обл.) |
ОТ МП |
6 лет |
|
89041-23 17.05.2028 |
Счетчики воды турбинные, ТВСН Общество с ограниченной ответственностью "Водомер" (ООО "Водомер") (РОССИЯ г. Мытищи, Московская обл.) |
ОТ МП |
6 лет |
|
90687-23 08.12.2028 |
Счетчики воды турбинные универсальные, ТВСУ Общество с ограниченной ответственностью "Водомер" (ООО "Водомер") (РОССИЯ г. Мытищи, Московская обл.) |
ОТ МП |
6 лет |
|
91756-24 28.03.2029 |
Комплекты термопреобразователей сопротивления платиновых, Pt 500 ВМ Общество с ограниченной ответственностью "Водомер" (ООО "Водомер") (РОССИЯ г. Мытищи, Московская обл.) |
ОТ МП |
4 года |
|
92703-24 24.07.2029 |
Счетчики воды ультразвуковые, УЗРВ Общество с ограниченной ответственностью "Водомер" (ООО "Водомер") (РОССИЯ г. Мытищи, Московская обл.) |
ОТ МП |
6 лет |
|
92935-24 21.08.2029 |
Счетчики воды одноструйные универсальные , УВС Общество с ограниченной ответственностью "Водомер" (ООО "Водомер") (РОССИЯ г. Мытищи, Московская обл.) |
ОТ МП |
6 лет |
|
92935-24 21.08.2029 |
Счетчики воды одноструйные универсальные , УВС Общество с ограниченной ответственностью "Водомер" (ООО "Водомер") (РОССИЯ г. Мытищи, Московская обл.) |
ОТ МП |
6 лет |
После предварительного распознавания графических файлов с описаниями типов СО появилась возможность осуществлять полноценный поиск по их содержимому.
Для осуществления поиска необходимо ввести искомое слово или словосочетание (от 5 символов) и нажать кнопку "Поиск в БД".
Кто поверяет Счетчики воды турбинные универсальные (ТВСУ)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "ВОДОМЕР" (RA.RU.312896) | 1 | 1 | 0 | 0 | 1 | 1 | 0 |
Стоимость поверки Счетчики воды турбинные универсальные (ТВСУ)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типа наносится на лицевые панели счётчиков в соответствии с рисунком 3.Место нанесения заводского номера
Место нанесения знака утверждения типа средств измерений
Рисунок 3 - Места нанесения заводского номера и знака утверждения типа средств измерений
Метрологические и технические характеристики приведены в таблицах 1 и 2.
Таблица 1 - Метрологические характеристики
|
Наименование параметра |
Значение параметра для счётчика с диаметром условного прохода (DN) | ||||||||
|
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 | |
|
Порог чувствительности, м3/ч, не более |
0,25 |
0,25 |
0,30 |
0,35 |
0,60 |
1,10 |
2,0 |
4,0 |
8,0 |
|
Наименьший расход, Qmin, м3/ч |
0,63 |
0,63 |
1,0 |
1,58 |
2,4 |
4,0 |
6,0 |
10,0 |
20,0 |
|
Переходный расход, Q t, м3/ч |
1,0 |
1,0 |
1,6 |
2,52 |
4,0 |
6,4 |
10,0 |
16,0 |
40,0 |
|
Номинальный расход, Q^ia, м3/ч |
25 |
25 |
40 |
63 |
100 |
160 |
250 |
400 |
630 |
|
Наибольший расход, Qmax, м3/ч |
32 |
32 |
60 |
90 |
140 |
200 |
312 |
500 |
1260 |
|
Пределы допускаемой относительной погрешности измерений объёма воды, %:
|
±5 ±2 | ||||||||
Таблица 2 - Технические характеристики
|
Наименование параметра |
Значение параметра для счетчика с диаметром условного прохода (DN) | ||||||||
|
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 | |
|
Потеря давления при наибольшем расходе (Qmax), МПа, не более |
0,023 |
0,026 |
0,026 |
0,026 |
0,026 |
0,028 |
0,026 |
0,027 |
0,027 |
|
Цена импульса, л/имп (для ТВСУд) |
100 |
100 |
100 |
100 |
100 |
100 |
1000 |
1000 |
1000 |
|
Максимальное значение указателя измерительного 3 индикатора, м3 |
999999 |
999999x10 | |||||||
|
Наименьшая цена деления, м3 |
0,0005 |
0,005 | |||||||
|
Диапазон температур измеряемой среды, °С |
от +5 до +150 | ||||||||
|
Максимальное рабочее давление измеряемой среды, МПа |
1,6 | ||||||||
|
Рабочие условия эксплуатации:
|
от 5 до 50 от 84 до 106,7 не более 80 100 | ||||||||
Продолжение таблицы 2
|
Наименование параметра |
Значение параметра для счетчика с диаметром условного прохода (DN) | ||||||||
|
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 | |
|
Габаритные размеры счётчиков воды, мм, не более:
|
200 165 220 |
200 172 220 |
200 185 225 |
225 200 240 |
250 225 290 |
250 250 300 |
300 285 300 |
350 340 370 |
450 395 450 |
|
Масса, кг, не более |
12 |
12 |
13 |
15 |
19 |
23 |
30 |
42 |
51 |
|
Класс защиты по ГОСТ 14254 |
IP 54 (по заказу - IP 68) | ||||||||
|
Срок службы счётчиков, лет, не менее |
12 | ||||||||
наносится фотохимическим методом на лицевые панели счётчиков воды в соответствии с рисунком 3, а также на титульные листы документов 26.51.63-014-06469904-2023 ПС и РЭ 26.51.63-014-06469904-2023 типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
изложены в п. 1.5 «Устройство и работа счётчика» документа РЭ 26.51.63-014-06469904-2023 «Счётчики воды турбинные универсальные ТВСУ. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измерений
Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»;
ТУ 26.51.63-014-06469904-2023 Счётчики воды турбинные универсальные ТВСУ. Технические условия.
Правообладатель
Общество с ограниченной ответственность «Водомер» (ООО «Водомер»)
ИНН 5029217654
Юридический адрес: 141002, Московская обл., г. Мытищи, ул. Колпакова, д. 2, к. 14, оф. 63
Телефон (факс): +7 495-407-06-94
Web-сайт: http://vodomer.su
Испытательный центр
Закрытое акционерное общество Консалтинго-инжиниринговое предприятие «Метрологический центр энергоресурсов» (ЗАО КИП «МЦЭ»)Адрес: 125424, г. Москва, Волоколамское ш., д. 88, стр. 8
Телефон (факс): +7 495-491-78-12
Е-mail: sittek@mail.ru; mce-info@mail.ru
Web-сайт: www.kip-mce.ru
Правообладатель
Общество с ограниченной ответственность «Водомер» (ООО «Водомер»)
ИНН 5029217654
Юридический адрес: 141002, Московская обл., г. Мытищи, ул. Колпакова, д. 2, к. 14, оф. 63
Телефон (факс): +7 495-407-06-94
Web-сайт: http://vodomer.su
Изготовители Общество с ограниченной ответственность «Водомер» (ООО «Водомер») ИНН 5029217654
Адрес: 141002, Московская обл., г. Мытищи, ул. Колпакова, д. 2, к. 14, оф. 63 Телефон (факс): +7 495-407-06-94
Web-сайт: http://vodomer.su
Счётчики состоят из турбинки и счётного механизма, расположенных в корпусе счётчика и герметично отделённых друг от друга. Счётный механизм состоит из масштабирующего редуктора с показывающим устройством, выполненном в виде стрелочных и роликовых указателей объёма.
Принцип действия турбинного счётчика воды основан на измерении количества оборотов турбинки. Вода через входное отверстие поступает внутрь корпуса счётчика, приводит во вращение турбинку и через выходное отверстие вытекает в трубопровод. Число оборотов турбинки пропорционально объёму прошедшей через счётчик воды. Вращение турбинки через магнитную муфту, защищённую от внешних магнитных полей, передаётся на счётный механизм, преобразуется в значение измеренного объёма воды и выводится на показывающем устройстве счётчика.
Счетчики могут оснащаться магнитоуправляемым контактом, формирующим выходные импульсные сигналы, количество которых пропорционально объёму воды, измеренному счётчиком.
Счётчики выпускаются в следующих исполнениях:
-
- ТВСУ-40, ТВСУ-50, ТВСУ-65, ТВСУ-80, ТВСУ-100, ТВСУ-125, ТВСУ-150, ТВСУ-200, ТВСУ-250;
-
- ТВСУд-40, ТВСУд-50, ТВСУд-65, ТВСУд-80, ТВСУд-100, ТВСУд-125, ТВСУд-150, ТВСУд-200, ТВСУд-250.
Обозначение счётчика при заказе, в паспорте и иной документации:
Счётчики воды турбинные универсальные ТВ СУ«Х1»-«Х2»
где «Х1» - комплектация счётчика магнитоуправляемым контактом: «д» - наличие
импульсного выхода; «пустое знакоместо» при отсутствии импульсным выхода;
«Х2» -диаметр условного прохода турбинного счётчика (DN): «40», «50», «65», «80», «100», «125»; «150», «200», «250».
Счётчики могут устанавливаться в горизонтальных и вертикальных трубопроводах.
Общий вид счётчиков приведён на рисунке 1.

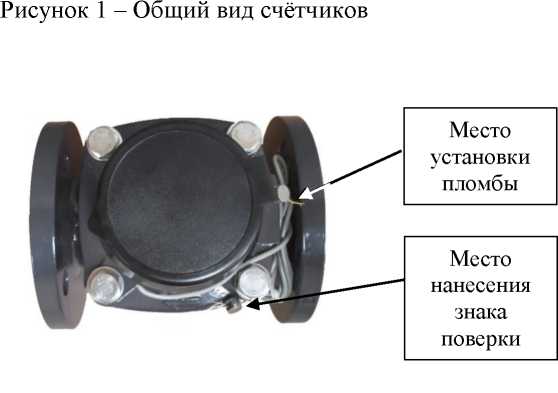

Схема пломбировки счётчиков от несанкционированного доступа к счётному механизму и место нанесения знака поверки на корпус средства измерений приведены на рисунке 2.

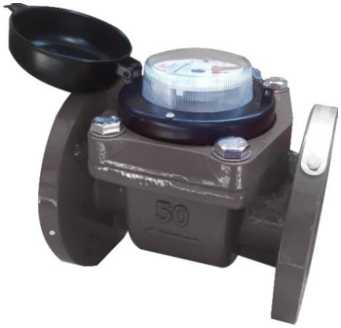

а) ТВСУ

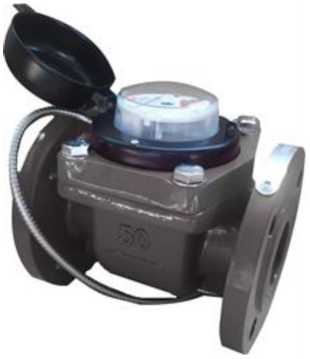

б) ТВСУд
Рисунок 1 - Общий вид счётчиков
Место установки пломбы
Место нанесения знака поверки
Рисунок 2 - Схема пломбировки счётчиков от несанкционированного доступа к счётному механизму и место нанесения знака поверки на корпус средства измерений

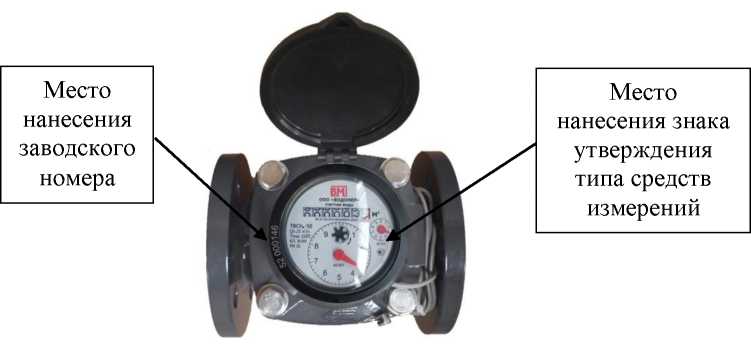

Заводской номер в цифровом формате наносится на крышку счётного механизма или на маркировочную табличку (шильдик) методом лазерной гравировки в соответствии с рисунком 3.
Знак утверждения типа наносится на лицевые панели счётчиков в соответствии с рисунком 3.
Место нанесения заводского номера
Место нанесения знака утверждения типа средств измерений
Рисунок 3 - Места нанесения заводского номера и знака утверждения типа средств измерений
Таблица 1 - Метрологические характеристики
|
Наименование параметра |
Значение параметра для счётчика с диаметром условного прохода (DN) | ||||||||
|
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 | |
|
Порог чувствительности, м3/ч, не более |
0,25 |
0,25 |
0,30 |
0,35 |
0,60 |
1,10 |
2,0 |
4,0 |
8,0 |
|
Наименьший расход, Qmin, м3/ч |
0,63 |
0,63 |
1,0 |
1,58 |
2,4 |
4,0 |
6,0 |
10,0 |
20,0 |
|
Переходный расход, Q t, м3/ч |
1,0 |
1,0 |
1,6 |
2,52 |
4,0 |
6,4 |
10,0 |
16,0 |
40,0 |
|
Номинальный расход, Q^ia, м3/ч |
25 |
25 |
40 |
63 |
100 |
160 |
250 |
400 |
630 |
|
Наибольший расход, Qmax, м3/ч |
32 |
32 |
60 |
90 |
140 |
200 |
312 |
500 |
1260 |
|
Пределы допускаемой относительной погрешности измерений объёма воды, %:
|
±5 ±2 | ||||||||
Таблица 2 - Технические характеристики
|
Наименование параметра |
Значение параметра для счетчика с диаметром условного прохода (DN) | ||||||||
|
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 | |
|
Потеря давления при наибольшем расходе (Qmax), МПа, не более |
0,023 |
0,026 |
0,026 |
0,026 |
0,026 |
0,028 |
0,026 |
0,027 |
0,027 |
|
Цена импульса, л/имп (для ТВСУд) |
100 |
100 |
100 |
100 |
100 |
100 |
1000 |
1000 |
1000 |
|
Максимальное значение указателя измерительного 3 индикатора, м3 |
999999 |
999999x10 | |||||||
|
Наименьшая цена деления, м3 |
0,0005 |
0,005 | |||||||
|
Диапазон температур измеряемой среды, °С |
от +5 до +150 | ||||||||
|
Максимальное рабочее давление измеряемой среды, МПа |
1,6 | ||||||||
|
Рабочие условия эксплуатации:
|
от 5 до 50 от 84 до 106,7 не более 80 100 | ||||||||
Продолжение таблицы 2
|
Наименование параметра |
Значение параметра для счетчика с диаметром условного прохода (DN) | ||||||||
|
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 | |
|
Габаритные размеры счётчиков воды, мм, не более:
|
200 165 220 |
200 172 220 |
200 185 225 |
225 200 240 |
250 225 290 |
250 250 300 |
300 285 300 |
350 340 370 |
450 395 450 |
|
Масса, кг, не более |
12 |
12 |
13 |
15 |
19 |
23 |
30 |
42 |
51 |
|
Класс защиты по ГОСТ 14254 |
IP 54 (по заказу - IP 68) | ||||||||
|
Срок службы счётчиков, лет, не менее |
12 | ||||||||
