Номер по Госреестру СИ: 89041-23
89041-23 Счетчики воды турбинные
(ТВСН)
Назначение средства измерений:
Счетчики воды турбинные ТВСН (далее - счетчики) предназначены для измерений объема холодной воды по СанПиН 2.1.3684-21 и сетевой воды по СП 124.13330.2012, протекающей в подающих или обратных трубопроводах систем теплоснабжения, системах холодного и горячего водоснабжения в жилых домах, а также в других промышленных зданиях.
Внешний вид.

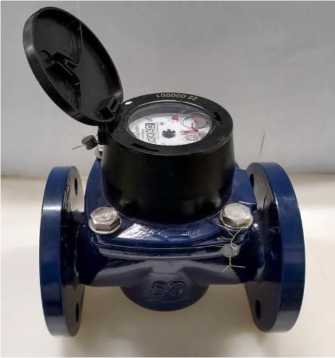

Счетчики воды турбинные
Рисунок № 1
Внешний вид.

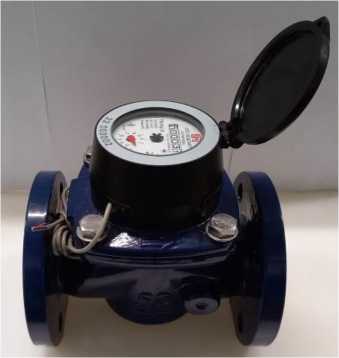

Счетчики воды турбинные
Рисунок № 2
Внешний вид.

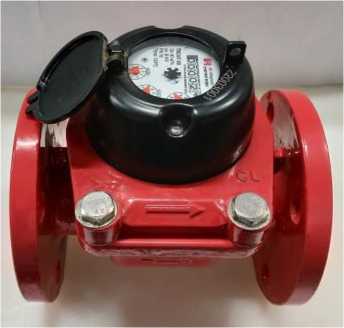

Счетчики воды турбинные
Рисунок № 3
Внешний вид.

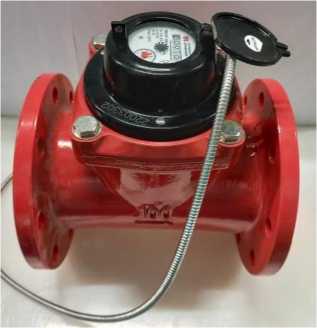

Счетчики воды турбинные
Рисунок № 4
Внешний вид.
Счетчики воды турбинные
Рисунок № 5
Общие сведения
Дата публикации - 18.05.2023
Срок свидетельства - 17.05.2028
Номер записи - 191041
ID в реестре СИ - 1408688
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 6 лет
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
ТВСНХ-80 IP 68, ТВСНХ-80, ТВСНХ-65 IP68, ТВСНХ-50 IP68, ТВСНХ-50 IP-68, ТВСНХ-50 IP 68, ТВСНХ-50, ТВСНХ-200 IP68, ТВСНХ-150 IP68, ТВСНХ-150 IP-68, ТВСНХ-150 IP 68, ТВСНХ-150, ТВСНХ-125 IP68, ТВСНХ-125 IP 68, ТВСНХ-100 IP68, ТВСНХ-100 IP 68, ТВСНХ - 65, ТВСНХ, ТВСНТ-50, ВСХНд-200 IP 68,
Производитель
Изготовитель - Общество с ограниченной ответственностью "Водомер" (ООО "Водомер")
Страна - РОССИЯ
Населенный пункт - г. Мытищи, Московская обл.
Уведомление о начале осуществления предпринимательской деятельности - Да
Простой и наглядный отчет, показывающий в динамике частоту добавления во ФГИС АРШИН средств измерений по конкретному производителю.
Отчет представлен в виде графика и таблицы. График имеет возможность масштабирования и выгрузку данных в Exel. Таблица поддерживает возможность поиска и сортировки по любому из полей.
В таблице выводится информация по всем типам СИ, выбранного производителя, которая включает в себя:
- рег. номер в ФГИС АРШИН
- дата публикации
- наименование СИ и обозначение
- наименование и страну изготовителя
- ссылки на описание типа и методику поверки
- межповерочный интервал в соответствии с описанием типа
Статистика
Кол-во поверок - 1020
Выдано извещений - 0
Кол-во периодических поверок - 2
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№1034 от 2023.05.17 ПРИКАЗ_Об утверждении типов средств измерений (19)
№2613 от 2024.10.31 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (6)
Наличие аналогов СИ: Счетчики воды турбинные (ТВСН)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью "Водомер" (ООО "Водомер")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
69423-17 23.11.2027 |
Счетчики холодной и горячей воды крыльчатые одноструйные, ОВСХ, ОВСХд, ОВСГ, ОВСГд, ОВСТ Общество с ограниченной ответственностью "Водомер" (ООО "Водомер") (РОССИЯ г. Мытищи, Московская обл.) |
ОТ МП |
6 лет |
|
70359-18 19.02.2028 |
Теплосчетчики, СТ-17У Общество с ограниченной ответственностью "Водомер" (ООО "Водомер") (РОССИЯ г. Мытищи, Московская обл.) |
ОТ МП |
6 лет |
|
79953-20 02.12.2025 |
Счетчики воды одноструйные универсальные , ОВСУ, ОВСУд Общество с ограниченной ответственностью "Водомер" (ООО "Водомер") (РОССИЯ г. Мытищи, Московская обл.) |
ОТ МП |
6 лет |
|
80314-20 25.12.2025 |
Теплосчетчики, СТ 20 Общество с ограниченной ответственностью "Водомер" (ООО "Водомер") (РОССИЯ г. Мытищи, Московская обл.) |
ОТ МП |
4 года |
|
82979-21 08.09.2026 |
Счётчики воды одноструйные универсальные цифровые, ВСЦ Общество с ограниченной ответственностью "Водомер" (ООО "Водомер") (РОССИЯ г. Мытищи, Московская обл.) |
ОТ МП |
6 лет |
|
83003-21 15.09.2026 |
Счётчики холодной и горячей воды турбинные, ТВС Общество с ограниченной ответственностью "Водомер" (ООО "Водомер") (РОССИЯ г. Мытищи, Московская обл.) |
ОТ МП |
6 лет |
|
86314-22 29.07.2027 |
Счетчики холодной и горячей воды крыльчатые многоструйные, МВС Общество с ограниченной ответственностью "Водомер" (ООО "Водомер") (РОССИЯ г. Мытищи, Московская обл.) |
ОТ МП |
6 лет |
|
89041-23 17.05.2028 |
Счетчики воды турбинные, ТВСН Общество с ограниченной ответственностью "Водомер" (ООО "Водомер") (РОССИЯ г. Мытищи, Московская обл.) |
ОТ МП |
6 лет |
|
90687-23 08.12.2028 |
Счетчики воды турбинные универсальные, ТВСУ Общество с ограниченной ответственностью "Водомер" (ООО "Водомер") (РОССИЯ г. Мытищи, Московская обл.) |
ОТ МП |
6 лет |
|
91756-24 28.03.2029 |
Комплекты термопреобразователей сопротивления платиновых, Pt 500 ВМ Общество с ограниченной ответственностью "Водомер" (ООО "Водомер") (РОССИЯ г. Мытищи, Московская обл.) |
ОТ МП |
4 года |
|
92703-24 24.07.2029 |
Счетчики воды ультразвуковые, УЗРВ Общество с ограниченной ответственностью "Водомер" (ООО "Водомер") (РОССИЯ г. Мытищи, Московская обл.) |
ОТ МП |
6 лет |
|
92935-24 21.08.2029 |
Счетчики воды одноструйные универсальные , УВС Общество с ограниченной ответственностью "Водомер" (ООО "Водомер") (РОССИЯ г. Мытищи, Московская обл.) |
ОТ МП |
6 лет |
|
92935-24 21.08.2029 |
Счетчики воды одноструйные универсальные , УВС Общество с ограниченной ответственностью "Водомер" (ООО "Водомер") (РОССИЯ г. Мытищи, Московская обл.) |
ОТ МП |
6 лет |
Отчет позволяет оценить парк эталонов организации и частоту их использования с динамике по дням.
В случае использования одного и того же эталона несколькими организациями, выводится список таких организаций и количество поверок.
Анализируемый период: 01.01.2020 - н.в.
Анализ проводится по ГЭТ, аттестованным эталонам или СИ, применяемым в качестве эталонов.
Кто поверяет Счетчики воды турбинные (ТВСН)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "ВОДОМЕР" (RA.RU.312896) | 722 | 45 | 720 | 2 | 0 | 719 | 719 | 0 | ||
| АО "ТЕПЛОВОДОМЕР" (1114) | 298 | 298 | 0 | 0 | 298 | 298 | 0 |
Стоимость поверки Счетчики воды турбинные (ТВСН)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типананосится на лицевую панель отсчетного устройства счетчика методом печати, как показано на рисунке 3, и на титульный лист паспорта и руководства по эксплуатации счетчика типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в п. 1.1 руководства по эксплуатации РЭ 26.51.63-012-06469904-2022.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к средству измерений
Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расхода жидкости»;
ТУ 26.51.63-012-06469904-2022 Счетчики воды турбинные ТВСН. Технические условия.
Правообладатель
Общество с ограниченной ответственностью «Водомер» (ООО «Водомер»)
ИНН 5029217654
Юридический адрес: 141002, Московская обл., г. Мытищи, ул. Колпакова, д. 2, к. 14, оф. 63
Тел.: +7 (495) 407-06-94
E-mail: info@vodomer.su
Web сайт: www.vodomer.su
Изготовитель
Общество с ограниченной ответственностью «Водомер» (ООО «Водомер»)
ИНН 5029217654
Адрес: 141002, Московская обл., г. Мытищи, ул. Колпакова, д. 2, к. 14, оф. 63
Тел.: +7 (495) 407-06-94
E-mail: info@vodomer.su
Web сайт: www.vodomer.su
Испытательный центр
Федеральное государственное бюджетное учреждение «Всероссийский научноисследовательский институт метрологической службы» (ФГБУ «ВНИИМС»)Адрес: 119361, г. Москва, вн. тер. г. муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46
Тел./факс: (495) 437-55-77, 437-56-66
Web-сайт: www.vniims.ru
E-mail: office@vniims.ru
Правообладатель
Общество с ограниченной ответственностью «Водомер» (ООО «Водомер»)
ИНН 5029217654
Юридический адрес: 141002, Московская обл., г. Мытищи, ул. Колпакова, д. 2, к. 14, оф. 63
Тел.: +7 (495) 407-06-94
E-mail: info@vodomer.su
Web сайт: www.vodomer.su
Принцип действия счетчика основан на измерении числа оборотов турбины, вращающейся под воздействием потока протекающей воды. Количество оборотов турбины пропорционально объему воды, протекающей через счетчик.
Счетчики состоят из корпуса, измерительного блока и счетного механизма. Поток воды поступает в корпус счетчика через входной патрубок, приводит во вращение турбину и через выходное отверстие вытекает в трубопровод. Вращение турбины через магнитную муфту передается счетному механизму, по показаниям которого определяют объем воды, прошедшей через счетчик. Счетный механизм представляет из себя масштабирующий редуктор с индикаторным устройством. На индикаторном устройстве размещены ролики, а также стрелочные указатели для отображения измеренного объема в м3.
Счетчики изготавливаются в четырех модификациях: ТВСНХ, ТВСНХд, ТВСНГ, ТВСНТ. Счетчики модификаций ТВСНХ, ТВСНХд предназначены для измерений объема холодной воды. Модификация ТВСНХд имеет магнитоуправляемый контакт, формирующий выходной импульсный сигнал. Модификации ТВСНГ, ТВСНТ предназначены для измерений объема холодной и горячей воды. Модификация ТВСНТ имеет магнитоуправляемый контакт, формирующий выходной импульсный сигнал.
Защита от несанкционированного доступа к внутренним элементам счетчиков и средствам регулировки обеспечивается пломбировкой винта крепления крышки измерительной камеры у всех модификаций счетчиков и места крепления лицевой панели у счетчиков холодной воды.

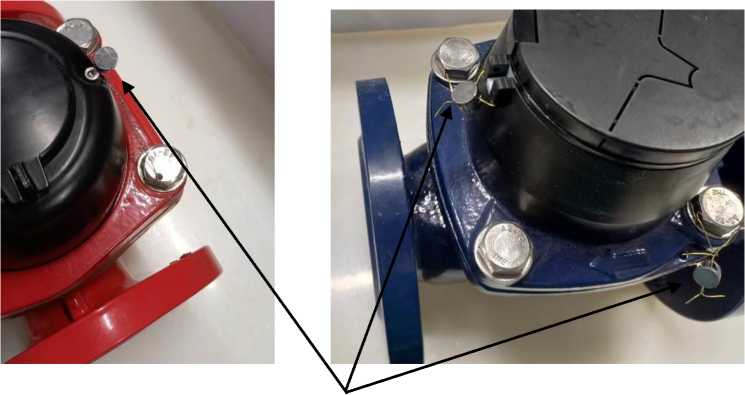

Общий вид счетчиков и схема пломбировки приведены на рисунках 1, 2 соответственно.
а)
б)
Рисунок 1 - Общий вид счетчиков воды турбинных ТВСН: а - модификация ТВСНХ; б - модификация ТВСНХд;
в - модификация ТВСНГ; г - модификация ТВСНТ.
Места нанесения знака поверки
Рисунок 2 - Схема пломбировки счетчиков воды турбинных ТВСН
Место нанесения знака утверждения типа
АО « Водомер" счетчик воды
Место нанесения заводского номера
Рисунок 3 - Место нанесения знака утверждения типа и заводского номера
Заводские номера счетчиков воды турбинных ТВСН наносятся на крышку измерительной камеры в цифровом формате методом лазерной гравировки в соответствии с рисунком 3.
Таблица 3 -
|
Наименование |
Обозначение |
Количество |
|
Счетчик воды турбинный ТВСН |
1 шт. | |
|
Упаковка |
1 шт. | |
|
Паспорт |
26.51.63-012-06469904-2022 ПС |
1 экз. |
|
Руководство по эксплуатации1^ |
РЭ 26.51.63-012-06469904-2022 |
1 экз. |
|
1) Электронная версия находится на сайте ООО «Водомер»: www.vodomer.su | ||
Таблица 1- Метрологические характеристики
|
