Номер по Госреестру СИ: 70163-18
70163-18 Датчики давления
(UNIK серии 5000, 5600, 5700, 5800 и 5900)
Назначение средства измерений:
Датчики давления UNIK серии 5000, 5600, 5700, 5800 и 5900 (далее - датчики давления) предназначены для непрерывных измерений и преобразования избыточного, атмосферного, абсолютного давления и разности давлений в аналоговый выходной сигнал тока или напряжения.
Внешний вид.
Датчики давления
Рисунок № 1
Внешний вид.
Датчики давления
Рисунок № 2
Внешний вид.
Датчики давления
Рисунок № 3
Внешний вид.
Датчики давления
Рисунок № 4
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства - 16.01.2023
Номер записи - 161969
ID в реестре СИ - 384369
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
UNIK5000, UNIK серии 5900, UNIK серии 5600, UNIK серии 5000, 5600, 5700, 5800 и 5900, UNIK серии 5000, UNIK серии 5900, UNIK 5900 типа PTX, UNIK 5900 series, UNIK 5900, UNIK 5800, UNIK 5000 PTX50R2, UNIK 5000 PTX, UNIK 5000, PTX 59B2, PTX 50R2-TC-A2-CA-H1-PA, PTX, 5900,
Производитель
Изготовитель - Фирма "Druck Limited"
Страна - СОЕДИНЕННОЕ КОРОЛЕВСТВО
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Внимание!!
Отчет долго строится.
На первом этапе построения отчета необходимо выбрать одну из нескольких десятков областей СИ. Далее, в зависимости от выбранной области строятся три гистограммы и таблица по владельцам СИ и их поверкам.
На гистограммах владельцы СИ разбиты по группам в зависимости от количества поверок, приходящихся на их СИ. Графики дают наглядное представление о поверках и средствах измерений в зависимости от масштаба бизнеса владельца и специфики его деятельности. Для удобства отображения графики учитывают организации имеющие от 10 и более поверок.
Таблица отображает данные о наименовании владельца СИ, количестве поверок и количестве средств измерений у владельца в соответствии с выбранной областью измерений. Для ускорения генерации отчета в таблице приводятся данные о юридических лицах, имеющих 2 и более поверки.
Статистика
Кол-во поверок - 165
Выдано извещений - 0
Кол-во периодических поверок - 48
Кол-во средств измерений - 49
Кол-во владельцев - 14
Усредненный год выпуска СИ - 2020
МПИ по поверкам - 716 дн.
Приказы РСТ, где упоминается данный тип СИ
№51 от 2018.01.16 Об утверждении типов средств измерений
Наличие аналогов СИ: Датчики давления (UNIK серии 5000, 5600, 5700, 5800 и 5900)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "Druck Limited"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
63707-16 12.04.2026 |
Калибраторы давления, DPI 611, DPI 612 Фирма "Druck Limited" (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ МП |
1 год |
|
65545-16 27.10.2026 |
Приборы цифровые для проверки систем воздушных сигналов, ADTS Фирма "Druck Limited" (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ МП |
1 год |
|
66482-17 26.01.2027 |
Приборы цифровые для измерения давления, DPI 104, DPI 104 IS, DPI 705, DPI 705 IS, DPI 740 Фирма "Druck Limited" (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ МП |
1 год |
|
68438-17 |
Датчики давления, PTX 661-13G-3433 Фирма "Druck Limited" (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ |
2 года |
|
68793-17 |
Датчики давления, UNIK 5900 мод. PTX 59J2-TD-A2-CC-H1-RP-5441 Фирма "Druck Limited" (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ |
2 года |
|
68794-17 |
Датчики давления, UNIK 5900 мод. PTX 59B2-TC-A2-CB-H1-RP Фирма "Druck Limited" (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ |
2 года |
|
69579-17 |
Датчики давления, UNIK 5900 мод. PTX 59J2-TD-A2-CC-H1-RP-5441 Фирма "Druck Limited" (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ |
2 года |
|
70048-17 |
Датчики давления, UNIK 5900 мод. PTX 59J2-TC-A3-CC-H4-RR Фирма "Druck Limited" (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ МП |
2 года |
|
70163-18 16.01.2023 |
Датчики давления, UNIK серии 5000, 5600, 5700, 5800 и 5900 Фирма "Druck Limited" (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ МП |
2 года |
Кто поверяет Датчики давления (UNIK серии 5000, 5600, 5700, 5800 и 5900)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФГУП "ВНИИМ ИМ. Д.И.МЕНДЕЛЕЕВА" (RA.RU.311541) | РСТ | 27 | 27 | 0 | 0 | 27 | 27 | 0 | ||
| ФБУ "АСТРАХАНСКИЙ ЦСМ" (RA.RU.311475) | РСТ | 19 | 2 | 17 | 0 | 2 | 2 | 0 | ||
| ООО "АВЕРНИМ" (RA.RU.312821) | 25 | 25 | 0 | 0 | 25 | 25 | 0 | |||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | 6 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФГУП "ВНИИМС" (RA.RU.311493) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ООО "СИБИРЬ ЭНЕРГОСЕРВИС" (RA.RU.312261) | 5 | 0 | 5 | 0 | 1 | 0 | 1 | |||
| ФБУ "Волгоградский ЦСМ" (RA.RU.311474) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ «Ростест-Москва» (RA.RU.311320) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "КАЛИНИНГРАДСКИЙ ЦСМ" (RA.RU.311465) | РСТ | 6 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 2 | 2 | 0 | 0 | 2 | 2 | 0 | ||
| ООО "СТАРСТРОЙ" (RA.RU.310466) | 6 | 0 | 6 | 0 | 6 | 0 | 6 | |||
| ФГУП «ВНИИМС» (RA.RU.311493) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "Краснодарский ЦСМ" (RA.RU.311441) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФГБУ "ВНИИМС" (RA.RU.311493) | РСТ | 43 | 43 | 0 | 0 | 13 | 13 | 0 | ||
| ФБУ "ЦСМ Татарстан" (RA.RU.311394) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ "САМАРСКИЙ ЦСМ" (RA.RU.311429) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ» (RA.RU.313740) | 16 | 0 | 16 | 0 | 16 | 0 | 16 |
Стоимость поверки Датчики давления (UNIK серии 5000, 5600, 5700, 5800 и 5900)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Мурманский ЦСМ Мурманская область |
3104 | 3104 |
Программное обеспечение
отсутствует.
Знак утверждения типа
Знак утверждения типананосится на корпус датчиков давления UNIK серий 5000, 5600, 5700, 5800 и 5900 методом гравировки и/или на титульный лист паспорта и руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к датчикам давления UNIK серий 5000, 5600, 5700, 5800 и 5900
ГОСТ 22520-85 «Датчики давления, разряжения и разности давлений с электрическими аналоговыми входными сигналами ГСП».
ГОСТ 8.802-2012 «ГСИ. Государственный специальный эталон и общесоюзная поверочная схема для средств измерений избыточного давления до 250 МПа».
ГОСТ 8.187-76 «Государственный специальный эталон и общесоюзная поверочная схема для средств измерений разности давлений до 4404 Па».
ГОСТ 8.840-2013 «ГСИ. Государственный специальный эталон и общесоюзная поверочная схема для средств измерений абсолютного давления в диапазоне 2,7Л102~4000Л102 Па».
Техническая документация фирмы-изготовителя.
Поверка
Поверкаосуществляется по документу МИ 1997-89 ГСИ «Преобразователи давления измерительные. Методика поверки».
Основные средства поверки:
Рабочие эталоны 1-го и 2-го разрядов по ГОСТ Р 8.802-2012 - манометры избыточного давления грузопоршневые МП-2,5; МП-6; МП-60; МП-600; МП-2500 (Регистрационный № 58794-14).
Калибратор многофункциональный и коммуникатор ВЕАМЕХ MC6 (-R) (Регистрационный № 52489-13).
Рабочий эталон 1-го разряда по ГОСТ Р 8.840-2013 - манометр абсолютного давления МПАК-15 (Регистрационный № 24971-03).
Рабочий эталон 1 разряда по ГОСТ Р 8.802-1012 - мановакуумметр грузопоршневой МВП-2,5 (Регистрационный № 1652-99).
Микроманометры жидкостные компенсационные с микрометрическим винтом МКВК-250 (Регистрационный № 22995-02).
Задатчик разрежения Метран-503 Воздух (Регистрационный № 25940-03). Калибраторы-контроллеры давления PPC (Регистрационный № 27758-08).
Калибраторы давления СРС3000, СРС6000, СРС8000, СРС8000-Н (Регистрационный № 59862-15).
Калибраторы давления CPG8000, CPG2500 (Регистрационный № 54615-13).
Калибраторы давления пневматические МЕТРАН-504 Воздух-I (Регистрационный № 31057-09).
Мультиметр 3458А (Регистрационный № 25900-03).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в паспорт и (или) на свидетельство о поверке.
Изготовитель
Фирма «Druck Limited», Великобритания
Адрес: Fir Tree Lane, Groby, Leicester LE6 0FH, England
Телефон: +44 (0) 116 231 7100
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы»Адрес: 119361, г. Москва, ул. Озерная, д.46
Телефон: +7(495) 437-55-77, факс: +7(495)437-56-66
E-mail: office@vniims.ru
Web-сайт: www.vniims.ru
Датчики давления UNIK серии 5000, 5600, 5700, 5800 и 5900 состоят из измерительного модуля давления и электронного преобразователя, конструктивно объединенных в корпусе из нержавеющей стали или титана. Измерительный модуль давления состоит из стального или титанового сварного корпуса, на основании которого закреплен первичный преобразователь давления, выполненный из монокристаллического кремния. На мембране данного преобразователя сформирован мост Уинстона из диффузионных пьезорезисторов.
Принцип действия датчиков давления UNIK серии 5000, 5600, 5700, 5800 и 5900 основан на упругой деформации первичного пьезорезистивного преобразователя. При воздействии давления на упругую мембрану кремниевого чувствительного элемента происходит пропорциональное изменение электрического сопротивления пьезорезистивного моста. Изменение сопротивления вызывает пропорциональное изменение выходного напряжения, снимаемого с моста, которое затем усиливается, нормируется и преобразовывается в стандартный выходной сигнал.
Измерительная мембрана датчиков выполнена из нержавеющей, никелевой стали или титана.
Датчики давления UNIK серий 5000, 5600, 5700, 5800 и 5900 отличаются между собой материалом исполнения, а также областью применения.
Конфигурации датчиков и различные разъемы приведены в спецификациях производителя. Датчики давления UNIK серии 5000, 5600, 5700, 5800, 5900 выпускают с тремя видами преобразователей: PDCR, PMP и PTX.
Датчики UNIK, выпускаемые с преобразователем PDCR формируют потенциальный милливольтовый выходной сигнал, датчики UNIK выпускаемые с преобразователем РМР -вольтовый выходной сигнал, датчики UNIK выпускаемые с преобразователем РТХ - токовый миллиамперный выходной сигнал.
Общий вид датчиков UNIK представлен на рисунках 1-4.

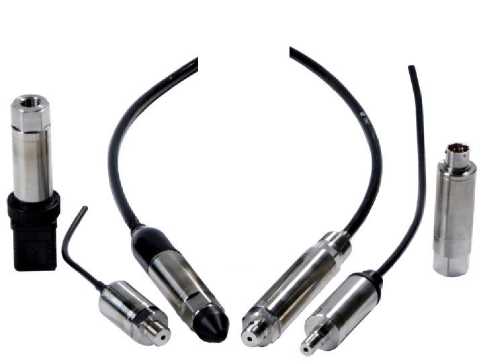

Рисунок 1 - Внешний вид датчика давления
UNIK 5000

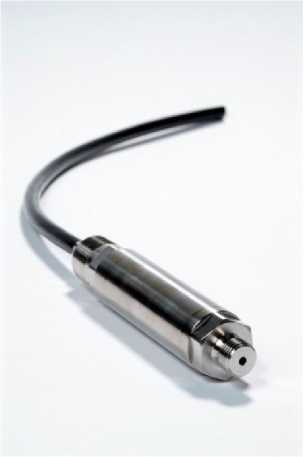

Рисунок 2 - Внешний вид датчика давления
UNIK 5600/5700

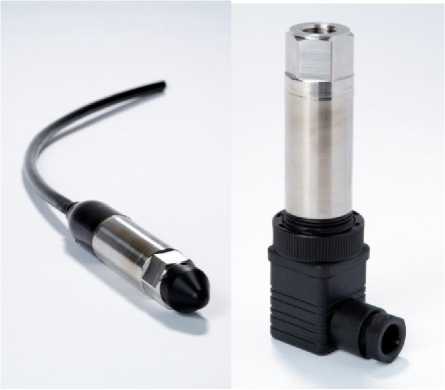

Рисунок 3 - Внешний вид датчика давления UNIK 5800

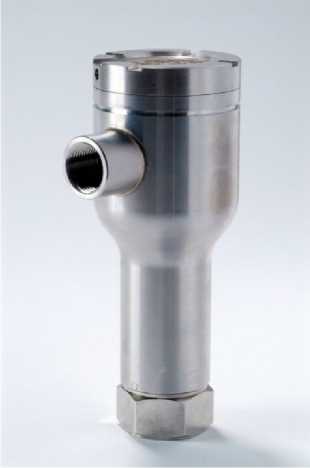

Рисунок 4 - Внешний вид датчика давления UNIK 5900
Пломбирование датчиков не предусмотрено.
Программное обеспечение отсутствует.
Таблица 1 - Основные метрологические и технические характеристики
|
Наименование характеристики |
Значение | ||
|
UNIK 5000 |
UNIK 5600, UNIK 5700 |
UNIK 5800, UNIK 5900 | |
|
Верхние пределы измерений (ВПИ): |
от 0,01 до 70 |
от 0,01 до 70 |
от 0,2 до 70 |
|
- абсолютного давления, МПа |
от 0,007 до 70 |
от 0,007 до 70 |
от 0,2 до 70 |
|
- избыточного давления, МПа |
от 0,007 до 3,5 |
от 0,007 до 3,5 |
- |
|
от 50 до 130 |
от 50 до 130 |
- |
|
Нижние пределы измерений: - абсолютного давления, МПа |
0 |
0 |
0 |
|
- избыточного давления, МПа |
-0,1 |
-0,1 |
-0,1 |
|
- разности давлений*, МПа |
-1,5 |
-1,5 |
- |
|
- атмосферного давления, кПа |
35 |
35 |
- |
|
Минимальный интервал измерений: |
0,01 |
0,01 |
0,2 |
|
- абсолютного давления, МПа |
0,007 |
0,007 |
0,2 |
|
- избыточного давления, МПа |
0,007 |
0,007 |
- |
|
35 |
35 |
- |
|
Пределы допускаемой основной приведенной погрешности к ВПИ, |
±0,5; ±0,75 |
±0,5; ±0,75 |
±0,5; ±0,75 |
|
при нормаль-ных условиях (от +21 до +25 °С), % | |||
|
Наименование характеристики |
Значение | ||
|
UNIK 5000 |
UNIK 5600, UNIK 5700 |
UNIK 5800, UNIK 5900 | |
|
Рабочий диапазон температур, оС |
от -10 до +50 от -20 до +80 от -40 до +80 от -40 до +125 |
от -10 до +50 от -20 до +80 от -40 до +80 от -40 до +125 |
от -10 до +50 от -20 до +80 от -40 до +80 от -40 до +125 |
|
Пределы допускаемой дополнительной приведенной погрешности к ВПИ, вызванной отклонением температуры окружающей среды от нормальных условий (от +21 до +25 °С), %
до -10 (включ.) и от +50 (не включ.) до +80 °С (включ.)
|
±1,5; ±2,25 ±1,0; ±1,5 ±0,5; ±0,75 |
±1,5; ±2,25 ±1,0; ±1,5 ±0,5; ±0,75 |
±1,5; ±2,25 ±1,0; ±1,5 ±0,5; ±0,75 |
|
Максимальное рабочее (статическое) давление (для датчиков разности давлений), МПа |
7 |
7 |
- |
|
Пределы допускаемой дополнительной приведённой погрешности, вызванной изменением статического давления, % / МПа |
±0,6 |
±0,6 |
- |
|
Напряжение питания, В |
от 2,5 до 32 |
от 7 до 32 |
от 2,5 до 32 |
|
Значение выходного сигнала, мА |
от 4 до 20 | ||
|
Средняя наработка на отказ, ч |
50000 | ||
|
Габаритные размеры, мм, длинахширинахдиаметр |
147х72х44 |
144х72х50 |
58xx: 146х25х25 59xx: 155x110x60 |
|
Масса, г |
от 100 до 500 |
от 60 до 500 |
от 100 до 1800 |
|
Примечание* знак минус означает подачу давления в «минусовую » камеру датчика разности давлений | |||
