Номер по Госреестру СИ: 63707-16
63707-16 Калибраторы давления
(DPI 611, DPI 612)
Назначение средства измерений:
Калибраторы давления DPI 611, DPI 612 предназначены для:
- измерений избыточного, абсолютного и разности давлений;
- измерений и воспроизведения силы постоянного тока;
- измерений и воспроизведения напряжения постоянного тока.
Внешний вид.

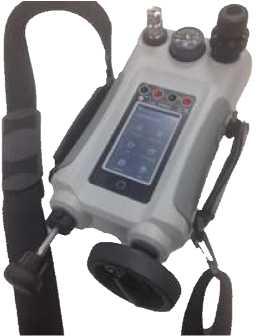

Калибраторы давления
Рисунок № 1
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства - 12.04.2026
Номер записи - 154918
ID в реестре СИ - 377318
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
DPI612, DPI-612, DPI-611, DPI 612-HFP, DPI 612 (с 3 модулями), DPI 612, DPI 611-13G, DPI 611-05G, DPI 611, DPI 612 (модификация DPI612), DPI 611, DPI 612 (модификация DPI612, DPI 611, DPI 612, DPI 611 (с 3 модулями), DPI 611 (с 2 модулями), DPI 611 (с 1 модулем), DPI 611, 612, 611-07G, 611, -,
Производитель
Изготовитель - Фирма "Druck Limited"
Страна - СОЕДИНЕННОЕ КОРОЛЕВСТВО
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да

Новокузнецк — крупнейший город Кемеровской области. Его называют южной столицей Кузбасса. Полмиллиона жителей Новокузнецка смогли сделать свою малую родину не только крупнейшим промышленным городом Сибири, но и привлекательным для туристов поселением. История города началась в 1618 году, когда на правом берегу реки Томь был возведен Кузнецкий острог. Строительство острога было тесно связано с царским указом о расширении объема данников и, как следствие, увеличении объема дани, поступающей в казну. Главной проблемой в этом плане было то, что большая часть южных земель находилась под контролем воинственных племен.
«Благодаря» развитию Новокузнецка в сторону крупнейшего промышленного города естественный уровень растительности сохранился лишь на небольших участках. В основном это березово-осиновые леса, сосновые леса, луга и болота. Геологическое строение Новокузнецка довольно сложное: прямо через город проходит глубокий тектонический разлом, с которым связаны локальные землетрясения.
Угольная промышленность занимает второе место в структуре промышленного производства Новокузнецка. В городе 10 шахт, 3 разреза, 3 обогатительных фабрики. Металлургия занимает ведущее место среди всех видов промышленности города, именно здесь работает около 57% жителей, занятых в сфере промышленности. Новокузнецк — культурный центр Кузбасса. В городе имеется разветвленная сеть музеев, драматический театр и театр кукол «Сказ», несколько театральных студий, муниципальный камерный хор, джаз-клуб «Геликон», широкая сеть библиотек.
Отчет "Анализ рынка поверки в Кемерово" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Кемерово.
При проведении исследований были введены следующие ограничения:
- в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
- топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).
Содержание отчета:
- Список организаций-поверителей, осуществляющих поверку в городе Новокузнецк по данным ФСА и ФГИС АРШИН.
- Объемы первичных и периодических поверок за период с 2017г. по н.в.
- Информация о местах осуществления деятельности организаций-поверителей.
- Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
- Детальный анализ по каждой из организации, работающей в выбранном городе.
- Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
- Количество поверок по типам СИ в динамике по годам.
- Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- Быстрый анализ контрагентов организаций-поверителей.
- Анализ цен на поверку СИ по Фед. округу.
Примечание!
Добавлены следующие фильтры:- отображаются организации с первичными или периодическими поверками от 100 шт. с 2017 года
- отображаются организации с действующими аттестатами аккредитации на текущий год
- рубим если меньше 10 поверок в год по типу СИ по организации на пераом этапе
- рубим если меньше 10 поверок в год по типу СИ по организации на втором этапе
- место регистрации или осуществления деятельности организаций совпадает с городом
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок) - топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок)
Статистика
Кол-во поверок - 503
Выдано извещений - 11
Кол-во периодических поверок - 314
Кол-во средств измерений - 87
Кол-во владельцев - 49
Усредненный год выпуска СИ - 2017
МПИ по поверкам - 1683 дн.
Приказы РСТ, где упоминается данный тип СИ
№417 от 2016.04.12 Об утверждении типов средств измерений
№426 от 2021.03.29 О продлении срока действия утвержденных типов средств измерений
Наличие аналогов СИ: Калибраторы давления (DPI 611, DPI 612)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|---|
|
63707-16 Калибраторы давления (DPI 611, DPI 612) Фирма "Druck Limited" (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
54880-13 Калибраторы давления (Метран-520) АО «ПГ «Метран» (РОССИЯ г.Челябинск) |
Все средства измерений АО «ПГ «Метран»
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
63707-16 12.04.2026 |
Калибраторы давления, DPI 611, DPI 612 Фирма "Druck Limited" (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ МП |
1 год |
|
65545-16 27.10.2026 |
Приборы цифровые для проверки систем воздушных сигналов, ADTS Фирма "Druck Limited" (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ МП |
1 год |
|
66482-17 26.01.2027 |
Приборы цифровые для измерения давления, DPI 104, DPI 104 IS, DPI 705, DPI 705 IS, DPI 740 Фирма "Druck Limited" (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ МП |
1 год |
|
68438-17 |
Датчики давления, PTX 661-13G-3433 Фирма "Druck Limited" (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ |
2 года |
|
68793-17 |
Датчики давления, UNIK 5900 мод. PTX 59J2-TD-A2-CC-H1-RP-5441 Фирма "Druck Limited" (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ |
2 года |
|
68794-17 |
Датчики давления, UNIK 5900 мод. PTX 59B2-TC-A2-CB-H1-RP Фирма "Druck Limited" (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ |
2 года |
|
69579-17 |
Датчики давления, UNIK 5900 мод. PTX 59J2-TD-A2-CC-H1-RP-5441 Фирма "Druck Limited" (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ |
2 года |
|
70048-17 |
Датчики давления, UNIK 5900 мод. PTX 59J2-TC-A3-CC-H4-RR Фирма "Druck Limited" (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ МП |
2 года |
|
70163-18 16.01.2023 |
Датчики давления, UNIK серии 5000, 5600, 5700, 5800 и 5900 Фирма "Druck Limited" (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ МП |
2 года |
Схема прослеживаемости средства измерений отображает поверяемое СИ, его средства поверки и их связи с первичными эталонами.
В качестве средств поверки могут выступать СИ, стандартные образцы, эталоны, государственные первичные эталоны и СИ, импользуемые в качестве эталонов. Кроме того, на диаграмме могут присутствовать реагенты и аттестованные методики измерений.
Бесплатный
Кто поверяет Калибраторы давления (Метран-520)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "ЯКУТСКИЙ ЦСМ" (RA.RU.311545) | РСТ | 4 | 0 | 4 | 2 | 2 | 0 | 2 | ||
| ФБУ "САХАЛИНСКИЙ ЦСМ" (RA.RU.311389) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "КРАСНОЯРСКИЙ ЦСМ" (RA.RU.311479) | РСТ | 13 | 0 | 12 | 0 | 13 | 0 | 12 | ||
| ФБУ "САХАЛИНСКИЙ ЦСМ" (RA.RU.311389) | РСТ | 8 | 0 | 8 | 0 | 3 | 0 | 3 | ||
| ФБУ "ЦСМ РЕСПУБЛИКИ БАШКОРТОСТАН" (RA.RU.311406) | РСТ | 5 | 0 | 5 | 0 | 5 | 0 | 5 | ||
| ООО "АВЕРНИМ" (RA.RU.312821) | 18 | 11 | 3 | 0 | 17 | 11 | 2 | |||
| ФБУ "УРАЛТЕСТ" (RA.RU.311249) | РСТ | 52 | 3 | 7 | 43 | 3 | 39 | 4 | 34 | |
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | 13 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "ЦСМ Татарстан" (RA.RU.311394) | РСТ | 23 | 0 | 22 | 0 | 22 | 0 | 22 | ||
| ФГУП "ВНИИМС" (RA.RU.311493) | РСТ | 5 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ЦСМ Татарстан" (RA.RU.311394) | РСТ | 6 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311494) | РСТ | 7 | 0 | 2 | 2 | 1 | 0 | 1 | ||
| ФБУ "ОМСКИЙ ЦСМ" (RA.RU.311220) | РСТ | 13 | 0 | 9 | 0 | 13 | 0 | 9 | ||
| ФБУ "РОСТОВСКИЙ ЦСМ" (RA.RU.311306) | РСТ | 14 | 1 | 0 | 11 | 0 | 11 | 0 | 11 | |
| ФБУ "ВОРОНЕЖСКИЙ ЦСМ" (RA.RU.311467) | РСТ | 3 | 0 | 3 | 0 | 3 | 0 | 3 | ||
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311483) | РСТ | 41 | 0 | 36 | 0 | 38 | 0 | 36 | ||
| ФБУ "САРАТОВСКИЙ ЦСМ ИМ. Б.А. ДУБОВИКОВА" (RA.RU.311232) | РСТ | 8 | 0 | 8 | 0 | 8 | 0 | 8 | ||
| ФБУ "АРХАНГЕЛЬСКИЙ ЦСМ" (RA.RU.311492) | РСТ | 12 | 3 | 0 | 12 | 0 | 12 | 0 | 12 | |
| ФБУ "Волгоградский ЦСМ" (RA.RU.311474) | РСТ | 70 | 0 | 44 | 0 | 70 | 0 | 44 | ||
| ФБУ "СТАВРОПОЛЬСКИЙ ЦСМ" (РОСС.RU.0001.310109) | РСТ | 3 | 0 | 2 | 0 | 3 | 0 | 2 | ||
| ФГУП "ВНИИФТРИ" (RA.RU.311478) | РСТ | 5 | 1 | 0 | 0 | 1 | 1 | 0 | ||
| ФБУ «Ростест-Москва» (RA.RU.311320) | РСТ | 17 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 54 | 1 | 0 | 53 | 1 | 28 | 0 | 28 | |
| ФБУ "ЯРОСЛАВСКИЙ ЦСМ" (RA.RU.311391) | РСТ | 4 | 1 | 0 | 4 | 0 | 4 | 0 | 4 | |
| ФБУ "ЦСМ в Липецкой области" (62) | 2 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "УРАЛТЕСТ" (RA.RU.311249) | РСТ | 17 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "РОСТОВСКИЙ ЦСМ" (РОСС RU.0001.310392) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ЦСМ РЕСПУБЛИКИ БАШКОРТОСТАН" (RA.RU.311406) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311494) | РСТ | 6 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "НОВОСИБИРСКИЙ ЦСМ" (RA.RU.311258) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "Волгоградский ЦСМ" (RA.RU.311474) | РСТ | 7 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "САРАТОВСКИЙ ЦСМ ИМ. Б.А. ДУБОВИКОВА" (12) | РСТ | 3 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «Дагестанский ЦСМ» (RA.RU.311505) | РСТ | 9 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "КРАСНОЯРСКИЙ ЦСМ" (RA.RU.311479) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФГУП «ВНИИФТРИ» (RA.RU.311478) | 4 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ «Тюменский ЦСМ» (RA.RU.311494) | РСТ | 4 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «УРАЛТЕСТ» (RA.RU.311249) | РСТ | 6 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «Тульский ЦСМ» (RA.RU.311348) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «ЦСМ Республики Башкортостан» (RA.RU.311406) | РСТ | 5 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "СЕВЕРО-КАВКАЗСКИЙ ЦСМ" (RA.RU.311488) | РСТ | 8 | 0 | 8 | 0 | 7 | 0 | 7 | ||
| ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311499) | РСТ | 20 | 0 | 20 | 3 | 15 | 0 | 15 | ||
| ФБУ "СЕВЕРО-КАВКАЗСКИЙ ЦСМ" (RA.RU.311311) | 2 | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ФБУ "ЦСМ ИМ. А.М. МУРАТШИНА В РЕСПУБЛИКЕ БАШКОРТОСТАН" (RA.RU.311406) | РСТ | 3 | 0 | 3 | 0 | 3 | 0 | 3 |
Стоимость поверки Калибраторы давления (Метран-520)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Волгоградский ЦСМ Волгоградская область |
5147 | 7175 |
|
ФБУ Красноярский ЦСМ Красноярский край |
2647 | 7175 |
|
ФБУ Красноярский ЦСМ Красноярский край |
4993 | 7175 |
|
ФБУ Липецкий ЦСМ Липецкая область |
9072 | 7175 |
|
Коломенский филиал ФБУ Ростест-Москва Московская область |
4800 | 7175 |
Программное обеспечение
Идентификационные данные программного обеспечения (ПО) калибраторов давления DPI 611, DPI 612 представлены в таблице 1.
Таблица 1
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
DK439 для DPI 611 DK455 для DPI 612 |
|
Номер версии (идентификационный номер) ПО |
не ниже V1.02.00 для DPI 611 не ниже V2.00.01 для DPI 612 |
|
Цифровой идентификатор ПО |
- |
|
Другие идентификационные данные |
- |
ПО устанавливается на предприятии-изготовителе в процессе производства приборов, доступ пользователя к нему полностью отсутствует и в процессе эксплуатации модификации не подлежит.
Конструкция СИ исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию.
Уровень защиты встроенного ПО от непреднамеренных и преднамеренных изменений -низкий по Р 50.2.077-2014.
Знак утверждения типа
Знак утверждения типананосится типографским способом на титульный лист руководства по эксплуатации.
Сведения о методиках измерений
Сведения о методиках (методах) измерений изложены в руководстве по эксплуатации на калибраторы давления DPI 611, DPI 612.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к калибраторам давления DPI 611, DPI 612
-
1 Техническая документация изготовителя;
-
2 ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;
-
3 ГОСТ 8.187-76 «ГСИ. Государственный специальный эталон и общесоюзная поверочная схема для средств измерений разности давлений до 4*104 Па»;
-
4 ГОСТ Р 8.840-2013 «ГСИ. Государственная поверочная схема для средств измерений абсолютного давления в диапазоне от 1 до Г106 Па»;
-
5 ГОСТ Р 8.802-2012 «ГСИ. Государственная поверочная схема для средств измерений избыточного давления до 250 МПа»;
-
6 ГОСТ 8.022-91 «ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне значений от 1 х 10-16 до 30 А»;
-
7 ГОСТ 8.027-2001 «ГСИ. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы»;
Поверка
Поверкаосуществляется по документу РТ-МП-2240-2015 «ГСИ. Калибраторы давления DPI 611, DPI 612. Методика поверки», утвержденному ФБУ «Ростест-Москва» 04 августа 2015 г. Знак поверки наносится на свидетельство о поверке.
Основные средства поверки:
-
- калибраторы-контроллеры давления PPC-4, ВПИ: 0,1; 0,35; 0,7; 3,5 МПа, ПГ ±0,008% ИВ (номер по Госреестру СИ 27758-08);
-
- рабочие эталоны МП-6, МП-60, МП-600, ВПИ: 0,6; 6; 60 МПа, СКО 2*10-5;
-
- манометры грузопоршневые СРВ5000, ВПИ: минус 0,1; 0,25; 1; 10; 25 МПа, КТ 0,005 (номер по Госреестру СИ 33079-08);
-
- манометры избыточного давления грузопоршневые КТ 0,01 МП-2,5, МП-6, МП-60, МП-600 (номер по Госреестру СИ 31703-06);
-
- манометры грузопоршневые СРВ5000, диапазон измерений от 0,2 до 100 МПа, КТ 0,01 (номер по Госреестру СИ 33079-08);
-
- калибратор давления пневматический «Метран-505 Воздух», диапазон воспроизведения разности давлений от 5 до 40000 Па, КТ 0,015 (номер по Госреестру СИ 42701-09);
- барометр образцовый переносной БОП-1М-3, диапазон измерений от 5 до 2800 гПа, ПГ ±0,10 гПа, в диапазоне от 5 до 1100 гПа, ПГ ±0,01 % ИВ (в диапазоне св. 1100 гПа) (номер по Госреестру СИ 26469-04);
- мультиметр 3458А, диапазоны измерений (воспроизведения): 100мВ, 1В, 10В, 100В,10 мА, 100мА, 10 Ом, 100 Ом, 1 кОм, 0-10 кОм, 40 Гц-10 МГц (номер по Госреестру СИ 25900-03);
- калибратор универсальный FLUKE 5520A, диапазоны измерений: (0-32,9) В ПГ ±(U-12 1(Г.. .0020 1(Г); (0-329,999) мА ПГ ±(I-100 10-6); (0-10,9) кОм ПГ ±К28х 10-6... К40х 10-6); (0-329) В ПГ -(10120 НТО.. U490X10-6); (10 Гц-10) кГц ПГ ^Г^хЮ-6) (номер по Госреестру СИ 29282-05).
Изготовитель
Druck Limited, Великобритания
Адрес: Fir Tree Lane, Groby, Leicester LE6 OFH, UK
Тел: +44 (0) 116 231 4314, факс: +44 (0) 116 231 4192; web: www.gemeasurement.com
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве» (ФБУ «Ростест-Москва»)
Адрес: 117418, г. Москва, Нахимовский проспект, д. 31
Тел: (495) 544-00-00
Калибраторы давления DPI 611, DPI 612 представляют собой портативные цифровые приборы с сенсорным жидкокристаллическим дисплеем.
На лицевой панели калибраторов давления DPI 611, DPI 612 размещены электрические разъемы, порт давления, для подсоединения поверяемого прибора и клапан для сброса давления в системе. Калибраторы давления DPI 611 имеют встроенные модули давления. Калибраторы давления DPI 612 имеют порт для подключения модулей давления PM620, PM620is.
Для расширения диапазона измерений калибраторов давления DPI 611, DPI 612 могут быть подключены внешние модули давления IDOS UPM и IDOS UPM P.
Исполнение калибраторов давления DPI 612 возможно в трех модификациях (PFX, PFP, HFP). Модификации калибраторов давления DPI 612 идентичны по принципу действия и отличаются друг от друга метрологическими и техническими характеристиками.
Принцип действия:
Принцип действия калибраторов давления DPI 611, DPI 612 в режиме измере-
ний/генерации электрических сигналов основан на их аналогово-цифровом преобразовании (АЦП) и отображении результатов на дисплее.
Принцип действия калибраторов давления DPI 611, DPI 612 при измерении давления основан на упругой деформации первичного пьезорезистивного преобразователя. При воздействии давления на упругую мембрану кремниевого чувствительного элемента происходит пропорциональное изменение электрического сопротивления пьезорезистивного моста. Изменение сопротивления моста вызывает пропорциональное изменение выходного напряжения, преобразовании его в АЦП и отображении результатов на дисплее.
Жидкокристаллический дисплей калибраторов давления DPI 611, DPI 612 отображает результаты измерений или воспроизведений в цифровом виде, а также отображает информацию о режиме его работы. Сенсорный дисплей калибраторов давления DPI 611, DPI 612 может отображать до трех измеряемых величин.
Внешний вид калибраторов
Рисунок 1 -
Калибраторы давления DPI 611
давления
DPI
611, DPI 612 показан на рисунках 1, 2.
исунок 2 -
Калибраторы давления DPI 612
Пломбировка калибраторов давления DPI 611, DPI 612 от несанкционированного доступа производится путем приклеивания разрушающихся наклеек на место соединения передней и задней панелей корпуса.
Комплектность калибраторов давления DPI611, DPI612 приведена в таблице 8.
Таблица 8
|
Наименование |
Кол-во, шт. |
|
Калибратор давления (модель и модификация в соответствии с заказом) |
1 |
|
Модули давления (модель и количество в соответствии с заказом) |
- |
|
Кабель электрического питания |
1 |
|
Руководство по эксплуатации |
1 |
|
Методика поверки РТ-МП-2240-2015 |
1 |
калибраторов давления DPI 611, DPI 612 представлены в таблицах 2 - 7.
Метрологические характеристики калибраторов давления DPI 611 с встроенными модулями давления представлены в таблице 2.
Таблица 2
|
Вид давления |
Диапазон измерений кПа |
Пределы допускаемой основной приведенной погрешности, % от диапазона |
|
Избыточное |
от минус 100 до 100 от минус 100 до 200 от минус 100 до 700 от минус 100 до 1000 от минус 100 до 2000 |
±0,025 |
Метрологические характеристики калибраторов давления DPI 612 с модулями давления
PM620, PM620 IS представлены в таблице 3
Таблица 3
|
Вид давления |
Диапазоны измерений |
Пределы допускаемой основной приведенной погрешности, % от диапазона | |
|
кПа |
МПа | ||
|
Избыточное |
от минус 2,5 до 2,5 |
- |
±0,1 |
|
от минус 7 до 7 от минус 20 до 20 от минус 35до 35 от минус 70 до 70 от минус 100 до 100 |
- |
±0,05 | |
|
от минус 100 до 200 от минус 100 до 350 от минус 100 до 700 |
от минус 0,1 до 1 от минус 0,1 до 2 от (0 - 3,5) до (0 - 20) |
±0,025 | |
|
Абсолютное |
от 0 до 35 |
- |
±0,08 |
|
от 0 до 70 |
- |
±0,07 | |
|
от 0 до 200 от 0 до 700 |
от (0 - 1) до (0 - 100) |
±0,05 | |
|
- |
от (0 - 1) до (0 - 100) |
±0,025* | |
* при использовании функции TARE модуль абсолютного давления переводится в режим измерения избыточного давления.
Метрологические характеристики калибраторов давления DPI 611, DPI 612 с модулями давления IDOS UPM и IDOS UPM P представлены в таблице 4.
Таблица 4
|
Вид давления |
Диапазон измерений |
Пределы допускаемой основной приведенной погрешности, % от диапазона | |
|
IDOS UPM в диапазоне температур от 0 до 50 °С |
IDOS UPM Р в диапазоне температур от 18 до 28 °С | ||
|
Избыточное, разность давлений, кПа |
от минус 2,5 до 2,5 |
±0,1 |
±0,05 |
|
от минус 7 до 7 от минус 20 до 20 от минус 35 до 35 от минус 70 до 70 |
±0,075 |
±0,05 | |
|
от минус 100 до 100 от минус 100 до 200 |
±0,05 |
±0,015 | |
|
Избыточное, МПа |
от минус 0,1 до 0,35 от минус 0,1 до 0,7 от минус 0,1 до 1,0 от минус 0,1 до 2,0 от 0 до 3,5 от 0 до 7,0 от 0 до 10,0 от 0 до 13,5 от 0 до 20,0 |
±0,05 |
±0,015 |
|
от 0 до 35 от 0 до 70 |
±0,05 |
- | |
|
Абсолютное, кПа |
от 0 до 35 от 0 до 200 от 0 до 700 от 0 до 2000 |
±0,1 ±0,075 ±0,075 ±0,075 |
- |
Метрологические характеристики калибраторов давления DPI 611, DPI 612 в режиме измерений параметров электрических сигналов представлены в таблице 5.
Таблица 5
|
Наименование характеристики |
Диапазон измерений |
Пределы допускаемой основной приведенной погрешности, в диапазоне температур от 10 до 30 °С |
Пределы допускаемой дополнительной погрешности, в диапазонах температур от -10 до +10 °С и от 30 до 50 °С | ||
|
%ИВ |
+%ВПИ |
%ИВ |
+%ВПИ/°С | ||
|
Напряжение постоянного тока |
±200 мВ |
0,018 |
0,005 |
0 |
0,001 |
|
±2000 мВ |
0,018 |
0,005 |
0 |
0,001 | |
|
±20 В |
0,018 |
0,005 |
0 |
0,001 | |
|
±30 В |
0,018 |
0,005 |
0 |
0,001 | |
|
Сила постоянного тока |
±20 мА |
0,018 |
0,006 |
0 |
0,001 |
|
±55 мА |
0,018 |
0,006 |
0 |
0,001 | |
ИВ- измеряемая величина; ВПИ- верхний предел измерений
Метрологические характеристики калибраторов давления DPI 611, DPI 612 в режиме воспроизведения параметров электрических сигналов представлены в таблице 6.
Таблица 6
|
Наименование характеристики |
Диапазон измерений |
Пределы допускаемой основной приведенной погрешности, в диапазоне температур от 10 до 30 °С |
Пределы допускаемой дополнительной погрешности, в диапазонах температур от минус 10 до плюс 10 °С и от 30 до 50 °С | ||
|
%ИВ |
+%ВПИ |
%ИВ |
+%ВПИ/°С | ||
|
Напряжение постоянного тока (ток 25 мА) |
10 В |
0 |
0,1 |
0 |
0 |
|
24 В |
0 |
1,0 |
0 |
0 | |
|
Сила постоянного тока |
от 0 до 24 мА |
0,018 |
0,006 |
0 |
0,001 |
Технические характеристики калибраторов давления DPI 611, DPI 612 представлены в таблице 7.
Таблица 7
|
Характеристика |
Значение характеристики |
|
Рабочая среда |
Не коррозионные жидкости и газы |
|
Нормальная область значений температур, °С |
от 10 до 30 |
|
Диапазон рабочих температур, °С |
от минус 10 до плюс 50 |
|
Диапазон температуры хранения, °С |
от минус 20 до плюс 70 |
Продолжение таблицы 7
|
Характеристика |
Значение характеристики |
|
Относительная влажность окружающего воздуха, % |
от 5 до 90 (без конденсации) |
|
Напряжение питания, В |
5 |
|
Защита от пыли и влаги |
IP54 |
|
Предельно допустимое давление, % ВПИ |
150 |
|
Масса (включая элемент питания), кг, не более | |
|
DPI 611: |
1,96 |
|
DPI 612 PFX: |
2,96 |
|
DPI 612 PFP: |
3,66 |
|
DPI 612 HFP: |
4,18 |
|
Габаритные размеры (включая элемент питания), мм, не более DPI 611: |
290x130x105 |
|
DPI 612 PFX: |
360x175x170 |
|
DPI 612 PFP: |
360x175x190 |
|
DPI 612 HFP: |
360x175x190 |
